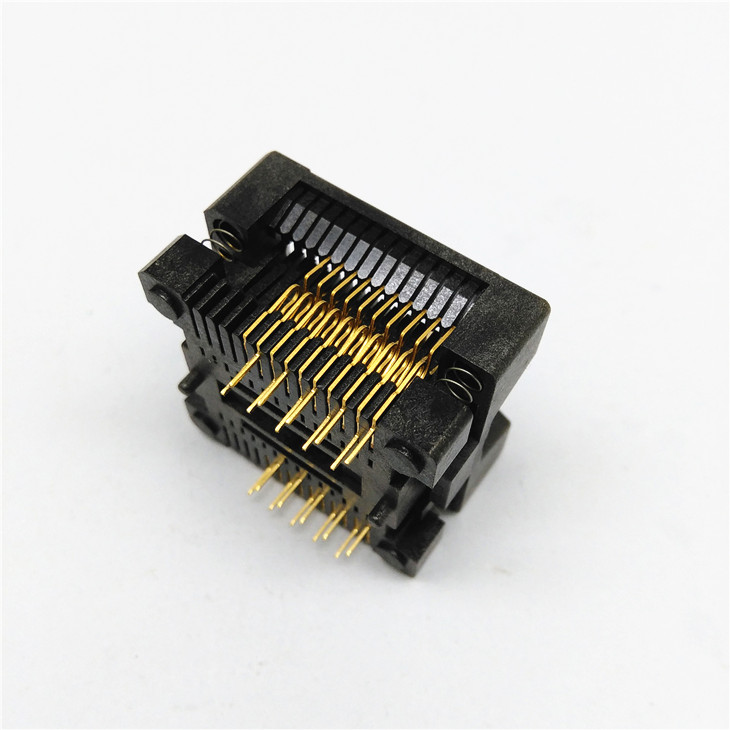

SOP-20(28)-1.27测试座ots20test socketsop20老化测试座

定制类型：QFN、DFN、集成模块、BGA等芯片的各种：测试座、老化座、测试治具、测试夹具、自动化设备等。
常见芯片：WIFI、互联网、传感器、车规芯片、电源芯片等。
PCB定制：可以提供通用转48pin双排针转接板、也可以根据需求定制，免费画板。
IC脚位间距：0.2、0.3、0.35、0.4、0.45、0.5、0.65、0.8、1.0、1.27、2.54mm等。
IC封装：QFN、QFP、BGA、DFN、传感器、晶振、电源芯片等（弹性结构，可兼容不同厚度）
高低温范围：常规-55°C~+180°C，更高温度可定制。
高低频率范围：常规1Ghz~5Ghz，更高频率可定制。
适用于：测试、烧录、老化、分析芯片。
使用寿命：普通测试、烧录10万次。（有更长可选用）
交期：普通交期3~5天，定制交期：7个工作日。

一．产品特点

1. 采用双触点技术，接触更稳定(见如下示意图)；

2. 座子外壳采用特殊的工程塑胶，强度高、寿命长；

3. 弹片采用进口铍铜材料，阻抗小、弹性好；

4. 镀金层加厚，触点加厚电镀，超低接触阻抗、高可靠度；

二．产品性能

1. 材质
（1）绝缘体 PEI、PPS

（2）弹片, 铍铜Be Cu Gold plating(30μ)
Over Nickel plating(50μ)

2. 电气特性

（1）绝缘电阻： 1000mΩ Min,At DC 500V

（2）耐电压： 700AC/1Minute

（3）接触阻抗：＜25mΩ

（4） PIN 脚弹力：55g/PIN(Normal)

（5）机械寿命： 15000Times

（6）工作温度： -65℃～155℃

（7）操作力：＜0.9kg Max

三．规格尺寸

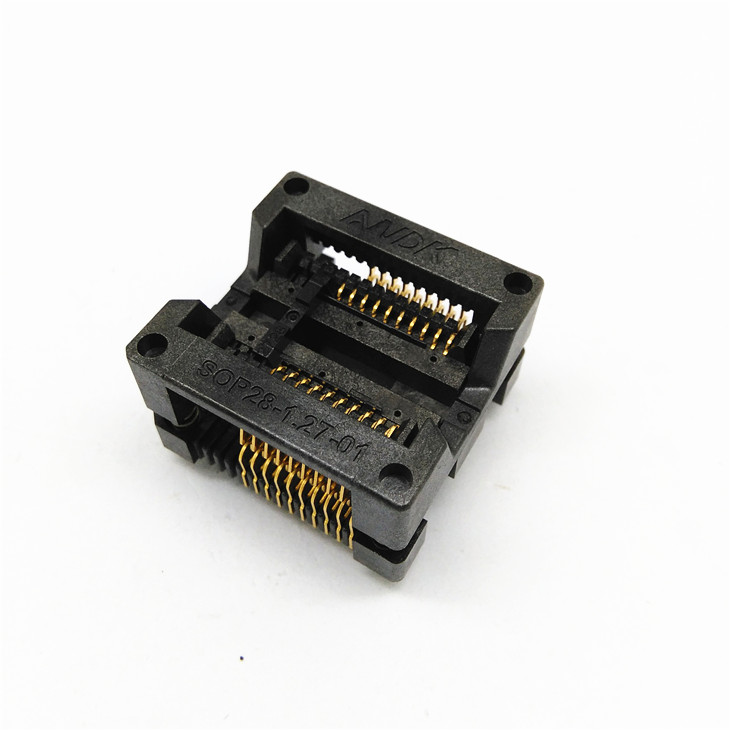

（1）型号： SOP 20（28）-1.27

（2）引脚间距：1.27

（3）脚位：20

订购热线：13631539217

（电话微信同号）

一．产品特点

1. 采用双触点技术，接触更稳定(见如下示意图)；

2. 座子外壳采用特殊的工程塑胶，强度高、寿命长；

3. 弹片采用进口铍铜材料，阻抗小、弹性好；

4. 镀金层加厚，触点加厚电镀，超低接触阻抗、高可靠度；

二．产品性能

1. 材质
（1）绝缘体 PEI、PPS

（2）弹片, 铍铜Be Cu Gold plating(30μ)
Over Nickel plating(50μ)

2. 电气特性

（1）绝缘电阻： 1000mΩ Min,At DC 500V

（2）耐电压： 700AC/1Minute

（3）接触阻抗：＜25mΩ

（4） PIN 脚弹力：55g/PIN(Normal)

（5）机械寿命： 15000Times

（6）工作温度： -65℃～155℃

（7）操作力：＜0.9kg Max

三．规格尺寸

（1）型号： SOP 20（28）-1.27

（2）引脚间距：1.27

（3）脚位：20
