在电子行业中，场效应管（MOSFET）因其高效、快速开关的特点而应用广泛。尤其是低压MOS管TO-252封装，凭借其优异的导电性能和散热性能，成为许多设计工程师的首选。

 低压MOS管TO-252的特点

 1. 封装结构

TO-252封装属于表面贴装技术（SMT）封装之一，也被称为D-Pak封装。 TO-252具有更小的封装尺寸和高功率密度，能够有效节省电路板空间，适合于大规模集成电路的应用。

 2. 优异的导电性能

低压MOS管TO-252最显著的特点之一是其出色的导电性能。其低导通电阻（Rds(on)）确保了在低电压下的高效率运行，从而减少了能量的损耗。这使得它在电源管理和负载开关应用中非常受欢迎。

 3. 高散热性能

MOSFET在高负载运行时容易产生大量热量，TO-252封装设计了更大的接地面积，更有利于散热管理。通过金属背面的散热，提高了MOS管在高功率应用中的可靠性和稳定性。

 4. 耐压与耐流特性

低压MOS管TO-252通常具有较高的耐压和耐流特性，这是它能够在严酷的工业环境中长期稳定运行的基础。

 低压MOS管的测试方法

在实际应用中，为了确保MOS管的性能，需要进行多种测试。以下是几种常见的测试方法：

 1. 击穿电压（Vds）测试

击穿电压是指在耗尽区形成之前，MOS管所能承受的最大漏-源电压。测试时，逐渐增加漏极电压，直到漏极电流迅速增大，记录下此时的电压值，即为击穿电压。

 2. 漏电流（Idss）测试

在Vgs=0V的情况下，测量漏源两端的漏电流。通常通过微安级别的测量设备进行分析，可以判断MOS管在关态时的泄漏电流值。

 3. 开通电阻（Rds(on)）测试

开通电阻测试通常通过在MOS管导通状态下，测量其漏源电压和漏源电流，从而得到开通电阻值。具体步骤为施加一定的栅压（Vgs），然后测量漏源电压和电流，Rds(on) = Vds/Ids。

 4. 栅漏电流（Igss）测试

栅漏电流测试分别施加正向和反向的栅压，测量漏极电流。这种测试能够评估MOS管栅极的电容特性和绝缘性能。

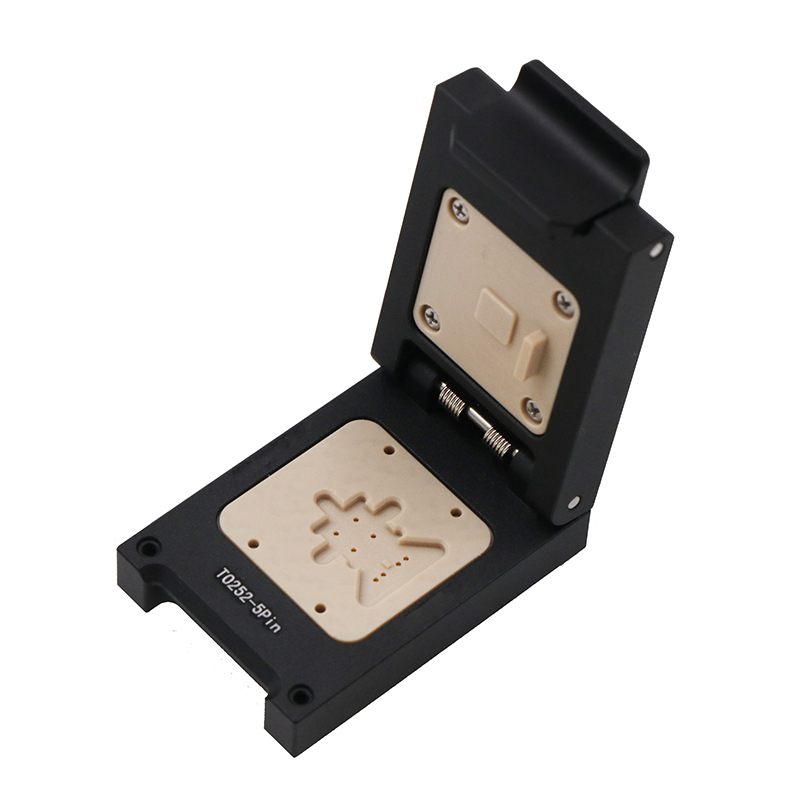

 TO-252测试座解析

在进行低压MOS管测试时，使用合适的测试座能提高测试效率和准确度。以下是对TO-252测试座的详细解析：

 1. 测试座结构

TO-252测试座采用高强度耐热材料制成，内部具有多个弹性接触点，能够保证MOS管引脚与测试电路稳定接触。其精密设计确保接触压力合适，不会损伤元件引脚。

 2. 接触方式

测试座的弹性接触点一般由金属弹簧片构成，具有良好的导电性和弹性。通过压紧MOS管的引脚，确保良好的电接触，同时能够反复使用，保证长期的稳定性。

 3. 安装和使用方法

安装过程中，将MOS管正确插入测试座，确保引脚与测试座接触。然后通过外部测试仪器对MOS管进行测试。测试完成后，轻轻取下MOS管。操作时需谨防损坏引脚，特别是对于较脆弱的低压MOS管。

 4. 使用注意事项

使用前，需检查测试座的完好性，确保没有接触不良或者焊点问题。另外，每次测试前都要校对测试仪器，防止因仪器误差导致的测试不准确。

 低压MOS管TO-252的应用领域

 1. 电源管理

低压MOS管的高效导通性能，使其广泛应用于电源管理电路中，如DC-DC转换器、开关电源等领域。其高效能和低功耗特性，显著提升了电源系统的总体效能。

 2. 汽车电子

在汽车电子中，TO-252封装的低压MOS管显现出了极高的适应性。无论是电机驱动、大灯控制、还是车载电源管理，低压MOS管都能提供稳定、高效的解决方案。

 3. 通信设备

通信设备内部往往需要高频、高效率的电源转换和信号处理。低压MOS管TO-252凭借其高开关速度、低导通损耗等特点，成为通信设备中的重要元件。

低压MOS管TO-252封装因其优异的导电性能和散热性能，成为电子、电力等多个领域的重要器件。从其封装结构、特点，到具体的测试方法，再到TO-252测试座的详细解析，全面理解这些内容可以帮助工程师们在实际应用中更好地利用这一技术优势。希望本文能够为广大读者提供清晰、详细的参考资料。
