集成电路（IC）在现代电子设备中的地位不言而喻，而低压差线性稳压器（Low Dropout Regulator, LDO）作为其中一种关键器件，广泛应用于电源管理领域。

 什么是低压差线性稳压器？

低压差线性稳压器是一种能够在输入电压接近输出电压的情况下工作，并提供稳定输出电压的电源管理组件。它们通常被用来为敏感的电子设备提供干净的电源，确保设备的正常运行。LDO的稳压性能优异，它的低噪声和快速响应能力使得其在许多应用场合中大受欢迎，例如无线通信设备、微处理器电源以及其他嵌入式系统。

LDO的主要优势在于其低压差（dropout voltage），即输入和输出电压之间的最小差值。这使得LDO特别适用于电池供电的便携式设备中，因为它们能够在电池电压接近放电终点时继续工作。

 LDO的封装类型及其特点

在现实应用中，LDO稳压器有多种封装形式，每种封装都有其独特的优点和适用场景。下面我们来详细讨论几种常见的封装类型。

 1. SOT23封装

SOT23（Small Outline Transistor）是一种小尺寸封装，通常用于空间受限的应用场合。它的体积非常小，适合高密度电路板设计。SOT23封装的LDO一般有三到五个引脚，具有低成本、易于自动化贴装等特点。

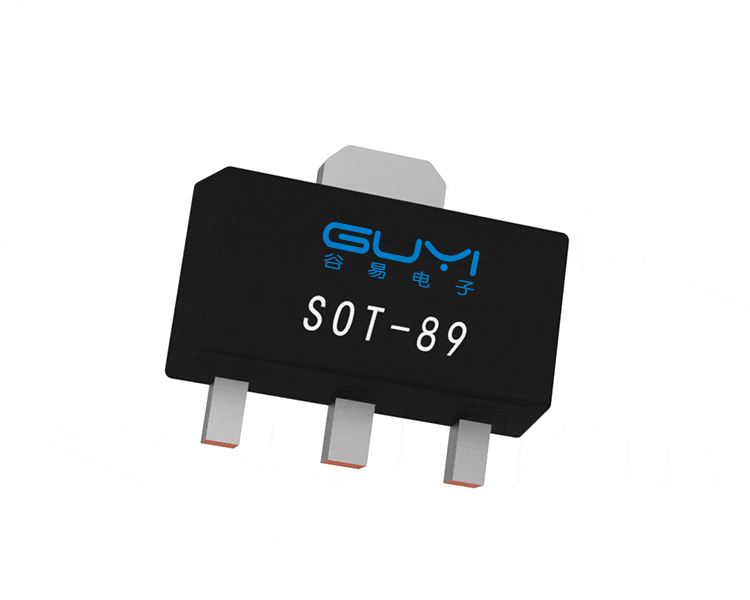

 2. SOT89封装

SOT89封装比SOT23稍大，提供了更高的热效率，适用于散热要求较高的应用。它通常有三到四个引脚，能够在较高功率应用中保持稳定的性能。SOT89封装的LDO具有良好的热性能，可以处理更大的功率和电流。

 3. SOT223封装

SOT223封装进一步提升了功耗能力，拥有更大的散热区域。它一般有三到五个引脚，适合需要中高功率的应用场合。由于封装较大，它的热阻较低，有利于散热性能的提升，使其在高电流应用和电源管理应用中表现出色。

 4. ESOP8封装

ESOP8（Exposed Small Outline Package）封装是一种能够提供优异散热性能的封装形式。它具备裸露的散热焊盘，可以直接焊接在PCB上，有效地提升热传导效率。ESOP8封装的LDO一般有六到八个引脚，适合高功耗、高密度的应用场合。

 5. TO252封装

TO252（也称为D-PAK）封装是一种中高功率封装，具有出色的散热能力。它通常有三个引脚，采用大面积金属板设计，有利于散热管理。TO252封装的LDO在汽车电子、工业控制等领域中应用广泛。

 6. DFN4pin封装

DFN（Dual Flat No-lead）封装是一种现代化的紧凑封装形式，DFN4pin封装尤其适合超小型化设计。它具有无引线的设计，使得LDO可以很好地贴装在PCB上。DFN4pin封装不仅占用空间小，而且具备优异的电气性能和热性能，广泛应用于便携式设备、无线通信模块等高密度电路板中。

 LDO稳压器的测试与IC测试座的作用

测试LDO稳压器是确保其性能符合设计规格的关键步骤。在测试过程中，IC测试座起到了至关重要的作用。以下是对测试过程和IC测试座作用的详细解析。

 LDO稳压器的测试过程

1. 初始检验：在进行全面测试之前，首先要对LDO进行初步检查，确保其引脚无损坏，外观无异物，封装无裂纹等。

2. 静态特性测试：包含输入电压、输出电压、压差电压、静态电流等参数的测量。这些参数反映了LDO在静态条件下的基本性能。

3. 动态特性测试：主要测试LDO的负载瞬态响应、输出电压噪声、快速负载变化下的电压调整能力等。动态测试有助于评估LDO在实际运行中的表现。

4. 热性能测试：由于LDO在工作时会产生热量，热性能测试包括热阻、工作温度范围、过热保护功能等。评估LDO的散热性能对于其长期可靠运行至关重要。

 IC测试座的作用

测试座是用于测试电子元件的专用装置，能够方便地插拔和更换待测器件。对于LDO稳压器而言，IC测试座具有以下重要作用：

1. 确保可靠连接：测试座能够确保被测LDO与测试设备之间的可靠连接，避免了焊接操作的复杂性和潜在损坏。

2. 提高测试效率：通过使用测试座，可以大大提高LDO测试的效率，减少测试准备时间，并支持多次重复测试。

3. 便于切换器件：在大规模生产或设计调试阶段，经常需要测试多个LDO稳压器，测试座使得器件切换变得简单快捷。

4. 防静电和防破坏：许多IC测试座具有静电防护功能，能够保护敏感的LDO稳压器免受静电破坏。同时，专业的测试座设计也能够防止人为操作导致的器件损坏。

低压差线性稳压器（LDO）作为现代电子设备中的关键元件，其在电源管理中的重要性不言而喻。不同封装形式的LDO，如SOT23、SOT89、SOT223、ESOP8、TO252和DFN4pin，各具特色，适用于不同的应用场景。在进行LDO稳压器的测试时，IC测试座发挥了极大的作用，确保测试过程的效率和准确性。
