在电子设备中，镜像传感器发挥着不可或缺的作用。从智能手机摄像头到高端数码相机，镜像传感器的性能直接影响到图像的质量和设备的功能。

 镜像传感器的类型

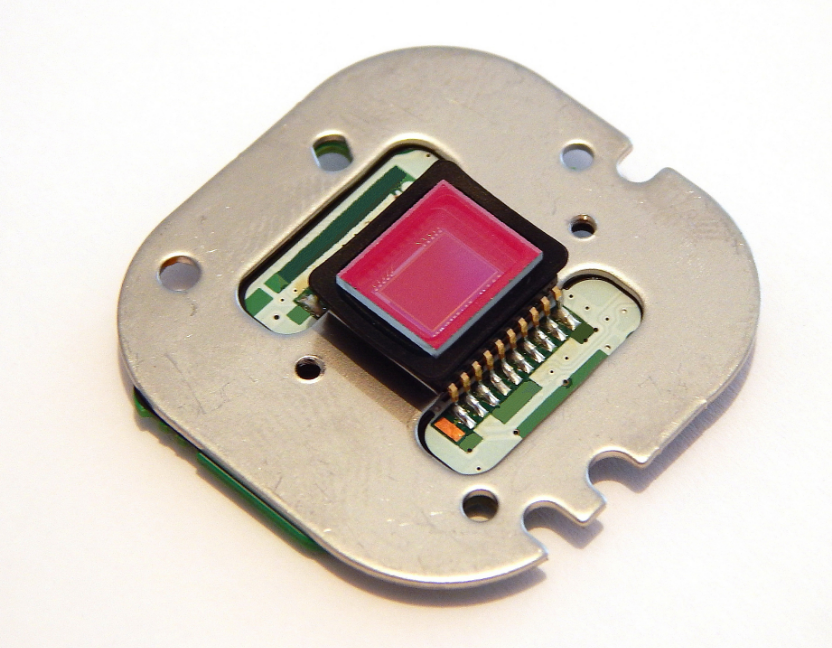

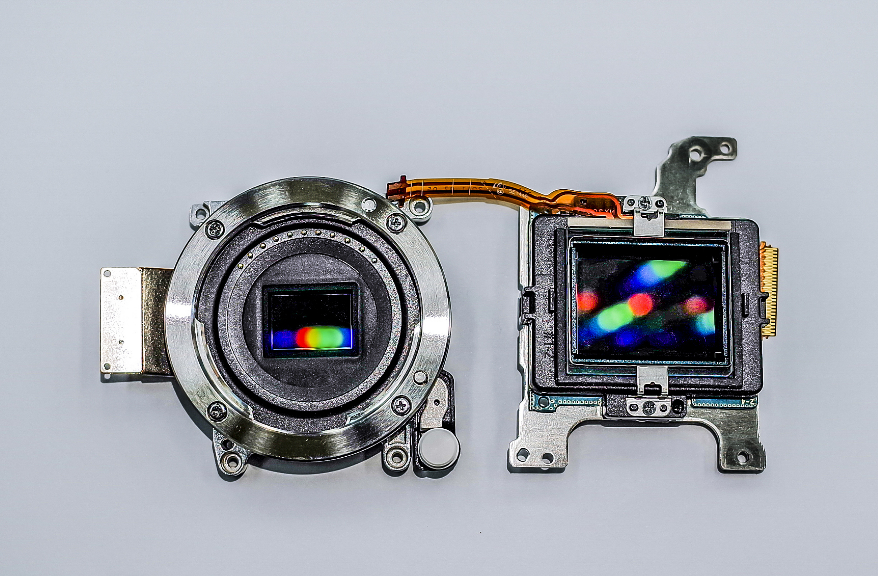

镜像传感器是将光信号转换为电信号的关键组件，主要有两种主流类型：CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）和CCD（Charge-Coupled Device，电荷耦合器件）。

 CMOS传感器

CMOS传感器因其低功耗、快速读出和低成本等优势，在主流市场中占据主导地位。这类传感器使用金属氧化物半导体制造工艺，能够在小型化和集成化方面表现优异。CMOS技术的不断进步使得其在动态范围、灵敏度和噪声控制等方面有了显著提升。

CMOS传感器的像素单元内含有复杂的电路，如放大器、噪声校正电路、以及A/D转换器。这使得CMOS传感器可以直接通过数字信号进行处理，而无需外部的模拟转换，这也是其在快速动作场景中具有优势的重要原因。

 CCD传感器

尽管CCD传感器在市场份额上不及CMOS，但其在图像质量方面，尤其在低光环境中的表现仍然受到专业摄影和视频设备青睐。CCD传感器通过电荷转移技术，在生成高质量的图像方面有着独特的优势。

CCD传感器通常有全帧、基于帧转移和行间转移三种不同的架构设计。它们的工作原理基于对光子的积分和电荷的顺序转换，能够有效减少图像失真及提升色彩还原度。CCD传感器的制造工艺更复杂，因此在高性能、高精度场景中仍有不可替代的地位。

 镜像传感器的工作原理

镜像传感器的工作过程可分为五个主要步骤：感光、转换、放大、采集和处理。

 1. 感光

镜像传感器上的每一个像素都相当于一个小的光电二极管，其作用是在感光介质表面接收光子，并将其转换为电子。这个过程与光强有关，入射光强度越高，产生的电子数量越多。

 2. 转换

生成的电子数量代表了像素的灰度值。在CMOS中，这些电子会在像素单元内被立即转换为电压信号，而在CCD上，这些电子会被先累积再转移至放大器进行转换。

 3. 放大

转换后的电压信号需要被放大才能生成可用的数字信号。在CMOS传感器中，放大器位于每个像素单元内，而CCD传感器则会将整个阵列的电荷转移到一个公共放大区域进行统一放大。

 4. 采集

以数字形式被处理的信号储存在数字电路内，通常包含A/D转换模块、信号处理中枢等。

 5. 处理

经过转化的数字信号再经过后续的处理单元进行信号校正和色彩处理，以生成最终的图像数据。

 镜像传感器的测试项和测试要求

要保证镜像传感器的性能在生产和应用中的一致性，深入细致的测试是必不可少的。以下是一些关键的测试项目和要求：

 灵敏度测试

灵敏度测试是评价传感器在微光条件下性能的重要手段。它必须能够在低光线密环境中捕获足够多的细节，因此对灵敏度的要求非常严苛，通常需要在对比光源下进行反复测量。

 噪声测试

噪声水平测试在评价传感器图像质量时同样重要。低噪声是高品质图像的指标之一，测试过程中需要解析出传感器在多种曝光条件下噪声的表现。

 动态范围测试

动态范围决定了传感器同时记录暗部和亮部细节的能力。测试通常包括高动态范围场景的拍摄和图像信息分析，以确定传感器在此方面的表现是否达标。

 像素均匀性测试

不均匀的像素响应会导致图像出现斑点或条纹。通过在相同光照条件下曝光全白或全黑场景，可以测试传感器的全局均匀性差异。

 镜像传感器芯片/模块测试座的重要作用

在镜像传感器的测试过程中，芯片/模块测试座具有不可或缺的重要性。它的主要作用包括以下几方面：

 物理支撑

提供稳定的支撑，使得传感器芯片/模块在测试过程中保持位置稳定，避免因震动或移动造成的测试数据误差。

 电学连接

测试座通常配置有专用的探针或接口，用以实现传感器与测试设备之间的电气连接，使得复杂的信号测试和采集成为可能。

 环境适应

多样化的测试座支持在不同的环境条件下进行传感器的测试，确保其性能在多样化应用场景中的可靠性，如在极端温度和湿度下的测试。

镜像传感器芯片/模块测试座不仅是物理和电气的连接桥梁，其多功能化设计进一步提升了测试的准确性和效率，是电子行业中不可或缺的工具。

镜像传感器作为电子产品中重要的光电转换器件，其多样的种类、复杂的工作原理以及严格的测试要求，决定了其在图像采集领域广泛的应用前景。随着技术的不断发展，镜像传感器将在更多领域中显示出无尽的潜力。
