在众多的芯片封装技术中，LFPAK（Low Profile Flat Package）因其卓越的性能和广泛的适用性脱颖而出。本文将详细解析LFPAK新型封装形式的重要意义，并以LFPAK56作为实例，探讨其在双极性晶体管、MOSFET和整流二极管中的应用，尤其是在老化测试解决方案中的关键作用及老化测试座对产品可靠性的保障。

 1. LFPAK封装的基本概述

LFPAK是一种低剖面平坦封装，它结合了塑封工艺的优点以及引脚框架的结构特点，使其在保持卓越性能的同时，也大大缩小了封装体积。这种封装形式通常采用铜夹子工艺，可以直接减少焊接电阻及电感，提升导通效率。由于其低热阻和出色的热管理能力，LFPAK特别适合高效率和高密度装置应用。

 2. 适用范围与核心特性

LFPAK封装具有适用于多种半导体元件的广泛适用性，包括双极性晶体管、MOSFET及整流二极管等。以下是其主要特点：

高效导热：LFPAK封装采用铜夹子技术，显著降低了热阻，使器件可以承受更高的功率密度。这在双极性晶体管和MOSFET中尤为重要，因为它们通常应用于高功率转换环境。

电气性能优化：低电感和低电阻特性不仅帮助降低功耗，还为快速开关应用保持优良的电气性能。因此，使用LFPAK封装的器件在电流密度和速度方面具备明显优势。

小型化设计：在保持高性能的同时，LFPAK封装体积小巧，适合现代电子设备对于节省空间和减重的要求。这使得其广泛用于便携式消费电子产品。

 3. 以LFPAK56为例的实例分析

LFPAK56是LFPAK家族中的一种典型封装代表，它在满足传统LFPAK技术优势基础上，进一步提高了空间利用效率和性能。LFPAK56被广泛应用于各类功率应用场景，其主要特点如下：

增强的耐热性能：LFPAK56的设计中，热管理能力得到进一步加强，其具备更好的热循环可靠性，这对于长时间工作在高温环境下的整流二极管至关重要。

灵活的设计兼容性：该封装形式与多种类型的电路板和焊接工艺兼容，便于设计师在多样化的电路设计中灵活运用。

降低的制造成本：通过简化制造工序和提升材料利用率，LFPAK56有效降低成本，同时保持产品一致性和质量稳定性。

 4. 老化测试解决方案及重要性

老化测试是确保半导体器件在实际工作环境中可靠性的重要步骤。根据谷易电子IC测试座工程师介绍：对于LFPAK这种高性能封装形式，老化测试也必须相应升级。LFPAK类封装的老化测试主要包括热循环测试、电气过应力测试和长期稳定性验证等。

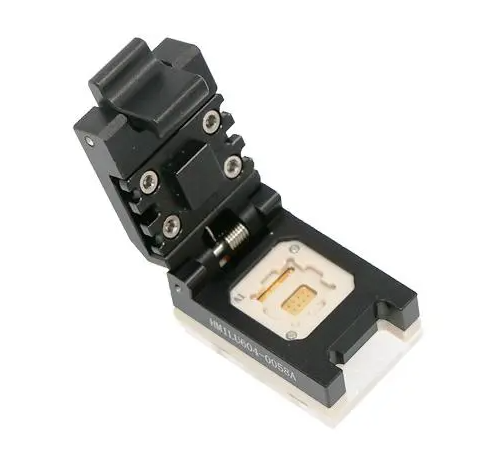

在老化测试过程中，可靠的老化测试座显得尤为关键：

精确的控制和监测：老化测试座设计用于精确地控制测试条件，包括温度、湿度和电流等参量，为测试结果提供高准确性。

材料兼容性：合适的老化测试座材料能确保在严格条件下不影响测试结果，并长时间保持实验的一致性。

成本效益与效率：现代老化测试座优化了测试流程，使得大批量测试能够在较低的投入预算下高效进行，这对时间成本要求严格的半导体制造商尤为重要。

提高产品可靠性：通过严格的老化测试及测试座的使用，可以识别潜在的器件失效模式，从而在生产阶段避免批量设备故障，提升产品的整体可靠性。

随着科技的发展，人们将看到LFPAK封装形式变得更加多样化和智能化。未来，基于AI辅助的老化测试方法和智能测试座将进一步提高测试效率和精度，实现对器件更精细化的质量控制。这些技术的实现在半导体行业必将催生出更多具有竞争力和创新性的电子产品，为人们的生活带来更高的便捷性和性能保障。

LFPAK封装形式凭借其高效性、小型化特性和广泛的产品兼容性，已成为半导体封装领域不可忽视的推动力量。从双极性晶体管到MOSFET，再到整流二极管，LFPAK技术的应用无疑将在未来的行业发展中展现日益显著的影响力。在老化测试环节中，LFPAK封装及其所需的测试座更是确保产品质量和可靠性的重要保障。
