什么是半导体芯片SIP封装?全面解读SIP封装技术
SIP封装,即System in Package,是一种集成电路封装技术。根据谷易电子SIP芯片测试座工程师介绍:与传统的芯片封装方式相比,SIP封装将多个芯片集成在一个封装体中,形成一个完整的系统。通过将芯片、电源、传感器等组件集成在一起,SIP封装不仅可以减小电子产品的体积,还可以提高系统的性能和可靠性。这种封装方式逐渐取代了传统的多芯片封装方式,成为了现代电子产业中的重要技术。
SIP封装的核心原理是将多个芯片利用堆叠、缝合、引脚连接等方式集成在一起,形成一个整体。在封装过程中,需要使用先进的微影技术、高精度的定位装置以及精密的封装设备。通过这些工艺,可以确保芯片之间的电路连接和信号传输的正常进行。与传统封装方式相比,SIP封装具有更高的集成度和更低的封装成本,可以有效提高产品的性能和竞争力。
SIP封装技术在电子产业中有着广泛的应用:
1、SIP封装可以应用于各种移动设备,如智能手机、平板电脑等。通过将处理器、内存、传感器等芯片集成在一起,可以提高设备的性能和功能,同时减小设备的体积和重量。
2、SIP封装还可以应用于汽车电子领域。在汽车电子系统中,需要集成大量的控制芯片、传感器、通信芯片等。通过采用SIP封装技术,可以提高系统的可靠性和稳定性,提升整车的性能和安全性。
3、SIP封装还可以应用于人工智能、物联网等领域,推动技术的创新和产业的发展。

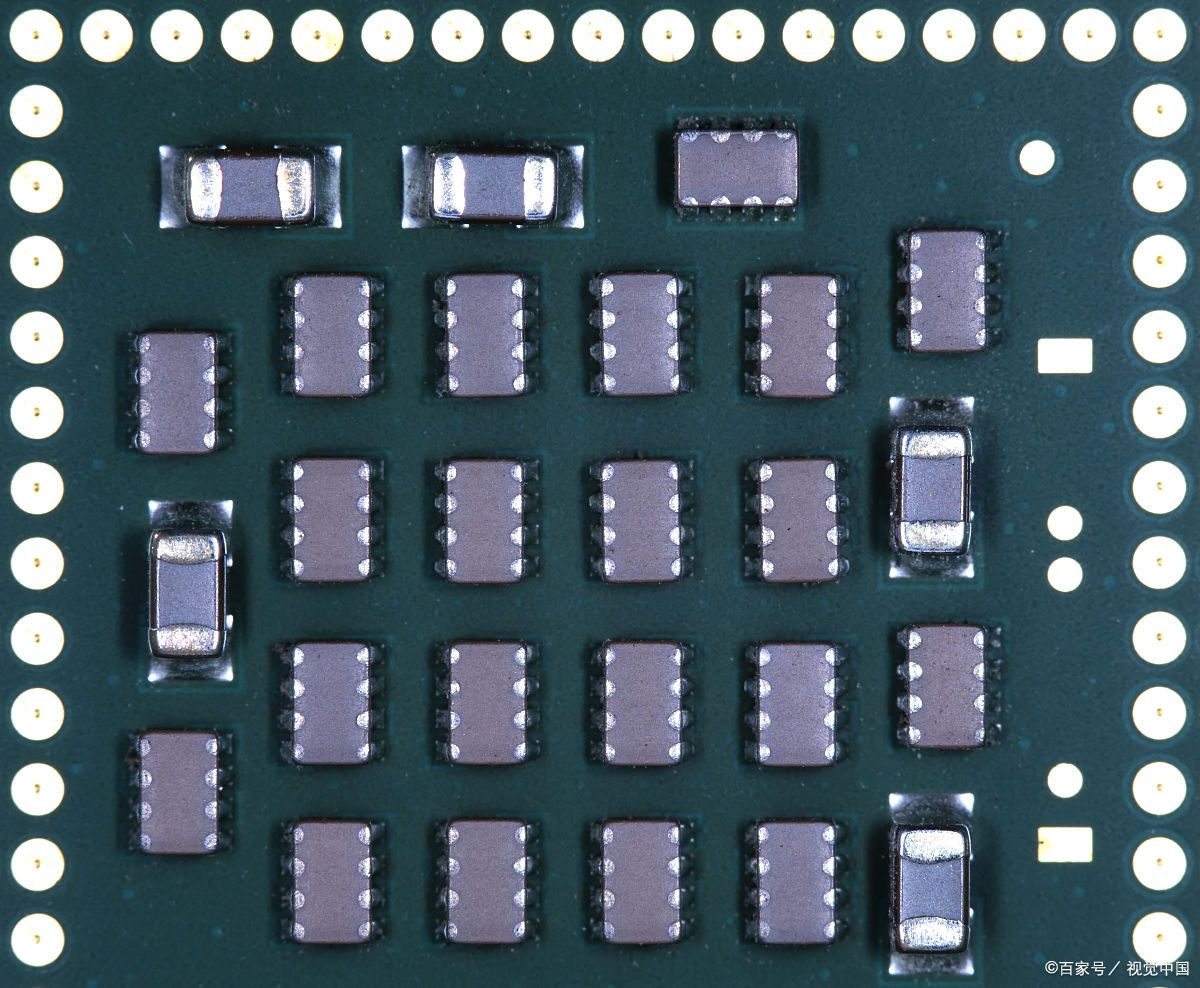

SIP封装芯片:特点、应用场景及未来发展趋势
根据谷易SIP芯片测试座工程师介绍:随着通信技术的不断发展,SIP(System in Package)封装芯片作为一种新型的集成电路封装技术,已经在各个领域得到了广泛的应用。
一、SIP封装芯片的特点
1. 高度集成:SIP封装芯片采用先进的集成电路封装技术,将多个功能模块集成在一个芯片中,可以实现更高的集成度和更小的尺寸,满足现代电子产品对小型化和轻量化的需求。
2. 良好的可靠性:SIP封装芯片采用先进的封装工艺和可靠性设计,具有良好的抗震、抗振、抗温度变化等特性,能够保障芯片在各类复杂环境中的稳定性和可靠性。
3. 低功耗:SIP封装芯片在设计和制造过程中,注重降低功耗,提高能源利用率。同时,通过先进的功耗管理技术,可以实现智能功率控制和动态功耗管理,进一步降低系统的能耗。
4. 强大的性能:SIP封装芯片集成了多个功能模块,可以实现多种复杂的功能和任务,如通信、图像处理、计算等。同时,通过灵活的设计和优化,可以提高芯片的运算速度和处理能力。
二、SIP封装芯片的应用场景
1. 无线通信:SIP封装芯片在无线通信领域得到了广泛的应用,如手机、智能手表、物联网设备等。通过SIP封装技术,可以实现多个功能模块的集成,提高设备的性能和功能。
2. 智能家居:SIP封装芯片在智能家居领域发挥了重要作用,如智能门锁、智能插座、智能灯具等。通过SIP封装芯片的高度集成和低功耗特性,可以实现智能家居设备的小型化和智能化。
3. 工业控制:SIP封装芯片在工业控制领域有着广泛的应用,如机器人、自动化设备、传感器等。通过SIP封装芯片的高度集成和强大性能,可以实现复杂的工业控制任务和数据处理。
4. 医疗健康:SIP封装芯片在医疗健康领域具有巨大潜力,如医疗监护设备、智能医疗器械等。通过SIP封装芯片的高度集成和可靠性特点,可以实现医疗设备的精准监测和智能化管理。
三、SIP封装芯片的未来发展趋势
1. 高度集成和多功能化:未来的SIP封装芯片将更加注重集成度和功能多样性,将更多的功能模块集成在一个芯片中,实现更高效的数据处理和任务执行。
2. 低功耗和节能环保:未来的SIP封装芯片将进一步提升功耗管理和能源利用效率,减少能耗,实现节能环保的目标。
3. 高性能和高可靠性:未来的SIP封装芯片将通过技术创新和工艺改进,提高芯片的运算速度和处理能力,同时注重抗干扰、防震抗振等特性,提高芯片的可靠性。

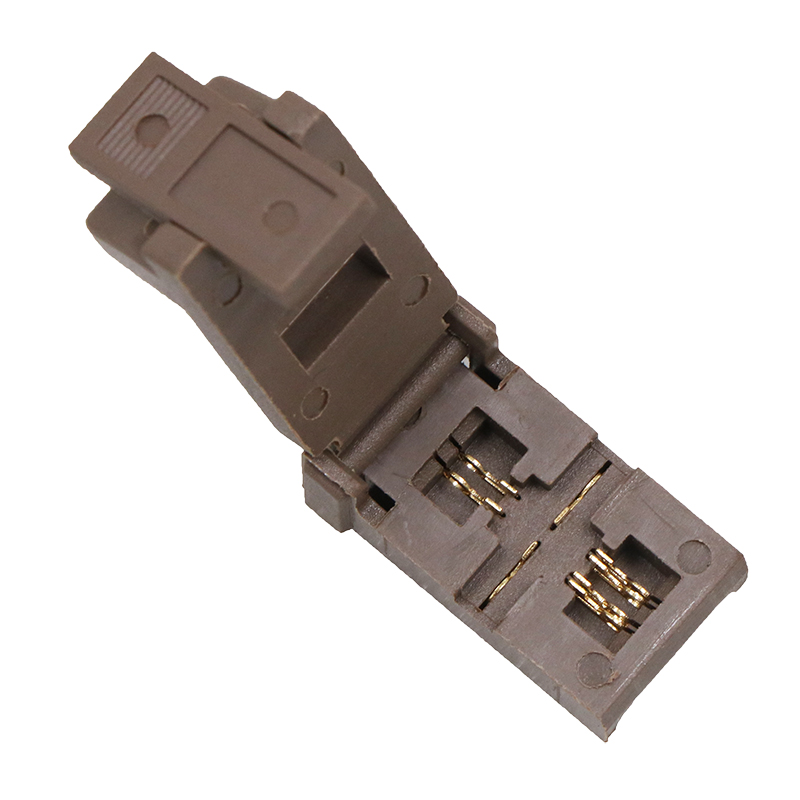

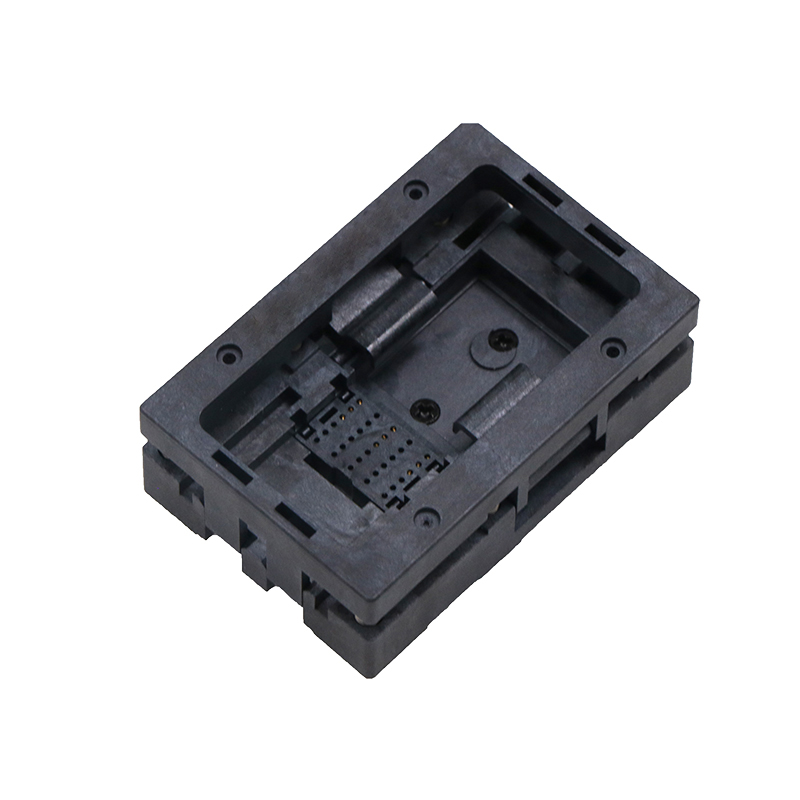

SIP封装芯片测试座:优势与选配详解
根据谷易SIP芯片测试座工程师介绍:SIP封装芯片测试座是一款重要的芯片测试连接器。它不仅能够为芯片测试提供稳定和可靠的环境,还具备许多独特的优势、各种功能测试选配、各种测试座材料、各种结构等等。
1、SIP封装芯片测试座具有高度集成的优势。它可以将多个测试仪器和设备集成在一个小型的封装内,从而节省空间并提高测试效率。与传统的测试方式相比,SIP封装芯片测试座能够更好地满足紧凑型测试环境的需求,有力地促进了整个测试流程的快速进行。
2、SIP封装芯片测试座具备高度灵活的选配能力。根据不同芯片的特点和测试需求,可以灵活选择不同的测试座配件,如信号接口、电源接口、测试仪器等。这种灵活性使得SIP封装芯片测试座能够适应不同类型的芯片测试,并且有效地提高测试精度和可靠性。
3、SIP封装芯片测试座还具有优质的电磁屏蔽性能。由于芯片测试往往需要在高频环境下进行,而高频信号很容易受到外界电磁干扰的影响,从而影响测试结果的准确性。而SIP封装芯片测试座采用了高效的屏蔽措施,可以有效降低电磁干扰,保证测试的稳定性和可靠性。
4、SIP封装芯片测试座还具备快速调试和维修的优势。由于SIP封装芯片测试座集成了多个测试仪器和设备,因此在进行调试和维修时,可以通过一个接口对整个测试座进行操作和控制,极大地提高了调试和维修的效率。
关于SIP封装芯片测试座的选配方面,有几个关键的因素需要考虑。
1、芯片的类型和尺寸,不同类型和尺寸的芯片需要不同类型和尺寸的测试座来进行测试。
2、测试环境的要求,包括温度、湿度、电磁干扰等方面的考虑。最后是测试需求,包括测试精度、测试速度、测试接口等方面的需求。
3、SIP封装芯片测试座是一种具有独特优势和丰富选配的测试连接器。它可以为芯片测试提供稳定和可靠的环境,并提高测试效率和准确性。如果您是芯片测试领域的从业人员,那么选择一款适合自己需求的SIP封装芯片测试座将是明智的选择。
