随着人工智能技术的不断突破和传感器技术的迅速进步，芯片的性能和集成度成为开发和设计过程中至关重要的因素。特别是在机器人导航技术中，SOC（系统级芯片）的表现尤为引人瞩目。我们将详细解析高性能和高集成度的SOC主控芯片，围绕其在视觉导航、激光雷达、陀螺仪惯导以及多传感器融合技术方案中的应用展开深入探讨。

 视觉导航方案的SOC主控芯片

视觉导航方案是通过摄像头感知环境并进行路径规划的一种方式，在消费类机器人中应用广泛，如扫地机器人和安防机器人等。SOC主控芯片在视觉导航中的应用，主要体现在信号处理和数据融合两个方面。

 工作原理

视觉导航SOC主控芯片通过集成图像处理单元与AI加速器模块，来实现高性能图像识别及实时路径规划。它将外部摄像头采集到的图像数据进行高效处理，通过机器学习算法，识别障碍物和路径，并通过内部的运动控制单元调整机器人的方向和速度。这种高集成度的设计，减少了外部设备的依赖，提高了系统的稳定性和可靠性。

 应用领域

这种芯片已被广泛应用于智能家居设备、服务机器人及无人机等领域。其应用优势包括更精准的路线规划能力和智能的环境识别，以及较高的性价比，适合各种场景的智能化管理。

 激光雷达导航方案的SOC主控芯片

相比视觉导航，激光雷达导航方案因为能够提供精准的距离与环境信息，在工业机器人及自动驾驶领域有着重要的应用。

 工作原理

激光雷达采用激光发射和接收器，通过测定反射时间来计算与物体之间的距离。SOC主控芯片负责接收、重组并处理大量的点云数据，将这些信息转化为可操作的导航指令，实现对路径的实时调整和障碍物的规避。

 应用领域

激光雷达SOC芯片主要应用于自动驾驶汽车、无人机和某些精密的工业测量设备。其优势在于测量精度高、数据实时性强，能够很好地适应复杂的环境挑战。

 陀螺仪惯导方案的SOC主控芯片

陀螺仪惯导方案是通过实时检测设备的姿态和角速度来完成导航任务。SOC主控芯片负责感应数据的处理和姿态计算，保证设备的运动稳定性。

 工作原理

陀螺仪可感知设备的角速度变化，惯性测量单元（IMU）将这些数据传递给SOC芯片进行融合，经过滤波和状态估计后输送到运动控制单元，保障设备以稳定性和精确性完成导航任务。

 应用领域

该技术主要应用在交通管理、航空航天以及海洋导航等领域。这种方案优势在于设备的高稳定性和良好的运动控制能力，即使在信号不佳的情况下依然能够保持较高的导航精度。

 多传感器融合技术方案的SOC主控芯片

随着传感器的种类和数量不断增加，简单依靠单一传感器已不足以应对各种复杂应用场景，多传感器融合技术因此应运而生。

 工作原理

多传感器融合技术方案的SOC主控芯片需要同时处理来自视觉、雷达、惯导等多种传感器的数据，通过先进的算法进行数据融合，补偿各个传感器的缺陷，提高整体导航系统的精度和可靠性。

 应用领域

这一技术在无人机、智能汽车以及城市智能交通中展现出极大的应用潜力。这种融合方案提升了设备的适应能力，使其能在更复杂和多变的环境中执行任务。

 各种主控芯片的封装形式及测试技术

根据鸿怡电子机器人主控芯片测试座工程师介绍：高性能和高集成度的SOC芯片往往采用BGA、QFN等封装形式，这些封装形式具有体积小、抗干扰能力强、连接紧密的特点，更适合高密度设计需求。

 芯片测试项与关键测试要点

为了保证这些高性能主控芯片的稳定性和可靠性，需要进行严格的测试，主要包括：

1. 功能测试：验证芯片的基本功能是否符合设计规格。

2. 性能测试：测试芯片在不同工作环境下的性能表现。

3. 功耗测试：测试芯片的功耗性能，确保其在低功耗条件下稳定运行。

4. 可靠性测试：模拟芯片在极端环境下的运行状况，考察其稳定性。

 各主控芯片测试座Socket的重要角色

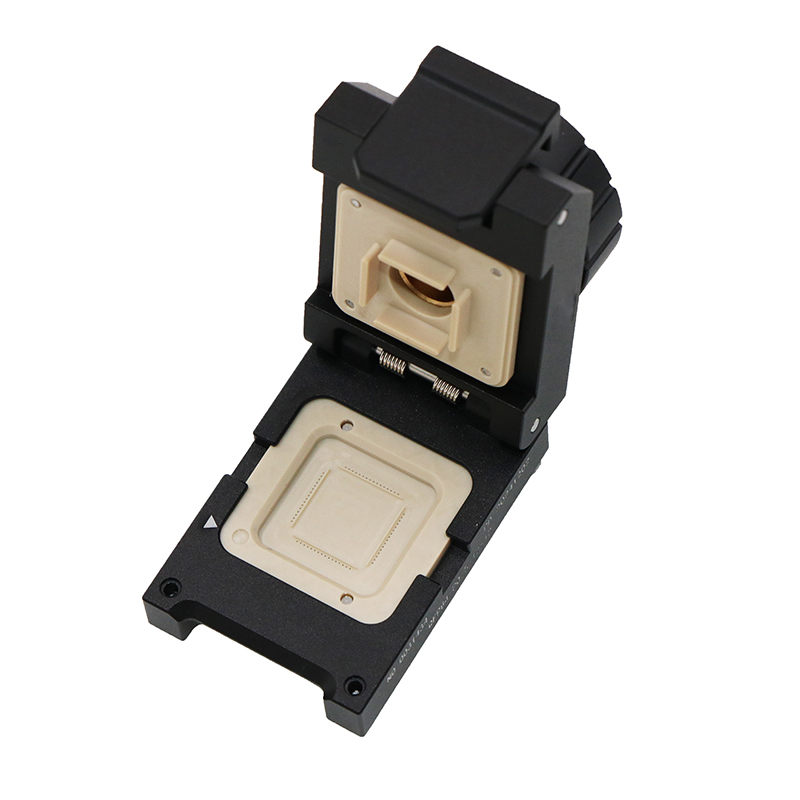

测试座Socket是芯片测试过程中的重要工具，其设计优劣直接影响测试过程的效率与精度。高品质的测试座Socket能够确保芯片与测试设备之间的可靠连接，支持快速高效的信号传输，以及保证较好的测试重复性和一致性。

正是由于Socket在芯片测试中的关键作用，现代测试座设计通常更加注重材料选择和结构优化，以满足高频测试和抗干扰的要求。

SOC主控芯片在机器人导航中的应用展现了其无穷潜力，通过不断提升集成度和性能，这些芯片为各种应用提供了更准确、更可靠的技术支持，也为未来自动化技术的发展方向奠定了坚实基础。
