芯片是怎么烧录的?哪些芯片需要做烧录?如何选芯片烧录座?—深圳谷易电子

发表时间:2024-12-26 16:15:07浏览量:393

芯片作为电子设备的核心元件,其可靠性和功能性直接影响到整个设备的表现。而芯片烧录技术,更是这一过程中的关键环节。本文将详细解析芯片烧录的原理、哪些芯片需要烧录,以及如何选择合适的芯片烧录座,为您解密这...

芯片作为电子设备的核心元件,其可靠性和功能性直接影响到整个设备的表现。而芯片烧录技术,更是这一过程中的关键环节。本文将详细解析芯片烧录的原理、哪些芯片需要烧录,以及如何选择合适的芯片烧录座,为您解密这一神秘而又至关重要的过程。

 一、芯片的烧录原理

芯片烧录,又称固件烧录或编程,是将程序代码写入芯片的过程。这一过程通常涉及到两个环节:一方面是对芯片内部存储单元的编程,另一方面是对芯片功能的验证。烧录不仅仅是将代码写入芯片,更重要的是保证烧录后的程序能够可靠运行,这需要借助专门的烧录工具和技术。

芯片内部通常集成有闪存(Flash Memory)或可重编程的只读存储器(EEPROM)。这些存储器可以通过特定的通信协议,比如SPII2CUART等,将代码传输至芯片内。烧录完成后,可以通过读取、比对的方式验证烧录结果是否正确。这保证了芯片在不同环境下的兼容性和稳定性。

 二、哪些芯片需要烧录?

1. 微控制器(MCU):

   微控制器是集成了处理器、存储器以及输入输出接口的小型计算机。几乎所有的应用程序芯片都需要烧录,以便实现特定的功能,比如家电控制、汽车控制和工业自动化。

2. 可编程逻辑器件(PLD):

   常见的PLD包括FPGACPLD。这类芯片只有在烧录了合适的逻辑配置后,才能进行特定的运算或信号处理。

3. 内存芯片:

   包括一些特殊用途的存储设备,如Boot ROM,它们需要通过烧录来初始化系统的基本配置数据或引导程序。

4. 专用芯片(ASIC)推动的模块:

   虽然ASIC本身设计时已固定功能,但有些ASIC模块仍然需要进行配置,这也需要通过烧录进行。

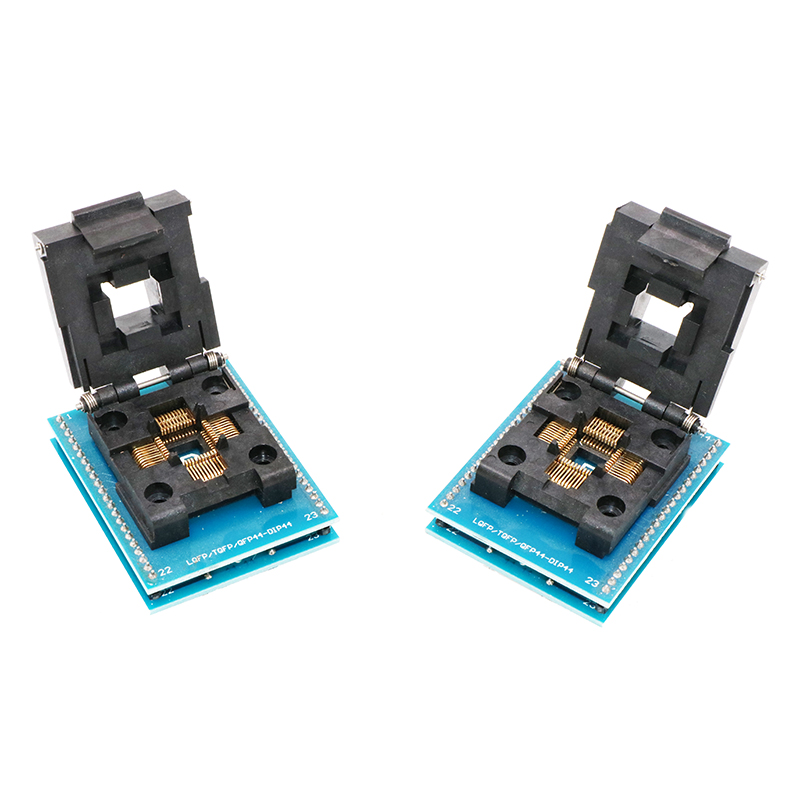

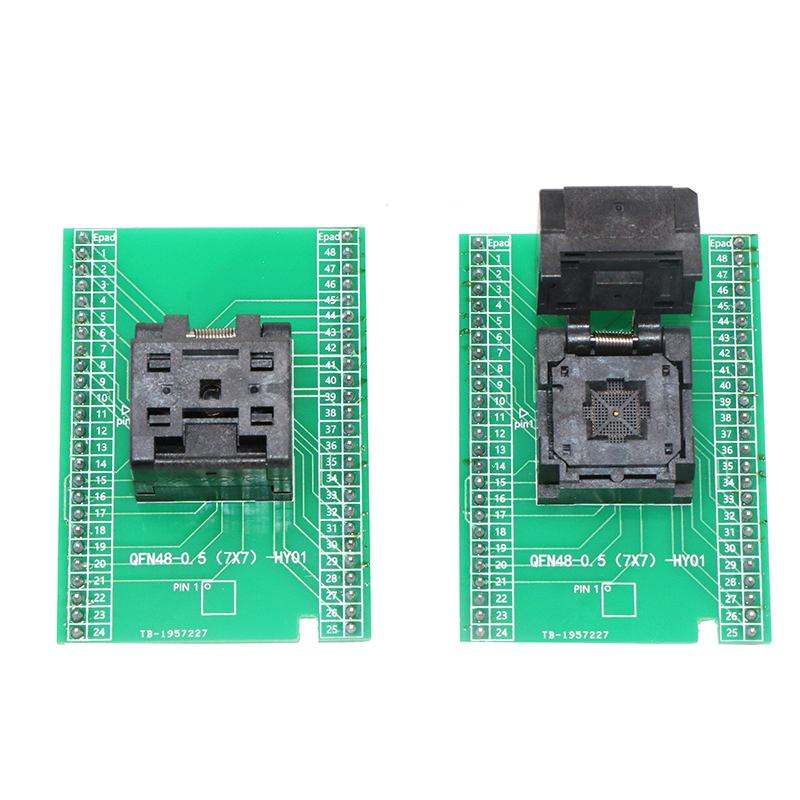

 三、如何选择合适的芯片烧录座?

选择合适的芯片烧录座至关重要,它不仅影响到烧录效率,还会影响到整个生产或开发过程的稳定性和灵活性

1. 根据芯片封装类型选择:

   当前市场上的芯片封装形式多种多样,包括DIPQFNBGA等。根据谷易电子芯片烧录座工程师介绍:选择烧录座时,需首先确认与芯片封装的兼容性,确保连接的可靠性与稳定性。(提供芯片规格书或者芯片封装形式、芯片引脚数、芯片引脚中心间距、芯片尺寸(本体尺寸和含引脚尺寸))。

2. 可重复使用性:

   烧录座作为一种消耗品,其耐用性决定了其使用寿命和经济性。在选用烧录座时,应考虑其是否具备长时间、高频次使用的性能。

3. 兼容不同型号:

   对于研发设计阶段而言,可能需要对不同型号产品反复测试。选择兼容性好的烧录座,能有效降低更换烧录座带来的时间成本和经济成本。

4. 数据传输速度:

   烧录座所支持的最大数据传输速度也是考量因素之一。快速数据传输能显著降低大批量烧录所需时间,提高生产线效率。

5. 信号完整性:

   信号完整性是影响烧录效果的重要因素之一。选择时要确保烧录座的设计具备良好的信号保真能力,能够避免信号衰减或串扰。

6. 产品的售后支持和品牌信誉:

   选择知名品牌和供应商生产的烧录座,通常能获得更多的技术支持和更高的售后服务保障。


 四、常见的芯片烧录问题及解决办法

1. 烧录失败与错误:

   通常由不兼容的烧录座、断开或不可靠的接触引起。需检查烧录座的兼容性,确保良好接触以及重新校准烧录参数。

2. 输入输出错误:

   由于接口设置问题导致,需确保与芯片匹配的通信协议已正确配置。

3. 固件不兼容:

   检查固件版本是否与芯片型号或版本兼容,必要时进行固件调试以确保最佳兼容。

4. 过热问题:

   过长时间的烧录过程中,芯片可能过热。可考虑加入热管理解决方案,比如加强空气流通或短时间进行暂停。


通过以上详尽的解析,希望您能对芯片烧录的全过程有更深入的了解,并可根据实际需求选择到合适的烧录配件,确保电子设计开发的高效和可靠。芯片虽然小小一块,却承载着无数智慧和技术的精髓,而烧录技术则为这些精髓赋以生命力。
