国产替代:微处理器芯片/器件分类与应用,以及谷易电子芯片测试座的作用

发表时间:2025-01-13 14:52:30浏览量:150

国产替代微处理器芯片的重要性日渐凸显。这些芯片包括MCU芯片、MPU芯片、SoC芯片、DSP数字信号处理器、FPGA现场可编辑逻辑器件、CPLD复杂可编程逻辑器件和PLD可编程逻辑器件等。本文将深入解析...

国产替代微处理器芯片的重要性日渐凸显。这些芯片包括MCU芯片、MPU芯片、SoC芯片、DSP数字信号处理器、FPGA现场可编辑逻辑器件、CPLD复杂可编程逻辑器件和PLD可编程逻辑器件等。本文将深入解析这些芯片的分类、工作原理、特点、封装形式、测试项目及解决方案,探讨测试座在芯片测试过程中的关键应用。


 一、国产替代微处理器芯片的分类与概述

1. MCU芯片(Microcontroller Unit)

   概述:MCU,即微控制器,是一种集成电路芯片,用于控制其他部件,常用于汽车电子、工控设备、智能家电等领域。

工作原理:MCU是一种将处理器内核、存储器、外围设备集成在一起的通用芯片。其通过读取外部输入信号,然后按照程序来处理这些信号以实现指定的输出。

   特点:低功耗、低成本、高集成度、适应性强。

2. MPU芯片(Microprocessor Unit)

   概述:MPU广泛用于计算机中,作为其中央处理单元进行数据处理。

   工作原理:主要功能是从内存中取指令,并执行它们,提供计算处理。

   特点:运算速度快、适合复杂计算、大数据处理能力强。

3. SoC芯片(System on Chip)

   概述:SoC是一种将CPU、内存、外围接口等系统级功能集成在一个芯片上的类型。

   工作原理:通过一个芯片集成多个功能模块,以实现设备的小型化和高效化。

   特点:集成度高、节省电路板空间、适用范围广。

4. DSP芯片(Digital Signal Processor)

   概述:DSP芯片用于快速处理数字信号,广泛应用于通信、音频、图像处理等领域。

   工作原理:通过运用快速算法来处理实时信号数据,从而达到调制解调、数据压缩等功能。

   特点:高速运算、大数据流量处理能力。

5. FPGA芯片(Field Programmable Gate Array)

   概述:FPGA是一种高度可编程的逻辑器件,特别适合需要快速重新配置逻辑的应用。

   工作原理:允许设计人员通过硬件描述语言重新编程硬件,形成不同的逻辑电路。

   特点:灵活性高、并行处理能力强、开发周期短。

6. CPLD芯片(Complex Programmable Logic Device)与PLD芯片(Programmable Logic Device)

   概述:CPLD和PLD用于设计可编程逻辑电路,其规模和功能介于ASIC和FPGA之间。

   工作原理:通过编程技术实现用户定义的组合逻辑功能。

   特点:即时运行特性、适合小型逻辑开发、功耗较低。


 二、微处理器芯片的封装形式

这些微处理器芯片通常采用以下几种封装形式:

DIP(Dual In-line Package):常用于简单电路的芯片,易于焊接和替换。

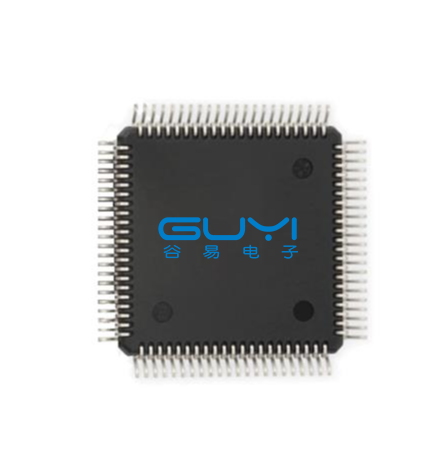

QFP(Quad Flat Package):引脚围绕四周,适用于高性能集成。

BGA(Ball Grid Array):优于传统引脚的封装形式,常用于高密度PCB。

WLCSP(Wafer Level Chip Scale Package):适用于超小型和超扁平应用。

 三、微处理器芯片测试项目及解决方案

1. 功能测试

   目的:验证芯片能否实现设计中定义的功能。

   解决方案:利用自动测试设备(ATE)和测试矢量对功能进行验证。

2. 性能测试

   目的:确保芯片在不同环境条件下能够稳定工作。

   解决方案:在极端温度和电压条件下运行芯片进行测试。

3. 可靠性测试

   目的:评估芯片在长期使用中的可靠性。

   解决方案:进行老化测试,加速测试芯片的生命周期。

4. 封装测试

   目的:检测封装是否存在物理缺陷,确保电性能完整。

   解决方案:使用光学显微镜、X-ray和扫描声学显微镜等工具进行检测。

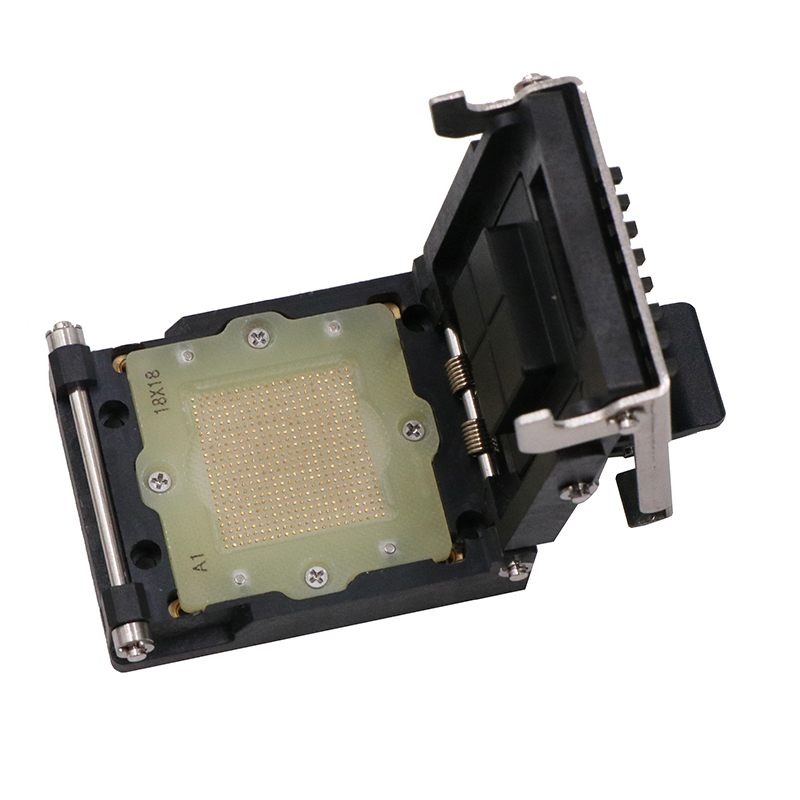

 四、芯片测试座在芯片测试过程中的关键应用

测试座是芯片测试过程中的重要工具,根据谷易电子微处理器芯片测试座工程师介绍:其在以下方面尤为关键:

高效连接:通过测试座能快速连接测试设备和芯片,缩短测试准备时间。

反复测试:设计允许多次插拔芯片,从而加快大批量测试过程。

保护芯片:减少芯片在测试过程中的静电损坏和机械损坏。

提升精度:可靠且精确的电气连接确保测试数据的可靠性。

在当前科技发展和替代进口的背景下,国产微处理器芯片正在不断增强自身技术能力。深入了解各类芯片的技术特性与测试方案,对推动国产芯片的研发、提升市场竞争力具有重要意义。
