贴片电容因为其小巧、高效等特性被广泛应用于各种电路中。它们不仅在电源管理中扮演着重要角色，还在信号处理和数据通信中起到关键作用。在这篇文章中，我们将深入解析贴片电容的基本概念，详细探讨如何测试贴片电容的好坏，并介绍贴片电容测试的具体项目和方法。此外，我们还将剖析贴片电容测试座的关键作用。

 贴片电容的基本概念

贴片电容是一种用于储存电能的元件，它的结构非常简单，通常由两片导体薄片夹着一个内部介质组成。与传统引线电容相比，贴片电容采用了无引线的设计，这使得它在体积更小的同时，能够实现更高的封装密度。此外，由于贴片电容的制造工艺成熟，成本相对较低，因此被广泛应用于手机、计算机、家用电器、汽车电子等领域。

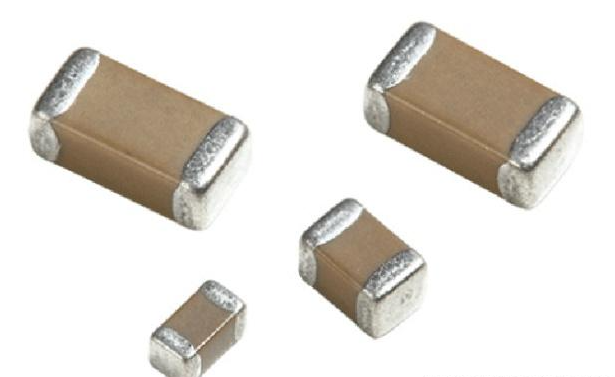

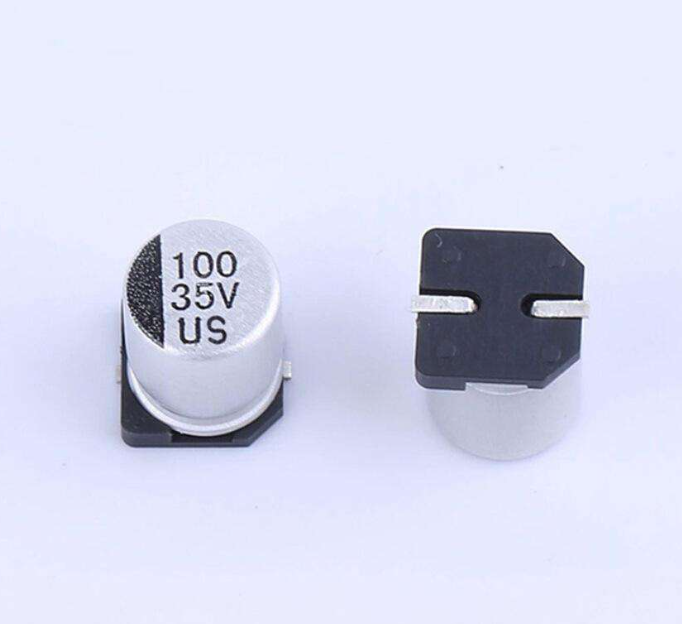

贴片电容的主要种类有多层陶瓷贴片电容(Multilayer Ceramic Capacitors, MLCC)、钽电容和铝电解电容等。不同类型的电容器在材料和结构上的差异，使其具备不同的电气特性和应用场景。多层陶瓷电容因其低电感、低阻抗和高频性能而广泛用于电子产品中。

 如何判断贴片电容的好坏

根据谷易电子电容测试座工程师介绍：贴片电容质量的好坏直接影响电子产品的性能和寿命，因此了解如何检测贴片电容的好坏是非常重要的。通常，可以通过以下几个步骤来判断贴片电容的质量：

1. 外观检查：首先，需要观察电容的外观。贴片电容表面应该平滑无裂纹、无变形。如果电容表面有明显的裂纹或损伤，这说明电容已失效。

2. 容量值测试：使用万用表的电容档进行测量是检测电容是否正常的一个重要步骤。将万用表调至电容档，测量电容器两端的电容值。测得的电容值应在电容器额定值的正负20%以内，若超出此范围，则表明电容已经出现问题。

3. 漏电流测试：使用绝缘电阻表（兆欧表）检测电容的漏电流情况。正常情况下，电容的漏电流应该很小，若测得的漏电流过大，则可能是电容存在漏电或短路情况。

4. 等效串联电阻(ESR)测试：ESR是贴片电容性能的重要指标之一。可以使用ESR表来测量，若测得的ESR值过高，则说明电容可能存在退化现象。

 贴片电容测试的主要项目和方法

测试贴片电容的质量和性能可以进一步分为以下几个项目：

1. 介质损耗因数测试：介质损耗因数（tanδ）是衡量电容器介质材料品质的重要参数。通常使用LCR表进行测量，测试频率一般为1kHz或其他规定频率。

2. 耐压测试：对贴片电容进行耐压测试是确保其能够在额定电压下安全工作的必要步骤。通过耐压测试仪，对电容施加一高于其额定电压的直流电压，并维持一定时间，看电容能否承受不损坏。

3. 耐湿测试：电容在湿度较高的环境下也需保持稳定的性能。通常在高温高湿条件下对电容进行加速老化实验，观察其电气性能的变化。

4. 频率响应测试：在高频电路中，电容的频率响应特性非常重要。这可以通过矢量网络分析仪对电容进行扫频测试，来获得其在不同频段的阻抗特性。

 贴片电容测试座的关键作用

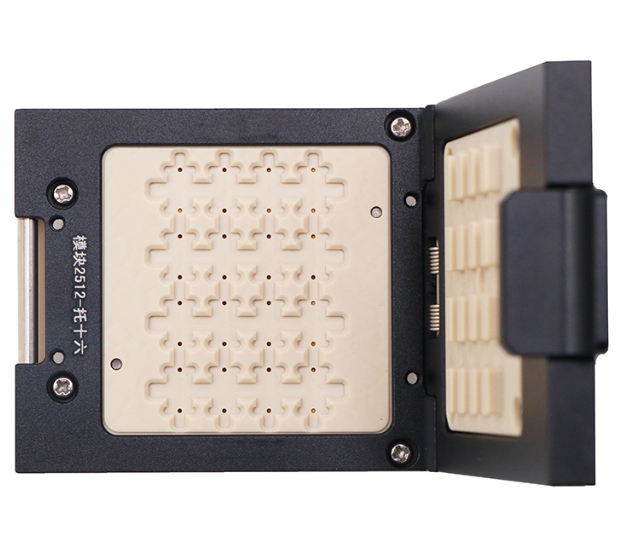

在贴片电容的生产和应用中，测试座发挥着不可或缺的作用。测试座被设计用于在各类测试过程中方便地插拔和检测电容。

1. 提高测试效率：贴片电容测试座可以快速安装和拆卸电容，这大幅提高了测试效率，特别适合批量测试。

2. 保护电容器：在测试过程中，如果没有合适的夹具，容易对电容施加过大压力导致物理损坏。而专用的测试座则能够提供良好的接触力，避免这种问题。

3. 减少人为误差：使用测试座进行测试，不仅可以减少由于人工焊接或夹持失误导致的接触不良问题，同时也能提升测试结果的稳定性和可靠性。

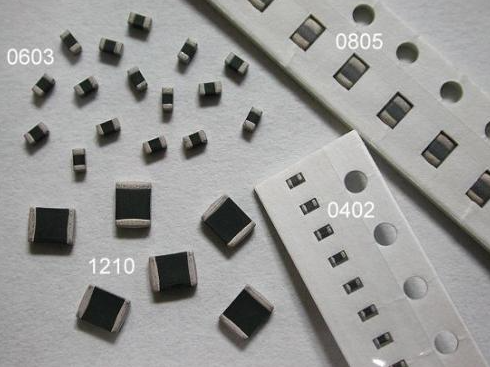

4. 支持多种类型：考量不同封装尺寸，测试座通常能够适应多种类型的贴片电容，有助于在一套设备上完成多种规格电容的评估和检测。

通过对贴片电容的深入了解，我们可以更加熟练地掌握其在电路中的关键应用以及如何使用不同的测试方法来评估电容的好坏。而贴片电容测试座作为一个关键工具，不仅提高了测试的便利性和效率，也为保证产品质量提供了有力支持。掌握这些知识，将能为您在设计和维护电子产品时提供重要帮助。
