国产存储芯片在EMMC（嵌入式多媒体卡）、BGA（球栅阵列）和UFS（通用闪存存储）等封装技术上实现了显著突破。然而，高密度封装与严苛应用场景对测试技术提出了更高要求。本文结合国产存储芯片的定义、应用场景、测试方法、测试条件与标准，系统解析国产存储芯片的测试逻辑，并重点探讨谷易电子存储芯片测试座、老化座、烧录座等国产测试夹具的关键技术应用。

一、存储芯片封装类型与核心特性

1.EMMC（嵌入式多媒体卡）

定义：集成闪存与控制器的一体化存储方案，支持eMMC5.1协议，适用于嵌入式系统的低成本、高可靠性存储需求。

应用场景：汽车电子（数字仪表、ADAS）、工业控制（PLC主控）、消费电子（智能终端）。

测试难点：宽温域适应性（-40℃~105℃）、电压容错机制、长期数据完整性验证。

2.BGA（球栅阵列）

定义：通过底部焊球阵列实现高密度电气连接，支持高频信号传输（如PCIe 5.0），封装尺寸小、散热性能优。

应用场景：高性能计算（服务器CPU）、通信设备（5G基站）、车载域控制器。

测试难点：焊球共面性（误差≤50μm）、抗机械应力（拉力≥5N）、高温老化稳定性。

3.UFS（通用闪存存储）

定义：基于SCSI协议的高性能存储方案，支持双通道读写，速率可达2.9GB/s（UFS 3.1），适配移动设备与AI边缘计算。

应用场景：智能手机、自动驾驶数据处理单元、医疗影像设备。

测试难点：高速信号完整性（抖动<1ps）、掉电续测能力、多协议兼容性。

二、核心测试方法与标准

1.EMMC芯片测试

功能测试：

  电压容错：在3.3V±10%范围内进行敏感度测试，验证异常电压下的数据保护机制（如自动降频或断电保护）。

  读写一致性：通过连续写入/擦除循环（≥10^4次）验证耐久性，数据完整性需满足JESD84-B51标准。

环境可靠性：

  温度循环：-40℃↔85℃循环500次，监测参数漂移（如读写速度下降<10%）。

  湿热测试：85℃/85%RH环境168小时，评估焊点抗腐蚀性（符合AEC-Q100标准）。

2. BGA测试

物理特性测试：

  焊球共面性：使用Beta S100推拉力测试机测量焊球顶点与基准平面的距离差（共面度≤50μm），防止虚焊缺陷。

  拉脱力测试：施加垂直拉力（5N~15N），验证焊球与基板结合强度（符合IPC-7095标准）。

电性能测试：

  高频信号完整性：通过TDR（时域反射计）检测阻抗突变（50Ω±5%），反射损耗<-25dB@10GHz。

3. UFS测试

协议兼容性：

  SCSI命令验证：通过自定义UFS驱动接口（如ioctl函数）执行TaskManagement和DME命令，覆盖全存储区域。

  掉电续测：模拟电源中断后恢复，验证数据完整性与自修复能力（符合JEDEC UFS 3.1规范）。

性能极限测试：

  顺序读写：2.9GB/s速率下持续负载测试，温度需控制在25℃±1℃，避免热节流影响结果。

三、存储芯片测试条件与行业标准

1.通用条件

环境参数：温度范围覆盖-55℃~150℃（车规级），湿度40-60% RH，电源纹波<50mV。

电气参数：驱动电压需覆盖标称值的±10%（如EMMC的3.3V±0.3V）。

2.核心标准

车规级：AEC-Q100（EMMC/BGA）、ISO 26262（功能安全）。

工业级：JEDEC JESD84（EMMC）、IPC-7095（BGA焊点可靠性）。

通信协议：JEDEC UFS 3.1、PCIe 5.0（BGA高频接口）。

四、国产存储芯片测试座的关键技术应用

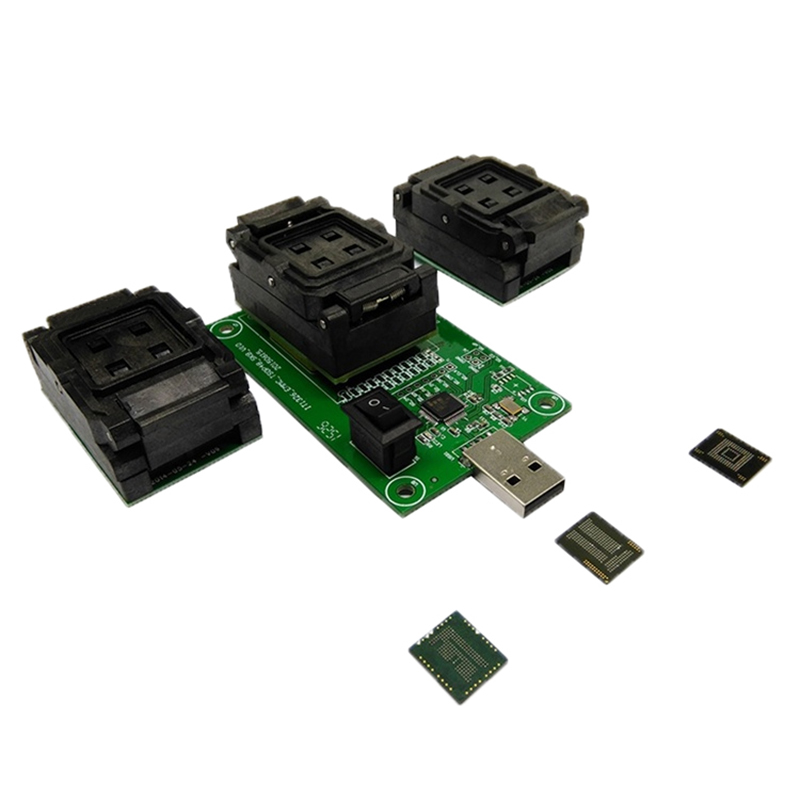

1.谷易电子存储芯片测试座

高密度探针设计：

  双曲面接触头：铍铜镀金探针接触电阻<20mΩ，支持0.35mm微间距BGA封装，插拔寿命>50万次。

  宽温域适配：碳纤维-殷钢复合基板（CTE 4.5ppm/℃），确保-55℃~175℃下对位精度±5μm，适配车规级EMMC测试。

2.智能化存储芯片老化座

多通道监控：集成热电偶与电压传感器，支持同时测试6颗芯片，实时追踪结温漂移与功耗曲线，故障定位至引脚级。

极端环境模拟：支持高温（175℃）高压（50V）连续运行，满足UFS芯片的HTOL测试需求（1000小时@125℃）。

3.高速烧录座

协议兼容性：支持eMMC5.1、UFS 3.1协议，烧录速率达10Gbps，CRC校验良率>99.99%。

AI驱动优化：通过机器学习动态补偿探针磨损，误判率<0.01%，延长设备寿命。

五、存储芯片应用场景与国产化突破案例

1.车载EMMC测试

场景需求：数字仪表需在-40℃~105℃下稳定运行，数据写入速度≥100MB/s。

谷易方案：EMMC芯片老化座集成宽温域控制系统，支持1000小时连续测试，参数漂移<5%。

2.服务器BGA模块验证

场景痛点：PCIe 5.0接口需验证64GT/s信号完整性（眼图张开度≥0.3UI）。

谷易方案：BGA芯片同轴探针测试座寄生电感<0.1nH，支持40GHz高频信号测试。

3.智能手机UFS量产测试

场景需求：UFS 3.1芯片需通过10^6次掉电续测，数据恢复率>99.9%。

谷易方案：UFS芯片烧录座内置掉电控制模块，支持毫秒级电源中断模拟与数据校验。

六、未来趋势与挑战

1.高频化与三维集成：针对5G毫米波（120GHz）与3D封装，开发垂直探针阵列与TSV互连检测技术。

2.智能化测试生态：引入AI驱动的预测性维护，动态优化测试参数，减少误判率（如联动科技方案）。

3.绿色制造：推广无铅焊料与低功耗测试设备，降低碳足迹。

国产存储芯片测试技术正从“跟跑”迈向“领跑”，谷易电子存储芯片测试座通过精密探针设计、宽温域兼容性与智能化测试生态，为EMMC、BGA、UFS芯片提供了高精度验证方案。未来，随着异构集成与存算一体技术的普及，国产测试设备将在高频、高密、智能化方向持续突破，助力中国半导体产业链实现自主可控。

（注：本文技术参数参考自JEDEC、AEC-Q标准及谷易电子公开技术资料。）
