一、定义边界：从频率特性到应用场景 高频芯片和射频芯片的核心差异体现在频率范围与功能定位上，但两者存在一定交叉重叠。

射频芯片（RF Chip）

特指工作在300kHz~300GHz频段，负责射频信号与数字信号转化的芯片，涵盖RF收发机、功率放大器（PA）、低噪声放大器（LNA）、滤波器等关键组件，广泛应用于手机通信、物联网等无线连接场景。其核心特征是实现电磁波的辐射与接收，典型如5G手机中的PAMiD模组，需同时支持Sub-6GHz和毫米波频段。

高频芯片

则聚焦更高频率的信号处理，通常指工作在1GHz以上，尤其是毫米波（30GHz以上）及太赫兹（100GHz以上）频段的芯片。这类芯片突破传统纯电子技术限制，采用光电融合等创新架构，如北京大学研发的全频段芯片可在0.5GHz~115GHz范围内动态调谐，实现120Gbps的超高速数据传输，为6G通信和高速传感奠定基础。其应用场景更强调极致带宽与低延迟，如卫星通信、量子雷达等领域。

二、工作原理：信号链路的技术分化

射频芯片的工作原理

遵循无线通信的经典链路模型：在发射端，数字基带信号经调制器转换为中频信号，由功率放大器放大后通过天线辐射；接收端则通过低噪声放大器抑制噪声，滤波器消除杂波，最终经解调器还原为数字信号。关键挑战在于平衡功率与噪声，例如GaAs材质的功率放大器需在28GHz频段保持30%以上的能效比，而滤波器需实现相邻频段80dB以上的隔离度。

高频芯片

则面临更为严苛的物理限制，传统电子器件在高频下会产生严重的寄生参数与噪声累积。新一代高频芯片采用“光电融合”架构，如基于薄膜铌酸锂材料的片上集成光电振荡器（OEO），通过光学微环精确锁定频率，在115GHz频段仍能保持稳定的信号质量。其工作原理可概括为：电信号驱动光学调制器产生高频光载波，经光学滤波后转换回电信号，从根本上规避电子器件的高频瓶颈。

三、谷易电子测试座的核心支撑作用

高频与射频芯片的测试需解决信号完整性、寄生干扰和环境稳定性三大难题，谷易电子的测试座通过针对性设计提供关键保障：

1. 低寄生参数设计保障信号完整性

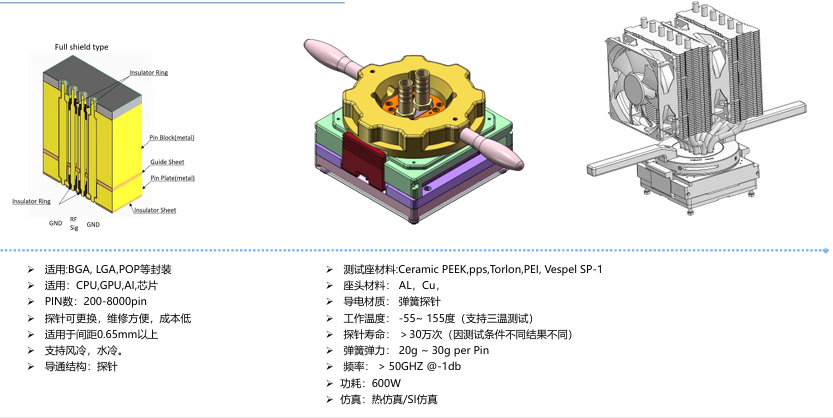

针对射频芯片的阻抗匹配需求，谷易采用同轴探针结构，内导体（信号）与外屏蔽层（地）形成完整传输路径，将寄生电感控制在0.1nH以下。这种设计在20GHz测试中可将驻波比（VSWR）维持在1.2以下，确保功率放大器的增益测试误差＜0.5dB。对于毫米波芯片，其三维探针阵列通过±5μm的定位精度，解决了传统探针在极小引脚间距（＜0.3mm）下的信号串扰问题。

2. 多维度屏蔽技术抑制环境干扰

3. 高频信号对电磁干扰极度敏感，谷易测试座整合了三级屏蔽方案：基座采用铝合金一体成型结构（屏蔽效能＞80dB），探针座嵌入吸波材料（针对10GHz以上频段），外部可扩展金属屏蔽罩（参考摘要1的屏蔽间设计理念）。在实际测试中，该方案使射频开关的隔离度测试偏差从±3dB降至±0.8dB，满足5G基站芯片的严格要求。

4. 热-电协同控制提升测试稳定性

高频芯片在大功率测试时会产生显著温升，谷易的液冷散热模块可提供＞3kW的散热功率，使15A持续电流下的探针温度稳定在85℃以下。同时，其接触电阻动态补偿技术通过微型热电偶实时监测温度，自动调整探针压力，确保在-55℃~150℃温循测试中，接触电阻波动≤±5mΩ，为低噪声放大器的噪声系数测试提供可靠基准。

5. 定制化方案适配场景需求

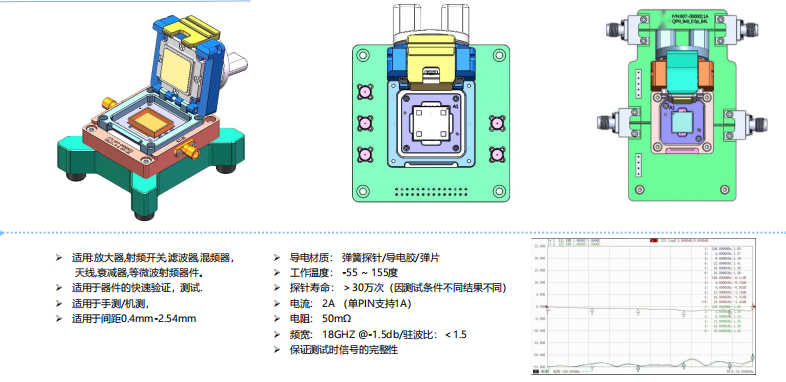

针对射频模组的多频段测试需求，谷易可定制可切换阻抗网络的测试座，通过内置继电器实现50Ω/75Ω阻抗快速切换，满足不同通信标准的测试要求。对于太赫兹高频芯片，其采用陶瓷-金属复合基板（CTE 6.5ppm/℃），解决了高温测试中的结构形变问题，确保115GHz频段下的信号传输损耗＜0.2dB/mm。

四、测试座与芯片演进的协同关系

高频与射频芯片的性能提升不断对测试技术提出新挑战：当射频芯片集成度从DiFEM升级至PAMiD模组，测试座需同步支持多通道并行测试（如16通道同时校准）；当高频芯片突破至太赫兹频段，传统金属探针的趋肤效应加剧，谷易正在研发的碳纳米管探针有望将高频损耗再降低30%。这种“测试跟进行为”本质上是芯片技术演进的镜像反映，而谷易电子通过材料创新与结构优化，持续为高频射频领域的技术突破提供测试层面的关键支撑。 希望以上内容能帮助你清晰了解高频芯片、射频芯片以及谷易电子测试座在其中的作用，若你还有其他需求，比如对某些技术细节进一步解释，可随时告知。
