HVDC高压直流变电芯片应用与测试-谷易电子电源芯片测试座的关键角色

在新能源、数据中心、工业控制等领域向高功率密度、高效节能方向快速发展的背景下，HVDC高压直流变电芯片作为实现“高压输入、低电压大电流输出”转换的核心器件，其性能稳定性、转换效率及安全可靠性直接决定整个电力系统的运行质量。相较于传统变电芯片，HVDC高压直流变电芯片需承受更高的输入电压应力，同时要精准调控大电流输出，对测试验证的严苛性提出了极高要求。本文将聚焦HVDC高压直流变电芯片的核心特性，详细阐述其测试环境构建、测试方法实施与相关标准遵循，并结合谷易电子HVDC高压直流变电芯片测试座的关键应用，为行业内芯片测试验证提供技术参考。

一、HVDC高压直流变电芯片的核心价值与应用场景

HVDC高压直流变电芯片的核心功能是将数百伏甚至更高的高压直流电，高效转换为几十伏及以下的低电压大电流直流电，同时具备低损耗、高集成度、宽输入电压范围等特性。其应用场景广泛覆盖对电力转换效率和可靠性要求严苛的领域，是现代电力电子系统的“能量中枢”。

在新能源汽车领域，该芯片用于车载高压电池包向车身低压用电系统（如车载控制器、传感器、照明系统）的电力转换，需实现高压（200V-800V）到低压（12V/24V）的高效转换，同时保障大电流输出下的稳定性，适配车辆复杂的振动、高低温工况；在数据中心领域，依托HVDC高压直流供电架构，芯片负责将380V高压直流电转换为服务器所需的12V/5V大电流电源，直接影响数据中心的能耗效率与运行稳定性；在工业控制领域，该芯片用于工业变频器、伺服系统的电源模块，实现高压电网电压向设备驱动所需低电压大电流的转换，支撑工业设备的高精度运行。无论何种应用场景，芯片的性能验证均需依托专业的测试体系，而测试座作为芯片与测试系统的关键连接载体，其性能直接决定测试结果的精准性。

二、测试环境：复刻多场景严苛工况的精准构建

HVDC高压直流变电芯片的测试环境需精准复刻其实际应用中的高压、大电流、宽温、电磁干扰等严苛工况，确保测试结果能够真实反映芯片的实际运行性能。基于芯片“高压输入、低电压大电流输出”的核心特性，测试环境主要涵盖高压模拟环境、大电流负载环境、极端温度环境及电磁干扰环境四大类，而谷易电子HVDC高压直流变电芯片测试座凭借其特殊结构设计，为各类环境下的稳定测试提供了基础保障。

（一）高压模拟环境

针对芯片的高压输入特性，需构建精准的高压模拟环境，模拟实际应用中的高压输入波动工况。测试环境采用可编程高压直流电源，输入电压范围覆盖50V-1000V，可实现电压的连续调节与动态波动模拟（如电压尖峰、浪涌等异常工况）。测试过程中，通过谷易电子测试座将芯片与高压电源、测试系统稳定连接，确保高压输入下的绝缘安全性与信号传输稳定性，避免因接触不良或绝缘失效导致测试误差或安全隐患。该环境主要用于验证芯片在不同高压输入下的转换效率、输出稳定性及高压耐受能力。

（二）大电流负载环境

低电压大电流输出是HVDC芯片的核心功能，因此大电流负载环境的构建是测试的关键环节。采用可编程电子负载仪，实现0-100A及以上的大电流负载模拟，可精准调节负载大小、模拟负载突变（如空载、满载、过载切换）等工况。测试时，谷易电子测试座需具备优异的大电流承载能力，其内部导电结构采用低阻抗、高导热材料设计，可有效降低大电流传输过程中的热量积聚与电压损耗，确保测试过程中负载电流的精准施加与芯片输出性能的真实反馈。该环境主要用于验证芯片在不同大电流负载下的输出电压精度、动态响应速度及过载保护功能。

（三）极端温度环境

HVDC芯片的应用场景多涉及高低温极端工况（如新能源汽车的-40℃~125℃、工业控制的-20℃~85℃），因此需构建覆盖宽温范围的极端温度测试环境。采用高低温试验箱实现-55℃~150℃的温度调节，支持恒温驻留、高低温循环、热冲击等多种温度测试模式。测试过程中，将搭载芯片的谷易电子测试座置于试验箱内，测试座采用耐高温、耐低温的特种材料及弹性接触结构，可在极端温度下保持稳定的引脚接触性能，避免因温度变化导致接触电阻增大或接触失效，确保芯片在不同温度工况下的电气性能参数可被精准采集。

（四）电磁干扰环境

高压直流转换过程中易产生电磁干扰，同时芯片也需具备抗外部电磁干扰的能力，因此需构建电磁兼容（EMC）测试环境。采用EMC测试暗室，模拟辐射骚扰、传导骚扰、静电放电、浪涌冲击等多种电磁干扰工况，干扰信号频率覆盖10kHz~1GHz。谷易电子测试座通过优化屏蔽结构设计，可有效减少电磁干扰对测试信号的影响，同时避免测试座自身成为电磁干扰源，确保测试系统能够精准监测芯片在电磁干扰环境下的运行稳定性、转换效率变化及故障恢复能力。

三、测试方法与标准：保障测试精准性与规范性的核心支撑

基于HVDC高压直流变电芯片的核心性能要求，测试方法需围绕电气性能、可靠性、安全性能三大核心维度展开，同时严格遵循行业相关标准，确保测试结果的精准性、可比性与规范性。谷易电子HVDC测试座凭借其高精度的引脚接触性能（接触电阻≤30mΩ）、优异的高压绝缘性能（绝缘电阻≥100MΩ），为各类测试方法的高效实施提供了关键保障。

（一）核心测试方法

1. 电气性能测试：作为最基础的测试维度，重点检测芯片的核心电气参数。采用高压示波器、高精度万用表、功率分析仪等测试仪器，通过谷易电子测试座的引脚接口，测试芯片在不同高压输入、不同大电流负载下的转换效率（目标值≥95%）、输出电压精度（误差≤±2%）、输出纹波（≤50mVpp）、静态电流、动态响应时间等参数。针对大电流输出特性，采用电流探头精准采集输出电流波形，验证芯片的电流调节能力与负载突变适应能力。

2. 可靠性测试：模拟芯片长期运行及恶劣工况下的可靠性。采用高低温循环测试（-40℃~125℃，循环500次）、热冲击测试（-55℃与150℃快速切换，100次循环）、振动测试（10Hz~2000Hz，加速度10g）、冲击测试（半正弦波，峰值加速度50g）等方法，通过谷易电子测试座持续监测芯片在测试过程中的性能变化，评估芯片的机械可靠性与环境适应性。同时，开展长期老化测试（1000小时满负荷运行），验证芯片的长寿命稳定性。

3. 安全性能测试：保障芯片在高压、故障工况下的安全性。测试项目包括绝缘电阻测试（采用500V兆欧表，要求绝缘电阻≥100MΩ）、耐压测试（高压输入与输出端之间施加1500VAC电压，持续1分钟无击穿）、短路保护测试（模拟输出短路工况，验证芯片的短路保护响应时间与自恢复能力）、过温保护测试（监测芯片在过热工况下的保护触发温度与恢复性能）。谷易电子测试座的高压绝缘设计可确保安全性能测试过程中的操作安全性，避免高压泄漏导致的测试风险。

（二）关键测试标准

测试过程严格遵循电力电子、汽车电子、工业控制等领域的相关行业标准，确保测试结果的权威性与规范性。在新能源汽车领域，遵循ISO 16750《道路车辆 电气及电子设备的环境条件和试验》、AEC-Q100《集成电路应力测试资格认证》等标准；在工业控制领域，遵循IEC 61010《测量、控制和实验室用电气设备的安全要求》、IEC 60068《环境试验 第2部分：试验方法》等标准；在数据中心电源领域，遵循GB/T 30474《数据中心 电源系统技术要求》等标准。同时，谷易电子HVDC高压直流变电芯片测试座的设计与生产遵循IPC/JEDEC J-STD-040《潮湿敏感度等级（MSL）的控制、标签和包装》等封装测试标准，确保其与芯片的适配性及测试过程的稳定性。

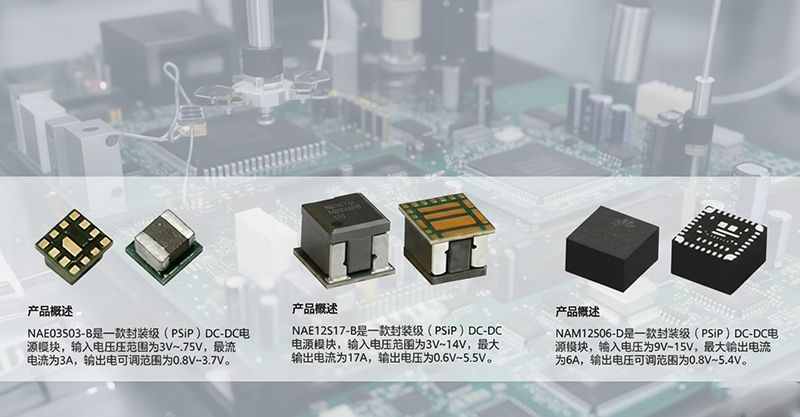

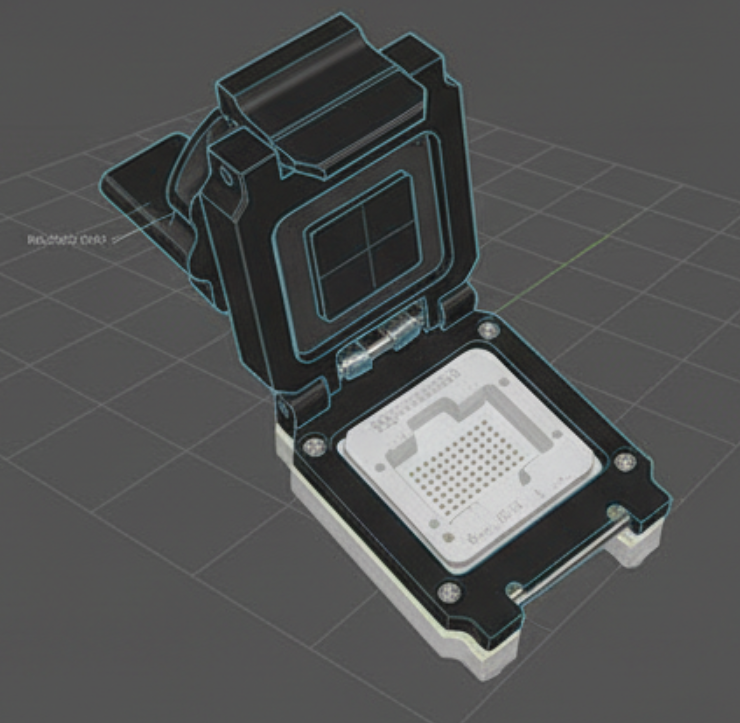

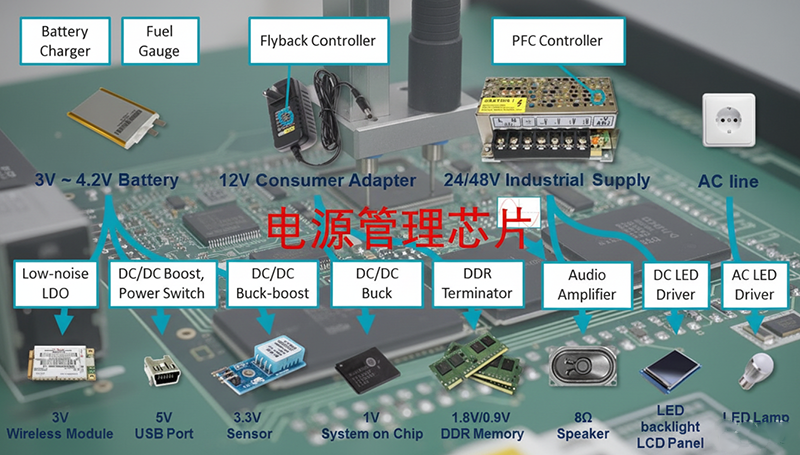

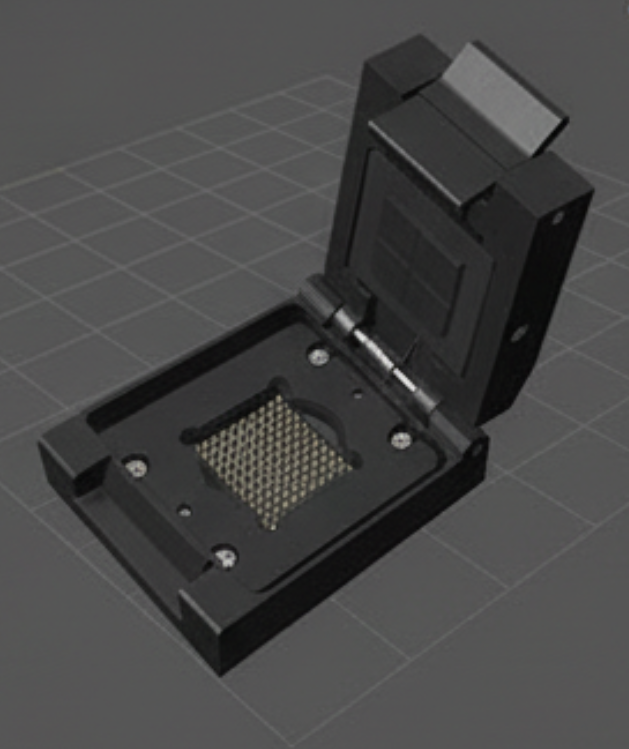

四、谷易电子HVDC高压直流变电芯片测试座的关键应用价值

在HVDC高压直流变电芯片的测试验证过程中，谷易电子测试座作为芯片与测试系统之间的核心连接桥梁，其性能直接决定测试的精准性、安全性与效率，核心应用价值体现在以下四个方面：

一是高压安全适配性。测试座采用高压绝缘隔离设计，引脚间距精准控制，绝缘电阻≥100MΩ，可有效承受1000V及以上的高压输入，避免高压泄漏导致的测试风险，保障高压测试环境下的操作安全与信号纯净度。

二是大电流承载能力。测试座内部采用低阻抗铜合金导电弹片，接触电阻小且散热性能优异，可稳定承载100A及以上的大电流输出，避免大电流传输过程中因接触不良产生的发热、电压损耗等问题，确保大电流负载测试的精准性。

三是极端环境稳定性。测试座采用耐高温、耐低温、抗振动的特种工程塑料与弹性接触结构，在-55℃~150℃的极端温度范围及强振动工况下，可保持稳定的引脚接触性能，不会出现接触失效或性能衰减，适配多场景严苛测试环境。

四是高效通用测试支撑。测试座支持多种封装类型的HVDC芯片（如LQFP、QFN、TO封装等），通过更换适配弹片即可实现不同芯片的测试适配，大幅降低测试设备的投入成本；同时，支持多通道并行测试，可配合测试系统实现多颗芯片的同步测试，测试效率提升50%以上，助力芯片量产测试的高效推进。

lqfp封装/qfn封装/to封装/esop8封装等，pin脚数量与功能适配不同应用需求，具体如下：

 1. LQFP封装：即薄型四方扁平封装，pin脚数量常见64/100/144等，引脚间距小、集成度高，适配多外设场景。凭借良好的信号完整性，适合新能源汽车车身控制、工业伺服系统等需多接口交互的HVDC芯片，可满足高压转换与多模块通信的双重需求。

2. QFN封装：无引脚四方扁平封装，pin脚环绕芯片底部排列，常见pin脚数16-64，具备低热阻、小尺寸优势。其裸露焊盘可直接散热，适配数据中心电源模块等对散热与空间要求严苛的场景，能有效保障大电流输出时的热稳定性。

3. TO封装：功率型封装，典型如TO220-5L（5pin），引脚承载电流能力强，自带散热片设计。适合中大功率HVDC芯片，如新能源汽车高压配电模块、工业变频器电源芯片，可直接通过散热片导出转换过程中产生的热量，保障高压大电流工况下的可靠性。

4. ESOP8封装：增强型小外形封装，8pin设计，集成散热片（通常接功率开关脚），结构紧凑。适配中小功率HVDC芯片，如车载适配器、手持设备升压模块，能平衡功率、尺寸与成本需求，简化外围电路设计。 此外，高压大功率场景还存在陶瓷绝缘、液冷嵌入式等特殊封装形式，用于满足10kV以上超高压工况的绝缘与散热需求。

HVDC高压直流变电芯片作为现代电力电子系统的核心器件，其测试验证是保障产品可靠性与应用安全性的关键环节。精准复刻极端工况的测试环境、科学规范的测试方法与标准，以及高性能的测试连接部件，共同构成了HVDC芯片测试验证的核心体系。谷易电子HVDC高压直流变电芯片测试座凭借其高压安全适配、大电流承载、极端环境稳定及高效通用等核心优势，为芯片测试提供了可靠的连接支撑，有效提升了测试精准性与效率。未来，随着新能源、数据中心等领域对HVDC芯片的功率密度、转换效率要求不断提升，芯片测试技术将向更高精度、更宽量程、更智能化方向发展，而谷易电子等专业测试部件厂商的技术迭代，也将为HVDC高压直流变电芯片的产业化应用与技术升级提供更强有力的支撑。
