在便携式电子设备、新能源汽车、工业电源、5G通信等领域，表面贴装电感作为电源管理系统中的核心被动元件，承担着储能、滤波、扼流等关键作用。其贴装式设计适配自动化生产需求，能有效缩减PCB板空间，提升系统集成度。本文将聚焦三类主流表面贴装电感——半屏蔽式电感、一体成型电感、功率电感，详细明确一体成型与半屏蔽式串联电感的关键参数范围，深入剖析表面贴装电感的核心特点、关键参数，

一、表面贴装电感核心类型及关键参数界定

表面贴装电感根据结构设计与应用场景的差异，可分为半屏蔽式电感、一体成型电感、功率电感三大类，其中一体成型电感与半屏蔽式串联电感的参数范围具有明确界定，直接决定其适配的功率等级与应用场景。

（一）核心类型划分

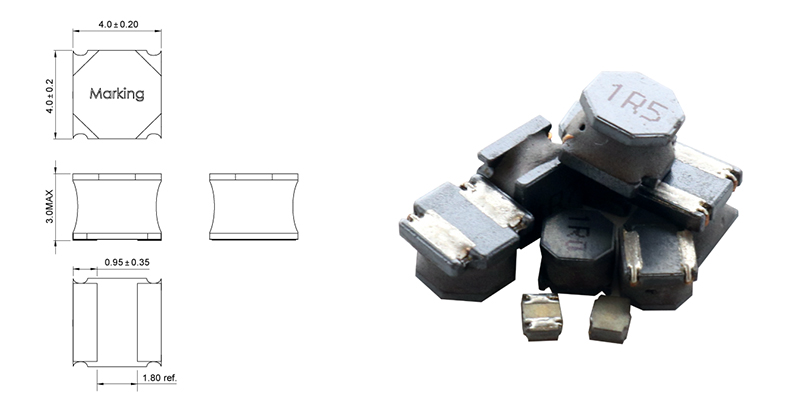

1. 半屏蔽式电感：采用部分磁屏蔽结构设计，在抑制磁泄漏与控制成本之间实现平衡。磁屏蔽罩可减少电感工作时产生的电磁干扰（EMI），同时避免外部磁场对电感性能的影响，适用于对电磁兼容性有一定要求但成本敏感的场景，如消费电子、便携式电源等。

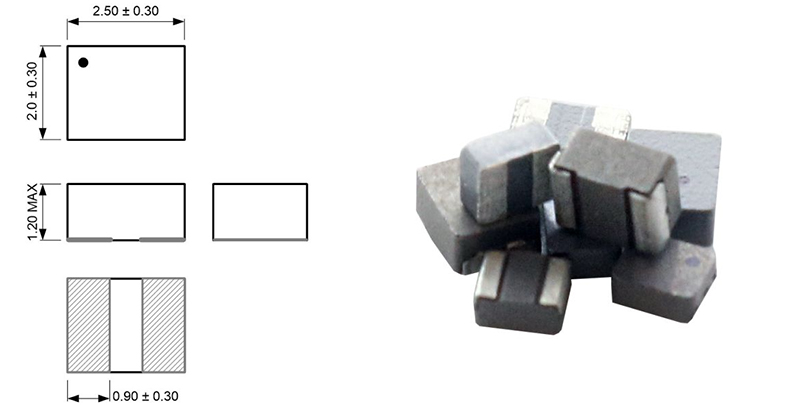

2. 一体成型电感：采用粉末冶金一体成型工艺，将线圈嵌入磁性粉末材料中整体压制成型。该结构具备优异的磁屏蔽效果、高机械强度与良好的散热性能，能有效降低磁损耗，适用于大电流、高功率密度的应用场景，如新能源汽车电源模块、工业变频器等。

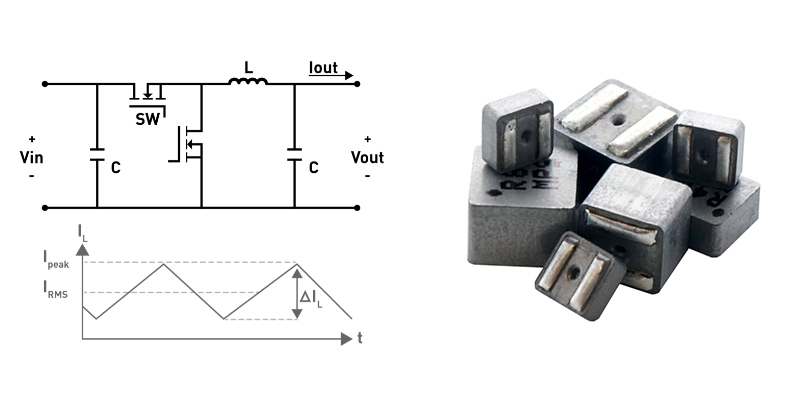

3. 功率电感：专为大功率应用设计，具备高饱和电流、低直流电阻特性，能在大电流工况下保持电感值稳定，减少能量损耗。广泛应用于服务器电源、光伏逆变器、电动工具等对功率与可靠性要求较高的场景。

（二）关键参数范围界定

针对一体成型电感与半屏蔽式串联电感，其核心参数存在明确范围：电感值范围为0.33μH至22μH，可适配中低频段的储能与滤波需求；饱和电流范围为0.8A至64A，覆盖从消费电子小功率场景（0.8A~5A）到工业大功率场景（30A~64A）的全需求。不同参数规格的产品对应不同的线径、线圈匝数与磁芯材料，需通过精准测试确保参数达标。

二、表面贴装电感的核心特点

表面贴装电感相较于传统直插式电感，凭借其结构与工艺优势，具备以下核心特点，适配现代电子设备的小型化、高集成度发展需求：

（一）小型化设计，适配高密度集成

表面贴装电感一般采用SMD封装，体积小巧、厚度薄，相较于直插式电感可大幅缩减PCB板占用空间。尤其是小尺寸封装型号（如0402、0603），能满足智能手机、智能手表等极致小型化设备的设计需求，同时适配高密度PCB布局，提升系统集成度。

（二）自动化贴装，提升生产效率

SMD封装的标准化设计使其可适配贴片机自动化生产流程，无需人工插装与焊接，大幅提升生产效率，降低人工成本与人为误差。这一特点使其成为大批量生产的消费电子、工业电子产品的优选电感类型。

（三）磁性能优异，抗干扰能力强

半屏蔽式与一体成型电感均具备磁屏蔽设计，能有效抑制工作时产生的电磁辐射，减少对周边元件的干扰；同时可抵御外部杂散磁场的影响，确保电感值稳定，提升整个电子系统的电磁兼容性（EMC）。功率电感则通过优化磁芯材料，减少磁滞损耗与涡流损耗，提升能量转换效率。

（四）机械强度高，可靠性优异

一体成型电感采用整体压制成型工艺，线圈与磁芯结合紧密，机械强度高，抗振动、抗冲击能力强；半屏蔽式与功率电感也通过优化封装结构提升稳定性，能适应工业现场、汽车等恶劣工作环境的振动与冲击需求，确保长期稳定工作。

（五）宽电流适配，场景覆盖全面

从0.8A的小电流半屏蔽式电感到64A的大功率一体成型电感，表面贴装电感的电流适配范围极广，可覆盖消费电子、工业控制、新能源汽车等不同功率等级的应用场景，具备极强的场景适配性。

三、表面贴装电感的核心参数

表面贴装电感的性能由多项核心参数决定，准确测试这些参数是保障其适配应用场景的关键，主要包括以下几类：

（一）电感值（L）

电感值是电感的核心参数，表征其储能能力，单位为亨利（H），常用微亨（μH）、纳亨（nH）。一体成型与半屏蔽式串联电感的电感值范围为0.33μH~22μH，电感值的精度直接影响滤波效果与电路谐振频率，常见精度等级为±5%（J级）、±10%（K级）。

（二）饱和电流（Isat）

饱和电流是指电感值下降到额定值一定比例（通常为10%或30%）时的电流，是衡量电感大电流承载能力的关键参数。一体成型与半屏蔽式串联电感的饱和电流范围为0.8A~64A，饱和电流越大，越适用于大电流工况。超过饱和电流后，电感值急剧下降，滤波与储能功能失效，可能导致电路故障。

（三）直流电阻（DCR）

指电感线圈的直流电阻，单位为毫欧（mΩ）。DCR越小，电流通过时的损耗越小，能量转换效率越高。尤其是在大电流场景下，低DCR可有效减少发热，提升系统可靠性。优质表面贴装电感的DCR可低至几毫欧。

（四）工作频率范围

指电感能稳定工作的频率区间，超过上限频率后，电感的寄生电容与寄生电阻会显著增大，电感值大幅衰减。表面贴装电感的工作频率范围通常为几十kHz至几MHz，不同磁芯材料（如铁氧体、合金粉）的电感适配频率不同，需根据应用电路的工作频率选型。

（五）温度范围

指电感能正常工作的环境温度区间，通常为-40℃~125℃。温度变化会影响磁芯材料的磁导率，进而导致电感值变化，优质电感通过优化磁芯材料与工艺，可将温度系数控制在较低范围，确保宽温环境下性能稳定。

四、表面贴装电感的封装形式与引脚数

表面贴装电感产品采用标准化SMD封装，适配不同尺寸、功率需求的应用场景。常见封装形式以尺寸代码命名（如0402、0603等，单位为英寸，前两位为长度，后两位为宽度），引脚数均为2引脚，结构简洁，适配自动化贴装。具体封装形式及特点如下：

（一）0402封装（1.0mm×0.5mm）

封装特点：超小型化封装，体积极小，适用于极致小型化的电子设备，如智能手机、智能手表、蓝牙耳机等。该封装电感的电感值通常较小（0.33μH~10μH），饱和电流较低（0.8A~3A），属于小功率电感范畴。

引脚数：2引脚，采用两端焊盘设计，贴装时直接焊接于PCB板的焊盘上，无需打孔，节省PCB空间。

（二）0603封装（1.6mm×0.8mm）

封装特点：小型化封装，尺寸略大于0402，适配性更广，是消费电子领域的常用封装。电感值范围覆盖0.33μH~22μH，饱和电流范围1A~5A，可满足便携式电源、小型传感器等小功率场景需求。

引脚数：2引脚，焊盘尺寸适配常规贴片机精度，生产良率高，成本可控。

（三）0805封装（2.0mm×1.25mm）

封装特点：中小型封装，平衡了尺寸与功率承载能力，适用于平板电脑、路由器、小型电源模块等场景。电感值范围0.33μH~22μH，饱和电流范围2A~10A，部分大功率型号可达到15A。

引脚数：2引脚，焊盘接触面积较大，焊接可靠性高，抗振动能力优于0402、0603封装。

（四）1206封装（3.2mm×1.6mm）

封装特点：中型封装，具备较强的功率承载能力，适用于工业控制模块、服务器辅助电源、汽车电子低功率模块等场景。电感值范围0.33μH~22μH，饱和电流范围5A~25A，直流电阻较低，能量损耗小。

引脚数：2引脚，封装机械强度高，散热性能较好，可适应中等功率工况下的长期工作。

（五）2520封装（6.4mm×5.0mm）

封装特点：大功率封装，体积较大，散热性能优异，适用于新能源汽车电源模块、工业变频器、光伏逆变器等大功率场景。电感值范围0.33μH~22μH，饱和电流范围可达30A~64A，适配一体成型电感与大功率半屏蔽式电感。

引脚数：2引脚，采用大尺寸焊盘与加厚引脚设计，电流承载能力强，焊接稳定性高，可满足大功率工况下的可靠连接需求。

（六）3225封装（8.0mm×6.4mm）

封装特点：超大功率封装，专为极高电流场景设计，适用于大型工业电源、新能源汽车主逆变器等场景。电感值范围0.33μH~22μH，饱和电流可达到64A，采用高导热磁芯材料与优化封装结构，散热效率极高。

引脚数：2引脚，引脚采用铜合金材质，电流承载能力强，抗疲劳、抗腐蚀性能优异，适应恶劣工业环境。

五、谷易电子表面贴装电感SMD封装测试座适配

表面贴装电感的性能测试需覆盖电感值、饱和电流、直流电阻、温度稳定性等多项关键指标，尤其是一体成型与半屏蔽式串联电感的参数范围需精准验证，对测试设备的适配性、精度与稳定性提出严苛要求。谷易电子推出的表面贴装电感SMD封装测试适配方案，凭借高适配性、高精度、高可靠性的核心优势，可匹配表面贴装电感的测试需求，提供全流程、全方位的测试解决方案。该方案涵盖定制化测试座、高精度测试系统、宽温测试环境三大核心组件，确保测试结果的准确性与可靠性。

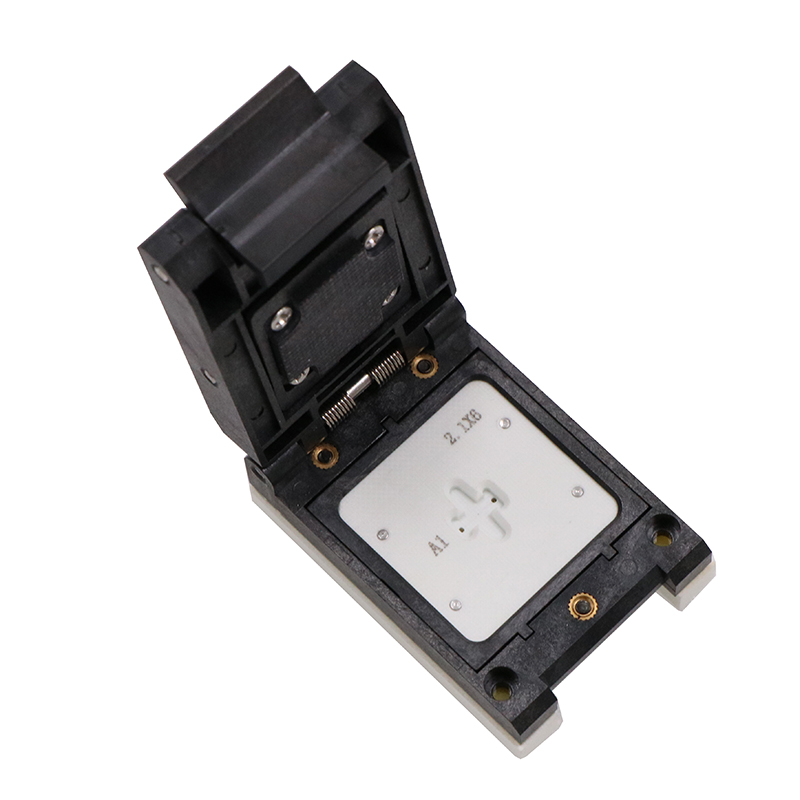

（一）定制化SMD封装测试座

谷易电子测试座采用定制化精准设计，可适配表面贴装电感的各类SMD封装形式（0402、0603、0805、1206、2520、3225等）。测试座的接触探针采用高耐磨、高导电的贵金属合金材质，接触电阻小（≤20mΩ）且稳定性高，可确保测试过程中电感与测试系统的可靠导通，避免因接触不良导致测试数据失真。针对不同封装尺寸，测试座采用模块化设计，可快速更换测试夹具，提升测试效率。同时，测试座具备优异的宽温适配性能，可耐受-55℃~150℃的极端温度环境，适配温度稳定性测试需求；其绝缘外壳采用耐高温、耐腐蚀的工程塑料，确保测试过程的安全性，且使用寿命长，可满足大批量电感的连续测试需求。

（二）高精度测试系统

配套的高精度测试系统具备灵活的参数配置功能，可根据不同型号表面贴装电感的规格参数（如电感值范围0.33μH~22μH、饱和电流范围0.8A~64A等），精准设置测试参数，支持电感值精度测试、饱和电流阈值测试、直流电阻测试、频率特性测试、温度系数测试等多项关键指标的自动化测试。

系统集成了高精度LCR测试仪、大功率电流源、低电阻测试仪等核心设备，电感值测量精度优于±0.1%，电流输出精度优于±0.01%，可精准模拟不同工况下的电流信号，捕获电感的性能响应。通过内置的数据分析算法，系统可自动计算电感的精度等级、饱和电流阈值、温度系数等关键参数，并生成详细的测试报告，包含参数变化曲线、合格判定结果等信息，为企业质量管控提供精准的数据支撑。系统具备实时监控与报警功能，当测试过程中出现参数异常（如电感值超出精度范围、电流过载）时，可立即发出报警信号并自动切断测试回路，确保测试过程的安全性与可控性。

（三）宽温测试环境

为精准测试表面贴装电感的温度稳定性，谷易电子测试方案配备了专业的宽温测试环境，核心为高精度恒温箱。恒温箱采用先进的温度调节技术，温度调节范围覆盖-55℃~150℃，温度控制精度优于±0.5℃，可模拟不同应用场景的温度环境（如消费电子常温环境、工业高温环境、户外低温环境）。测试过程中，系统可实时采集不同温度下电感的电感值、直流电阻等参数，分析温度对电感性能的影响，精准计算温度系数。同时，恒温箱具备良好的保温与散热结构，确保箱内温度均匀性，避免因温度分布不均导致测试数据失真，保障测试结果的重复性与可靠性。

表面贴装电感凭借小型化、自动化贴装、宽电流适配等优势，成为现代电子系统的核心被动元件，其中半屏蔽式、一体成型、功率电感三类产品覆盖不同功率场景，一体成型与半屏蔽式串联电感的0.33μH~22μH电感范围、0.8A~64A饱和电流范围精准匹配中高低功率需求。其核心参数直接决定应用适配性，丰富的SMD封装形式可满足不同尺寸与功率需求。精准、全面的性能测试是保障表面贴装电感品质的关键。

谷易电子表面贴装电感SMD封装测试适配方案通过定制化测试座、高精度测试系统与宽温测试环境的协同配合，实现了对不同类型、不同封装表面贴装电感的全场景、高精度测试，为企业提升产品质量、降低测试成本、增强市场竞争力提供了有力支撑。在电子设备向高功率密度、小型化、高可靠性方向发展的趋势下，专业、高效的表面贴装电感测试解决方案将成为企业保障产品品质的核心竞争力。
