IGBT（绝缘栅双极晶体管）及功率模块作为电能转换与控制的核心器件，被誉为现代电力系统的“神经中枢”，融合了MOSFET的高频开关特性与BJT的高耐压、大电流承载能力，是实现电能高效传输、精准控制的关键支撑，广泛渗透于新能源、工业控制、智能电网等多个核心领域。随着双碳战略推进与新兴产业爆发，IGBT/功率模块向着高功率密度、小型化、耐高温、长寿命方向快速迭代，封装技术作为决定其性能发挥、环境适配性的核心环节，成为行业技术突破的重点。

Tpak封装作为功率元器件领域的先进封装形式，凭借小型化、高散热、低损耗、高可靠性的核心优势，已成为车规级、工业级IGBT/功率模块的主流封装选择，尤其在新能源汽车、光伏储能、数据中心等高端场景中广泛应用。老化测试作为IGBT/功率模块出厂前、研发中不可或缺的核心环节，直接决定产品的长期运行稳定性与使用寿命，而Tpak封装的结构特性的，对老化测试的精准度、适配性、可靠性提出了严苛要求。传统老化测试方案易出现接触不良、温度控制不均、信号干扰、封装损伤等痛点，难以满足Tpak封装的测试需求。

谷易电子深耕功率元器件测试领域，立足Tpak封装的结构特点与多场景老化测试需求，针对性推出Tpak封装IGBT/功率模块老化测试座系列产品，以精准温控、稳定接触、高适配性、长耐用性的核心优势，深度匹配Tpak封装老化测试的各项严苛条件，精准解决行业测试痛点，为IGBT/功率模块的研发验证、量产抽检、可靠性评估提供稳定高效的硬件支撑，助力Tpak封装功率元器件在各高端场景的安全落地与高效应用。

二、Tpak封装IGBT/功率模块—全场景渗透，赋能产业升级

Tpak封装IGBT/功率模块的核心价值在于“高效散热、小型化集成、稳定可靠”，其封装设计充分适配高功率、高频率、复杂工况的应用需求，目前已广泛应用于新能源汽车、光伏储能、工业控制、数据中心四大核心领域，成为推动各行业电气化、智能化升级的重要支撑，具体应用场景解析如下：

（一）新能源汽车场景：核心动力支撑，保障高效续航

新能源汽车是Tpak封装IGBT/功率模块最核心的应用场景，其主驱逆变器、车载充电器、DC-DC转换器等核心部件均需依赖高性能IGBT模块实现电能转换与控制，直接决定车辆的续航里程、动力性能与安全稳定性。Tpak封装凭借小型化、高功率密度的优势，可有效节省逆变器内部空间，适配新能源汽车紧凑的安装环境；同时其优异的散热性能，能快速导出IGBT工作时产生的大量热量，避免高温导致的性能衰减或损坏，保障逆变器长期稳定运行。例如，特斯拉Model 3的主驱逆变器便采用了Tpak封装功率模块，每台主驱逆变器装载24个Tpak模块，每个模块封装两个SiC MOSFET芯片，充分发挥了Tpak封装在提升电驱系统性能、降低能耗方面的优势，助力车辆实现高效续航与动力输出。此外，在新能源汽车的车载空调、电池管理系统中，Tpak封装IGBT也发挥着重要作用，实现电力的精准控制与高效转换。

（二）光伏储能场景：高效能量转换，助力清洁能源落地

在光伏、储能领域，IGBT/功率模块承担着光伏逆变器、储能PCS（储能变流器）的核心电能转换任务，将光伏板产生的直流电转换为交流电并入电网，或实现储能电池的充放电控制，其性能直接影响光伏储能系统的发电效率与稳定性。Tpak封装具备低导通损耗、高开关频率的特点，可有效降低电能转换过程中的能量损耗，提升光伏逆变器的转换效率；同时其宽温适配能力，能适应户外高温、低温等复杂环境，保障光伏储能系统在不同气候条件下稳定运行。随着1500V光伏逆变器渗透率提升，Tpak封装IGBT/功率模块凭借高耐压、高可靠性的优势，已成为中大功率光伏储能系统的首选，助力清洁能源的高效利用与存储。

（三）工业控制场景：精准动力控制，推动生产高效化

工业控制领域是IGBT/功率模块的传统核心应用场景，Tpak封装凭借高可靠性、抗干扰能力强的优势，广泛应用于工业变频器、伺服驱动器、机床设备、高压变频器等设备中。在工业变频器中，Tpak封装IGBT通过控制电机的转速和扭矩，实现对生产设备运行速度和功率的精确调节，满足不同生产工艺的需求，同时其低损耗特性可降低设备能耗，提升生产效率；在伺服驱动器中，Tpak封装IGBT凭借快速开关速度，实现电机的精准定位与速度控制，确保精密加工机床的加工精度；在化工、冶金等高温、高干扰工业场景中，Tpak封装的密封结构与散热设计，能有效抵御恶劣环境影响，保障设备长期稳定运行，减少停机损耗。

（四）数据中心场景：稳定供电保障，支撑算力升级

随着人工智能、大数据产业的快速发展，数据中心的算力需求持续提升，对供电系统的稳定性、高效性提出了更高要求。Tpak封装IGBT/功率模块应用于数据中心的UPS电源、服务器电源、储能备份系统中，实现电能的高效转换与稳定供电，避免电压波动、断电等问题对服务器运行造成影响。宏微科技等企业推出的Tpak封装产品，已实现小批供货，适配主流AIDC供电架构，兼顾损耗、结温、频率效率等关键性能，为数据中心的稳定运行提供可靠的功率支撑，助力算力产业升级。

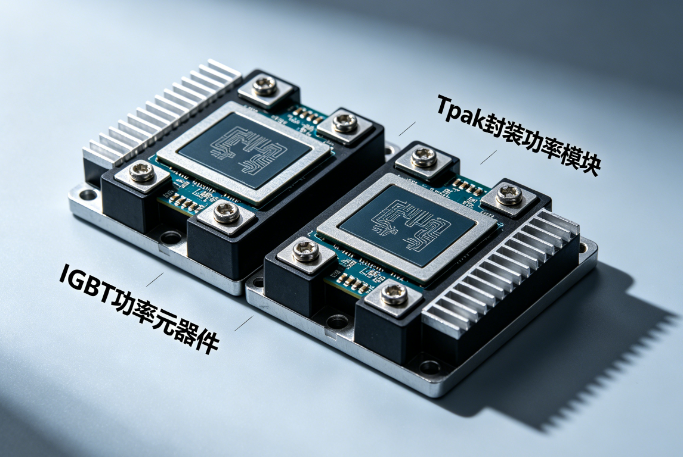

三、Tpak封装IGBT/功率模块的核心封装特点

Tpak封装作为专为高功率、小型化IGBT/功率模块设计的先进封装形式，结合了传统封装的优势与行业应用需求，在结构设计、散热性能、电气特性、可靠性等方面具备显著优势，其核心特点精准匹配高端场景的严苛要求，具体解析如下：

（一）小型化集成设计，适配紧凑安装场景

Tpak封装采用扁平化、紧凑化结构设计，相较于传统TO封装、DIP封装，体积缩小30%-50%，重量更轻，可有效节省终端设备的安装空间，尤其适配新能源汽车逆变器、小型光伏逆变器、便携式工业设备等空间受限的场景。同时，Tpak封装支持多芯片集成，可将IGBT芯片、续流二极管芯片集成于同一封装体内，减少器件之间的连接损耗，提升功率密度，满足高功率、小型化的应用需求，例如单颗Tpak封装模块可实现数十千瓦的功率输出，适配中大功率场景的应用。

（二）高效散热结构，提升长期运行稳定性

散热性能是IGBT/功率模块长期稳定运行的关键，Tpak封装采用底部散热焊盘设计，散热焊盘与芯片直接接触，热阻极低（通常≤0.5℃/W），可快速将芯片工作时产生的热量导出至散热片，有效降低芯片结温，避免高温导致的性能衰减、寿命缩短甚至损坏。同时，封装外壳采用耐高温、高导热绝缘材料，进一步提升散热效率，使Tpak封装IGBT/功率模块可在-40℃~150℃的宽温范围内稳定工作，适配高温、高功率工况下的长期运行需求，尤其适合新能源汽车、工业变频器等高温场景。

（三）低损耗电气特性，提升电能转换效率

Tpak封装优化了引脚布局与内部连接结构，采用短引脚设计，减少寄生电感与寄生电容，降低开关损耗与导通损耗，提升IGBT/功率模块的电能转换效率。同时，封装内部采用高绝缘材料，绝缘性能优异，可有效避免引脚之间的漏电、短路问题，保障电气性能的稳定性；引脚采用镀金工艺，接触电阻低且稳定，减少信号传输过程中的衰减，确保IGBT/功率模块的控制信号精准传输，适配高频开关工况，进一步降低能耗，契合节能减排的行业趋势。

（四）高可靠性密封设计，适配复杂工况

Tpak封装采用全密封结构设计，可有效抵御灰尘、湿气、腐蚀性气体等外界环境的影响，防护等级可达IP67，适配户外、工业恶劣环境等复杂工况。同时，封装外壳采用高强度耐冲击材料，具备优异的机械可靠性，可承受振动、冲击等外力影响，避免封装破损、引脚脱落等问题，确保IGBT/功率模块在运输、安装、运行过程中的稳定性。此外，Tpak封装的热膨胀系数与芯片、散热片高度匹配，可有效缓解高低温循环过程中的热应力，减少封装开裂风险，延长产品使用寿命，满足车规级、工业级产品的长寿命要求（通常≥10年）。

（五）标准化接口，适配多场景测试与应用

Tpak封装采用标准化引脚布局与接口设计，适配不同厂家、不同规格的IGBT/功率模块，通用性强，同时便于自动化安装、测试与维护。其引脚间距合理，既保障了电气性能的稳定性，又便于测试座的精准对接，为老化测试、电性能测试等环节提供了便利，可适配研发验证、量产抽检等全场景测试需求，提升测试效率与兼容性。

四、Tpak封装IGBT/功率模块老化测试核心条件要求

老化测试是验证Tpak封装IGBT/功率模块长期运行稳定性、可靠性的核心测试环节，其核心目的是模拟产品在实际应用场景中的长期工作状态，筛选出早期失效产品，确保出厂产品的质量与可靠性。结合Tpak封装的结构特点与多场景应用需求，老化测试需覆盖高温老化、电应力老化、环境老化、机械老化四大核心维度，制定差异化、严苛的测试条件，同时需适配谷易电子Tpak封装老化测试座的测试能力，具体要求如下：

（一）高温老化测试条件（核心测试环节）

高温老化是Tpak封装IGBT/功率模块老化测试的核心，目的是模拟高温工况下的长期运行状态，加速产品老化，验证芯片与封装的稳定性，具体要求如下：

老化温度：根据应用场景差异化设定，车规级产品老化温度为125℃~150℃（模拟新能源汽车逆变器高温工况），工业级产品为105℃~125℃（模拟工业变频器高温工况），光伏储能、数据中心产品为85℃~105℃；高温老化时间≥1000小时，确保充分模拟长期运行状态，筛选出早期失效产品。

温度控制精度：老化过程中温度波动≤±2℃，温度均匀性≤±3℃，避免局部温度过高导致芯片损坏或测试数据偏差；同时需实时监测芯片结温，确保结温不超过芯片额定结温（通常≤175℃），避免高温导致的封装开裂、芯片烧毁。

散热适配：老化测试过程中需模拟实际应用中的散热条件，配备专用散热片，散热风速≥2m/s，确保Tpak封装的散热焊盘与散热片紧密接触，热阻控制在设计范围内，避免因散热不良导致的老化测试失效，贴合Tpak封装的高效散热特性。

（二）电应力老化测试条件

电应力老化是验证Tpak封装IGBT/功率模块在额定电应力下长期运行稳定性的关键，需模拟实际工作中的电压、电流应力，避免电应力过大导致的器件失效，具体要求如下：

电压应力：施加额定直流母线电压，波动≤±5%，同时叠加额定栅极驱动电压，确保IGBT/功率模块工作在额定导通、关断状态；对于车规级产品，需额外施加电压浪涌测试（浪涌电压为额定电压的1.2倍，持续10ms），验证封装的绝缘性能与电压耐受能力。

电流应力：施加额定工作电流，老化过程中电流波动≤±3%，同时覆盖轻载、满载、过载（1.1倍额定电流）三种工况，每种工况持续运行200小时，验证不同负载下的运行稳定性；对于大功率Tpak封装模块，需确保电流分布均匀，避免局部电流过大导致的芯片损坏。

开关频率：按照产品额定开关频率进行老化测试（通常为10kHz~100kHz），确保IGBT/功率模块在高频开关工况下的稳定性，避免开关损耗过大导致的老化加速，贴合Tpak封装低损耗、高频适配的特性。

（三）环境老化测试条件

环境老化主要验证Tpak封装IGBT/功率模块在复杂环境下的适应能力，结合其应用场景，重点覆盖高低温循环、湿热老化、盐雾老化三大测试，具体要求如下：

高低温循环老化：温度范围-40℃~150℃，循环次数≥1000次，每次循环包括升温（1℃/min）、高温保温（30min）、降温（1℃/min）、低温保温（30min）四个阶段，验证封装的热稳定性与抗热应力能力，避免高低温循环导致的封装开裂、引脚脱落。

湿热老化：温度85℃、湿度85%RH，持续运行1000小时，测试后验证IGBT/功率模块的绝缘性能、电气性能无衰减，无短路、漏电问题，适配户外、潮湿等复杂环境，契合Tpak封装全密封的结构优势。

盐雾老化：针对工业、户外应用场景，进行48小时盐雾测试（5%NaCl溶液），测试后封装无腐蚀、引脚无氧化，电气性能正常，验证Tpak封装的抗腐蚀能力，确保在恶劣工业环境下的长期稳定性。

（四）机械老化测试条件

机械老化主要验证Tpak封装IGBT/功率模块的机械可靠性，模拟运输、安装、运行过程中的振动、冲击等外力影响，具体要求如下：

振动老化：振动频率10~2000Hz，加速度10g，振动时间≥100小时，分别进行X、Y、Z三个方向的振动测试，测试后封装无破损、引脚无松动，电气性能正常，验证封装的机械强度与引脚连接稳定性。

冲击老化：冲击加速度50g，冲击时间1ms，冲击次数≥100次，测试后封装无开裂、芯片无脱落，确保IGBT/功率模块在运输、安装过程中能承受冲击外力，保障产品可靠性。

（五）量产老化测试条件

针对量产场景，老化测试需兼顾效率与质量，满足大批量测试需求，具体要求如下：

耐用性要求：测试座插拔寿命≥100万次，远高于行业标准，适配大批量量产测试需求，避免频繁更换测试座导致的生产成本增加、测试效率下降，尤其适配新能源汽车、光伏储能等大规模量产场景。

测试效率：支持手动测试、ATE自动化测试设备对接，测试节拍≤10秒/颗，可实现多颗Tpak封装模块同时老化测试，提升量产测试效率，降低人工成本，确保产品快速交付。

误检率控制：测试误检率＜0.2%，确保量产产品质量管控精准，避免不合格产品流入市场，降低终端设备故障风险，尤其车规级、医疗级应用场景对误检率要求更为严苛。

五、谷易电子Tpak封装老化测试座协同应用价值

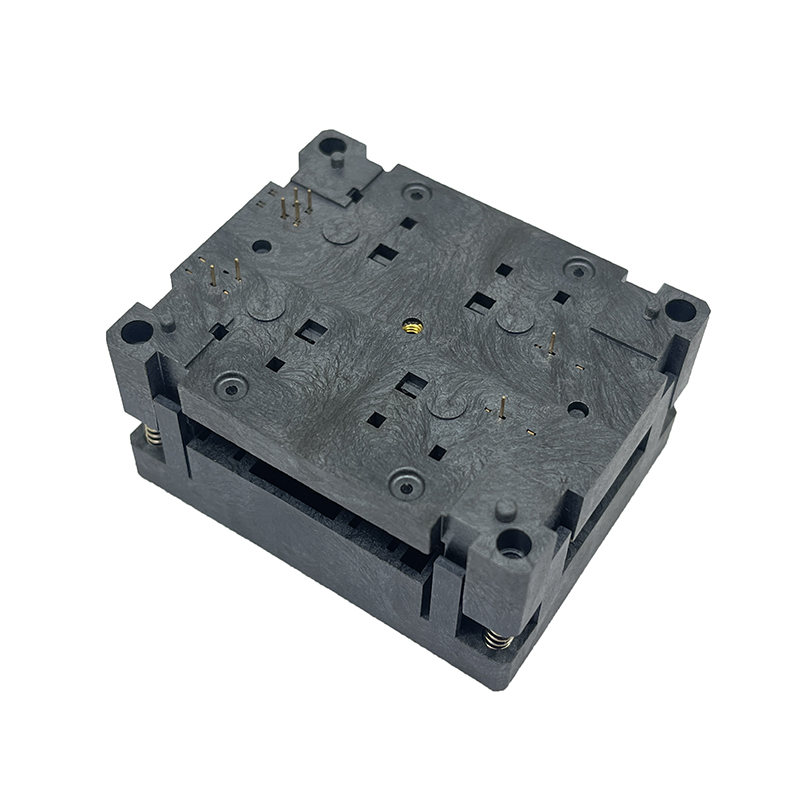

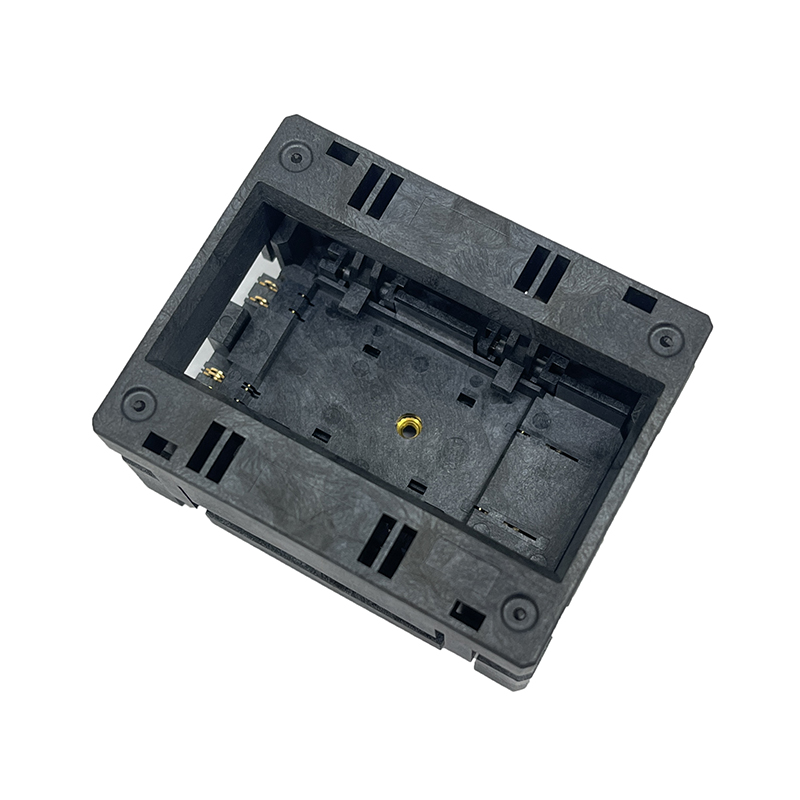

谷易电子针对Tpak封装IGBT/功率模块的结构特点、老化测试痛点，结合上述严苛测试条件，推出定制化Tpak封装老化测试座系列产品，深度适配Tpak封装的小型化、高散热、高可靠性特性，完美匹配高温、电应力、环境等多维度老化测试需求，精准解决传统测试座接触不良、温度控制不均、易损伤封装、适配性差等核心痛点，为Tpak封装IGBT/功率模块全流程老化测试提供稳定可靠的硬件支撑，核心协同价值如下：

（一）精准适配Tpak封装，杜绝封装损伤

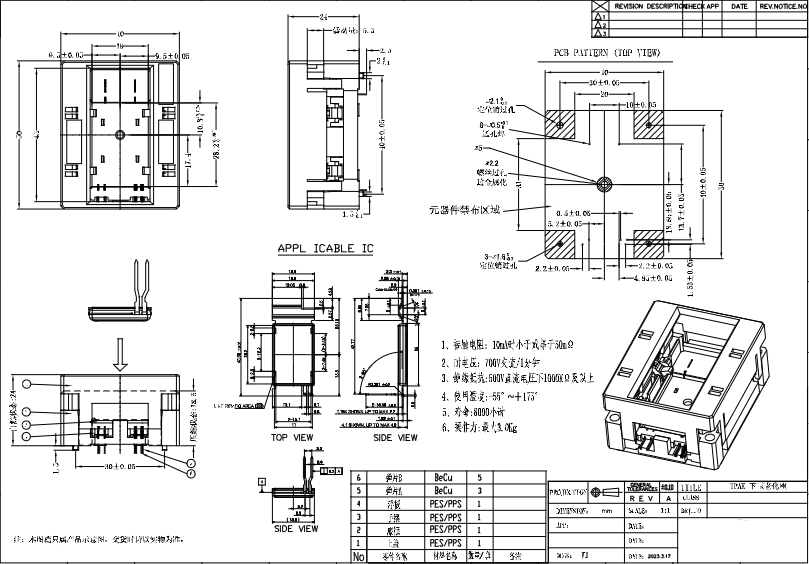

谷易电子Tpak封装老化测试座采用三维扫描建模技术，精准匹配Tpak封装的外形尺寸、引脚布局、散热焊盘位置，定制专属限位结构与精密导向槽，定位精度≤0.3μm，完美适配Tpak封装的小型化、细间距特点。采用弹性压合设计，压合力度可精准调节（0.5~5N），确保测试座与Tpak封装的引脚、散热焊盘紧密接触，同时避免压合力度过大导致的封装开裂、引脚变形；测试座采用耐磨、耐高温绝缘材料，与Tpak封装接触部位无尖锐结构，插拔过程无划伤、无磨损，可完美保护封装本体与引脚，适配研发反复测试、量产大批量抽检的全场景需求。

（二）高效散热协同，保障高温老化精准性

针对Tpak封装高效散热的特性，谷易电子老化测试座优化散热结构设计，测试座底部集成高导热散热底座，与Tpak封装的散热焊盘紧密贴合，热阻≤0.3℃/W，可快速导出老化测试过程中产生的热量，配合外部散热系统，实现温度的精准控制。同时，测试座内置温度传感器，可实时监测Tpak封装的表面温度与芯片结温，温度监测精度≤±1℃，当温度超出设定范围时自动报警，避免高温导致的芯片损坏、测试失效，完美匹配高温老化测试中温度控制精度、散热适配的严苛要求，确保高温老化测试数据真实有效。

（三）稳定电接触，保障电应力老化可靠性

谷易电子Tpak封装老化测试座采用进口高弹性铍铜探针，表面镀10μm厚硬金，接触阻抗稳定≤5mΩ，远低于行业标准，可彻底消除接触电阻带来的信号衰减、电应力分布不均等问题，保障电应力老化过程中电压、电流的稳定传输。探针布局严格匹配Tpak封装的引脚分布，电源引脚、信号引脚、接地引脚分区排布，有效抑制电磁干扰与信号串扰，避免电应力测试过程中出现短路、漏电等问题；同时，探针具备优异的弹性与耐磨性，可承受高频插拔与长期电应力冲击，确保电应力老化测试的稳定性与可靠性，适配高频开关、多负载工况下的老化测试需求。

（四）宽环境适配，应对复杂老化测试场景

测试座主体采用阳极硬化铝合金+耐高温PEEK复合材料，可在-55℃~180℃宽温范围内稳定工作，完全覆盖Tpak封装IGBT/功率模块环境老化测试的温湿度要求，适配高低温循环、湿热老化等复杂测试场景。测试座采用全密封防静电结构，具备优异的EMI电磁屏蔽能力与防水防潮性能，可有效抵御灰尘、湿气、盐雾等外界环境影响，确保在湿热、盐雾老化测试中，测试座性能稳定，不影响测试数据精准度；同时，测试座具备优异的抗振动、抗冲击能力，可适配机械老化测试中的振动、冲击工况，保障测试过程中接触稳定，无松动、无脱落。

（五）高可靠耐用，适配量产与多场景测试需求

探针采用高强度铍铜合金材质，经过疲劳强化工艺处理，额定插拔寿命突破120万次，远高于行业通用标准与量产测试需求，量产测试长期稳定无故障，大幅降低测试座更换成本，尤其适配新能源汽车、光伏储能等大规模量产场景。测试座采用模块化设计，探针可单独更换，后期维护成本低、维修便捷；同时兼容手动测试台、ATE自动化测试设备，可无缝对接研发验证、量产老化测试、可靠性评估全流程，支持多颗Tpak封装模块同时测试，测试节拍≤8秒/颗，大幅提升测试效率。此外，测试座支持定制化适配，可根据不同规格Tpak封装IGBT/功率模块的参数需求，调整探针布局、压合力度与散热参数，满足差异化测试需求，误检率控制在0.15%以内，确保量产质量管控精准。

（六）实际应用案例

某新能源汽车零部件企业在Tpak封装IGBT模块（用于主驱逆变器）量产老化测试中，采用谷易电子定制化老化测试座，解决了传统测试座接触不良、温度控制不均、易损伤封装等问题，高温老化测试效率提升70%，模块老化测试达标率从98.2%提升至99.9%，误检率从3.8%降至0.08%，大幅降低生产成本，助力产品快速通过车规认证并批量交付；某光伏储能企业采用谷易电子Tpak封装老化测试座，适配1500V光伏逆变器用功率模块的老化测试，满足宽温、高电应力测试需求，测试数据稳定性提升85%，有效筛选出早期失效产品，保障光伏储能系统的长期稳定运行；某工业控制企业采用谷易电子测试座，完成Tpak封装IGBT模块的高低温循环、振动老化测试，解决了传统测试座环境适配性差的痛点，测试合格率提升至99.8%，助力工业变频器产品在恶劣工况下稳定运行。

IGBT/功率模块作为电能转换与控制的核心器件，市场需求持续攀升，Tpak封装凭借小型化、高散热、低损耗、高可靠性的核心优势，已成为高端IGBT/功率模块的主流封装选择，其应用场景持续拓展，对老化测试的精准度、适配性、可靠性提出了更高要求。老化测试作为保障Tpak封装IGBT/功率模块长期运行稳定性的核心环节，需覆盖高温、电应力、环境、机械等多维度，制定严苛的测试条件，而测试座作为老化测试的核心硬件，其性能直接决定测试效率与数据质量。

谷易电子Tpak封装老化测试座，以精准适配、高效散热、稳定接触、宽环境适配、高可靠耐用的核心优势，深度贴合Tpak封装的结构特点与老化测试标准，精准解决了行业内接触不良、温度控制不均、易损伤封装、测试效率低等核心痛点，为Tpak封装IGBT/功率模块的研发性能验证、量产质量管控、可靠性评估提供了稳定、高效、精准的硬件支撑，完美适配新能源汽车、光伏储能、工业控制、数据中心等多场景测试需求。
