AI服务器、边缘算力终端、智能车载与高集成嵌入式设备高速迭代，设备功耗层级分化加剧、供电架构日趋复杂，电源管理芯片（PMIC）作为整机供电中枢，直接管控多路电压分配、负载动态调节与全域电路保护，是保障AI芯片高负载稳定运行的核心器件。相较于普通消费级芯片，AI专用电源芯片具备大电流、高瞬态响应、低纹波、宽温域工作等特性，测试环节除基础电气参数校验外，还需完成动态负载、长期老化、极限环境应力等专项验证。

一、AI算力加持，电源芯片成为设备稳定运行的命脉

电源管理芯片（PMIC）涵盖集成式多通道电源芯片、独立LDO、DC/DC降压芯片、负载开关芯片等品类，主要负责设备电压转换、电流分配、待机功耗管控以及过压、过流、过热、短路防护，相当于电子设备的“电力调度中心”。

在AI算力应用场景下，GPU、MCU、内存颗粒等高算力器件存在频繁启停、负载骤升骤降的工况，瞬时电流波动可达数十至上百安培。劣质或参数不达标的电源芯片，极易出现电压塌陷、纹波超标、保护误触发、高温失效等问题，直接引发AI算力降频、设备蓝屏重启、元器件烧毁等故障。因此，电源芯片也是算力设备中通过率管控最严格、测试项目最多的半导体器件。

当前电源芯片已全面覆盖AI算力服务器、车载智驾系统、工业自动化设备、端侧AI终端、新能源储能设备、高端消费电子等领域，按照应用等级可划分为消费级、工业级、车规级三大层级，不同层级对应差异化测试准入门槛。

二、电源芯片主流封装与引脚结构详解

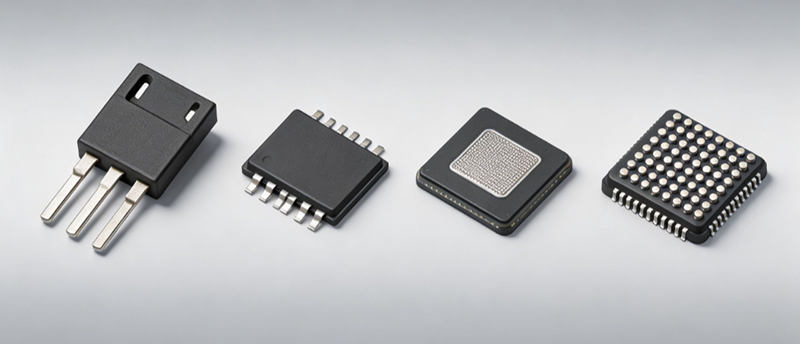

根据输出功率、集成度、散热需求以及量产测试模式，电源芯片衍生出直插、贴片、无引脚封装三大类，不同封装引脚布局、散热能力、寄生参数及测试难度差异明显，适配不同算力场景：

1、TO-220/TO-252直插封装

大功率电源芯片专用封装，引脚数量少、承载电流大，自带独立散热焊盘，散热性能优异，主要用于大功率DC/DC芯片、多路集成电源模块，适配AI服务器副电源、工业大功率供电单元。封装结构坚固、抗振动冲击，测试门槛低，多用于高电流、高耐压的功率型电源器件。

2、SOP/SOIC/SSOP贴片封装

行业通用常规封装，引脚双侧排列，常规引脚8~32脚，引脚间距1.27mm/0.65mm，兼顾体积、成本与散热性能。多用于中端集成式PMIC、多路LDO稳压芯片，广泛应用于工业工控、普通AI终端、家电控制板，适配常规量产测试与老化验证。

3、QFN/DFN无引脚封装（AI算力主流）

当前高端AI终端、车载算力设备首选封装，底部搭载大面积散热焊盘，无外露引脚，引脚密集排布，常见20~48脚规格。该封装寄生参数极低、瞬态响应性能优异，能够适配高频动态负载场景；缺点为底部焊盘密集，极易出现虚接、短路问题，对测试治具定位精度、接触均匀性要求严苛。

4、BGA封装（超高集成算力芯片）

面向高阶服务器专用PMIC，底部阵列锡球导通，集成数十路电源通道，可同时为GPU、内存、主控芯片分级供电。集成度最高、布线最优，但测试难度最大，需专用低寄生测试座完成电气校验与老化测试。

三、AI场景下电源芯片六大核心测试条件与行业标准

电源芯片测试严格遵循JEDEC JESD301、JESD22系列标准以及AEC-Q100车规规范，区别于普通芯片仅做基础电性抽检，AI配套电源芯片必须完成电性参数、动态负载、环境适应性、长期老化、保护功能、信号完整性六大类测试，全方位规避高负载工况下的失效风险。

1、基础电气静态测试（量产全检）

所有电源芯片出厂必测项目，主要校验静态工况下核心参数是否符合规格书标准。测试内容包含输入输出电压精度、线性调整率、负载调整率、静态待机功耗、关断漏电流、基准电压偏差。行业通用验收标准：输出电压误差≤±1%，负载调整率＜±3%，线性调整率＜±2%，从源头筛选参数漂移、功耗异常的不良品，保障静态供电稳定性。

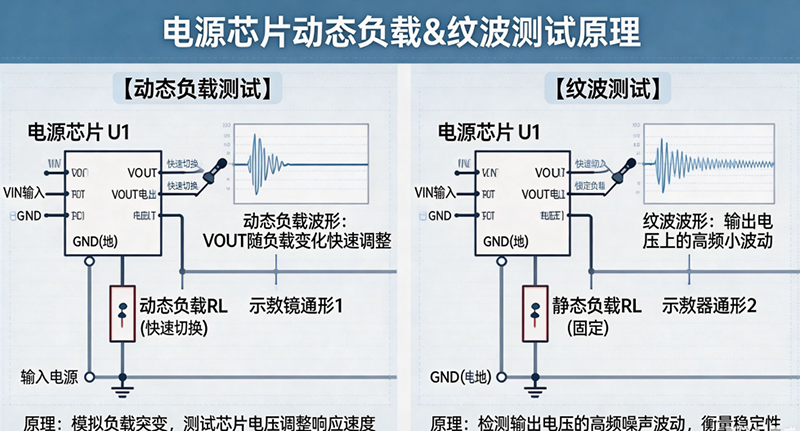

2、动态负载瞬态响应测试（AI场景专属）

专为AI高负载场景设立的专项测试，模拟算力芯片轻载↔满载快速切换工况。检测电源芯片电压过冲、下冲幅度、恢复时间、环路稳定性，同时分析输出纹波与噪声系数。针对AI服务器级芯片，要求负载切换瞬间电压波动控制在5%以内，恢复时间低于10μs，纹波噪声满足高速算力电路设计阈值，杜绝瞬态负载波动引发的算力降频问题。

3、宽温环境适应性测试

依照JESD22-A104温度循环标准执行，分级划定温区：消费级0℃~70℃、工业级-40℃~85℃、车规级-40℃~125℃。测试项目涵盖高低温静置、温度循环、冷热冲击，验证全温域下电压精度、动态响应、功耗变化情况。重点排查低温启动失效、高温压降、温漂超标等问题，适配车载、户外算力基站、机房高温密闭等复杂工况。

4、长期老化耐久测试（老化座核心应用）

依托专用老化座完成批量应力筛选，包含HTOL高温工作寿命、偏置HAST高湿老化、JESD22-A140C负载循环测试。在高温满载通电状态下持续运行500~1000小时，模拟设备3~5年全生命周期负载状态，考核芯片封装结构、内部MOS管、补偿电路的抗疲劳能力，提前暴露隐性早期失效隐患，是高端电源芯片量产出货的必要关卡。

5、全方位保护功能测试

模拟终端极端故障场景，逐项测试过压保护、欠压锁定、过流限流、短路保护、过热保护、软启动功能。校验保护阈值精度、故障响应速度、故障解除后自恢复能力，避免AI高负载运行时，因外部电路异常造成电源芯片烧毁，进而损坏昂贵的主控与存储器件。

6、电源完整性与EMC抗干扰测试

针对QFN/BGA高密度高端PMIC，测试高频回路阻抗、电源分配网络（PDN）稳定性、电磁抗干扰能力。严控测试工装寄生参数干扰，确保芯片在高频电磁复杂环境下，多路电源互不串扰，为AI芯片提供纯净、稳定的供电回路。

四、测试座与老化座功能区别及行业用途

在电源芯片量产链路中，测试座与老化座各司其职、互为补充，是电源芯片质检环节两大核心工装，二者应用场景、功能定位差异明确：

1、电源芯片测试座

主要用于芯片封装后FT终测、研发参数验证，适配ATE自动化测试设备。核心作用为电气参数采集，可快速完成电压、电流、纹波、瞬态响应、保护功能等全参数检测，主打高精度、短时间、高频换料，侧重单颗芯片性能良率分选，适配全封装规格电源芯片。

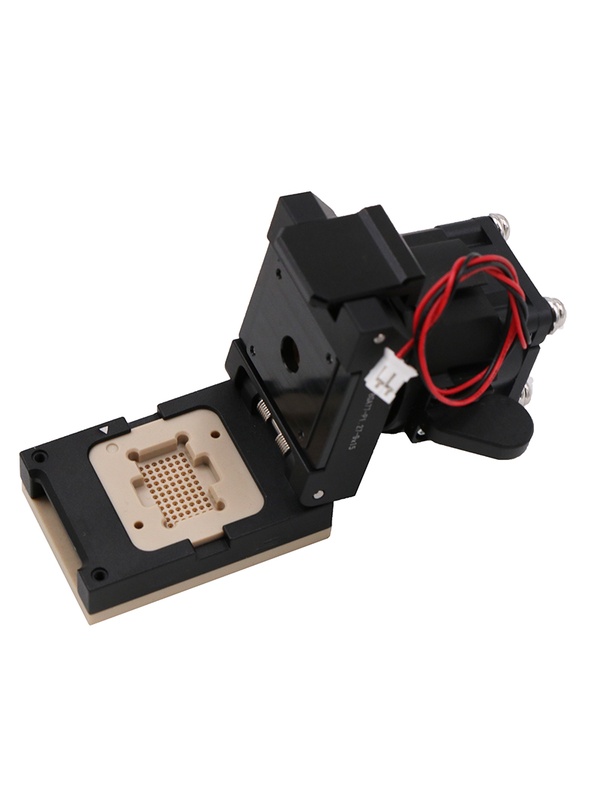

2、电源芯片老化座

主要用于批量老化、长时间应力筛选，可集中放置于老化箱、高温房内。支持多通道并联排布，可同时对上百颗芯片进行满载通电老化、温循老化，主打高耐久、长时间、大批量，侧重筛选早期失效产品，有效降低终端客户端返修率。

五、传统电源芯片测试/老化环节核心痛点

1、QFN/DFN密集封装焊盘对位难度大，普通工装接触受力不均，易出现虚接、短路，导致动态参数测试误判；

2、常规测试座寄生阻抗偏高，易干扰纹波、瞬态响应等微弱参数，无法满足AI级高精度测试标准；

3、老化座通用性差，不同封装需单独开模，成本高昂，且高低温老化工况下接触电阻漂移严重；

4、测试、老化两套工装无法互通，换型流程繁琐，拉长芯片整体测试周期，增加量产成本。

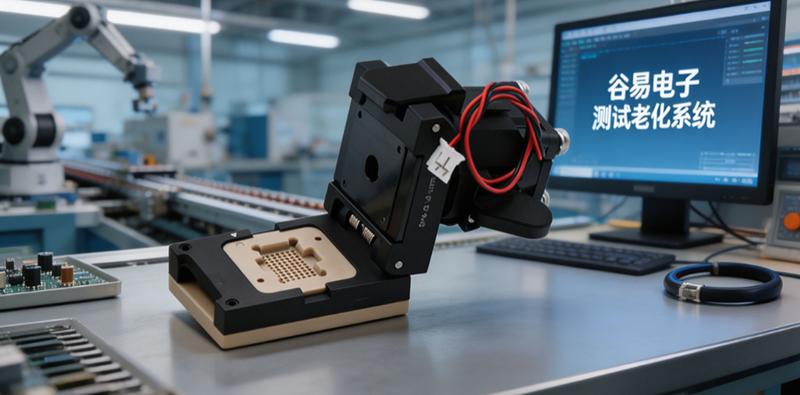

六、谷易电子电源芯片测试座&老化座一体化应用案例

针对当前电源芯片高精度电性测试、大批量高温老化、多封装兼容量产难题，谷易电子针对性研发一体化电源芯片测试座与老化座产品，一站式覆盖TO、SOP、QFN、DFN、BGA全系列封装，兼顾高精度参数测试与长时间批量老化功能，可适配ATE自动化设备与老化箱设备，目前已深度服务国内多家电源IC设计厂商、封测企业，广泛应用于AI算力配套电源芯片量产项目。

客户核心痛点

合作客户为国内知名集成式PMIC设计企业，主营AI服务器、车载智驾专用电源管理芯片，产品覆盖QFN、SOP、TO多类封装。企业原有两套独立工装，不仅采购成本高、换型效率低，且高密度QFN封装测试误判率居高不下；老化座在125℃高温长期运行下接触漂移明显，无法满足AEC-Q100车规级老化标准，严重制约新品认证与批量交付进度。

谷易电子定制化一体化解决方案优势

1、双模式一体化设计：同款基座可切换测试、老化两种工作模式，无需重复开模，兼容多规格电源芯片，大幅降低客户工装采购与换型成本；

2、微米级精准定位：采用自主微调定位卡槽，定位精度±0.01mm，搭配弹性均衡探针，保障QFN/DFN密集焊盘受力均匀，彻底解决虚接、短路问题，降低动态负载测试误判率；

3、超低寄生，电性保真：优化回路布局，选用低损耗专用探针，接触电阻极低、寄生参数极小，最大程度规避工装干扰，精准采集纹波、瞬态响应、环路增益等AI场景核心参数；

4、全温域老化稳定：采用耐高温工程陶瓷基座+抗疲劳合金探针，耐受-55℃~150℃超宽温域，长期高温满载老化、冷热循环工况下无结构变形、无电阻漂移，完全符合JEDEC与AEC-Q100老化测试规范；

5、量产双向适配：既可直接对接ATE自动化测试机，完成高速分选测试；也可多阵列组合放入老化箱，实现大批量并行老化作业，适配全量产链路。

端侧AI、算力服务器、高阶智能汽车的快速普及，推动电源芯片从单一稳压器件，升级为高动态、高精度、高可靠的算力配套核心器件，测试与老化环节也成为把控产品品质、区分产品等级的关键环节。传统单一功能工装，已无法适配当下多品类、高标准、低成本的量产需求。

谷易电子电源芯片测试座&老化座一体化解决方案，凭借全封装兼容、高精度电性采集、全温域稳定老化、双向量产适配、高性价比等核心优势，完整覆盖电源芯片研发验证、参数校准、可靠性老化、自动化分选全流程。未来谷易电子将持续深耕半导体测试工装领域，持续优化电源类、存储类、算力类芯片配套方案，赋能国产电源芯片升级迭代，助力AI算力全产业链高质量发展。
