在人工智能（AI）技术飞速发展的今天，AI数据训练及应用涉及海量的数据传输和实时交互，对算力和网络的需求正呈现爆发式增长。光模块作为网络中设备之间传输数据的“快递员”，为“算力高速公路”承载着海量数据的收发，其重要地位愈发凸显。从数据中心内部机架互联到5G前传网络，光模块已成为现代通信基础设施不可或缺的核心部件。

那么，光模块究竟是什么？它在通信系统中扮演什么角色？光模块需要经过哪些严苛的测试才能确保可靠性？光模块测试座又需要提供哪些关键技术资料？

一、什么是光模块？

1. 核心定义

光模块（Optical Transceiver Module），英文名为Optical Module，是一种将电信号与光信号相互转换的器件。其主要作用是在发送端将电信号转换成光信号，通过光纤传送后，再在接收端将光信号转换成电信号。光模块堪称光纤通信系统的“心脏”，通过光电转换技术，构建了数字设备与光纤网络之间的桥梁。

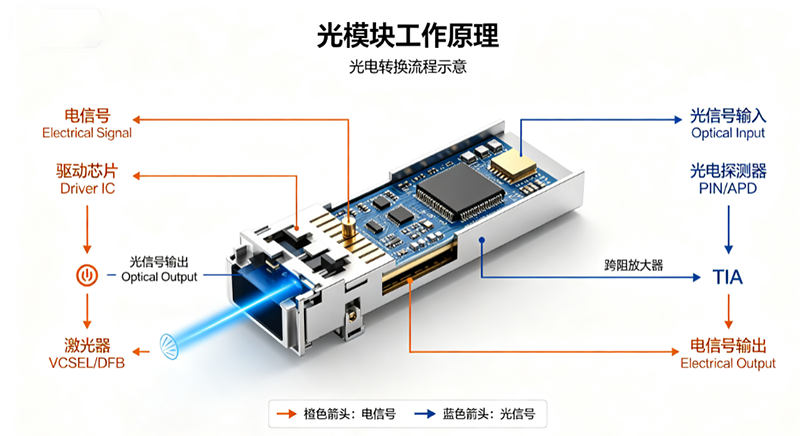

2. 工作原理

光模块的工作原理基于光电转换与电光转换两个过程：

发射端（TX：电信号→光信号） ：输入的电信号首先经过驱动芯片处理，随后激光器（如VCSEL、DFB等）将电信号转化为特定波长的光信号，最后通过光纤将光信号发射出去。

接收端（RX：光信号→电信号） ：当光纤中的光信号进入光模块后，光电探测器（如PIN、APD）将光信号转换为微弱电流，接着跨阻放大器（TIA）对电流信号进行放大，并还原成电信号。

3. 光模块的组成

光模块通常主要由光发射组件（TOSA） 、光接收组件（ROSA） 、光接口、底座、电路板和电接口金手指等组成。光模块通过集成光发射、光接收、驱动芯片、放大芯片等组件，实现“电信号→光信号→电信号”的全链路传输。

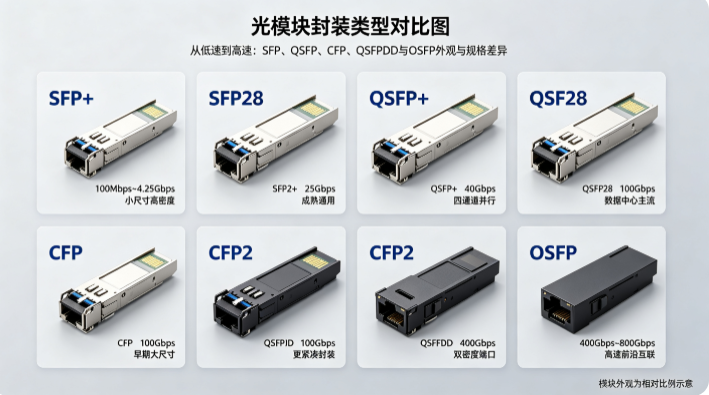

4. 光模块的速率与封装

光模块接口速率指每秒传输比特数，单位有Mbps、Gbps及Tbps。目前光模块的主要传输速率包括：1Gbps、10Gbps、25Gbps、40Gbps、100Gbps、200Gbps、400Gbps、800Gbps等。随着技术发展，800G模块正逐步量产，单通道速率已达100Gbps（PAM4调制）。

封装标准由标准化组织确定，使得各个厂商生产的光模块得以兼容、互联互通。当前标准化组织所规范的常见光模块封装有：GBIC、SFP、SFP+、SFP28、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、QSFPDD、OSFP等。其中：

SFP：小封装可热插拔，支持千兆和百兆速率

SFP+：增强型小封装可热插拔，支持万兆速率，与SFP外观尺寸相同

SFP28：SFP+升级版，支持单通道25Gbps速率

QSFP+：四通道增强型小封装可热插拔，通过4×10Gbps实现40Gbps速率

QSFP28：四通道小封装可热插拔28，通过4通道传输实现超100Gbps速率

QSFPDD和OSFP：支持400G/800G高速率传输的高密度封装

二、光模块的作用：通信网络的“光纽带”

光模块在通信系统中发挥着不可替代的关键作用：

1. 实现设备间的无缝连接

通过光模块，可以实现各类型设备间的无缝连接和协作——网络上的路由器、交换机、服务器和存储设备等都离不开光模块的互联。在实际应用中，光模块通常被插入交换机、路由器等设备的光接口，将设备输出的电信号转换为光信号，通过光纤进行远距离传输。

2. 支撑高速数据传输

相较于传统电模块，光电模块具有显著优势：光纤传输衰减≤0.2dB/km（1310nm波长），抗电磁干扰能力强，无地线环路问题。电模块受趋肤效应和串扰影响，超100m传输速率难超10Gbps，而光电模块可实现10km内400G稳定传输。

3. 赋能关键应用场景

光模块已广泛应用于超大型数据中心（400G/800G QSFPDD、OSFP）、5G基站（25G/100G SFP56、CFP2DCO）、车载智能座舱（10G/25G AECQ104光模块）以及工业控制等多个关键领域。

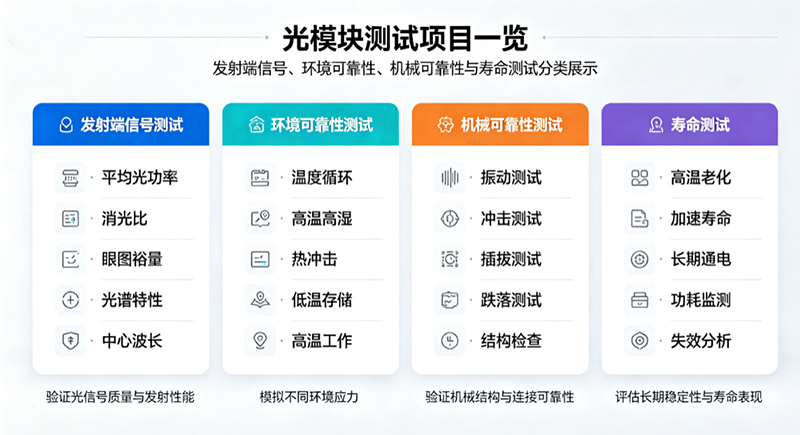

三、光模块需要做哪些测试？

光模块的可靠性直接影响整个通信系统的稳定性和寿命。完整的光模块可靠性测试框架通常包含环境可靠性测试、机械可靠性测试、寿命测试等多个维度。

（一）光发射端信号测试

发射端是光模块的“信号输出口”，测试核心是验证光信号的“强度、纯度、稳定性”：

1. 平均光功率测试

衡量光信号“基础强度”的核心指标。将光功率计直接连接光模块发射端，在模块正常工作状态下读取实时功率值。足够的平均光功率是确保信号能传输到目标距离的前提。

2. 消光比测试

消光比是数字信号中逻辑“1”对应的平均光功率与逻辑“0”对应的平均光功率的比值。通过示波器捕获光信号的眼图，提取功率值后代入公式计算。消光比过低会让接收端误码率飙升。

3. 眼图裕量测试

眼图是大量数字信号波形叠加形成的“眼睛状”图形。用采样示波器捕获数千帧信号波形，叠加生成眼图后叠加标准模板。眼图裕量能一次性反映信号的抖动、噪声、上升/下降时间、过冲等多个缺陷。

4. 光功率、光谱、响应度、暗电流等参数测试

（二）环境可靠性测试

环境可靠性测试主要评估光模块在温度、湿度等环境应力下的性能稳定性：

1. 温度循环测试

评估光模块在交替暴露于极端高低温条件下的耐久性，测试条件通常为40°C至85°C之间进行数百次循环。主要验证材料热膨胀系数不匹配导致的界面剥离、裂纹等失效模式。

2. 高温高湿测试

评估湿气侵入对光模块的影响，通常采用85°C/85%相对湿度的条件，持续测试1000小时以上。高湿环境会导致金属部件腐蚀、材料降解等问题。

3. 热冲击测试

与温度循环类似，但温度变化速率更快，通常每分钟变化20°C到40°C，产生更强的热应力。

4. 低温启动可靠性测试

评估光模块在低温环境下的启动能力，尤其适用于5G基站等室外场景。

（三）机械可靠性测试

机械测试评估振动、冲击等机械应力下的性能：

振动测试：模拟运输和使用过程中的振动环境

机械冲击测试：评估突发冲击对光模块的影响

接口插拔测试：验证光接口的插拔寿命，通常要求＞1000次

（四）寿命测试

寿命测试通过加速老化方式预测产品寿命：

高温老化测试：在高温环境下长时间工作，验证长期可靠性

加速寿命测试：基于阿伦尼兹模型，通过高温测试推算光模块在正常温度下的寿命特征

（五）其他重要测试项目

光模块还需进行误码率测试（测量传输数据时的错误比特率）、接收灵敏度测试（最小接收光功率）、插入损耗测试、返回损耗测试、串扰测试、波长漂移测试等。

参考标准：光模块检测标准国际上普遍遵循IEC、ITUT、IEEE、Telcordia GR468等规范，国内则依据YD/T、GB等标准执行。

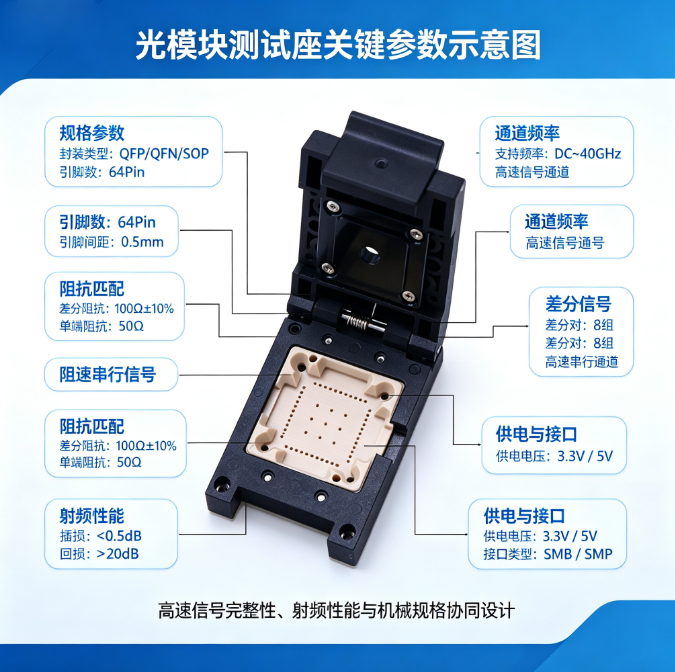

四、光模块测试座需要提供的资料与技术参数

光模块测试座作为“模块与测试系统的桥梁”，需同时满足“光信号低损耗传输”“电信号精准采集”“多环境稳定适配”三大核心需求。以下是光模块测试座需要提供的关键技术资料：

1. 规格参数（封装与尺寸）

测试座需明确适配的光模块封装类型及引脚规格：

2. 通道频率

光模块测试座需明确支持的信号通道频率范围：

测试频率：通常覆盖从MHz到GHz级别，如1MHz、1.5GHz、500MHz等

单通道速率：覆盖3Gbps~10Gbps，高端测试座需支持8×112G数据通道

带宽要求：高速光模块测试座带宽可达50GHz以上

3. 阻抗匹配

阻抗匹配是高速信号传输完整性的核心保障：

测试座需确保差模阻抗符合标准，重点考察电缆组件接头焊接处及电缆本身的阻抗达标情况

400G以上光模块内高速信号线阻抗测量是行业痛点，测试座需具备精准的阻抗匹配设计

高速互联部分的阻抗控制直接影响信号质量

4. 差分信号

光模块高速数据传输采用差分信号传输方式：

测试座需优化信号路径设计，降低传输延迟与阻抗损耗

确保高速差分信号测试的准确性，误差控制在行业领先水平

差分插损越低，表示通过差分线的损耗越小

差分回损（Sdd11、Sdd22）是衡量差分信号反射的重要指标

5. 射频通道插损/回损

射频通道的性能直接影响测试精度：

插入损耗：信号通过测试座通道时的能量损失，需控制在极低水平

回波损耗：信号反射程度，典型高频下回损要求达18dB以上

测试座需采用罗杰斯RO4003C等高规格板材，实现极低的插入损耗

高频连接器（如2.92mm K型连接器）是保障射频性能的关键

6. 供电电压

光模块测试座需提供稳定、精确的供电：

标准供电电压：3.3V

部分模块支持3~4V可配电压

供电电流要求：单板对外提供最大可达24A，QSFPDD模块供电电流需≤12A（满载工况）

供电稳定性：电压波动需≤±1%，避免供电不稳导致光功率漂移

7. 接口类型

光模块测试座的接口类型需与测试设备匹配：

射频接口：SMA、2.92mm、2.4mm、1.85mm等多种接头类型

高频连接器：高密度1×8多同轴连接器、OSMPM RF连接器等

控制接口：USB总线通讯或I2C总线通讯方式

五、深圳谷易电子光模块测试座应用案例

深圳市谷易电子有限公司是一家专业研发各类集成电路功能验证测试座、老化座、烧录座、编程座等集成电路应用功能测试夹具的企业。公司主营产品涵盖定制测试座、老化测试座、弹片微针模组、memory测试座、测试夹具、BGA老化测试、QFN老化测试、Flash闪存测试、编程烧录座等。

谷易电子光模块测试座的核心产品

1. LCC32光模块测试座

适用于LCC32pin光模块的测试环境：老化、测试、烧录，支持光模块性能测试、功能性测试和可靠性测试。关键参数：

测试电流：1A以内

测试频率：1.5GHz

测试温度：45°C~+85°C

结构：翻盖式

材料：合金+防静电材质

2. CLCC48pin光模块测试座

适用于CLCC48pin光模块测试环境，支持模块性能测试和功能测试。

3. BGA1275pin光电模块测试座

针对光电模块（尤其是400G/800G高密度模块）的测试需求，谷易电子BGA1275pin测试座通过“高密度引脚适配、高速信号优化、极端环境兼容”三大核心设计，成为测试可靠性的关键支撑。该测试座具备以下核心优势：

高密度引脚适配：支持1275pin高密度BGA封装，适配400G/800G高密度光电模块

高速信号优化：优化信号路径设计，保障高速差分信号传输完整性

极端环境兼容：支持宽温域测试，满足工业级和车规级要求

供电稳定性：保障电口供电稳定，电压波动≤±1%

4. BGA608pin光电模块测试座

模块封装形式为BGA，608pin（实际下针267pin），引脚间距0.5mm，适配模块尺寸14.5×12.4mm。

5. MSOP8pin光电模块探针测试座

适用于MSOP8pin光电模块的测试环境：老化、测试、烧录。

谷易电子测试座的核心技术优势

1. 高精度电气连接

谷易电子测试座采用高弹性铍铜材质探针，表面镀硬金处理，接触电阻≤30mΩ，定位精度≤0.3μm，能够精准对接光电模块的测试焊盘。

2. 宽温域测试适配

测试座支持45°C~+85°C的宽温域测试，部分产品支持50°C~+100°C，满足从工业控制到车载光互联的多场景需求。

3. 多封装覆盖能力

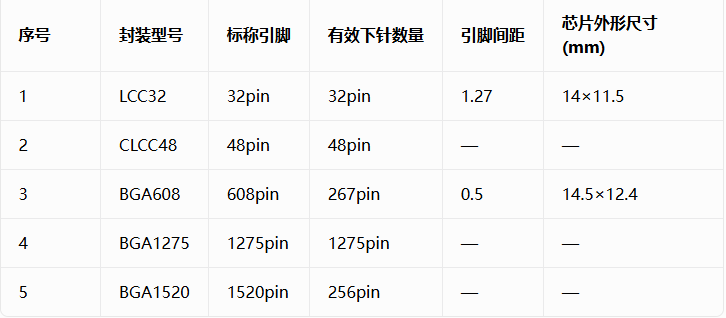

谷易电子光模块测试座覆盖LCC32、CLCC48、BGA608、BGA1275、BGA1520、MSOP8等多种封装类型，可满足不同光模块的测试需求。

4. 全流程测试支持

谷易电子测试座支持光模块的全流程测试：从老化测试到性能测试、从功能测试到烧录，覆盖光模块从研发验证到量产筛选的各个环节。

光模块作为光纤通信系统的“心脏”，是实现电信号与光信号转换的核心器件。从SFP到QSFPDD，从1G到800G，光模块正朝着更高速率、更高带宽、更低功耗、更高密度的方向持续演进。

在光模块从设计到量产的全流程中，严谨的测试体系是保障产品质量的基石——从发射端信号测试（平均光功率、消光比、眼图裕量等）到环境可靠性测试（温度循环、高温高湿、热冲击等），从机械可靠性测试到寿命加速测试，每一项测试都不可或缺。

而高品质的光模块测试座——如深圳谷易电子系列产品——作为连接光模块与测试设备的“桥梁”，需要提供完整的规格参数（封装类型、引脚数、间距）、通道频率、阻抗匹配、差分信号性能、射频通道插损/回损、供电电压以及接口类型等关键技术资料。谷易电子凭借“高密度引脚适配、高速信号优化、极端环境兼容”三大核心设计，以及覆盖LCC32、CLCC48、BGA608、BGA1275等多种封装的丰富产品线，为光模块的可靠性测试提供了坚实的技术保障，助力中国光通信产业在高质量发展的道路上稳步前行。
