相信很多半导体IC测试工程师朋友,经常面临着编程、烧录、老化、测试芯片的工作,但是如何选择合适封装的IC测试座产品呢?下面,鸿怡电子的工程师用自己多年的选型经验,为大家解析个中奥秘!
本资料主要说明IC测试座选型的一般流程,解析其中重点,并列举具体例子,旨在帮助用户准确快速地选择到匹配目标芯片测试座socket。
测试座选型的一般过程如下:
· 获取目标芯片本身的封装信息——可通过查阅数据手册获得(即Datasheet、PDF)
1. 封装类型,如QFP、SOP、QFN、BGA、SOT、LGA、emmc等
2. 引脚数,如8PIN、32PIN、44PIN、64PIN等
3. 尺寸,重点有两个:
· 引脚间距,即相邻两个引脚中心线的距离
· 体宽,包括不含引脚的“本体体宽”和含引脚的“总体宽”
· 根据芯片封装信息,查找匹配的编程座——点击查看:带板编程座 | 不带板编程座
1. 根据封装类型,定位到相应类型的编程座列表
2. 根据尺寸,选出列表中匹配的编程座
· 选型流程补完
1. 可能存在多个匹配的编程座,并非一一对应
2. 引脚数的匹配视实际情况而定,如SOP8的芯片可选择SOP14、SOP16、SOP20的编程座
【QFN选型范例】 |
↑ TOP |
目标芯片为ATmega88PA-MU,通过查阅其数据手册,获取以下信息:
00001. 封装类型,QFN/MLF
00002. 引脚数,32PIN

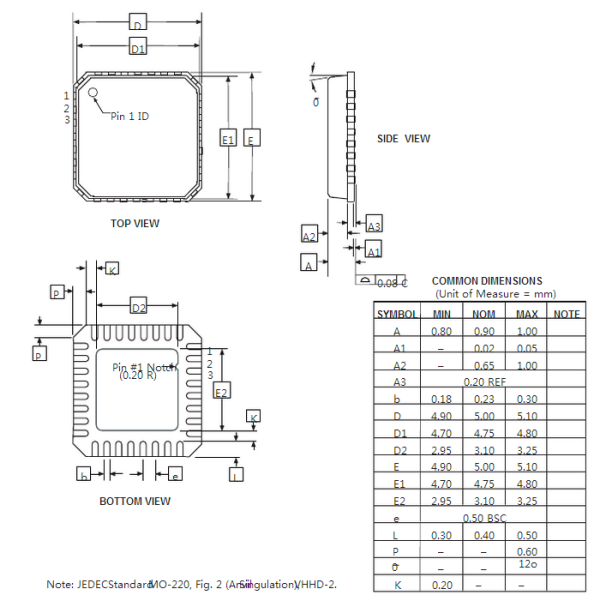

00003. 具体尺寸(如图4.1所示)
1. 引脚间距,从示意图中得知其符号为小写e,从尺寸表中得知其数值为0.5mm
2. 实体尺寸,由于QFN/MLF封装的特点是引脚都是镶在芯片底部的,因此从示意图中得知实体尺寸符号为大写的D和E,数值均为5mm
根据已知的芯片封装信息,逐步锁定匹配的编程测试座:
00001. 根据封装类型,定位到QFN/MLF编程座列表
00002. 根据引脚数,范围锁定在32Pins系列
00003. 根据引脚间距,范围锁定在0.5mm Pitch系列
00004. 找出参数的对应关系,如图4.1中的D/E对应图4.2中的A/B
