半导体芯片测试性能真的很难提高吗?深圳谷易电子!

发表时间:2023-02-15 10:55:28浏览量:588

在数字发展如此迅猛的时代,半导体芯片几乎贯穿了我们生活的每一个环节,从微波炉到电脑、手机、计算机中央处理器和其他电子设备,生活里的每一个接触到芯片的东西都离不开芯片测试。如今微处理器或图像处理器上可容...

在数字发展如此迅猛的时代,半导体芯片几乎贯穿了我们生活的每一个环节,从微波炉到电脑、手机、计算机中央处理器和其他电子设备,生活里的每一个接触到芯片的东西都离不开芯片测试。如今微处理器或图像处理器上可容纳超过500亿个晶体管,故障率仅有十亿分之一。

试和测量在整个芯片设计和包装测试过程中起着至关重要的作用,以达到芯片运行的可靠性水平。
谷易电子在这里与大家分享一下半导体测试插座对半导体芯片测试和测量的影响,以满足不同应用的需要。
1、芯片测试的作用
芯片在各种电子设备中的作用与人体器官相似。
整个电子设备的管理和计算逻辑处理等,都需要CPU(芯片组是核心组成部分),CPU相当于人脑。

声音识别和音频处理需要音频处理芯片,相当于人的耳朵。接收图像,处理图像,需要图像处理芯片,相当于人体眼镜。这类设备所具有的各种功能,都需要相应的芯片来实现,正如人体各器官具有不同的功能一样。在半导体制造厂,为了准确控制芯片的每个工艺参数,将在每个生产阶段进行测试,以便尽快发现有缺陷的零件。

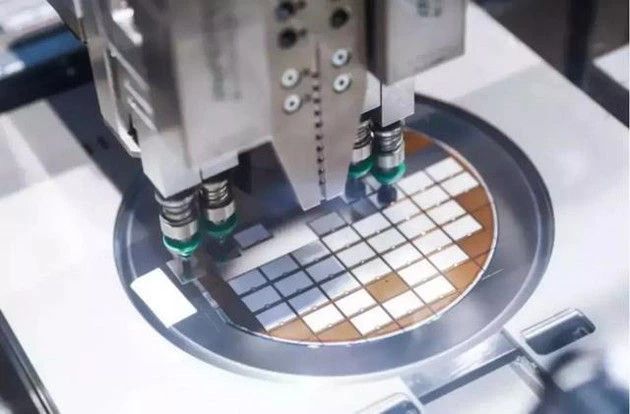

先,工厂将在晶圆层测试半导体芯片核心的基本功能,丢弃任何故障部件,然后将通过测试的芯片分离成单独的单元,并包装等待进一步测试。

般情况下,芯片在出厂前会进行多达20次测试。

大部分测试都是由连接到芯片的特殊设备完成的。这些设备使用电信号刺激芯片来模拟真实状态,并捕捉芯片的响应来检查它们是否符合设计要求。

它们被称为自动测试设备(ATE)该系统售价高达100万至200万美元,可以连续多年对各种芯片进行编程测试。

2、半导体试验插座是什么?
为了方便ATE测试芯片,必须实现与已经建立的清洁电信号路径的物理连接。
测试插座是一种定制的机电接口,为将芯片连接到ATE提供了非常干净的电信号路径。
典型的测试插座由三个关键部件组成:
1、插座体或插座盒是一种含有精密切割腔的金属和塑料定制件。
2、弹簧探针(或引脚)插入孔腔,提供机械顺服的电路,将芯片连接到测试系统。
3、根据不同的应用,使用机械特性部件(如盖子、垫板或框架)来创建一个坚固的机械界面。
测试插座的设计师必须应对许多挑战。
为了实现与被测设备的精确和可重复连接,测试插座必须非常坚固,不受温度和湿度的影响。
具体细节取决于被测设备的类型,但探针引脚通常需要具有低接触电阻和大载流能力,并且处理具有数千兆赫数据速度的高速信号。
信号路径必须屏蔽,以使电磁干扰的影响降到最低。
此外,插座还必须能够在大规模生产环境中成功运行,并能连续多年可靠地处理数百万个芯片测试。
为了达到信号保真度、压缩力、可用性和耐久性的最佳平衡,必须对机电特性进行模拟、建模和设计,以满足生产要求。
3、谷易电子半导体测试解决方案

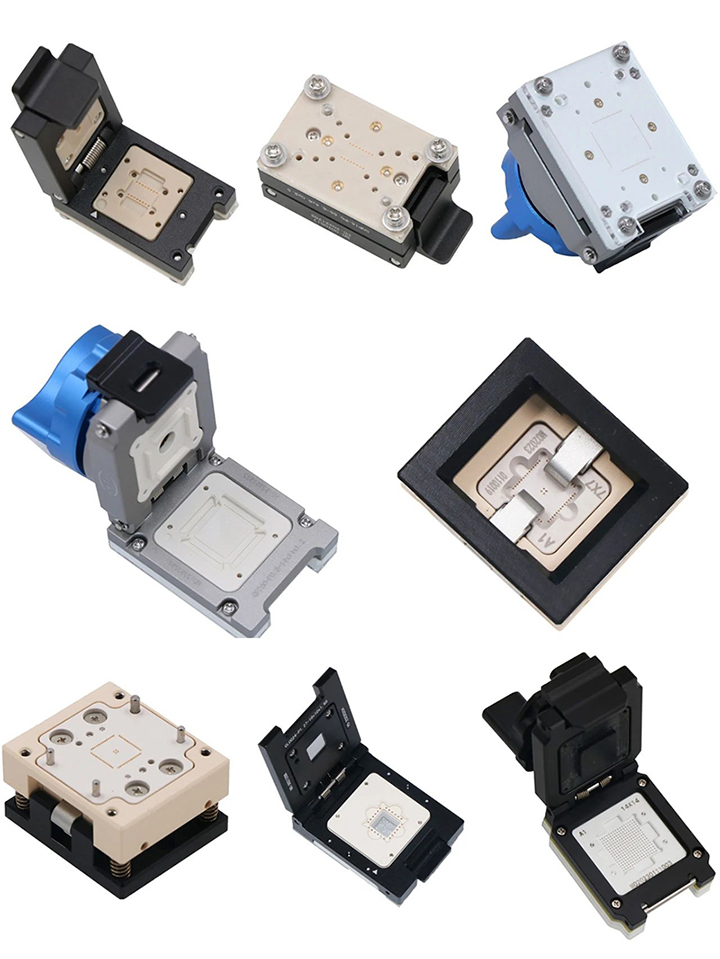

谷易电子提供高质量的测试插座,这些插座配置种类多样的弹簧触点,并采用不同设计标准设计而成。产品使用灵活,具有设计优化、交付快捷的特点。

测试插座可用于各种导线包装和无导线包装类型,包括无导线(QFN)包装,四边扁平包装(QFP),小型廓形集成电路(SOIC)封装,球栅阵列(BGA)包装,连接盘网格阵列(LGA)封装等。



根据市场需求,谷易电子开发了0.40mm、0.50mm、0.65mm、0.80-1.00mm间距的设备支持高达40GHz模拟信号和56GbpsPAM4高速信号的可靠测试,实现传输过程中信号的精确阻抗匹配,减少信号传输过程中的损失。



另外,谷易电子socket在物联网、自动驾驶汽车、5G无线和人工智能应用的最终测试阶段,降低了测试高度和低材料挠度的特性,保证了效率和准确性。

同时,它还有一个完全屏蔽的信号路径,用作散热器的插座框架,以实现优异的热性能和可更换的弹簧探针触点。
谷易电子socket解决了市场上性能高但引脚间距小的高性能芯片测试面临的挑战。它是儒中智能根据不同客户需求设计开发的具有竞争力的高性能产品,以满足IC包装高速测试日益增长的市场需求。
4、与时俱进,推陈出新
在半导体制造过程中,测试插座是关键部件,但是随着包装类型的激增,尺寸的缩小和速度的提高,设计者必须面对越来越多的不同挑战。

近几年数字时代的加速发展,对新型消费电子产品和自动驾驶汽车产生了巨大的需求。
芯片更新迭代的速度越来越快,功能越来越复杂,这就需要更高的测试可靠性和更少的测试时间来快速推出产品。
谷易电子作为行业领先的可靠半导体测试插座制造商,具有可靠的弹簧探测技术、优化的设计和优异的机械性能,可采用各种严格的半导体测试应用。
