晶振（晶体振荡器）作为电子设备的“心跳”，其稳定性直接影响通信、时钟同步、数据处理等核心功能。随着5G、物联网、汽车电子等领域对高频化、小型化晶振的需求激增，如何精准测试晶振性能并筛选合格品成为行业焦点。本文系统解析晶振的类型、测试逻辑、关键参数及测试座/老化座的核心技术，为设计与量产提供实践指导。

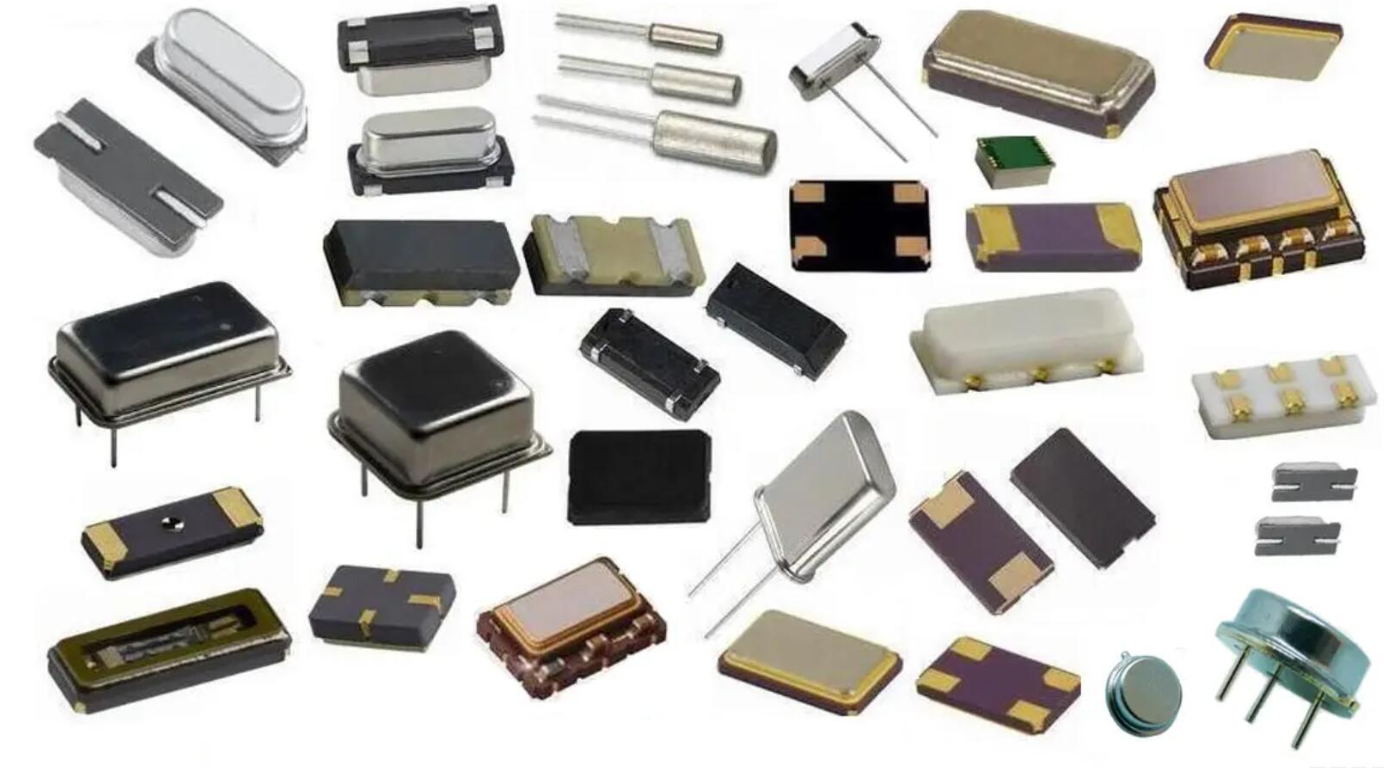

一、晶振的核心类型与适用场景

1.无源晶振（Crystal）与有源晶振（XO）

   无源晶振：需外接振荡电路，成本低，适用于MCU时钟源（如32.768kHz RTC晶振）。

   有源晶振：内置振荡器，输出稳定方波/正弦波，适用于高频通信（如26MHz手机主时钟）。

2.高精度与抗干扰晶振

   TCXO（温度补偿晶振）：通过温度传感器补偿频率漂移，精度达±0.5ppm，用于基站、导航设备。

   OCXO（恒温晶振）：恒温槽维持晶振温度，精度±0.01ppm，用于卫星、雷达等高端场景。

   VCXO（压控晶振）：通过电压微调频率，用于锁相环（PLL）系统。

3. 封装与型号

   贴片封装（SMD）：3225、2520、2016等小型化型号，用于手机、可穿戴设备。

   插件封装（DIP）：HC-49/S、圆柱型，适用于工控、家电等低成本场景。

二、晶振测试的核心参数与技术点

1.基础参数

   标称频率：如12MHz、16MHz，需测试实际频率偏差（±10ppm~±50ppm）。

   负载电容（CL）：无源晶振匹配电容，影响起振与频率精度（典型值12pF~20pF）。

   驱动电平（DL）：晶振功耗指标，过高导致老化加速，过低引发停振（通常≤100μW）。

2.动态性能

   频率稳定度：温度（-40℃~85℃）、电压（±5%）、负载变化下的频率偏移。

   相位噪声：1Hz带宽内噪声功率，高频晶振需≤-150dBc/Hz@10kHz偏移。

   启动时间：上电至稳定输出的时间，通信设备要求≤5ms。

3. 可靠性指标

   老化率：年频率漂移（如±3ppm/年），通过高温老化测试评估。

   抗冲击与振动：汽车电子需满足MIL-STD-883H机械应力测试。

三、晶振测试方法及设备选型

1.基础功能测试

   示波器法：

     直接观测输出波形，判断起振与否及波形畸变（需注意探头电容对负载的影响）。

     测量峰峰值电压（Vpp）与频率，对比标称值。

   频率计数器：

     高精度测量频率偏差（分辨率达0.001Hz），需屏蔽外界干扰。

2.动态参数测试

   相位噪声分析仪：

     量化晶振短期稳定性，分析近端/远端噪声分布。

   网络分析仪：

     测试无源晶振的谐振阻抗（ESR）、Q值，评估晶片质量。

3.环境应力测试

   高低温循环测试：

     温箱内循环测试-40℃~125℃，记录频率漂移曲线。

   长期老化测试：

     85℃高温下持续运行1000小时，监测老化率。

四、晶振测试座、老化座与烧录座的关键应用

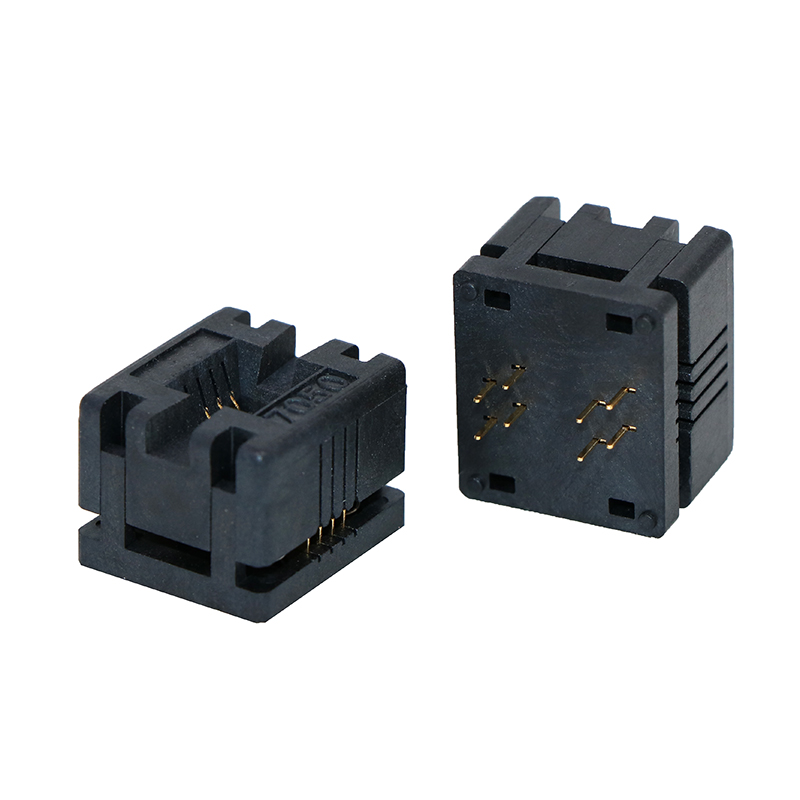

1.测试座（Test Socket）

   高精度接触设计：

     镀金探针确保接触阻抗<50mΩ，减少信号衰减（尤其高频晶振测试）。

     适配微型封装（如2016），支持自动探针台批量测试。

   阻抗匹配与屏蔽：

     内置50Ω终端电阻，防止信号反射干扰高频测量。

2.老化座（Burn-in Socket）

   多工位并行测试：

     支持64~256颗晶振同时高温老化，筛选早期失效品。

   实时监测系统：

     采集每颗晶振的频率、电压数据，生成老化趋势报告。

3.烧录座（Programming Socket）

   可编程晶振配置：

     对VCXO、TCXO写入频率补偿参数，校准温度-频率曲线。

     支持OTP（一次性编程）或多次擦写（如EEPROM型晶振）。

   加密与追溯：

     写入唯一ID，实现生产流程溯源与防伪。

五、行业挑战与未来趋势

1.技术挑战

   高频化测试：80MHz以上晶振的相位噪声测量需超低噪声电源与屏蔽环境。

   微型化接触：1.0mm×0.8mm封装对测试座探针精度要求达±5μm。

2.创新方向

   AI驱动的智能测试：

     利用机器学习分析老化数据，预测晶振寿命与失效模式。

   车规级测试标准化：

     符合AEC-Q200标准，集成三温（冷/常/高温）测试流程。

晶振测试是保障电子设备可靠性的“最后一公里”，根据谷易电子晶振测试座工程师介绍：从参数测量到环境应力筛选，每一步均需精密设备与严格标准。随着6G、自动驾驶等新兴领域对高频、低相噪晶振的需求升级，测试座与老化座技术必须向智能化、高集成度方向演进。未来，测试系统与晶振设计的协同优化将成为突破性能瓶颈的关键，助力电子产业迈向更高精度与可靠性。
