高算力芯片的核心类型与场景

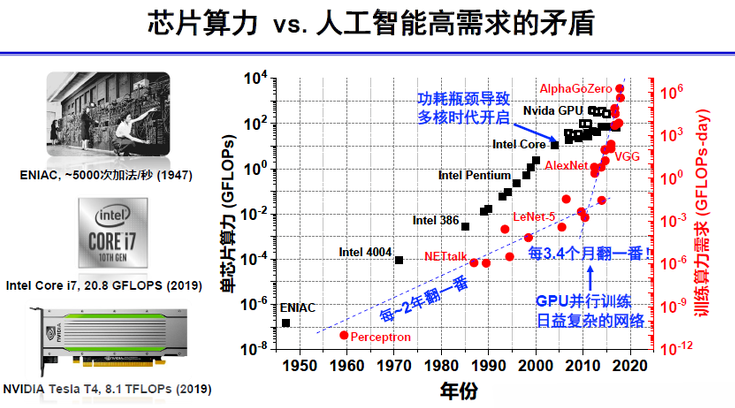

为应对AI训练、自动驾驶等大规模计算需求，高算力芯片以异构架构突破传统算力瓶颈：

1. GPU（图形处理器）：

   特点：超万级并行计算单元，支持TFLOPS级浮点运算，适合密集并行任务；

   场景：AI模型训练（如NVIDIA H100）、3D渲染、科学计算（气候模拟）。

2. FPGA（现场可编程门阵列）：

   特点：硬件可重构，延迟低至微秒级，灵活适配算法迭代；

   场景：5G基站信号处理、金融高频交易、实时边缘计算。

3. ASIC（专用集成电路）：

   NPU（神经网络处理器）：针对矩阵运算优化（如谷歌TPU），推理能效提升10倍；

   ASSP（专用标准产品）：比特币矿机芯片（能效比＞30J/TH）、智能驾驶域控制器。

算力芯片关键测试挑战与技术参数

| 测试维度       | 技术指标                  | 测试方案                  |

|----------------|---------------------------|---------------------------|

| 算力验证   | FP32算力≥100 TFLOPS（GPU）| MLPerf基准测试工具        |

| 功耗效率   | 能效比≥800 GOPS/W（NPU）  | 动态功耗分析仪（Keysight N6705C）|

| 信号完整性| 224G PAM4眼图抖动≤0.1UI   | 高速示波器（110GHz带宽）  |

| 散热极限  | 结温≤150℃（2kW液冷功耗）  | 红外热成像+CFD流体仿真    |

核心技术突破：

Chiplet异构集成：通过UCIe 1.1协议实现多芯粒互联（带宽＞2TB/s）；

3D堆叠封装：HBM3e内存堆叠（带宽＞1TB/s，容量48GB）；

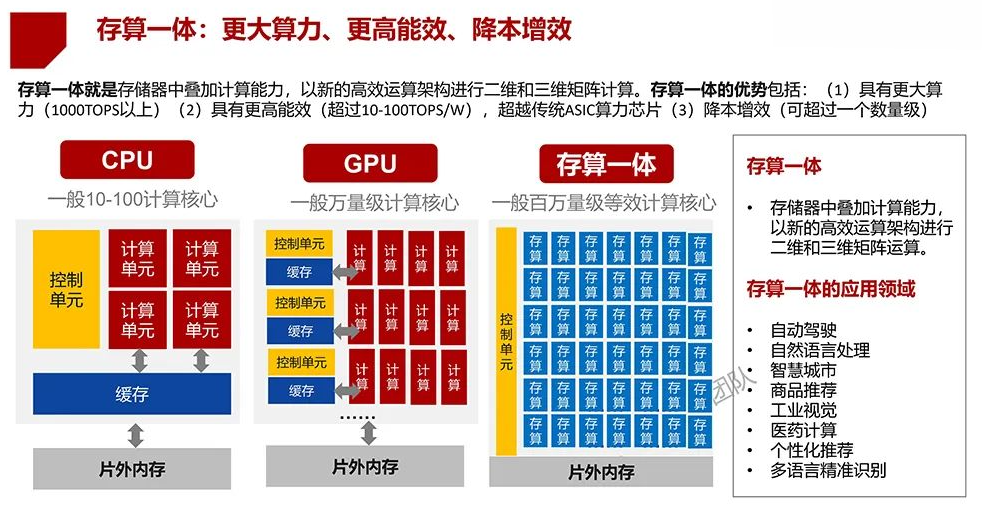

存算一体架构：打破“内存墙”，能效比提升5-8倍（如存内计算芯片）。

谷易电子高算力芯片测试解决方案

1. 全场景芯片测试座

   设计：支持PCIe Gen6/CXL 3.0协议，阻抗控制±3%；

   案例：某头部AI公司GPU量产测试

   配置：4096针高密度探针，支持32通道112G SerDes信号验证；

   效率：并行测试8颗芯片，缺陷检出率＞99.999%。

2. 芯片极限老化测试座

   参数：双相浸没式液冷（散热功率＞3kW），温度循环-65℃~200℃；

   应用：数据中心ASIC芯片老化测试，1000小时模拟10年运行寿命。

3. 智能芯片烧录座

   技术：集成AI自学习算法，支持TensorRT/ONNX模型预载入；

   流程：芯片ID加密→固件烧录→功耗校准，单日处理1.5万颗芯片。

算力芯片行业技术趋势

1. 先进制程突破：2nm GAA晶体管工艺量产（密度提升30%）；

2. 光互连技术：硅光引擎集成（单通道速率＞200Gbps）；

3. 量子-经典混合计算：GPU加速量子纠错算法（效率提升50倍）。

高算力芯片是数字经济的核心引擎，谷易电子通过高精度测试座、极限老化验证与智能化烧录系统，为GPU/FPGA/ASIC芯片提供从研发到量产的全生命周期可靠性保障，推动算力基础设施持续升级。
