智能AI芯片的核心类型与特点

智能AI芯片根据架构与场景需求可分为五大类：

1. GPU（图形处理器）：

   特点：超并行计算架构（如NVIDIA A100，含6912 CUDA核心），支持FP16/FP32混合精度运算；

   场景：大规模AI训练（AlphaFold蛋白质预测）、云端渲染。

2. NPU（神经网络处理器）：

   特点：专用矩阵计算单元（如华为昇腾910，算力256 TOPS），能效比达2 TOPS/W；

   场景：端侧设备推理（智能手机图像处理）、边缘计算节点。

3. TPU（张量处理器）：

   特点：谷歌定制ASIC，针对TensorFlow优化，推理延迟＜1ms；

   场景：搜索引擎推荐系统、谷歌数据中心。

4. FPGA（可编程门阵列）：

   特点：硬件可重构，支持动态算法加载（如Xilinx Versal）；

   场景：5G实时信号处理、金融高频交易风控。

5. ASIC（专用芯片）：

   特点：定制化设计（如特斯拉FSD芯片），算力密度提升5倍；

   场景：自动驾驶实时决策、AIoT设备低功耗推理。

核心要求与适用场景

| 技术维度       | 要求指标                  | 典型场景                  |

|----------------|---------------------------|---------------------------|

| 算力       | 训练芯片≥1000 TOPS        | 超算中心大模型训练        |

| 能效比     | 推理芯片≥10 TOPS/W        | 智能手机人脸识别          |

| 延迟       | 端到端响应≤10ms          | 自动驾驶紧急制动          |

| 兼容性    | 支持TensorRT/PyTorch      | 工业视觉缺陷检测          |

测试方法与技术参数

| 测试类别       | 技术指标                  | 测试方案                  |

|----------------|---------------------------|---------------------------|

| 算力验证   | ResNet-50推理速度≥5000 FPS| MLPerf基准测试            |

| 功耗分析   | 动态功耗波动≤±3%         | 高精度电源分析仪（Keysight）|

| 热可靠性   | 结温≤125℃（200W TDP）    | 红外热成像+液冷测试舱     |

| 信号完整性 | 56G PAM4眼图余量≥0.2UI   | 高速示波器（≥70GHz带宽）  |

核心技术突破：

存算一体架构：打破“内存墙”，能效比提升8倍（如存内计算芯片）；

Chiplet异构集成：通过UCIe协议实现多芯粒互联（带宽＞3TB/s）；

3D封装技术：HBM3堆叠内存（带宽819GB/s，容量24GB）。

谷易电子智能AI芯片测试座解决方案

1.高密度芯片测试座

   设计：支持PCIe Gen6/CXL 3.0，阻抗匹配±2%；

   案例：某大厂NPU量产测试

   配置：1024针探针阵列，集成64通道112G SerDes；

   效率：并行测试16颗芯片，良率＞99.99%。

2. 极端环境芯片老化测试座

   参数：双相浸没式液冷（散热功率5kW），温循范围-65℃~200℃；

   应用：自动驾驶芯片2000小时老化（失效率＜5ppm）。

3. AI芯片烧录座

   技术：支持AES-256/SM4加密，预载AI模型（ONNX格式）；

   流程：芯片校准→模型注入→功能自检，单日产能2万颗。

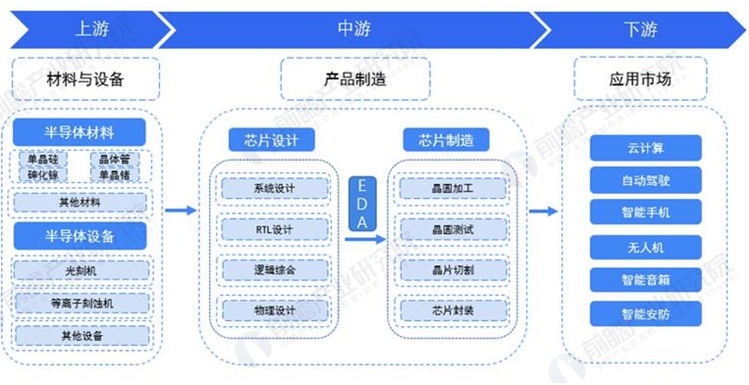

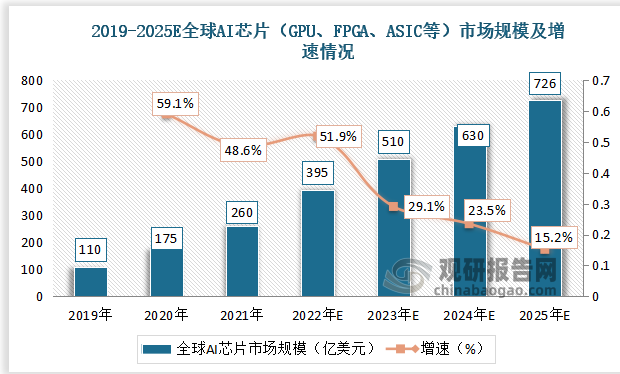

行业技术趋势

1. 先进制程：2nm GAA工艺量产（晶体管密度提升40%）；

2. 光子计算：硅光芯片集成（延迟降低至皮秒级）；

3. 类脑芯片：神经拟态架构（能效比提升百倍）。

智能AI芯片正驱动新一轮技术革命，谷易电子通过高精度测试座、极限老化测试座验证与智能化芯片烧录座，为AI芯片从设计到量产提供全链路可靠性保障，加速千行百业智能化升级。
