一、主流电源管理芯片封装类型与特点

国产电源管理芯片在封装技术上持续突破，针对不同场景需求，主流封装形式包括：

1. BGA封装（如LTM4644）

   特点：高密度焊球（0.5mm间距）、优异散热性，支持多通道输出（如四通道16A降压）；

   应用：工业自动化、通信基站、FPGA供电模块，满足高效率（＞90%）与低纹波需求。

2. LGA封装（如LGA30pin电源管理芯片）

   特点：无引脚设计、抗振动性强，适配射频器件测试（最高10GHz频率，插损＜1dB）；

   应用：5G基站、车载雷达，需高频信号完整性验证。

3. QFN封装（如MPS电池管理芯片）

   特点：底部散热焊盘、低寄生电感，适用于高功率密度场景（如电动汽车BMS）；

   应用：智能手机快充、储能系统，支持高温环境（-40℃~125℃）。

4. SOP封装

   特点：低成本、易焊接，适配中低功率消费电子（如智能家居电源模块）；

   应用：便携设备电源管理，需高性价比解决方案。

二、电源管理芯片的核心要求与适用场景

| 技术维度       | 要求指标                          | 典型场景**                  |

|---------------------|---------------------------------------|-------------------------------|

| 效率           | ＞90%（如LTM4644）                   | 数据中心电源模块 |

| 动态响应       | 负载跃变恢复时间≤2ms                 | 工业机器人实时供电|

| 环境适应性     | -40℃~150℃工作温度范围                | 车载ECU电源管理  |

| 保护功能       | 过压/过流/短路/过温保护（OVP/OCP/OTP）| 医疗设备安全供电 |

| 集成度         | 多通道独立输出（如四通道16A降压）    | FPGA多电压域供电 |

三、电源管理芯片测试方法与技术参数

1. 关键测试项目

功能验证：输入/输出电压范围、效率曲线、动态响应（负载瞬变）；

环境可靠性：高温高湿（85℃/85%RH，1000小时）、振动测试（20Grms）；

信号完整性：输出纹波（＜50mV@20MHz带宽限制）；

保护机制：过压保护阈值精度（±2%）、短路恢复时间（＜10μs）。

2. 测试设备与参数

| 测试类别       | 仪器配置                         | 技术指标                 |

|---------------------|---------------------------------------|-------------------------------|

| 动态响应测试   | 高速示波器（≥100MHz）、电子负载仪     | 负载跃变电压波动≤5%|

| 效率测试       | 高精度电源分析仪（6位半万用表）       | 能效比误差≤±0.5% |

| EMC测试        | 微波暗室、场强发生装置                | 辐射抗扰度≥200V/m|

| 老化测试       | 恒温恒湿箱、多通道监控系统            | 1000小时失效率＜20ppm|

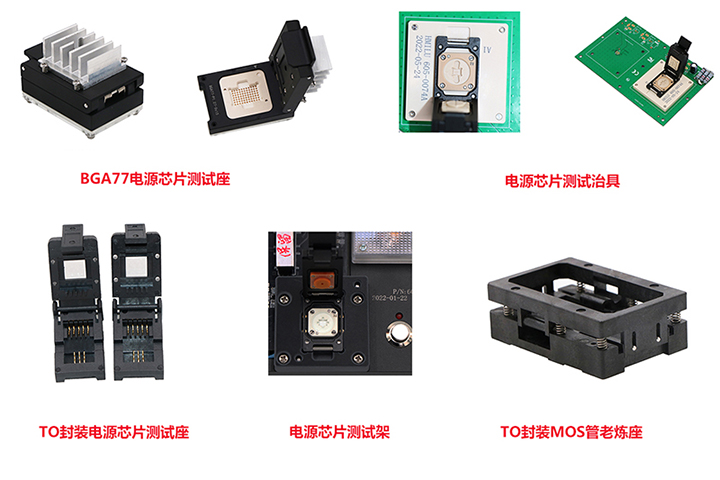

四、谷易电子电源芯片测试座产品解决方案

1. 高精度电源管理芯片测试座socket

技术亮点：

  支持BGA/LGA/QFN封装，接触阻抗≤15mΩ，插损＜2dB@10GHz；

  集成液冷散热模块，支持2kW功耗芯片测试（结温≤125℃）。

应用案例：某通信厂商LTM4644芯片量产测试，单日完成10万颗筛选，不良品检出率＞99.98%。

2. 工业级电源芯片老化测试座 （芯片老炼测试夹具）

核心参数：

  温度循环范围-65℃~200℃，支持5000次插拔寿命；

  内置电压纹波抑制（波动≤±1%）。

典型场景：车载电源芯片72小时高温老化，等效10年工况验证。

3. 智能电源控制芯片烧录座（芯片编程座、烧写座）

技术突破：

  支持AES-256/SM4加密算法，烧录速度200MB/s；

  集成AI自学习功能，适配多协议芯片（如CAN FD、I2C）。

应用流程：芯片ID绑定→固件烧录→CRC校验，单日处理量＞5万颗。

五、行业技术趋势

1. 智能化测试：AI算法实时诊断接触不良（准确率＞99.5%）；

2. 高密度集成：Chiplet技术实现多芯粒互联（带宽＞3TB/s）；

3. 绿色节能：低功耗探针设计（能效提升30%）；

4. 虚拟验证：数字孪生系统缩短开发周期30%。

国产电源管理芯片测试技术正从“追赶”迈向“引领”，谷易电子等厂商通过高精度测试座、极限老化验证与智能化烧录系统，为工业、汽车、通信等领域提供全生命周期可靠性保障。未来，随着3D封装与光互连技术的普及，测试方案将向更高频（＞50GHz）、更大功率（千安级）持续突破，助力中国半导体产业自主可控。
