在物联网、5G通信、人工智能和自动驾驶技术的推动下，全球集成电路产业正经历两大变革：高速数据处理的爆发式增长与芯片封装密度的极限压缩。面对GPU/CPU芯片球中心距缩至0.3mm以下的趋势，传统测试技术已难以满足信号完整性要求。以芯片同轴测试座为核心的新型解决方案，凭借其精密阻抗匹配能力与超微间距适配性，正在成为高速芯片测试领域的“破局者”。

 一、技术驱动下的芯片测试新挑战

 1. 市场需求的双重升级

算力需求激增：AI训练芯片需支持PCIe 5.0/6.0（32GT/s至64GT/s）、DDR5（6400MT/s）等高速接口，信号传输损耗容差低于3%。

封装密度革命：智能设备电路板空间压缩推动芯片球中心距从0.4mm向0.25mm演进，触点间距误差需控制在±15μm以内。

 2. 传统测试技术的瓶颈**

信号失真：普通探针因寄生电感（>0.5nH）和电容（>0.3pF）导致高频信号衰减，误码率（BER）超过10^-12。

物理损伤风险：硬接触探针在微间距场景下易造成焊球塌陷，良率损失达5%-10%。

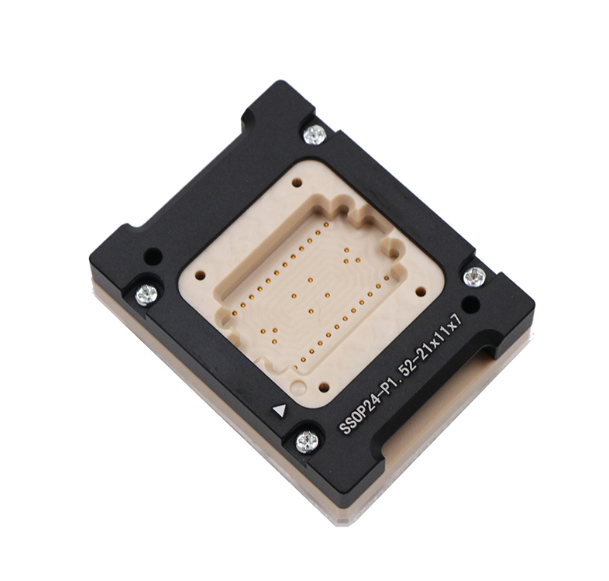

二、同轴测试座的核心技术突破

芯片同轴测试座通过**同轴探针结构**与**阻抗匹配设计**，实现从物理连接到信号传输的全链路优化。

 1. 同轴探针的精密架构

分层屏蔽设计：内导体（镀金铍铜）传输信号，外导体（镀银不锈钢）构成接地屏蔽层，将寄生电感降至0.1nH以下，支持40GHz高频测试。

弹性接触机制：谷易电子专利的“双曲面接触头”设计，在0.25mm球间距下仍能保持接触电阻<20mΩ，插拔寿命超50万次。

 2. 阻抗匹配创新

可调阻抗模块：通过改变介质层材料（如陶瓷填充PTFE）与探针直径，实现50Ω/75Ω/100Ω阻抗精准匹配，适配PCIe、USB4、HDMI等多元协议。

端接优化技术：在测试座内集成终端电阻网络，反射损耗（RL）优于-25dB@10GHz，确保眼图张开度达标。

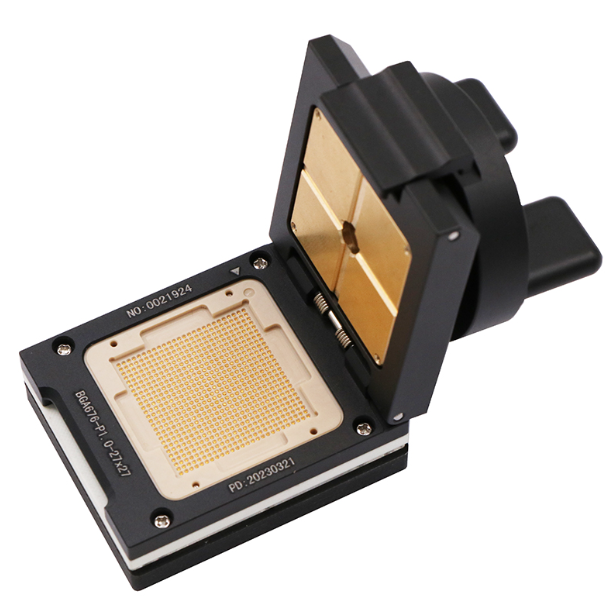

3. 微间距适配方案

斜面偏移布局：探针阵列采用交错排布，尖端间距可压缩至0.07mm，支持BGA、WLCSP、QFN封装芯片的0.2mm球中心距测试。

热膨胀补偿：基板采用碳纤维-殷钢复合材质（CTE 4.5ppm/℃），在-55℃~150℃范围内维持±5μm对位精度。

三、国产同轴测试座的关键应用场景

 1. 5G通信芯片批量测试

场景痛点：Massive MIMO射频前端芯片需在28GHz频段测试EVM（误差矢量幅度）<1.5%。

谷易方案：搭载64通道同轴测试座的自动化系统，支持OTA（空中下载测试）与S参数同步采集，测试效率提升300%。

 2. 自动驾驶域控制器老化验证

场景痛点：车规级SoC需通过3000小时高温（125℃）高湿（85%RH）循环测试。

谷易方案：老化座内置同轴探针与热电偶，实时监控信号质量与结温漂移，故障定位精度达引脚级。

3. AI GPU固件烧录与功能校验

场景痛点：HBM3存储堆叠芯片需同步烧录1024个TSV（硅通孔）单元。

谷易芯片测试座解决方案：烧录座集成同轴探针与边界扫描链，支持10Gbps数据速率下的并行烧录与CRC校验，良率提升至99.99%。

四、从高速测试到智能诊断

1. 太赫兹频段适配：开发基于光子晶体的超宽带同轴探针，支持120GHz以上毫米波芯片测试。

2. AI驱动的自适应校准：通过机器学习动态补偿探针磨损与温漂，延长设备使用寿命。

3. 三维异构集成测试：研发垂直同轴探针阵列，攻克3D IC芯片的堆叠互连测试难题。

在“更小、更快、更智能”的芯片发展主线下，国产芯片同轴测试座正以精密阻抗控制与超微间距适配为核心竞争力，重塑高速芯片测试生态。谷易电子等企业通过材料创新、结构优化与智能化集成，不仅打破了海外厂商在高端芯片测试座的垄断地位，更推动了中国半导体产业链向高附加值环节攀升。未来，随着6G、量子计算等技术的落地，同轴测试技术将成为支撑下一代集成电路创新的基石。
