功率半导体、分立器件与集成电路（IC）的测试技术已成为保障电子系统可靠性的核心环节。本文将以功率半导体测试、分立器件测试、功率器件测试、集成电路IC测试、功率分立器件测试为核心，解析其结构差异、应用场景及测试标准，并结合谷易电子测试座的关键技术，探讨国产测试设备的技术突破。

 一、核心器件分类与工作原理对比

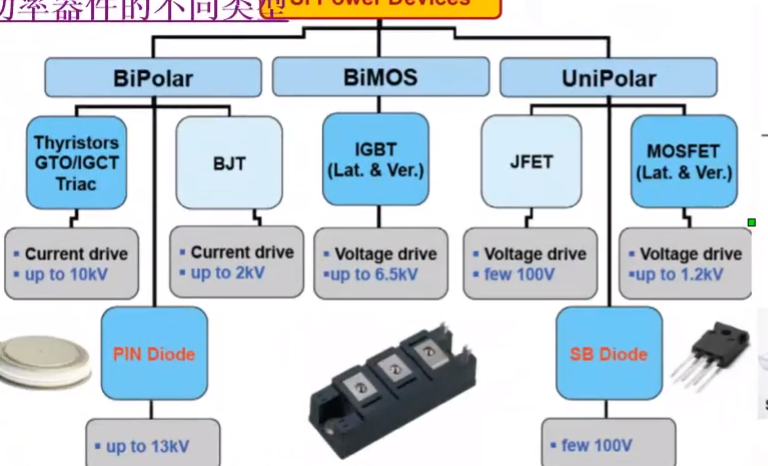

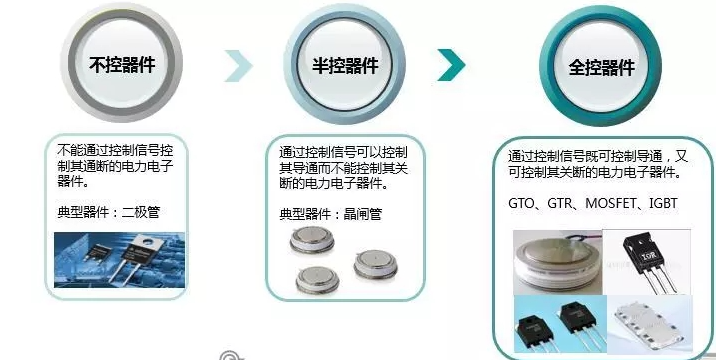

 1. 功率半导体测试

器件类型：包括IGBT、MOSFET、SiC/GaN器件等，主要用于高电压、大电流场景（如电动汽车逆变器、工业变频器）。

结构特性：IGBT结合MOSFET与双极型晶体管特性，具有低导通损耗与高耐压能力；SiC器件基于宽禁带材料，支持高频高温工作。

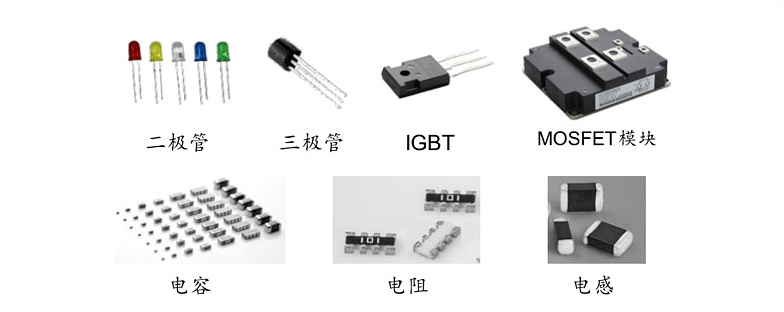

2. 分立器件测试

器件类型：二极管、三极管、晶闸管等，功能单一，无需复杂控制逻辑。

结构特性：二极管由PN结构成，实现单向导通；三极管（BJT）通过基极电流控制集电极电流，适用于低频放大电路。

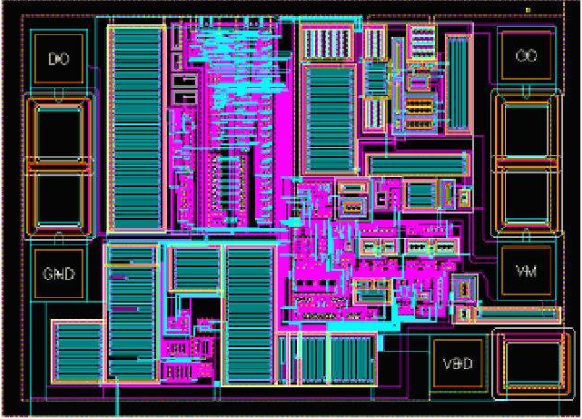

3. 集成电路（IC）测试

器件类型：模拟IC、数字IC、混合信号IC等，集成度高，功能复杂。

结构特性：SOC（系统级芯片）集成CPU、存储器、接口模块，需支持多协议通信（如PCIe、USB4）。

4. 功率分立器件测试

定义：特指高功率场景下的分立器件（如功率二极管、IGBT模块），兼具分立器件简单结构与功率半导体的高耐压特性。

二、半导体器件测试项与方法：技术差异与标准

1. 功率半导体测试

核心测试项：

  静态参数：导通电阻（Rds(on)）、阈值电压（Vth）、击穿电压（Vces）。

  动态参数：开关损耗、反向恢复时间（适用于IGBT反并联二极管）。

测试方法：

  双脉冲测试：模拟实际开关工况，捕获开关波形与损耗。

  高温老化测试：125℃下连续运行1000小时，验证长期可靠性[citation:9]。

 2. 分立器件测试

核心测试项：

  二极管：正向压降（VF）、反向击穿电压（VRRM）。

  三极管：电流增益（β）、饱和压降（Vce(sat)）。

测试方法：

  晶体管图示仪：绘制I-V特性曲线，评估放大能力。

  四线法测试：消除接触电阻影响，确保小阻值测量精度。

3. 集成电路（IC）测试

核心测试项：

  功能测试：验证逻辑功能（如存储器的读写正确性）。

  性能测试：速率（如DDR5的6400MT/s）、功耗、信号完整性（眼图分析）。

测试方法：

  SLT测试（系统级测试）：模拟真实应用环境，测试芯片整体性能。

  混合信号测试：同步验证模拟与数字信号交互（如ADC/DAC精度）。

4. 功率分立器件测试

特殊要求：需兼容高功率与分立特性，如测试功率二极管的浪涌电流耐受能力。

测试设备：需支持高电流（>100A）与高压（>1000V）测试环境。

三、功率器件测试条件与行业标准

 1. 通用测试条件

环境参数：温度（-55℃~150℃）、湿度（40-60% RH），车规级器件需扩展至极端温度[citation:9]。

电气参数：驱动电压（MOSFET：5-15V；IGBT：10-20V），负载电流覆盖额定值的120%。

 2. 行业标准

AEC-Q系列：车规级器件需通过AEC-Q101（分立器件）或Q100（IC）认证。

JEDEC标准：如JESD22-A108（高温存储寿命测试）。

四、谷易电子IC测试座的关键技术应用

1. 高密度适配与信号完整性

同轴探针结构IC测试座：内导体传输信号，外导体屏蔽干扰，寄生电感<0.1nH，支持40GHz高频测试，适配BGA、WLCSP封装。

阻抗匹配模块：通过可调介质层实现50Ω/75Ω/100Ω匹配，减少PCIe/USB4信号反射损耗（RL<-25dB）。

2. 极端环境可靠性

IC老化座设计：支持-55℃~150℃循环测试，集成热电偶实时监测结温漂移，适用于车规IGBT模块验证。

插拔寿命：镀金探针配合弹簧预压技术，寿命超50万次，降低维护成本。

3. 智能化测试整合

多协议兼容：集成边界扫描链与CRC算法，实现10Gbps速率下的并行烧录与功能校验（良率>99.99%）

五、半导体器件未来趋势与挑战

1. 高频化与三维集成：开发120GHz以上同轴探针，支持3D IC堆叠互连测试

2. AI驱动的预测性维护：通过机器学习优化测试参数，动态补偿探针磨损

3. 第三代半导体适配：针对SiC/GaN器件的高温高频特性，开发低寄生参数测试工装。

功率半导体、分立器件与集成电路的测试技术，共同构成了现代电子产业的“质量防火墙”。国产IC测试座通过精密阻抗控制、宽温域兼容性与智能化集成，正逐步打破海外技术垄断。谷易电子等企业的创新实践，不仅提升了测试效率，更推动了国产半导体产业链向高端化迈进。未来，随着新材料与新架构的普及，测试技术将持续向高频、高密、智能化方向演进，成为产业升级的核心引擎。

（注：本文技术参数参考自谷易电子技术白皮书及JEDEC、AEC-Q等行业标准[citation:9]。）
