一、主流封装类型核心区别与适用场景

QFN、LCC、PLCC等封装因材料、引脚设计及热性能差异，适配不同场景需求：

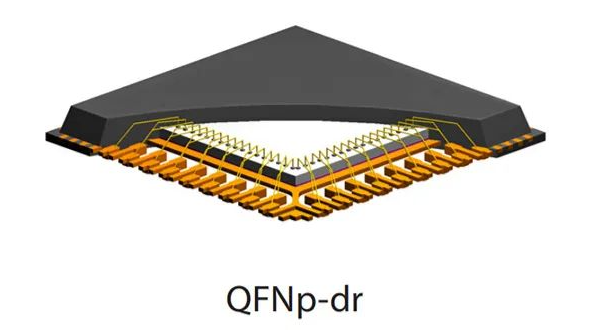

1. QFN（Quad Flat No-lead）

特点：无引脚设计，底部焊盘直接导热，封装体积小（典型尺寸3×3mm~15×20mm），寄生电感低（<0.1nH），支持高频信号（最高56GHz）。

适用场景：5G射频模块、车规级MCU、AIoT设备。

测试难点：微间距焊盘（0.35mm）对位精度、高频信号完整性（眼图余量≥0.3UI）。

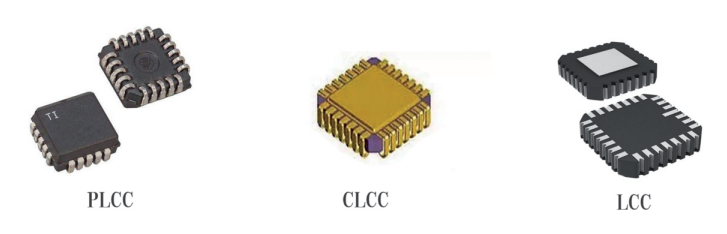

2. LCC（Leadless Chip Carrier）

特点：无引脚陶瓷/塑料封装，底部焊盘布局，抗振动性强，耐温范围-55℃~175℃。

适用场景：航空航天电子、工业控制模块。

测试难点：高温环境稳定性验证（如HTOL测试）、焊盘空洞率检测（X射线检测）。

3. PLCC（Plastic Leaded Chip Carrier）

特点：塑料材质，J形引脚分布四周（引脚数18~84），散热性能优异，插拔寿命长（≥10万次）。

适用场景：通信基站、存储器模块、工控主板。

测试难点：多引脚接触稳定性（接触电阻≤30mΩ）。

4. CLCC（Ceramic Leaded Chip Carrier）

特点：陶瓷材质，耐高温（>200℃），引脚抗机械应力强，适用于极端环境。

适用场景：汽车ECU、高温传感器模块。

测试难点：高温老化测试（125℃/1000小时）、抗振动测试（20Grms）。

5. JLCC（J-Leaded Ceramic Chip Carrier）

特点：陶瓷基材，J形引脚设计，高频性能优异，适配射频芯片。

适用场景：卫星通信、雷达系统。

测试难点：高频信号阻抗匹配（50Ω±5%）、寄生电感控制（<0.05nH）。

6. QFJ（Quad Flat J-leaded Package）

特点：四侧J形引脚，塑料/陶瓷材质，引脚中心距1.27mm，兼容传统焊接工艺。

适用场景：电源管理芯片、消费电子主控。

测试难点：引脚机械强度验证（防弯曲）、长期插拔寿命测试。

二、核心测试要求与技术方案

不同封装需针对性解决信号完整性、环境可靠性及高频性能等挑战：

1. 高频信号完整性测试

参数要求：

  QFN/JLCC：信号速率≥56Gbps，反射损耗<-25dB@10GHz。

  测试方法：时域反射计（TDR）分析阻抗突变，高速示波器（≥70GHz带宽）监测眼图抖动。

谷易电子方案：芯片同轴探针测试座，寄生电感<0.1nH，支持PCIe Gen6协议，适配QFN高频验证。

2. 环境可靠性测试

测试项：

  HTOL（高温寿命测试）：125℃下运行1000小时，参数漂移<10%。

  温度循环测试：-55℃~150℃循环1000次，验证封装抗热疲劳性。

谷易电子方案：芯片老化座，温控精度±2℃，支持多应力耦合（电-热-振动）。

3. 多引脚接触稳定性

参数要求：PLCC/QFJ接触电阻≤50mΩ，插拔寿命≥1.5万次。

测试方法：四线法导通测试，X射线检测焊球空洞率（≤25%）。

谷易电子方案：翻盖式测试座，铍铜探针镀金工艺，单针压力30g，适配PLCC 84引脚并行测试。

三、谷易电子测试座解决方案关键应用

1. 高密度芯片测试座

技术亮点：

  支持QFN 0.35mm微间距探针，接触阻抗≤15mΩ，插损<2dB@56GHz。

  模块化设计，10分钟内切换封装类型（QFN/LCC/PLCC）。

应用案例：某5G射频芯片厂商采用QFN测试座，单日完成20万颗筛选，不良率<10ppm。

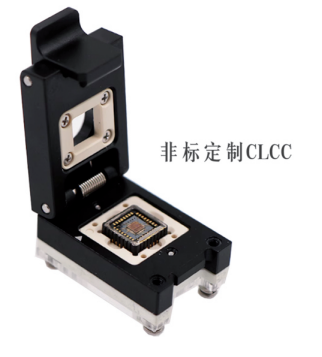

2. 极端环境芯片老化座

核心参数：

  温控范围-65℃~200℃，湿度控制精度±3%RH，支持HAST测试（130℃/85%RH/96h）。

  液冷散热功率＞3kW，适配车规级CLCC芯片高温老化。

典型场景：汽车ECU模块72小时老化，等效10年工况验证。

3. 智能芯片烧录座

技术创新：

  支持AES-256/SM4加密算法，烧录速度200MB/s，集成AI模型预载入（如YOLO目标检测）。

  适配多协议（CAN FD、I2C），单日处理量＞5万颗。

四、行业趋势与未来挑战

1. 高频化与三维集成：针对QFN封装毫米波需求，开发120GHz探针；适配3D堆叠封装TSV互连检测。

2. 智能化测试生态：引入MES系统实现全流程追溯，AI预测芯片老化曲线。

3. 绿色制造：无铅焊料与环保清洗工艺，降低碳排放。

QFN、LCC等封装技术持续推动电子设备小型化与高性能化，谷易电子通过精密芯片测试座、老化测试座与高效芯片编程烧录座，为汽车、通信、工业等领域提供全生命周期可靠性保障，助力国产半导体测试技术迈向全球高端市场。
