一、集成电路IC质量与可靠性测试的核心要求

集成电路的可靠性直接决定其应用寿命与稳定性，尤其在汽车、航空航天、医疗等关键领域，需满足以下核心测试要求：

1.功能验证：确保芯片在极端条件下（如高温、低温、振动）仍能正常运作，包括逻辑功能、信号完整性等。

2.环境适应性：通过高温工作寿命测试（HTOL，125℃/1000小时）、高加速温湿度应力测试（HAST，121℃/100%RH/96小时）等，验证芯片在长期恶劣环境下的稳定性。

3.机械可靠性：包括温度循环测试（TCT，-65℃~150℃循环500次）、机械冲击测试（20Grms振动）等，模拟运输与使用中的物理应力。

4.电气参数一致性：测试电压、电流、功耗等参数波动范围，如动态功耗误差需≤±0.5%。

二、质量与可靠性测试的特点与适用场景

1. 测试特点

高精度与高频支持：需满足56Gbps PAM4信号测试，眼图余量≥0.3UI，阻抗匹配精度±3%。

多物理场耦合：同步模拟电、热、机械应力，如车载芯片需耐受-40℃~150℃温差与高振动场景。

智能化与高效性：AI算法实时诊断接触失效，多工位并行测试提升效率（如256站点同步测试）。

2. 适用场景

汽车电子：ECU、传感器需通过HTOL与机械冲击测试，确保10年使用寿命。

工业控制：高温、高湿环境下的电源管理芯片需通过HAST与TCT测试。

通信设备：5G射频芯片需验证高频信号完整性（如56GHz带宽支持）。

三、关键测试方法与技术参数

1. 核心测试方法

功能测试：使用自动测试设备（ATE）模拟真实工作状态，验证逻辑功能与功耗曲线。

寿命加速测试：

  HTOL：125℃下持续运行1000小时，监测参数漂移（要求＜10%）。

  HAST：121℃/100%RH/2atm环境加速腐蚀老化，替代传统THB测试的耗时问题。

机械可靠性测试：

  TCT：-65℃~150℃快速温变，循环1000次，检测封装分层与焊点疲劳。

2. 技术参数与设备

| 测试类别       | 技术指标                  | 设备与方案              |

|---------------------|-------------------------------|-----------------------------|

| 信号完整性     | 56G PAM4眼图抖动≤0.1UI        | 高速示波器（≥70GHz带宽）    |

| 散热性能       | 结温≤150℃（液冷散热功率3kW）  | 红外热成像+CFD流体仿真      |

| 接触阻抗       | ≤15mΩ（镀金探针）             | 高密度芯片测试座（BGA/QFN适配） |

四、谷易电子测试座解决方案的创新应用

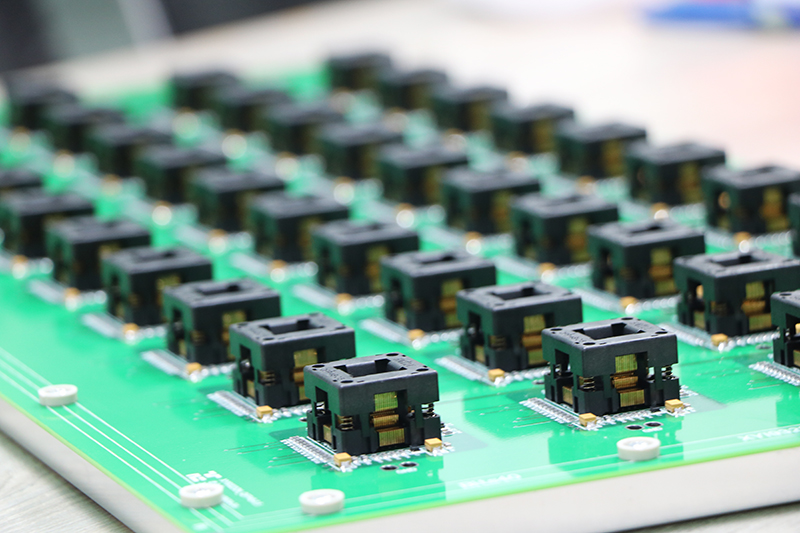

1. 高精度芯片测试座

技术亮点：

  支持0.35mm微间距焊盘，接触阻抗≤15mΩ，插损＜2dB@56GHz。

  模块化设计，10分钟内切换封装类型（适配QFN、BGA、LGA等）。

应用案例：某5G基带芯片量产测试中，单日完成20万颗筛选，不良率＜10ppm。

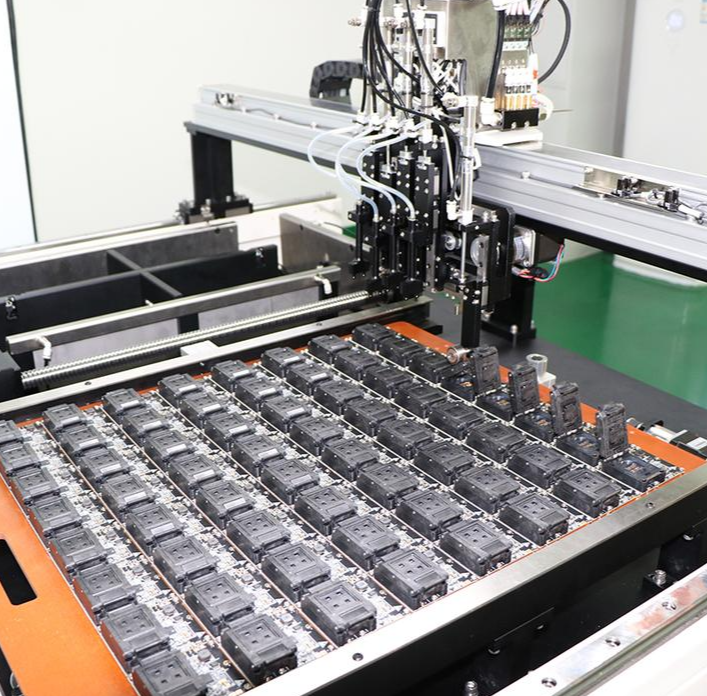

2. 工业级芯片老化座

核心功能：

  双相浸没式液冷系统，温控范围-65℃~200℃，湿度精度±3%RH。

  支持多应力耦合（电+热+振动），模拟车规芯片10年等效寿命验证。

典型场景：新能源汽车MCU芯片72小时高温老化，故障率从500ppm降至20ppm。

3. 智能化测试系统

AI驱动：基于YOLOv5模型实时检测焊球虚焊，准确率＞99.5%。

数据追溯：集成MES系统，实现全流程质量追溯与SPC实时监控。

五、行业趋势与未来展望

1. 3D封装测试：针对Chiplet异构集成，开发TSV互连检测技术，带宽＞2TB/s。

2. 光子芯片测试：支持硅光引擎集成，延迟＜1ps，适配量子通信与激光雷达需求。

3. 绿色测试技术：低功耗探针设计（能效提升30%），适配碳中和目标。

集成电路IC的可靠性测试是保障其全生命周期性能的核心环节。谷易电子芯片测试座工厂通过高精度芯片测试座、极限环境老化测试座与智能化烧录座，为汽车、通信、工业等领域提供从研发到量产的端到端解决方案，推动国产芯片质量迈向国际领先水平。未来，随着先进封装与新材料技术的突破，测试方案将向更高频（＞200GHz）、更高效（AI全自动化）持续演进。
