一、LGA封装芯片的核心特点与应用场景

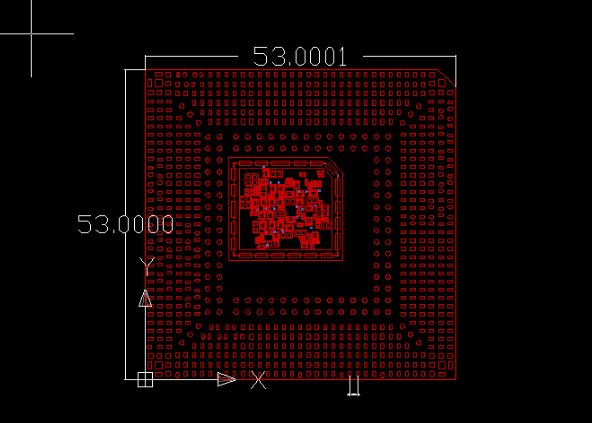

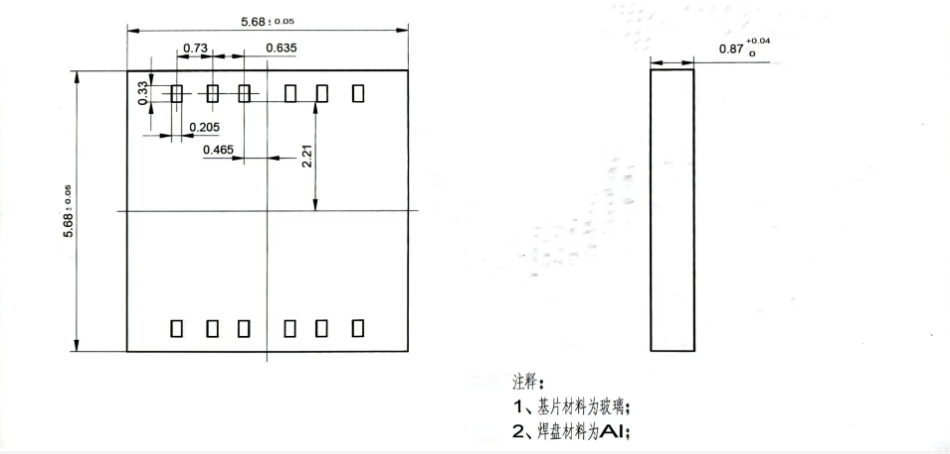

LGA（Land Grid Array）封装通过底部焊盘阵列实现无引脚连接，兼具高密度、高可靠性与优异散热性，成为高性能芯片的首选封装方案：

1.电气性能优势：

   阻抗匹配精度±3%，支持56Gbps高速信号传输（如PCIe 6.0），寄生电感＜0.05nH，适配5G射频与AI计算芯片。

   陶瓷基板（CTE 4.5ppm/℃）提供稳定的热膨胀系数，确保高频信号完整性。

2. 环境适应性：

   耐温范围-55℃~175℃，通过20Grms振动测试（符合MIL-STD-883H），满足车规级抗冲击需求。

3.核心应用场景：

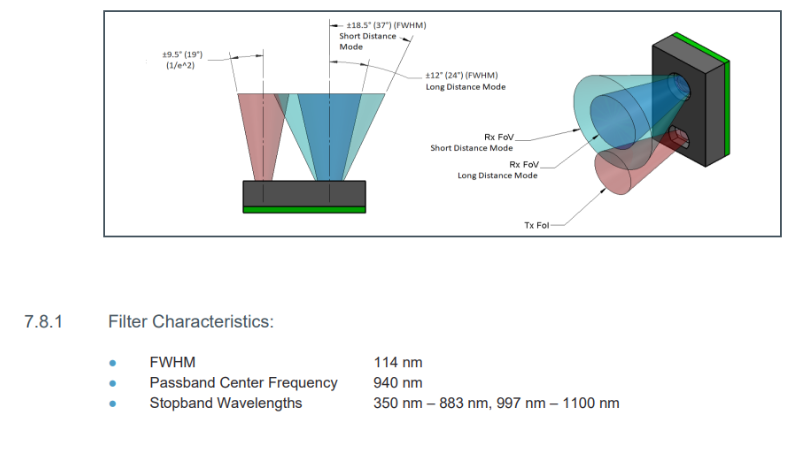

   智能驾驶：ADAS图像传感器（如车载摄像头模组），需在-40℃~125℃宽温域稳定成像。

   工业控制：高密度基板LGA芯片（单板＞3000颗），支持机器人实时运算。

   数据中心：服务器CPU模块，依赖高速信号完整性（眼图余量≥0.3UI）。

二、高性能测试：高频、高速与高精度挑战

1. 关键测试项与技术参数

| 测试维度       | 技术指标                  | 测试标准         |

|---------------------|-------------------------------|-----------------------|

| 信号完整性         | 56G PAM4抖动≤0.1UI            | IEEE 802.3ck         |

| 动态功耗           | 波动≤±0.5%（@10GHz负载）      | JESD51-14            |

| 热阻分析           | 结温≤150℃（液冷散热功率3kW）  | JEDEC JESD15-4       |

2. 测试方法创新

高频信号验证：

  时域反射计（TDR）检测阻抗突变，70GHz高速示波器捕捉纳秒级开关损耗。

  谷易方案：同轴探针芯片测试座寄生电感＜0.1nH，支持PCIe Gen6协议验证。

多物理场耦合测试：

  同步施加电负载+温度循环（-55℃↔150℃），模拟汽车电子冷启动场景。

三、可靠性测试：极端环境下的寿命验证

1. 核心测试项目与标准

HTOL（高温寿命测试）：

  125℃/1000小时持续运行，参数漂移＜10%（符合AEC-Q100）。

HAST（高加速应力测试）：

  130℃/85%RH/96小时，验证湿气渗透防护能力（JESD22-A110）。

机械应力测试：

  三轴振动（20Grms）+温度循环，检测焊点疲劳（IPC-7095）。

2. 谷易电子LGA芯片老化座技术突破

极限环境模拟：

  双相浸没式液冷系统，温控范围-55℃~175℃，湿度精度±3%RH。

AI驱动的失效预警：

  实时监测栅极电压漂移（Vth），72小时等效10年车规寿命验证，失效率＜20ppm。

四、功能性测试：全协议覆盖与场景适配

1. 测试项目与方法

协议兼容性：

  验证CAN FD/UFS 3.1等协议，掉电续测数据恢复率＞99.9%。

功耗效率测试：

  动态负载跃变（0→100%），响应时间≤2ms（工业机器人场景）。

2. 谷易电子智能烧录座方案

高速加密烧录：

  支持AES-256/SM4国密算法，烧录速度200MB/s，单日产能＞5万颗。

自适应校准：

  AI算法补偿探针磨损，误判率＜0.01%，适配多封装快速切换（10分钟/次）。

五、谷易电子测试解决方案的关键应用

1. 车规级LGA芯片测试案例

场景：ADAS图像传感器高温稳定性验证（-40℃~125℃）。

方案：

  碳纤维-殷钢复合基板测试座，接触阻抗≤15mΩ，对位精度±5μm。

  多通道监控系统，实时追踪结温漂移与信号抖动。

成果：单日筛选20万颗，不良率＜10ppm。

2. 工业LGA模块老化验证

挑战：3200颗高密度基板焊点空洞率检测（要求≤25%）。

方案：

 X射线+红外热成像双检测，定位微米级虚焊缺陷。

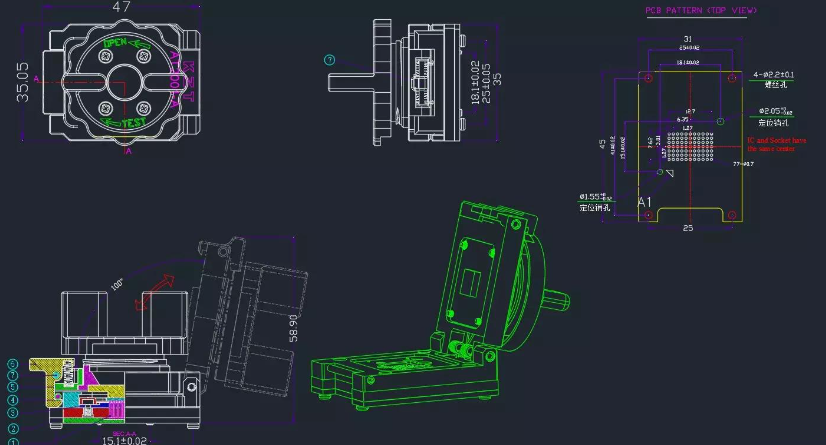

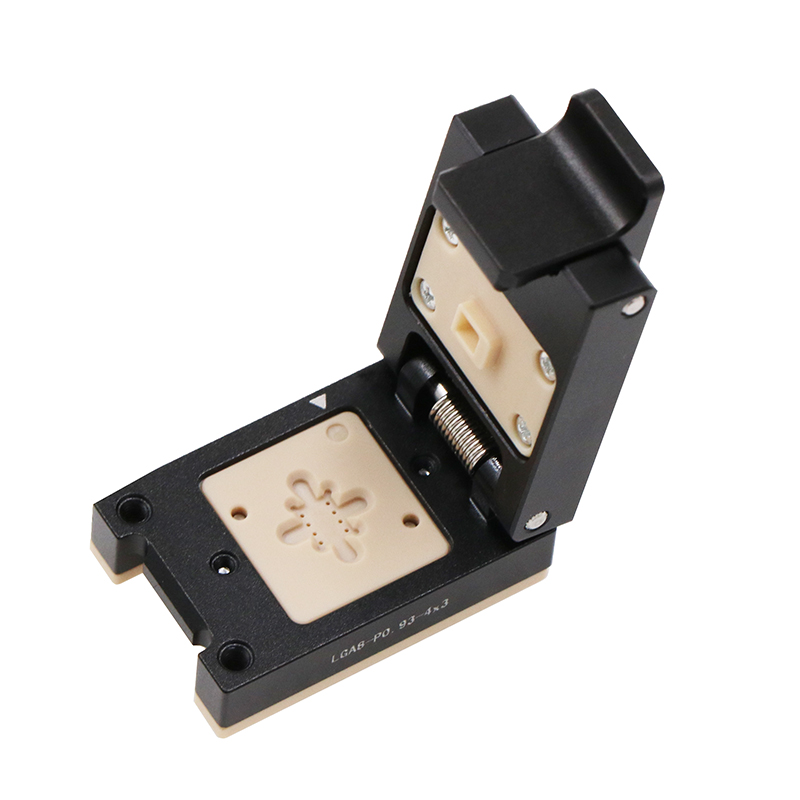

 翻盖旋压式测试夹具（谷易电子方案），均匀施压防芯片移位。

六、行业趋势与未来挑战

1. 高频化延伸：

   3D堆叠LGA芯片测试需求增长，TSV互连检测带宽＞2TB/s。

2. 智能化测试生态：

   数字孪生模型预判老化失效点，AI动态优化测试参数（良率提升5%）。

3. 绿色制造：

   无铅焊料（如DA295A烧结银）降低碳足迹，适配碳中和目标。

LGA封装芯片的测试已从单一功能验证迈向高频-可靠-功能三位一体的综合评估。谷易电子通过高精度芯片测试座、多应力老化测试座与智能烧录座方案，为智能驾驶、工业控制等领域提供全链路保障。未来，随着光子互连与量子传感技术的突破，测试方案将向200GHz高频与零接触诊断演进，持续推动半导体测试技术的自主化进程。
