芯片在现代电子系统中的重要性不言而喻，而其长期可靠性更直接决定了终端产品的质量与安全。尤其在汽车电子、航空航天和人工智能等关键领域，一颗芯片的失效可能导致灾难性后果。高温工作寿命测试（HTOL）作为半导体可靠性验证的“金标准”，通过模拟极端工况加速芯片老化，已成为芯片量产前不可或缺的验证环节。

一、HTOL测试：芯片可靠性的终极考验

HTOL（High Temperature Operating Life）即高温工作寿命测试，是一种通过高温高压环境加速芯片失效机制的可靠性验证方法。其核心原理是利用阿伦尼乌斯模型，通过提高温度加速芯片内部的化学反应速率，使在正常条件下需数年才能暴露的缺陷在几百小时内显现。

关键测试目标包括：

寿命预测：通过1000小时测试的芯片，正常使用寿命可达10年以上；2000小时测试可保证28年使用寿命（150℃条件下）

失效机制暴露：激发电迁移、热载流子效应、氧化层破裂等物理失效

参数漂移监测：跟踪漏电流、阈值电压等关键参数的变化幅度（如要求漏电流变化<10%）

严苛测试参数设置：

| 参数类别 | 典型设置 | 特殊要求 |

|----------|----------|----------|

| 温度| 125℃~150℃ | 车规Grade 0需150℃ |

| 电压| 额定电压的1.1~1.3倍 | 功率器件可达1.5~2倍 |

| 时间 | 1000小时标准 | 军工/航天延长至2000小时 |

二、HTOL测试方法与标准体系

HTOL测试流程严格遵循国际标准，主要包含四个关键阶段：

1. 样品选择与预处理

从不连续的三批次产品中抽样，每批次≥77颗以满足统计要求

对含非易失性存储器的芯片执行擦写循环预处理（遵循JESD22-A117标准）

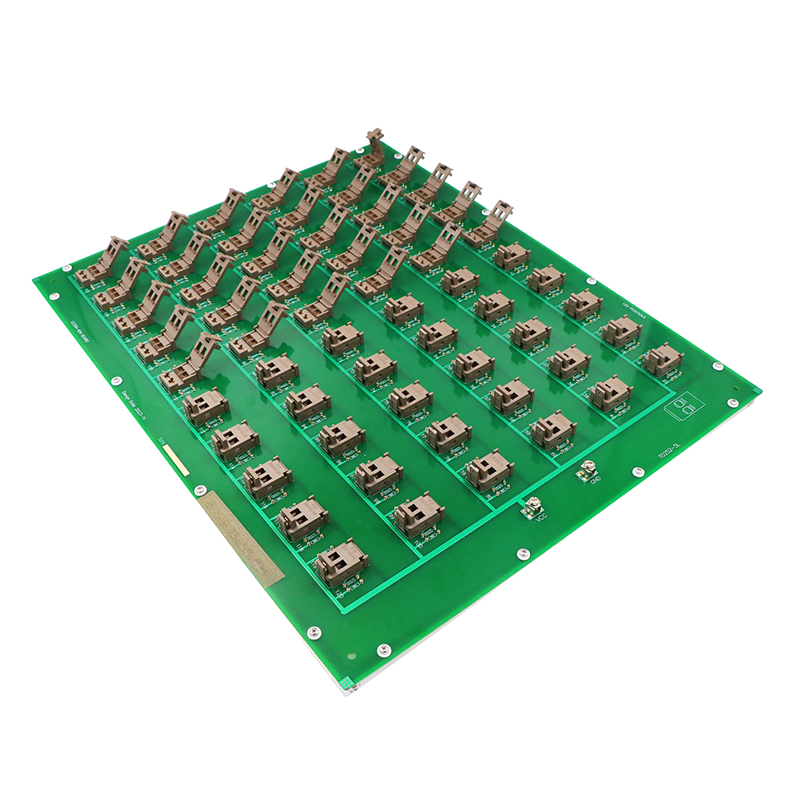

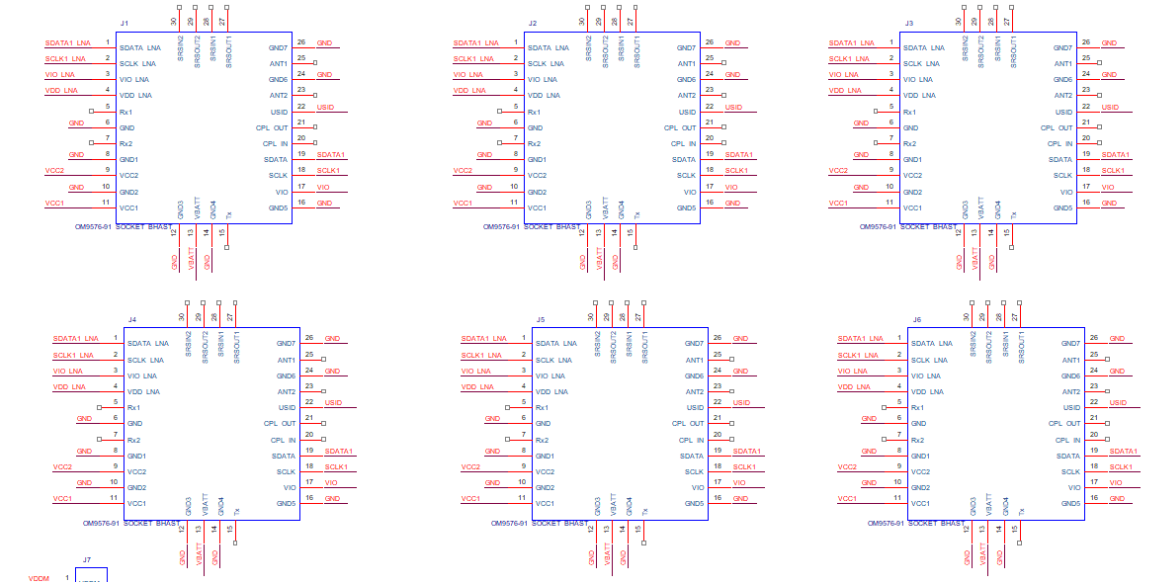

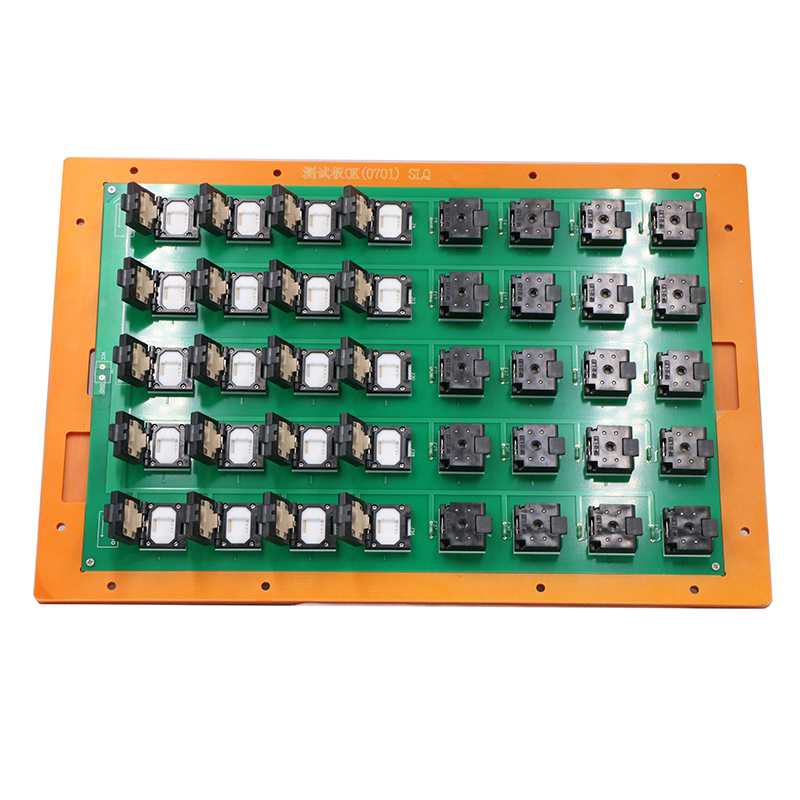

2. 老化板设计创新

子母板结构：适用于引脚数<200的芯片，通过母板复用降低成本

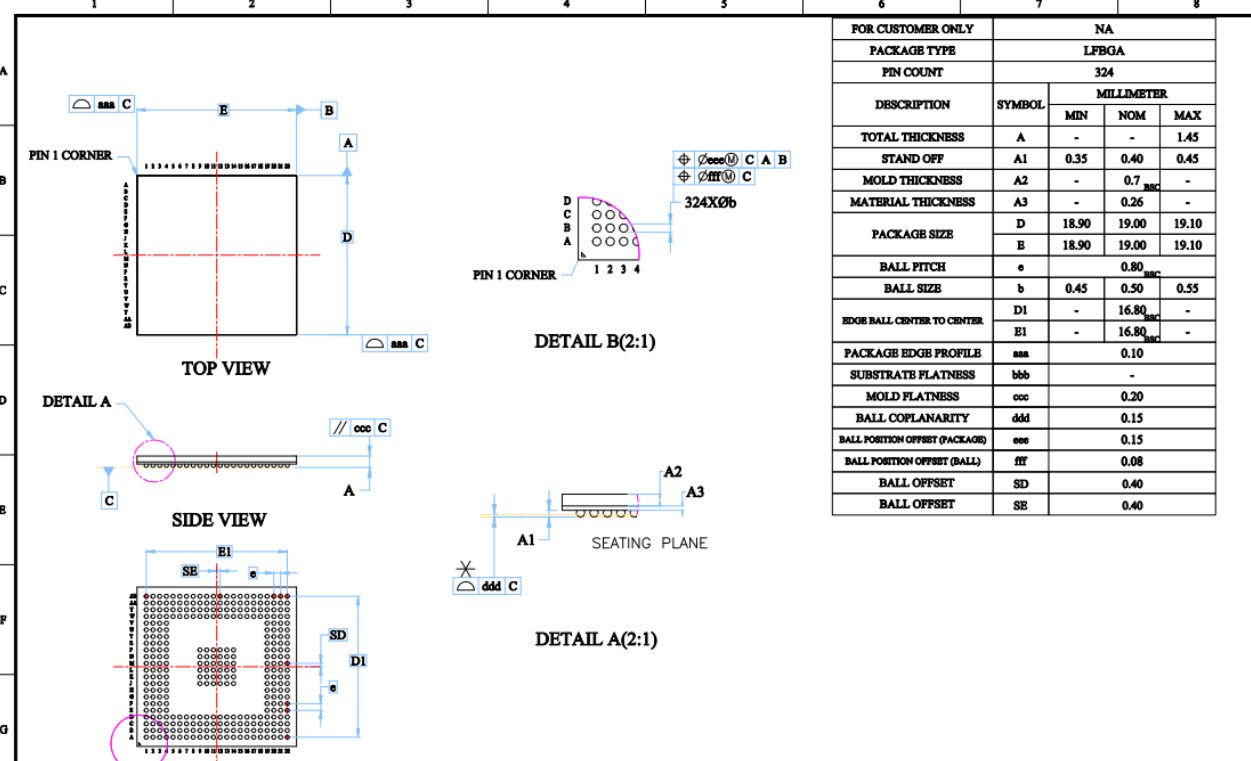

Socket探针结构：针对BGA等高端封装，谷易电子方案实现0.35mm探针间距，支持>50万次插拔

安全防护设计：每颗芯片电源独立加装保险丝；滤波电容需耐150℃高温和50V电压

3. 测试过程监控

实时采集电压、电流、温度数据，精度达±1℃

在0h、168h、500h、1000h等节点进行ATE测试，对比参数漂移

4. 核心行业标准

JESD22-A108：定义通用IC的温度/电压/时间规范

AEC-Q100：车规芯片强制标准，要求0 DPPM失效率

MIL-STD-883：军工标准，温度范围扩展至-55℃~175℃

三、老化板解决方案：谷易电子的技术突破

面对日本Enplas等厂商退出市场的变局，国产老化测试座通过创新实现关键技术替代。谷易电子HTOL老化座方案亮点包括：

 1. 材料与结构创新

宽温域适配：殷钢-碳纤维复合基板使热膨胀系数（CTE）完美匹配芯片封装，在-55℃~155℃范围内保持±5μm对位精度

高频支持：同轴探针设计将寄生电感降至0.1nH以下，支持40GHz信号传输，满足PCIe 5.0/CXL 2.0协议

2. 智能化监控系统

集成热电偶与电压传感器，实现引脚级故障定位

AI驱动的预测性维护：动态补偿探针磨损，延长设备寿命30%

3. 成本效率优化

模块化设计降低30%硬件成本

缓启动电路设计抑制浪涌电流，避免批量烧毁

交货周期从进口设备的6个月缩短至2周，成本仅为1/3

四、未来挑战与技术演进

随着芯片技术发展，HTOL测试面临新挑战：

高频测试需求：5G/太赫兹芯片需开发120GHz探针解决信号衰减

三维封装测试：3D IC堆叠要求垂直探针阵列与TSV检测技术突破

动态可靠性模型：结合数字孪生技术预测失效点，实现参数动态调整

失效分析智能化：机器学习分析老化数据，建立参数漂移与寿命的映射关系

> 谷易电子老化座中的AI补偿系统已能通过实时数据动态调整探针压力，这是传统机械方案无法实现的智能化跃迁。

HTOL测试从本质上说是对芯片生命周期的加速透视，而老化板则是实现这种透视的“高精度显微镜”。随着国产设备在宽温域控制、高频信号传输等关键技术上不断突破，中国半导体产业正逐步摆脱对进口测试设备的依赖。未来，融合AI与数字孪生技术的智能老化测试系统，将成为保障芯片十年如一日稳定运行的幕后守护者，为从消费电子到航天军工的各类应用场景筑牢可靠性基石。
