随着新能源汽车、5G通信与工业自动化领域的快速发展，高功率密度场景对电阻器件的可靠性提出了严苛要求。2012、3216、4520、5025、6332、7142等型号的陶瓷电阻**因具备高耐压、低温度系数等特性，广泛应用于车载充电模块、电源管理及工业变频器等场景。然而，其长期服役性能需要通过系统性老化测试验证。本文从测试要求、方法手段及关键技术出发，结合谷易电子电阻老化测试座的创新实践，解析高压电阻全生命周期可靠性保障方案。

一、高压陶瓷电阻老化测试的核心挑战与测试要求

1. 测试场景与失效模式分析

高压击穿风险：在DC 1000V以上工况下，陶瓷基体易因局部放电引发绝缘失效，需验证击穿电压裕量（如额定电压的1.5倍）。

热应力累积：高温环境下（如150℃），金属电极与陶瓷基体的热膨胀系数（CTE）差异导致界面裂纹，电阻值漂移超标。

湿热腐蚀：85℃/85%RH环境中，银电极氧化导致接触电阻上升，极端条件下引发开路失效。

2. 测试标准与核心要求

电气参数：阻值漂移率（±5%）、绝缘电阻（≥1GΩ@1000V）、耐压强度（≥3kV@60s）。

环境适应性：需覆盖-55℃~175℃温度循环、85℃/85%RH湿热老化及HAST测试（130℃/85%RH/96h）。

机械可靠性：振动测试（10~2000Hz/20g）、冲击测试（半正弦波/50g/11ms），验证焊点抗疲劳性能。

二、电阻老化测试方法及关键技术

1. 高温存储测试（HTS）

测试条件：将电阻置于125℃~175℃烘箱中持续1000小时，验证高温下的材料稳定性。

技术难点：需避免自热效应导致的局部温升，谷易电子测试座采用碳纤维基板（CTE 4.5ppm/℃）匹配陶瓷封装，温控精度达±0.5℃。

2. 高压硅油老化测试

测试原理：在硅油介质中施加高压电场（如10kV@60mA），加速绝缘材料老化，筛选击穿缺陷。

设备特性：如赛睿检测的LH1106系统支持432通道并行测试，电压范围1000~10000V，集成超声波清洗功能，适用于3216/4520等陶瓷电阻批量验证。

3. 温度循环与湿热老化

温度循环：-55℃↔175℃循环500次，监测阻值突变（ΔR/R<2%），谷易方案通过热电偶实时反馈界面应力，动态调整探针压力。

湿热测试：85℃/85%RH环境168小时，验证银电极抗硫化能力，测试座采用镀金端子（接触电阻<10mΩ）减少氧化影响。

4. 电应力加速老化

HALT测试：施加1.5倍额定功率（如6332电阻额定3W，测试功率4.5W），持续48小时，筛选早期失效品。

浪涌测试：模拟雷击浪涌（8/20μs波形），峰值电流达100A，验证电阻抗瞬态过载能力。

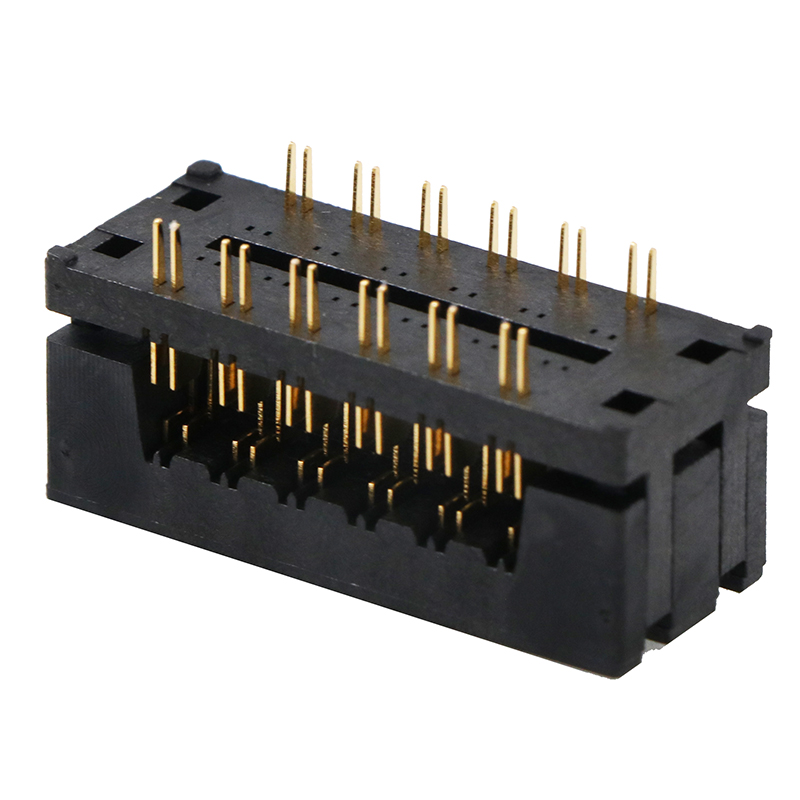

三、谷易电子电阻老化测试座的关键技术突破

1. 高密度并行测试架构

多工位设计：支持72工位/板×6板同步测试，单次可完成432颗电阻老化，效率提升300%。

智能分选系统：基于AI算法动态调整测试参数（如电压梯度、温度斜率），误判率<0.01%。

2. 极端环境适配性

宽温域控制：测试座内置PID温控模块，支持-65℃~200℃范围，温度均匀性±1℃，适配车规级7142电阻测试。

抗腐蚀设计：采用纳米涂层外壳（IP67防护等级）与全密封探针结构，防止硅油渗透导致电气性能劣化。

3. 数据安全与可追溯性

加密传输：测试数据通过SM4国密算法加密，硬件集成熔断机制，防止非法篡改。

全生命周期追踪：每颗电阻的测试数据（如阻值漂移曲线、失效模式）存入区块链系统，支持质量回溯。

四、典型应用场景与国产化突破

1. 车载充电桩模块验证

场景痛点：2012电阻在800V平台中需耐受10万次温度循环（-40℃~150℃），阻值漂移需<3%。

谷易方案：老化座集成多通道监控系统，实时采集结温与功耗数据，故障定位精度达引脚级。

2. 工业变频器抗老化测试

技术难点：5025电阻在10kHz高频PWM信号下易因趋肤效应引发温升异常。

解决方案：测试座采用低感设计（寄生电感<1nH），支持动态阻抗分析（LCR测试频率达10MHz）。

3. 国产替代价值

成本优势：谷易测试座价格仅为进口产品的1/3，探针寿命超80万次（进口标准50万次）。

产业链协同：带动国产钨铜探针、碳纤维基板等上游材料突破，实现全链路自主可控。

五、未来趋势：智能化与高频化

AI驱动优化：通过机器学习预测电阻失效模式（如电迁移速率），动态调整测试条件，减少冗余步骤30%。

高频测试能力：针对GaN快充应用的6332电阻，开发120GHz阻抗分析模块，支持ns级瞬态响应测试。

2012/3216/5025等高压陶瓷电阻的老化测试是保障电力电子系统可靠性的核心环节。谷易电子通过高精度测试座、宽温域控制技术与智能化数据平台，为国产电阻提供了从研发到量产的完整验证方案。未来，随着第三代半导体与高频电力电子的普及，电阻老化测试技术将向更高效率、更严苛环境适应性演进，助力中国高端制造突破可靠性瓶颈。
