芯片测试夹具是芯片测试过程中至关重要的工具，它的性能优劣直接关系到测试结果的准确性和可靠性。随着芯片技术的飞速发展，芯片的功能越来越强大，结构也愈发复杂，这对芯片测试夹具提出了更高的要求。接下来，我们将深入探讨芯片测试夹具的相关内容，包括它与芯片测试座的关系，以及在选择时需要考虑的关键因素。

什么是芯片测试夹具 芯片测试夹具，从本质上来说，是一种用于在芯片测试过程中，实现芯片与测试设备之间物理连接和电气连接的装置。它就像是一座桥梁，将芯片与测试设备紧密地联系在一起，确保测试信号能够准确无误地传输到芯片上，同时将芯片的响应信号稳定地反馈回测试设备。

在芯片的整个生产流程中，从最初的晶圆测试，到芯片封装前的测试，再到最终成品的测试，芯片测试夹具都扮演着不可或缺的角色。在晶圆测试阶段，需要对晶圆上的众多芯片裸片进行功能和性能测试，此时芯片测试夹具要能够精准地定位和接触每个芯片裸片的电极，确保测试的高效性和准确性。

而在芯片封装后，不同的封装形式对测试夹具提出了多样化的挑战，例如BGA（球栅阵列）封装芯片，其引脚位于芯片底部，呈阵列式分布，这就要求测试夹具具备特殊的结构设计，以实现与微小且密集的引脚进行可靠连接。

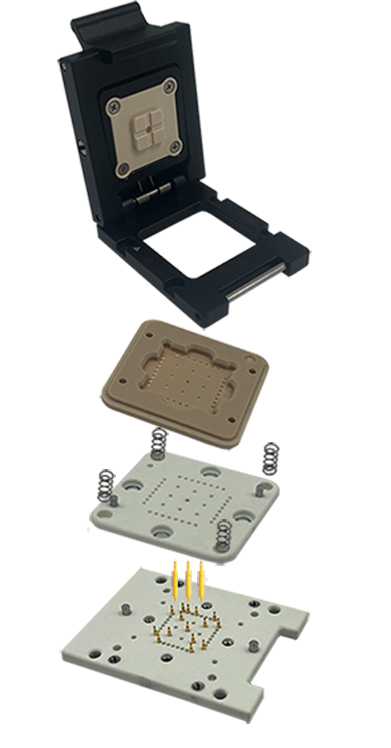

芯片测试夹具通常由多个关键部分组成。首先是定位装置，它的作用是确保芯片能够被精确地放置在夹具中，保证芯片的引脚与夹具的接触部分精准对齐，避免因位置偏差而导致接触不良或测试失败。其次是接触部件，这是直接与芯片引脚相连的部分，常见的有探针、弹片等。

探针一般采用高硬度、高导电性的材料制成，如铍铜合金，并经过镀金等表面处理，以降低接触电阻，提高信号传输的稳定性和可靠性，它适用于如BGA、QFN（方形扁平无引脚封装）等引脚在底部或表面的芯片封装形式。弹片则常用于SOP（小外形封装）等引脚在两侧的芯片，通过自身的弹性变形与芯片引脚保持紧密接触。

另外，夹具还包括固定结构，用于将芯片稳固地固定在夹具内，防止在测试过程中芯片发生位移或晃动，影响测试结果。同时，为了满足一些特殊测试环境的需求，如高温、低温、高压等，部分芯片测试夹具还具备相应的环境适应性设计，例如采用耐高温、耐低温的材料制作夹具主体，或者配备专门的散热、加热装置等。

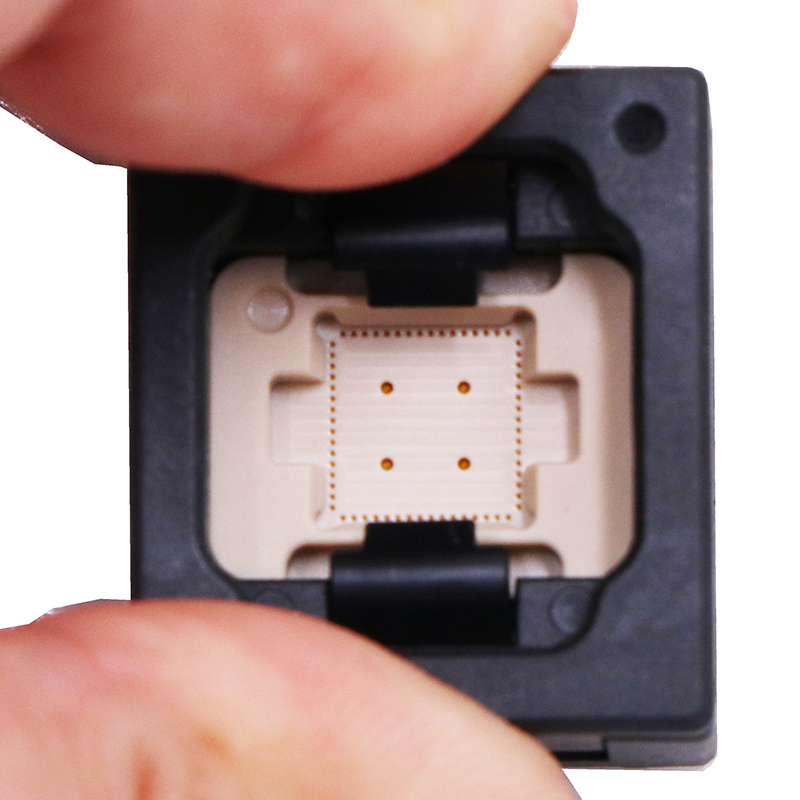

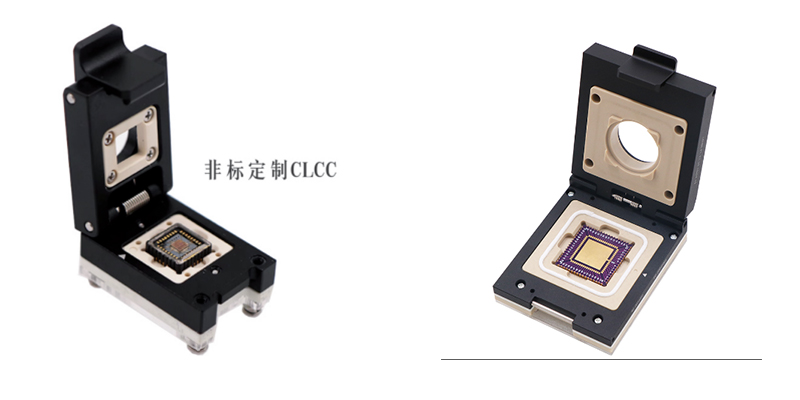

芯片测试座和芯片测试夹具是一样的吗 在芯片测试领域，芯片测试座和芯片测试夹具这两个术语经常被提及，它们在功能上有一定的相似性，但实际上并不完全相同。 芯片测试座，也被称为IC测试座，它主要是为芯片提供一个标准的、特定接口形式的安装和测试平台。其结构设计通常是围绕着特定类型或系列的芯片封装形式来进行的，目的是实现芯片引脚与外部测试电路之间的可靠电气连接。

例如，常见的针对DIP（双列直插式封装）芯片的测试座，具有与DIP芯片引脚排列完全对应的插孔，芯片可以直接插入测试座中，使引脚与测试座内部的导电结构紧密接触，从而完成电气连接。芯片测试座一般具有较高的通用性，对于同一封装类型的不同型号芯片，往往可以使用相同的测试座进行测试，只要芯片的引脚定义和电气特性在测试座的兼容范围内。

而芯片测试夹具的概念更为宽泛，它不仅仅包含了实现芯片电气连接的部分，还涵盖了对芯片进行物理定位、固定以及为适应各种测试条件而进行的综合设计。可以说，芯片测试座是芯片测试夹具的一个重要组成部分，但芯片测试夹具还包括了围绕芯片测试座构建的一系列辅助结构和功能模块。

比如，在一些高精度的芯片测试夹具中，除了有适配芯片封装的测试座外，还配备了精密的微机电系统（MEMS）定位装置，用于实现芯片在微米甚至纳米级别的精准定位；在进行高温老化测试时，夹具会增加专门的加热模块和温度控制系统，以及高效的散热结构，以确保芯片在测试过程中处于稳定且符合要求的温度环境，这些额外的功能和结构都是芯片测试座所不具备的。

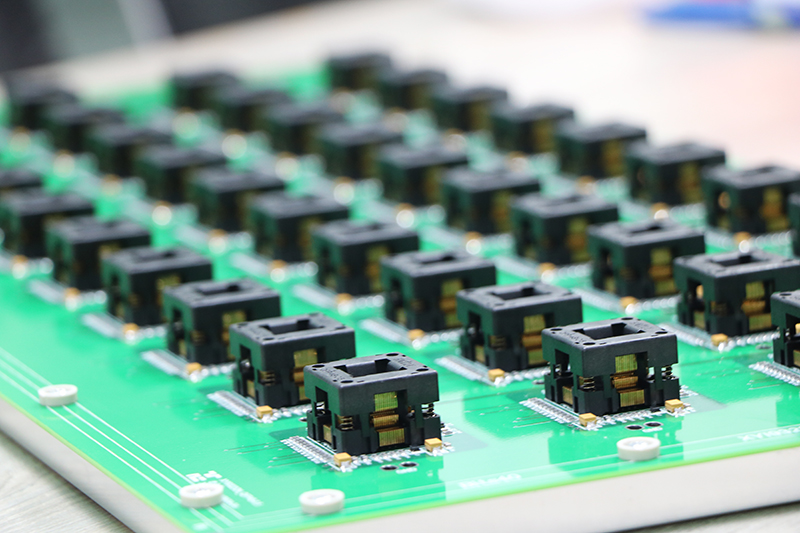

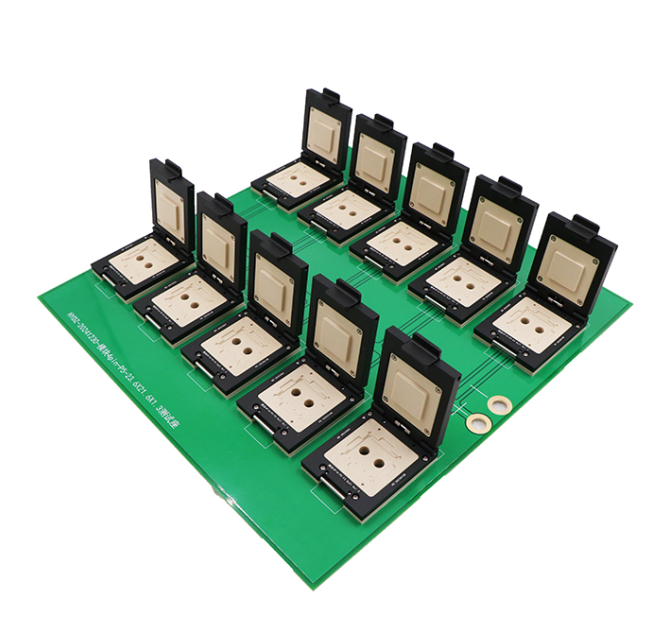

从应用场景来看，芯片测试座更侧重于在常规的、对测试环境要求相对简单的芯片功能测试中使用，例如在芯片生产线上对大量成品芯片进行初步的功能筛选测试时，使用标准化的芯片测试座能够快速、高效地完成测试操作。

而芯片测试夹具则更多地应用于对测试精度、稳定性以及测试环境有特殊要求的场景，如在芯片研发阶段，需要对芯片进行各种复杂的性能测试和参数优化，或者在对汽车电子、航空航天等领域的高可靠性芯片进行测试时，需要模拟极端的温度、湿度、振动等环境条件，此时就必须依靠功能更为全面的芯片测试夹具来保障测试的顺利进行和测试结果的准确性。

芯片测试如何选择芯片测试夹具

适配芯片类型和封装形式 芯片的类型和封装形式多种多样，这是选择芯片测试夹具时首先要考虑的关键因素。不同类型的芯片，如数字芯片、模拟芯片、混合信号芯片等，其电气特性和测试要求有很大差异。

数字芯片主要处理数字信号，对信号的逻辑电平、时序等参数要求严格；模拟芯片则侧重于对模拟信号的处理，如电压、电流、频率等的精确测量和控制；混合信号芯片兼具数字和模拟部分，测试时需要同时满足两者的测试需求。

芯片的封装形式同样丰富，常见的有BGA、QFN、SOP、QFP（方形扁平封装）等。每种封装形式的引脚数量、排列方式、引脚间距以及电气性能要求各不相同。以BGA封装为例，其引脚以阵列形式分布在芯片底部，引脚间距通常非常小，可低至0.4mm甚至更小，这就要求测试夹具具备高精度的定位能力和能够与微小引脚可靠接触的探针或其他接触结构。

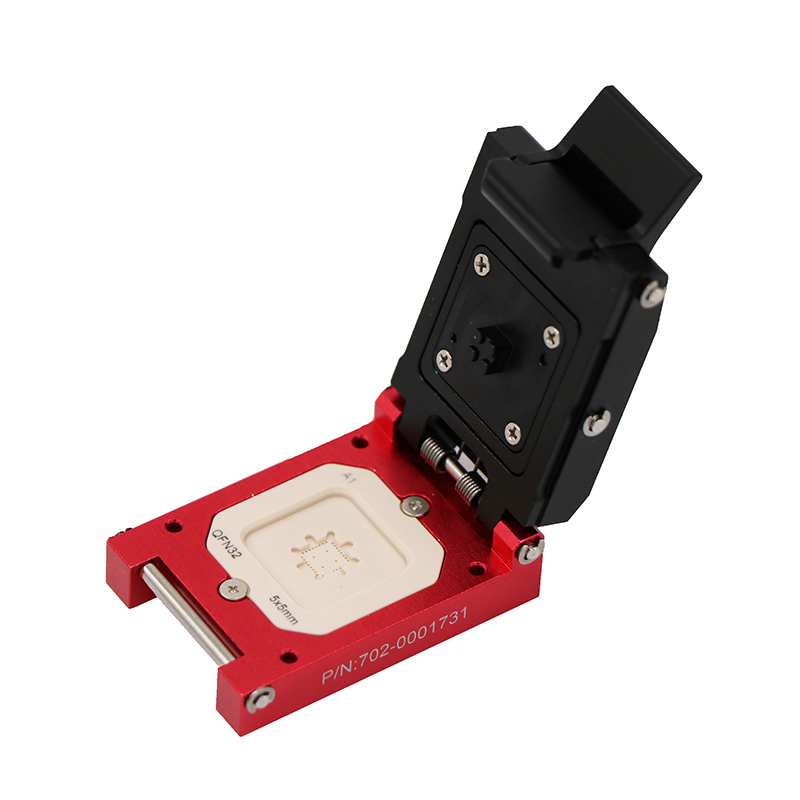

对于QFN封装，由于其底部有散热焊盘，且引脚位于芯片四周，测试夹具不仅要保证与引脚的良好电气连接，还要考虑如何处理底部散热焊盘，以确保在测试过程中芯片能够有效散热，避免因温度过高影响测试结果。

因此，在选择芯片测试夹具时，必须确保夹具能够精确适配所测试芯片的类型和封装形式，以实现稳定、准确的电气连接和可靠的测试。 电气性能指标 电气性能是衡量芯片测试夹具优劣的核心指标之一。首先是接触电阻，它直接影响测试信号的传输质量。低接触电阻能够减少信号在传输过程中的损耗，确保测试设备能够准确地获取芯片的真实性能参数。

一般来说，优质的芯片测试夹具其接触电阻应控制在较低水平，例如对于一些高速、高精度的芯片测试，接触电阻可能要求在10mΩ以下。 信号传输的完整性也是至关重要的。随着芯片运行频率的不断提高，对测试夹具在高频信号传输方面的性能要求越来越高。

在高频情况下，信号容易受到传输线的阻抗不匹配、电磁干扰等因素的影响，导致信号失真、衰减或出现反射现象。因此，测试夹具需要具备良好的阻抗匹配特性，例如在50欧姆或75欧姆等标准阻抗下，确保信号能够以最小的损耗和失真进行传输。

同时，要采用有效的电磁屏蔽措施，减少外界电磁干扰对测试信号的影响，以及避免夹具自身产生的电磁辐射干扰其他设备，从而保证信号在传输过程中的完整性，使测试结果能够真实反映芯片在实际工作状态下的性能。

机械性能和稳定性 芯片测试夹具的机械性能和稳定性对于测试的准确性和可重复性起着关键作用。在机械性能方面，夹具应具备足够的强度和刚度，以承受在芯片安装、测试过程中的各种外力作用，如插拔力、压力等，而不会发生变形或损坏。

特别是在需要对芯片进行多次插拔测试的情况下，夹具的机械结构要能够保证长期稳定的性能，不会因频繁的操作而导致接触不良或其他机械故障。 稳定性则体现在多个方面。首先是定位稳定性，夹具要能够确保芯片在测试过程中始终保持精确的位置，不会因为振动、温度变化等因素而发生位移。这对于一些对位置精度要求极高的测试，如涉及到芯片引脚与测试探针之间的微米级甚至纳米级对准的测试，尤为重要。

其次是接触稳定性，在测试过程中，夹具与芯片引脚之间的接触应始终保持稳定，不受外界因素的干扰。

例如，采用具有良好弹性和耐磨性的接触材料，以及优化接触结构设计，确保即使在长时间的测试过程中，接触电阻也能保持稳定，不会出现接触不良或信号中断的情况。此外，夹具的整体稳定性还包括在不同的测试环境条件下，如温度、湿度变化较大的环境中，其机械性能和电气性能能够保持相对稳定，不影响测试结果的准确性和可靠性。

散热性能 在芯片测试过程中，尤其是在进行一些高负载、长时间的测试，如高温老化测试、性能极限测试等时，芯片会产生大量的热量。如果这些热量不能及时有效地散发出去，芯片的温度会迅速升高，从而影响芯片的性能和测试结果的准确性。严重情况下，过高的温度甚至可能导致芯片损坏。

因此，芯片测试夹具的散热性能是一个不容忽视的重要因素。为了提高散热性能，一些高端的芯片测试夹具采用了导热性能优异的材料来制作夹具主体或接触部分，如铜合金、铝合金等，这些材料能够快速将芯片产生的热量传导出去。

同时，通过精心设计散热鳍片、散热通道等结构，增大散热面积，促进热量的散发。对于一些发热量特别大的芯片测试场景，夹具还可能配备主动散热装置，如小型风扇、液冷系统等。例如，在对高性能的GPU芯片进行测试时，由于其功耗较高，产生的热量巨大，通常会采用液冷式的芯片测试夹具，通过循环流动的冷却液将芯片散发的热量带走，确保芯片在测试过程中始终处于适宜的温度范围内，从而保证测试结果的可靠性和芯片的安全性。

耐用性和可靠性 芯片测试通常是一个长期、反复进行的过程，这就要求芯片测试夹具具备出色的耐用性和可靠性。耐用性体现在夹具的各个部件能够经受住长时间的使用、频繁的操作以及各种复杂环境条件的考验，而不会出现明显的磨损、老化或损坏。

例如，夹具的接触部件，如探针、弹片等，需要采用高硬度、高耐磨性的材料制作，并且经过特殊的表面处理，以提高其抗磨损能力和使用寿命。同时，机械结构部分要设计合理，采用坚固耐用的材料和精密的制造工艺，确保在长期的使用过程中，夹具的定位精度、接触性能等关键指标不会发生明显下降。

可靠性则是指夹具在各种情况下都能够稳定地完成测试任务，保证测试结果的准确性和一致性。这包括在不同的温度、湿度、电磁干扰等环境条件下，夹具的电气性能和机械性能能够保持稳定，不会出现因环境因素导致的测试误差或故障。

此外，夹具还应具备良好的抗疲劳性能，在频繁的插拔、加载卸载等操作过程中，不会因为材料的疲劳而出现性能下降或损坏的情况。只有具备高耐用性和可靠性的芯片测试夹具，才能满足芯片生产企业和研发机构长期、高效的测试需求，降低测试成本，提高生产效率和产品质量。 成本效益 在选择芯片测试夹具时，成本效益也是需要综合考虑的一个重要方面。成本不仅仅包括夹具的采购成本，还涵盖了在使用过程中的维护成本、更换成本以及因夹具性能问题可能导致的测试失败成本等。

采购成本方面，不同品牌、不同性能的芯片测试夹具价格差异较大。一般来说，具备高精度、高可靠性、多功能等特性的夹具价格相对较高，但这些夹具往往能够提供更准确、更稳定的测试结果，适用于对测试要求极为严格的高端芯片测试场景。

对于一些测试要求相对较低、批量较大的芯片测试任务，可以选择性能满足基本需求、价格较为亲民的夹具，以控制采购成本。 维护成本也是不可忽视的一部分。一些复杂的高端夹具可能需要专业的维护和保养，如定期的校准、清洁、零部件更换等，这会增加维护成本和时间成本。

因此，在选择夹具时，要考虑其维护的难易程度和成本高低。例如，一些采用模块化设计的夹具，在出现故障时，只需更换相应的模块即可，大大降低了维护难度和成本。

另外，还要考虑因夹具性能不佳而导致的潜在成本增加。如果选择的夹具不能准确地进行测试，可能会导致大量的芯片被误判为不合格，或者合格芯片的性能参数不能被准确评估，这不仅会造成芯片的浪费，还可能影响产品的质量和上市时间，给企业带来巨大的损失。因此，在选择芯片测试夹具时，要综合权衡采购成本、维护成本以及潜在的风险成本，选择性价比最高的夹具，以实现最佳的成本效益。
