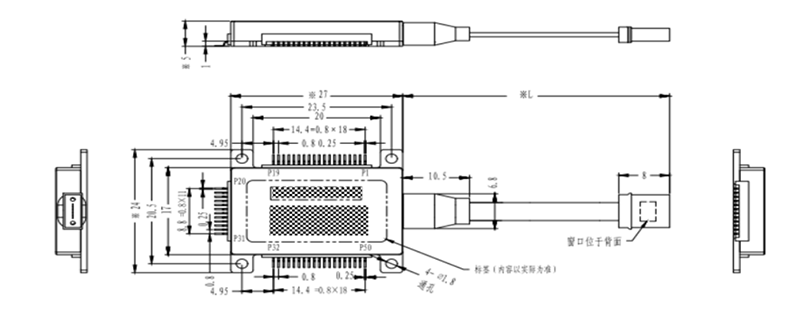

光电模块工作原理

光电模块作为光通信系统的核心部件之一，承担着光电信号相互转换的关键任务。在发送端，其内部的驱动电路将输入的电信号转化为适宜的驱动电流，以控制激光器或发光二极管等光发射组件，从而产生与输入电信号相对应的光信号。这些光信号经光学接口耦合至光纤中，实现长距离、高速率的传输。在接收端，光纤传来的光信号被光探测器（如光电二极管或雪崩光电二极管）接收，将光信号转换为微弱的电信号，接着通过前置放大器和限幅放大器等电路对电信号进行放大和处理，最终输出可供后续电处理的电信号。

光电模块的广泛应用

1、通信领域路数据中心网络：在大型数据中心中，光电模块是实现服务器、存储设备和交换机等设备之间高速互联的关键器件。随着数据中心规模的不断扩大以及数据流量的迅猛增长，对高速、大容量的数据传输需求日益迫切。例如，100G、400G 甚至更高速率的光电模块被广泛应用于数据中心内部的核心层、汇聚层和接入层网络，以确保数据能够在不同设备之间快速、稳定地传输，满足云计算、大数据分析等业务对数据处理和传输的高效要求。

2、电信网络：在长途通信和城域网中，光电模块构建起了高速、大容量的光纤传输网络。在长途干线传输中，单模光电模块凭借其低损耗、长距离传输的特性，能够实现信号在数十公里甚至数百公里的光纤中稳定传输，减少中继站的数量，降低建设和维护成本。在城域网中，多模和单模光电模块共同协作，满足不同距离和带宽需求的网络连接，为用户提供高速的互联网接入、语音通信和视频业务等服务。

3、无线通信：在基站与核心网之间，光电模块负责传输无线信号的控制数据和用户数据。随着 5G 通信技术的普及，对基站与核心网之间的传输带宽和速率提出了更高的要求。25G、50G 等高速光电模块在 5G 基站的前传、中传和回传网络中得到广泛应用，保障了海量数据的快速传输，为 5G 网络的高速率、低延迟特性提供了有力支撑。

其他领域

1、工业自动化：在工业生产过程中，光电模块用于实现设备之间的高速数据通信，确保生产系统的实时监控和精准控制。例如，在智能工厂中，传感器采集到的生产数据通过光电模块经光纤传输至控制系统，使操作人员能够及时了解生产状态并做出相应调整，提高生产效率和产品质量。

2、医疗设备：在医疗成像设备（如 CT、MRI 等）和远程医疗系统中，光电模块发挥着重要作用。它能够快速、准确地传输高分辨率的医学图像数据，实现远程会诊和诊断，为医疗资源的合理分配和医疗服务的普及提供了技术支持。

3、激光雷达：激光雷达作为自动驾驶和智能交通系统的关键传感器，光电模块用于发射和接收激光信号。通过测量激光信号的飞行时间来确定目标物体的距离和位置信息，为自动驾驶车辆提供精确的环境感知数据，保障行车安全。

光电模块的可靠性测试

可靠性测试的重要性

光电模块的可靠性直接关系到整个光通信系统的稳定性和性能。在实际应用中，光电模块可能面临各种复杂的环境因素，如温度变化、湿度、振动、电磁干扰等，这些因素都可能对其性能产生不利影响，甚至导致模块失效。因此，通过严格的可靠性测试，可以提前发现潜在的问题，优化产品设计和生产工艺，提高产品的可靠性和稳定性，降低系统维护成本，确保光通信系统能够长期、可靠地运行。

常见的可靠性测试项目

1、温度测试：包括高温存储测试、低温存储测试、温度循环测试和高温工作寿命测试等。高温存储测试将光电模块置于高温环境下（如 85℃）存储一定时间，检查模块在高温环境下的性能稳定性；低温存储测试则将模块置于低温环境（如 - 40℃）进行存储测试；温度循环测试模拟模块在实际使用中可能经历的温度变化过程，从低温到高温反复循环，测试模块在温度剧烈变化条件下的可靠性；高温工作寿命测试在高温环境下让模块持续工作，监测其性能随时间的变化情况，评估模块的使用寿命

2、湿度测试：主要有恒定湿热测试和交变湿热测试。恒定湿热测试将模块置于高温高湿的环境中（如温度 40℃、相对湿度 93%），保持一定时间，考察模块在潮湿环境下的抗腐蚀能力和性能稳定性；交变湿热测试则是在高温高湿和低温低湿环境之间交替变化，更真实地模拟实际使用环境中的湿度变化，检测模块在这种复杂湿度条件下的可靠性。

3、振动测试：通过模拟不同频率和振幅的振动环境，测试光电模块在振动条件下的性能。振动测试可以发现模块内部零部件的松动、接触不良等问题，确保模块在运输和使用过程中能够承受振动的影响，保持稳定的性能。

4、电磁兼容性测试：包括电磁干扰（EMI）测试和电磁抗扰度（EMS）测试。EMI 测试主要检测光电模块在工作时对外界产生的电磁干扰强度，确保其不会对周围其他电子设备造成干扰；EMS 测试则评估模块在受到外界电磁干扰时的抗干扰能力，保证模块在复杂电磁环境下仍能正常工作。

可靠性测试标准

目前，针对光电模块的可靠性测试，国际上有多个被广泛认可的标准，如 Telcordia 发布的 GR - 468 - CORE 标准。该标准主要针对电信级应用的长寿命光电子器件，对激光器、探测器等光电器件的可靠性提出了全面要求，包括可靠性验证、供应商审核、逐批的质量和可靠性控制、反馈和纠正措施、存储和处理程序以及过程中文档库的整理等方面。国内也有相应的标准，如 GB/T 21194 - 2007《通信设备用的光电子器件的可靠性通用要求》，该标准参考 GR - 468 制定，结合国内实际情况，对光电模块的可靠性测试方法、指标等进行了规范，为国内光电模块的生产和应用提供了重要的指导依据。

光电模块老炼测试夹具的关键应用

老炼测试的作用

老炼测试是一种通过在特定条件下对光电模块进行长时间通电运行，以筛选出早期失效产品，提高产品整体可靠性的测试方法。在老炼测试过程中，光电模块在接近实际工作的电应力和温度条件下运行，一些潜在的缺陷（如芯片内部的微裂纹、焊接点的虚焊等）会在这个过程中提前暴露出来，使这些早期失效的模块在进入市场前就被剔除，从而有效降低产品在客户使用过程中的故障率，提高产品质量和用户满意度。

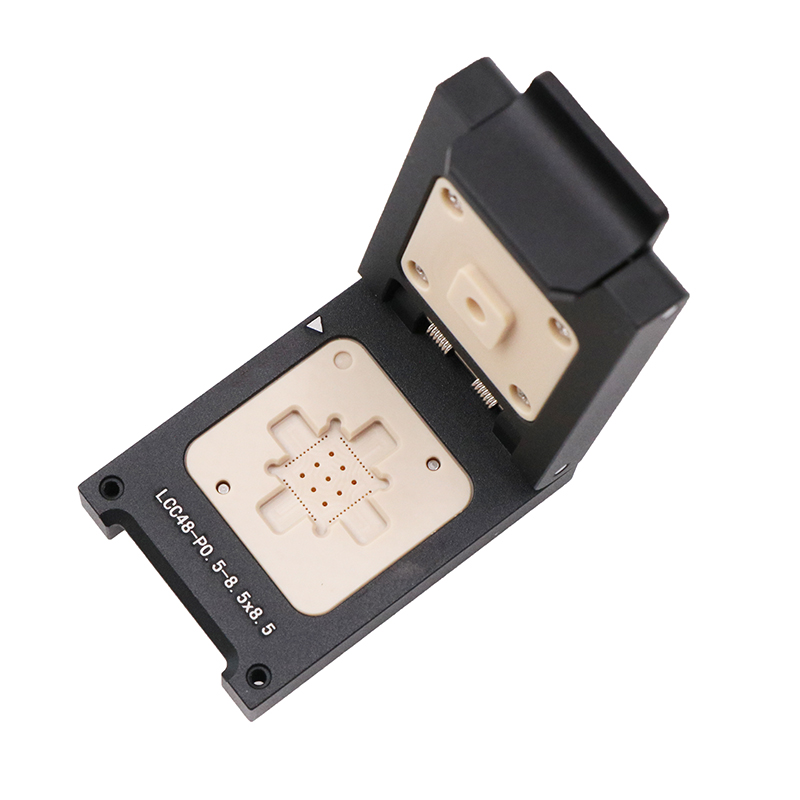

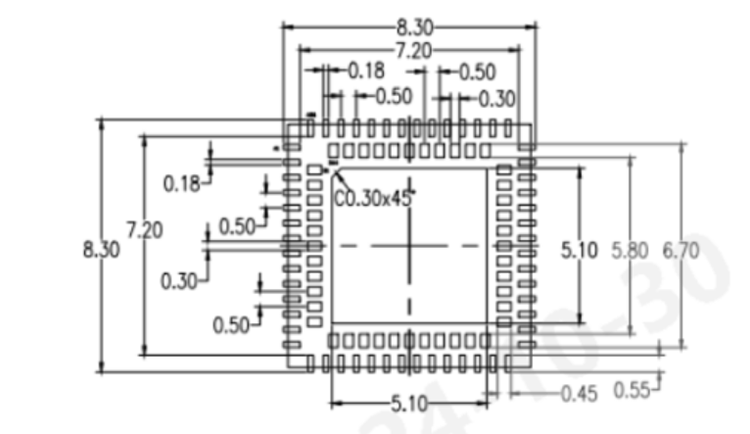

老炼测试夹具的设计要求

1、电气连接可靠性：老炼测试夹具需要确保与光电模块的电气连接稳定可靠，能够准确地为模块提供所需的工作电压和电流，同时保证信号传输的完整性。夹具的接触引脚应具有良好的导电性和弹性，能够与模块的接口紧密贴合，避免出现接触不良、信号衰减等问题，以保证测试结果的准确性和一致性。

2、热管理性能：由于光电模块在老炼测试过程中会产生热量，为了模拟实际工作环境并保证模块的性能稳定，老炼测试夹具需要具备良好的热管理性能。夹具应设计有合理的散热结构，如散热片、风道等，能够及时将模块产生的热量散发出去，使模块在测试过程中保持在规定的温度范围内，防止因过热导致模块性能下降或损坏。

3、兼容性和通用性：为了适应不同类型、不同规格的光电模块的老炼测试需求，老炼测试夹具应具有良好的兼容性和通用性。夹具的设计应能够方便地调整和更换与模块接口匹配的部分，以适应不同尺寸、引脚定义的光电模块，提高夹具的使用效率和经济性。

4、自动化控制功能：随着生产规模的扩大和测试效率的要求提高，老炼测试夹具应具备自动化控制功能。能够通过计算机控制系统实现对测试过程的远程监控和管理，包括测试参数的设置、测试时间的控制、测试数据的实时采集和分析等，提高测试的准确性和效率，减少人工操作带来的误差和不确定性。

老炼测试夹具的应用案例

1、批量生产测试：在光电模块的大规模生产过程中，老炼测试夹具被广泛应用于批量测试环节。例如，某光通信设备制造商采用了一款具有自动化控制功能和良好散热性能的老炼测试夹具，该夹具能够同时对多个光电模块进行老炼测试。通过计算机控制系统，可以快速设置不同的测试参数，对不同型号的模块进行定制化测试。在测试过程中，夹具能够实时监测每个模块的工作状态和性能参数，如光功率、电流、温度等，并将数据传输至计算机进行分析处理。一旦发现模块出现异常，系统会立即报警并记录相关数据，方便后续对问题模块进行分析和处理。通过使用该老炼测试夹具，该制造商的产品早期失效率显著降低，产品质量得到了有效提升，生产效率也大幅提高。

2、研发测试：在光电模块的研发阶段，老炼测试夹具同样发挥着重要作用。研发人员可以利用老炼测试夹具对新设计的模块进行长时间的可靠性测试，通过模拟各种实际使用环境条件，全面评估模块的性能和可靠性。例如，在研发一款新型高速光电模块时，研发人员使用老炼测试夹具对模块进行了高温、高湿度环境下的长时间老炼测试，发现了模块在高温高湿条件下光功率稳定性下降的问题。通过对测试数据的深入分析，研发人员找出了问题的根源，并对模块的设计和工艺进行了优化改进，最终成功解决了该问题，确保了新产品的可靠性和性能满足市场需求。
