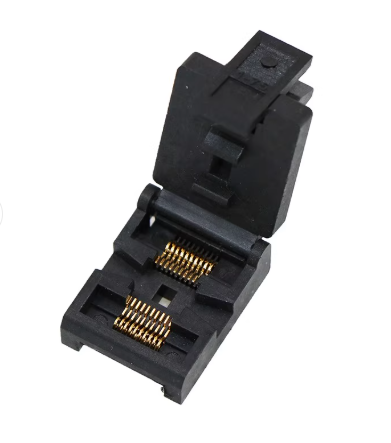

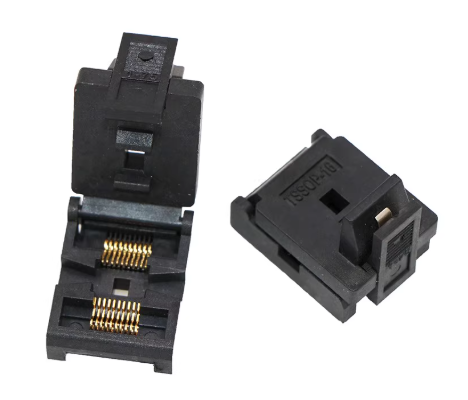

车规级双通道通信桥接芯片作为车载网络的关键节点，需在宽温、强电磁干扰的严苛环境中实现低功耗高可靠通信。谷易电子针对 TSSOP16 封装的车规芯片老化座，通过硬件创新与场景化测试方案，构建了从芯片出厂到车载应用的全链路可靠性验证体系，其关键应用体现在以下维度：

一、极端环境下的可靠性筛选

该通信桥接芯片需承受 - 40℃~125℃的工作温差与 4.75V~40V 的宽电压波动，谷易老化座以宽温域适配能力实现精准验证：采用殷钢 - 碳纤维复合基板，使热膨胀系数（CTE）与 TSSOP16 封装完美匹配，在 - 55℃~155℃测试范围内保持 ±5μm 对位精度，确保芯片在高低温循环中引脚接触稳定。针对芯片 125℃的工作上限，老化座支持 AEC-Q100 标准的高温工作寿命（HTOL）测试，在 125℃下持续 1000 小时运行中，通过内置热电偶实时监测结温漂移，精度达 ±1℃，精准捕捉芯片在极端温度下的参数漂移。

同时，老化座的抗振动设计模拟车载路况冲击：支持 20Grms 随机振动测试，通过智能算法动态补偿探针压力，在多轴振动耦合环境中保持接触电阻 < 10mΩ，验证芯片引脚在长期颠簸环境下的机械可靠性。这对采用双绞线连接的隔离通信至关重要，可避免振动导致的阻抗失配（120Ω 特征阻抗偏差）引发通信误码。

二、低功耗与唤醒功能的长效验证

芯片的低功耗特性（休眠电流 < 13uA）和反向唤醒功能是车载节能的核心指标。谷易老化座通过动态功耗监测实现精细化测试：在休眠模式测试中，其镀金铍铜探针单 PIN 电阻低至 10mΩ，精准采集≤13uA 的微弱电流，避免测试回路引入额外误差；针对反向唤醒功能，老化座集成唤醒脉冲（WUP）生成模块，可模拟车载网络的唤醒信号，验证芯片从休眠到全速通信（2Mbps）的切换响应时间及电流变化曲线（从 13uA 跃升至 < 6mA），确保唤醒功能在长期使用后无延迟或失效。

为模拟真实车载休眠 - 唤醒循环，老化座支持 5000 小时以上的持续老化测试，通过模块化设计实现 48 颗芯片并行测试，每颗芯片独立加装保险丝与高温滤波电容（耐 150℃/50V），在反复切换中筛选出早期失效样本，保障芯片在车载生命周期内的低功耗稳定性。

三、电磁兼容性与信号完整性保障

车规芯片需满足低 EMI 辐射（<30dBμV/m）和高 EMS 抗干扰要求，谷易老化座的电磁屏蔽与高频适配能力提供关键支撑：采用多层屏蔽腔体将测试环境的辐射发射抑制至 30dBμV/m 以下，符合 GJB151B 军标要求，可精准测量芯片在 2Mbps 通信时的电磁辐射水平；针对 120Ω 双绞线的隔离通信，老化座通过同轴探针设计将寄生电感降至 0.1nH 以下，支持 112G PAM4 高速信号传输，眼图余量≥0.3UI，确保在老化测试中验证芯片与传输介质的阻抗匹配特性，避免信号反射导致的通信降级。

此外，老化座通过抗 ESD 设计强化芯片 robustness：采用碳纤维基板实现静电防护，满足 HBM≥2kV、CDM≥500V 的车规 ESD 标准，在测试阶段即筛选出抗干扰能力不足的芯片，降低车载电磁环境中的失效风险。

四、测试效率与成本优化

面对车规芯片高可靠性与量产需求的矛盾，谷易芯片老化座以模块化架构实现降本增效：子母板设计使 TSSOP16 等小引脚数芯片测试成本降低 30%，双头弹片针结构支持≥10 万次插拔，大幅延长设备寿命；其 AI 驱动的预测性维护系统可动态补偿探针磨损，结合数字孪生技术建立参数漂移模型，将测试数据与实际车载寿命关联，实现从加速老化测试到寿命预测的精准映射。

谷易 TSSOP16 老化座通过环境模拟、功能验证、成本控制的三维创新，为车规级通信桥接芯片提供了从实验室到装车应用的全生命周期可靠性背书，成为保障车载网络稳定运行的关键测试载体。
