在芯片测试环节中，定制芯片测试座与芯片测试治具是两类关键辅助设备，二者均服务于芯片性能验证，但核心设计逻辑与应用场景存在本质区别。根据谷易定制芯片测试座工程师介绍：其中最核心的差异在于：定制芯片测试座以 “我司布板图” 为依据自主制作 PCB 板，芯片测试治具则以 “客户提供的 PCB 板” 为基准定制适配的测试座。

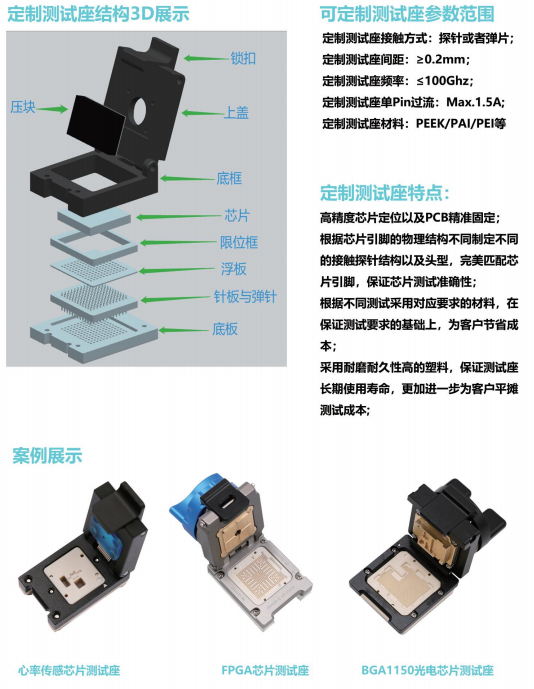

一、定制芯片测试座：以 “我司布板图” 为核心的 PCB 定制化方案

定制芯片测试座，是企业针对自有芯片研发、测试需求，以内部设计的 “布板图”（即 PCB Layout 图）为核心，自主完成 PCB 板制作后，再配套研发测试座的设备方案。其核心特征是 “PCB 板源于自身设计”，本质是为适配自有芯片的电路需求搭建测试载体。

1. 核心设计逻辑：围绕 “我司布板图” 构建测试载体

企业在研发芯片时，会根据芯片的引脚定义、供电需求、信号传输路径等核心参数，设计专属的布板图（PCB Layout）。定制芯片测试座的 PCB 板，需严格遵循该布板图制作 —— 小到 PCB 板的层数、走线宽度，大到接口位置、元器件布局，均以 “满足自有芯片的测试需求” 为目标。例如，若企业研发的是高频率信号芯片，布板图会重点优化信号阻抗匹配，对应的测试座 PCB 板也会按此设计，避免信号干扰影响测试精度。

2. 设计与制作流程

定制芯片测试座的流程以 “我司布板图” 为起点，根据谷易定制芯片测试座工程师介绍：整体可分为三步：

第一步：确认芯片参数与测试需求，完成布板图设计（内部研发团队主导）；

第二步：按布板图生产 PCB 板（可自主生产或委托第三方加工，核心是保证与布板图一致）；

第三步：基于制作完成的 PCB 板，定制测试座的机械结构（如引脚接触模块、固定支架）与电气连接部分，确保测试座与 PCB 板精准对接，实现芯片的供电、信号传输与数据采集。

3. 典型应用场景

这类测试座主要用于企业 “自有芯片的前期研发与小批量测试”。例如：

芯片研发阶段：验证芯片的功能完整性（如是否能正常输出信号、是否满足电压范围），此时无客户 PCB 板，需通过自有布板图制作 PCB，搭建专属测试环境；

企业内部质量抽检：小批量生产的芯片，需通过自有测试座快速验证性能，无需依赖外部客户的 PCB 板。

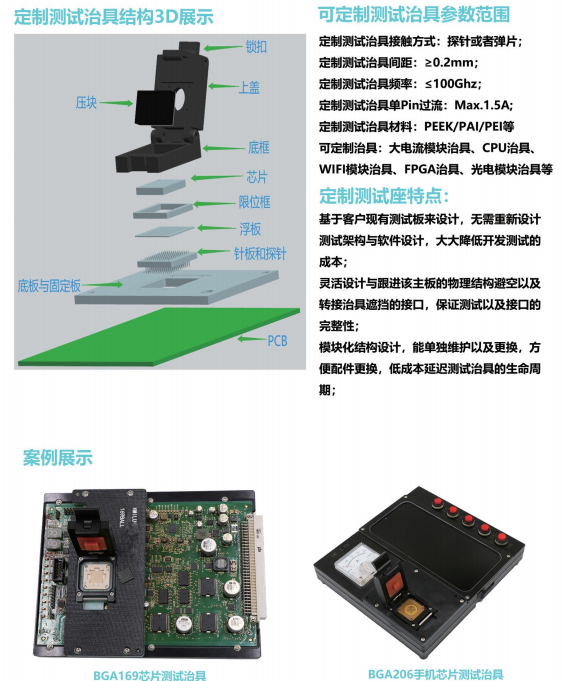

二、芯片测试治具：基于 “客供 PCB” 的测试座适配方案

芯片测试治具，根据谷易电子定制芯片测试座工程师介绍：是企业根据客户提供的成品 PCB 板（即客户终端产品中使用的 PCB），定制适配该 PCB 板的测试座，最终形成的一体化测试工具。其核心特征是 “PCB 板源于客户提供”，本质是为验证 “芯片与客户 PCB 板的兼容性” 搭建测试桥梁。

1. 核心设计逻辑：适配 “客供 PCB” 的既有结构与电路

客户提供的 PCB 板已固化了终端产品的电路设计（如接口定义、元器件布局、供电线路），芯片测试治具的核心目标是 “让芯片在客户的 PCB 板上实现稳定测试”。因此，测试座的设计需完全匹配客供 PCB 板的参数：例如，PCB 板上芯片的焊接点位、引脚间距、周边元器件的避让空间，均成为测试座机械结构与电气接触点的设计依据，无需自主制作 PCB 板。

2. 设计与制作流程

芯片测试治具的流程以 “客供 PCB” 为起点，整体可分为三步：

第一步：接收客户提供的 PCB 板及相关参数（如芯片安装位尺寸、引脚分布、测试点位）；

第二步：扫描或解析客供 PCB 板的物理结构与电路逻辑，设计测试座的接触探针位置、固定方式（需避开 PCB 板上的其他元器件，防止干涉）；

第三步：制作测试座，并与客供 PCB 板组装成治具，验证芯片在该 PCB 板上的兼容性（如是否能正常通电、信号是否能稳定传输）。

3. 典型应用场景

这类治具主要用于 “芯片交付客户后的兼容性测试”，例如：

客户批量采购前的验证：客户提供终端产品的 PCB 板，企业通过测试治具验证芯片是否适配该 PCB，避免批量装机后出现兼容性问题；

客户售后故障排查：若客户反馈芯片在其 PCB 板上工作异常，企业可通过对应的测试治具复现问题，定位是芯片问题还是 PCB 板设计问题。

三、二者的核心差异对比

为更直观区分，我们从 5 个关键维度对二者进行对比：

四、按需选择，匹配测试场景

定制芯片测试座与芯片测试治具的差异，本质是 “测试载体来源” 的差异 —— 前者以 “自有布板图” 为核心，服务于芯片本身的性能验证；后者以 “客供 PCB” 为核心，服务于芯片与客户终端的兼容性验证。

在实际应用中，企业需根据测试目标选择：根据谷易电子定制芯片测试座工程师介绍：若需验证自有芯片的基础性能，优先选择定制芯片测试座；若需验证芯片与客户产品的适配性，芯片测试治具是必然选择。明确二者的核心差异，可避免测试设备选型失误，提升芯片测试效率与准确性。
