随着移动终端、AIoT 设备对高速数据传输与低功耗的需求激增，LPDDR5（低功耗双倍数据速率第五代内存）与 LPDDR5X（其升级版本）成为主流选择。BGA（球栅阵列）封装因高集成度、小尺寸、低寄生参数的优势，成为二者的核心封装形式，其中 BGA245、BGA315、BGA441 凭借差异化引脚数与性能适配性，覆盖不同层级设备需求。本文将围绕这三种封装，解析 LPDDR5/5X 芯片的特点、适用场景，并结合谷易电子测试座、老化座等产品，梳理测试项、方法与标准。

二、BGA245、BGA315、BGA441 主流封装 LPDDR5/5X 芯片的特点与适用场景

（一）BGA245 封装芯片

1. 核心特点

BGA245 封装引脚数为 245，封装尺寸通常在 11mm×11mm 左右，属于中小尺寸 BGA 封装。

· LPDDR5 版本：单通道带宽最高 6400Mbps，工作电压 1.1V，功耗较 LPDDR4 降低 30% 以上，支持 16GB-32GB 容量；引脚分配聚焦基础数据传输与供电，无冗余功能引脚，信号路径短，寄生电容 / 电感低，信号完整性较优。

· LPDDR5X 版本：单通道带宽提升至 8533Mbps，电压优化至 1.05V，功耗再降 10%，容量支持范围与 LPDDR5 一致；引脚布局在 LPDDR5 基础上优化了时钟信号引脚，减少信号抖动，适配更高传输速率。

2. 适用场景

因尺寸小、功耗低、成本适中，主要适配中端移动设备：如中端智能手机（如红米 Note 系列、realme Q 系列）、入门级平板电脑（如 iPad 基础版）、智能穿戴设备（高端智能手表）；也可用于低功耗 AIoT 设备，如边缘计算摄像头、便携式医疗监测设备 —— 这类设备对内存带宽需求中等（40GB/s 以内），且对体积与功耗敏感。

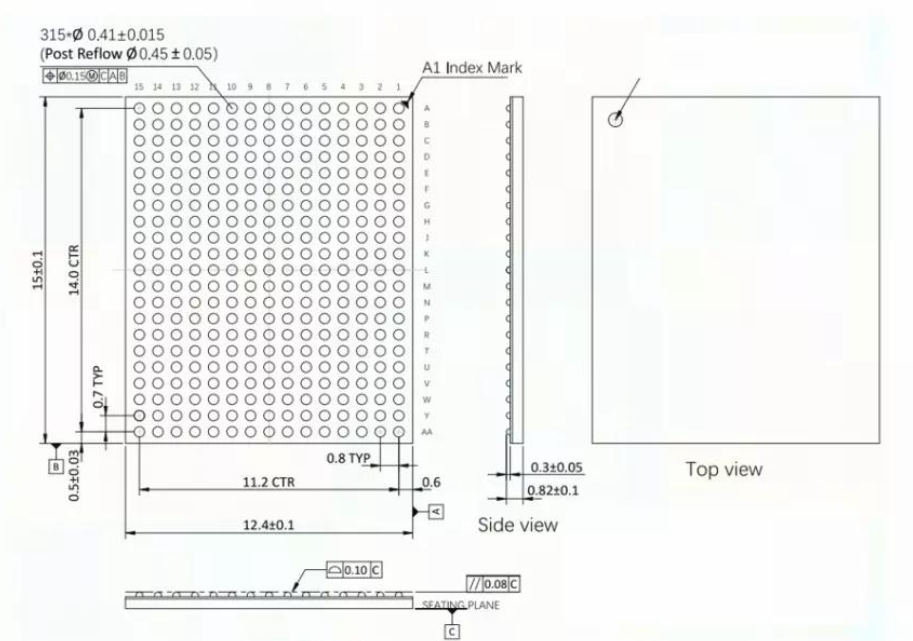

（二）BGA315 封装芯片

1. 核心特点

BGA315 封装引脚数 315，尺寸约 13mm×13mm，属于中高端封装。

LPDDR5 版本：支持双通道设计，总带宽最高 12800Mbps，容量覆盖 32GB-64GB，新增 ECC（错误检查与纠正）功能引脚，可提升数据可靠性；引脚中包含更多电源管理引脚，支持动态电压调节（DVS），适配复杂负载场景。

LPDDR5X 版本：双通道总带宽达 17066Mbps，容量扩展至 64GB-128GB，新增 “能效优化引脚”，可根据负载自动切换速率模式（如高负载 8533Mbps、低负载 4266Mbps），功耗较同性能 LPDDR5 降低 15%。

2. 适用场景

适配中高端高性能设备：如高端智能手机（iPhone Pro 系列、华为 Mate 系列）、轻薄笔记本电脑（如 MacBook Air M2）、专业平板电脑（如 iPad Pro）；还可用于中小型 AI 设备，如桌面级 AI 推理模块、智能汽车中控系统 —— 这类设备需 100GB/s 以内带宽，且对可靠性与能效平衡要求高。

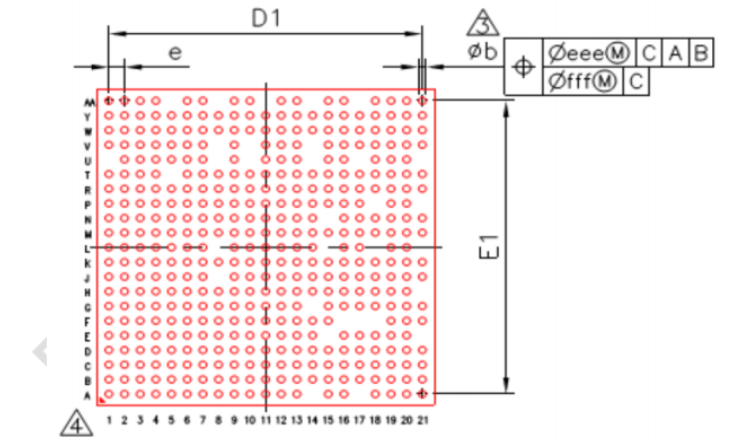

（三）BGA441 封装芯片

1. 核心特点

BGA441 封装引脚数 441，尺寸约 16mm×16mm，属于高性能封装。

LPDDR5 版本：支持四通道设计，总带宽最高 25600Mbps，容量可达 128GB-256GB，引脚包含多组冗余信号引脚与热管理引脚，支持 “多芯片堆叠”（MCP），可集成缓存芯片；信号引脚采用差分对设计，抗干扰能力强，适配超高频传输。

LPDDR5X 版本：四通道总带宽突破 34133Mbps，容量最高 512GB，新增 “高频时钟同步引脚”，解决高速传输下的时序偏移问题；引脚中还包含专用测试引脚，便于量产阶段的功能与性能验证。

2. 适用场景

聚焦高性能计算设备：如旗舰级游戏手机（如 ROG Phone 系列）、高性能轻薄本（如 ThinkPad X1 Carbon 高端版）、AR/VR 头显（如 Meta Quest Pro）；也可用于边缘计算服务器、智能汽车自动驾驶域控制器 —— 这类设备需 200GB/s 以上带宽，且对稳定性与大容量需求极高。

三、LPDDR5/5X BGA 封装芯片的关键测试项

为确保芯片在不同场景下的可靠性与性能，需围绕 “电气性能、可靠性、信号完整性、功能” 四大维度开展测试，具体测试项如下：

（一）电气性能测试

电压与电流测试：检测芯片工作电压（LPDDR5 1.1V、LPDDR5X 1.05V）、静态电流（待机时≤5mA）、动态电流（高负载时≤500mA）是否符合 JEDEC 标准；

时序参数测试：验证时钟周期（tCK，LPDDR5 最小 0.156ns、LPDDR5X 最小 0.117ns）、行激活到列读取延迟（tRCD）、行预充时间（tRP）等时序指标；

数据速率测试：确认单通道实际传输速率是否达到标称值（如 LPDDR5X 8533Mbps）。

（二）可靠性测试

老化测试：模拟长期使用场景，在高温（85℃-125℃）、低温（-40℃-0℃）环境下持续运行芯片，检测是否出现功能失效；

环境适应性测试：包括高低温循环（-40℃→85℃，100 次循环）、湿热测试（40℃+90% 湿度，1000h）、振动测试（10-2000Hz，10g 加速度）；

机械可靠性测试：检测 BGA 焊球的抗剪切强度（≥50N）、热冲击下的焊球开裂风险。

（三）信号完整性测试

眼图分析：通过示波器捕捉高速信号的 “眼图”，验证眼高（≥0.3V）、眼宽（≥0.8tCK）是否达标，判断信号失真程度；

抖动测试：检测周期抖动（≤5ps）、时间间隔误差（TIE，≤10ps），避免信号时序偏移导致的数据错误；

串扰与反射测试：测量相邻信号引脚的串扰电压（≤50mV）、信号反射系数（≤-15dB），评估抗干扰能力。

（四）功能测试

读写功能验证：通过测试系统向芯片写入 / 读取随机数据，检测数据一致性（错误率≤10⁻¹²）；

ECC 功能测试：模拟数据错误（如单比特错误），验证 ECC 是否能准确纠正；

模式切换测试：检测芯片在高 / 低速模式、休眠 / 唤醒模式下的切换稳定性。

四、测试方法与遵循标准

（一）核心测试方法

1. 电气性能测试

采用 “万用表 + 示波器 + 逻辑分析仪” 组合：万用表测静态电压 / 电流，示波器捕捉动态电压波形与时序参数，逻辑分析仪分析数据传输速率；

需搭配专用测试夹具（如谷易电子 LPDDR 测试夹具），实现芯片与测试设备的精准连接，减少外部干扰。

2. 可靠性测试

老化测试：使用老化座（如谷易 BGA 老化座）将芯片固定，放入高低温箱，通过测试板卡持续向芯片发送测试向量，实时监控功能状态；

环境与机械测试：高低温循环依赖高低温箱，湿热测试用恒温恒湿箱，振动测试用振动台，焊球强度测试用推力计。

3. 信号完整性测试

采用 “示波器 + 差分探头 + 信号发生器”：信号发生器模拟 LPDDR5/5X 的高频信号，示波器通过差分探头采集芯片输出信号，生成眼图并分析抖动与串扰；

测试环境需屏蔽（如暗室），避免外部电磁干扰。

4. 功能测试

搭建 “测试系统 + 测试座 + 上位机” 平台：测试系统（如 Keysight U4154A）生成测试程序，通过测试座（如谷易 BGA 测试座）与芯片通信，上位机记录测试结果；

支持量产测试，可实现多芯片并行测试（如谷易多工位测试夹具），提升效率。

（二）遵循标准

JEDEC 标准：核心参考 JESD209-5（LPDDR5 规范）、JESD209-5X（LPDDR5X 规范），明确电气性能、时序参数要求；可靠性测试遵循 JESD22-A108（高温老化）、JESD22-A104（高低温循环）、JESD22-B103（振动）；

行业测试标准：信号完整性测试参考 IEEE 802.3（以太网信号标准）中的眼图评估方法；

厂商规范：谷易电子测试座 / 老化座遵循 “IEC 60068” 环境可靠性标准，接触电阻≤50mΩ，耐高温范围 - 55℃-150℃，适配 JEDEC 测试流程。

五、谷易电子相关产品的关键应用

谷易电子针对 LPDDR5/5X BGA 封装芯片，推出测试座、老化座、测试夹具三大类产品，精准匹配上述测试需求，其核心应用如下：

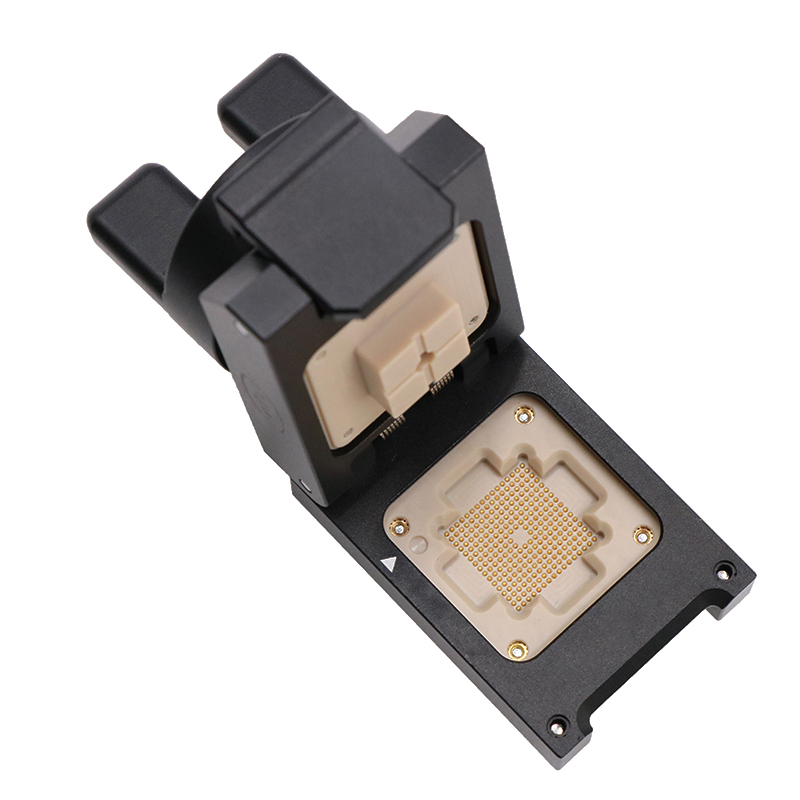

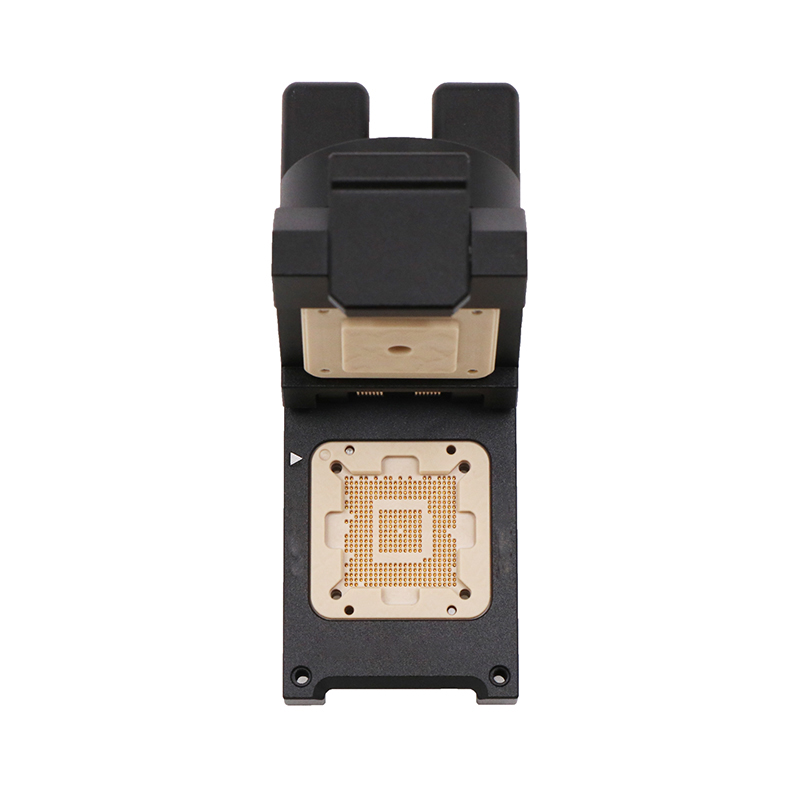

（一）测试座：保障信号完整性与测试准确性

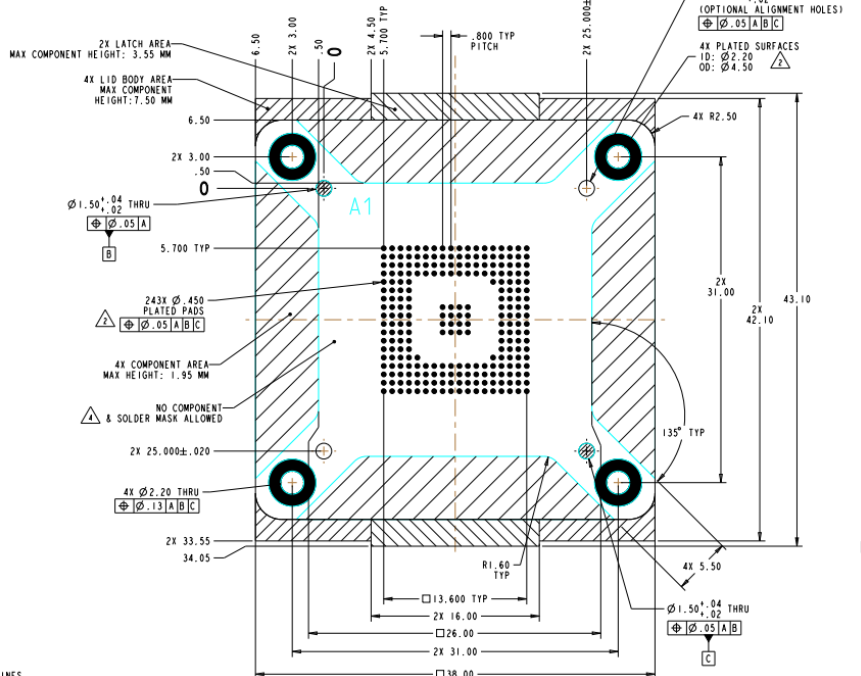

适配封装：BGA245 测试座（型号 GY-LPDDR5-B245）、BGA315 测试座（GY-LPDDR5X-B315）、BGA441 测试座（GY-LPDDR5X-B441）；

核心设计：采用 LCP 耐高温材质（耐温 260℃），探针为镀金弹性结构（接触电阻≤30mΩ），精准匹配 BGA 焊球间距（0.5mm-0.8mm）；内置屏蔽层，减少信号串扰；

应用场景：用于电气性能与信号完整性测试，如 LPDDR5X BGA441 芯片的眼图测试中，其低寄生参数设计可确保示波器捕捉到真实信号波形，误差≤3%。

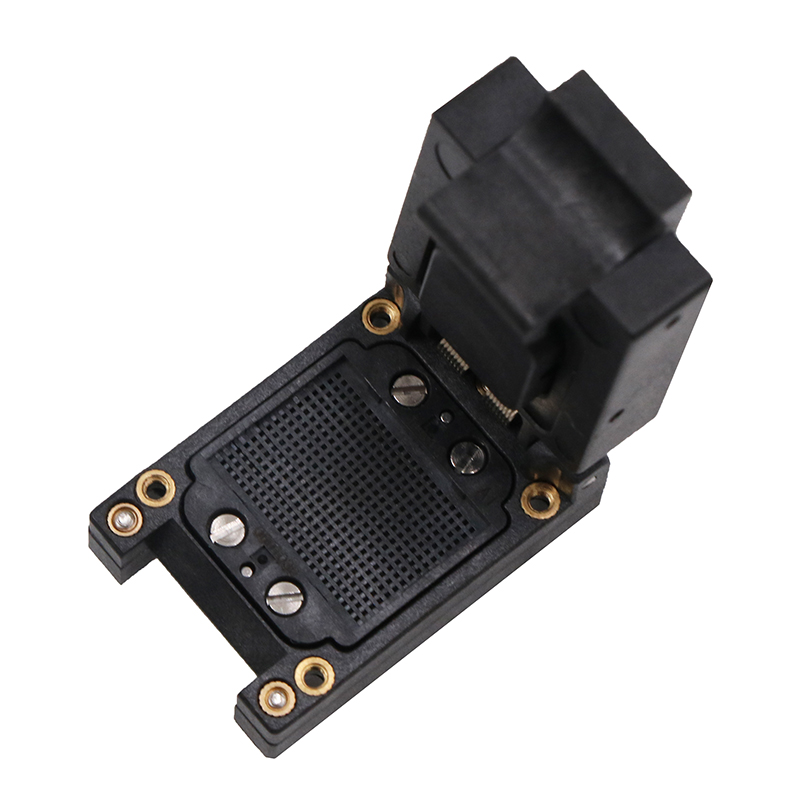

（二）老化座：支撑长期可靠性测试

核心特性采用 “金属外壳 + 散热孔” 设计，支持温度范围 - 55℃-150℃，适配高低温箱；探针为耐磨钨钢材质（寿命≥10 万次），可长期承受高温老化环境；

应用场景：BGA315 老化座（GY-LPDDR5-B315-A）常用于高端手机 LPDDR5 芯片的高温老化测试（85℃，1000h），实时监控芯片电流变化，预警功能失效风险。

（三）测试夹具：提升量产测试效率

模块化设：支持多工位并行测试（如 4 工位 BGA245 夹具），兼容主流测试系统（Keysight、Tektronix）；夹具定位精度≤0.01mm，确保芯片与测试引脚精准对接；

应用场景：在中端手机 LPDDR5 BGA245 芯片量产中，谷易多工位夹具可将单批次测试时间从 20 分钟缩短至 5 分钟，测试效率提升 4 倍。

LPDDR5 与 LPDDR5X 的 BGA245、BGA315、BGA441 封装芯片，通过差异化引脚数与性能设计，覆盖从移动终端到高性能计算的全场景需求；而科学的测试（电气、可靠性、信号完整性、功能）是保障芯片稳定运行的关键。谷易电子的测试座、老化座与夹具，凭借适配性强、可靠性高、效率优的特点，成为 LPDDR5/5X 芯片测试的核心支撑，助力下游设备厂商实现产品质量与量产效率的双重提升。
