在数字经济加速渗透的今天，数据存储与传输速度已成为制约计算性能的关键瓶颈。高速 SSD（固态硬盘）芯片作为突破这一瓶颈的核心组件，正从数据中心到工业控制的广泛领域掀起一场存储革命。本文将系统解析高速 SSD 芯片的技术特点、工作原理与适用环境，深入探讨其封装技术与测试体系，并以谷易存储芯片测试座解决方案为例，揭示高速存储背后的质量保障机制。

高速 SSD 芯片的核心技术特点

高速 SSD 芯片之所以能实现性能飞跃，源于其在接口协议、存储介质和信号处理等多维度的技术突破。当前主流的高速 SSD 已全面转向 PCIe 5.0 接口与 NVMe 协议组合，这种架构相比前代产品带来了质的飞跃。以某厂 PM1743 为例，其顺序读写速度高达 14GB/s 和 6GB/s，随机读写 IOPS（每秒输入 / 输出操作数）分别达到 2500K 和 280K，性能较 PCIe 4.0 产品提升近两倍。

如此惊人的速度提升不仅得益于 32GT/s 的 PCIe 5.0 传输速率，更源于 NVMe 协议对并行性的深度优化 —— 支持高达 64000 的队列深度，相较传统 AHCI 协议的 32 队列深度，实现了近 2000 倍的并发处理能力提升。

信号完整性增强技术成为高速传输的关键支撑。随着传输速率提升，信号衰减问题日益突出，PCIe 5.0 系统链路的总插入损耗常超出 36dB 的标准预算。

为此，某厂商开发的 PCIe 5.0 Retimer 芯片通过先进的信号调理技术，将传输时延控制在 5ns 以下，同时支持 SRIS（Split Root Complex Integrated Endpoint）拓扑，有效延长了高速信号的传输距离。这种 "接口提速 + 信号增强" 的组合策略，构成了高速 SSD 芯片的性能基石。

能效比优化是另一核心优势。采用 6nm 制程的主控芯片配合 TLC 颗粒的算法升级，在某厂存储等新一代产品中实现了高性能与低功耗的平衡。与传统机械硬盘相比，高速 SSD 芯片的功耗可降低至 1/10，同时 MTBF（平均无故障时间）提升至 1.5 万小时以上，这使得其在移动设备和工业控制等对能耗敏感的场景中极具竞争力。

高速 SSD 芯片的工作原理

高速 SSD 芯片的卓越性能源于其精妙的架构设计与协同工作机制，主要由 NAND 闪存阵列、主控芯片、接口控制器三大核心部分构成。与传统硬盘的机械结构不同，SSD 通过电子信号实现数据访问，彻底消除了寻道延迟这一性能瓶颈。

在数据处理流程中，NVMe 协议扮演着关键角色。当主机发出读写请求时，NVMe 控制器会将请求放入优化的命令队列，通过精简指令集减少 CPU 干预。相比 AHCI 协议需要 4 次寄存器读取和 8000 次 CPU 循环，NVMe 执行命令无需寄存器操作，大幅降低了延迟开销。这种高效的命令处理机制，配合多通道并行架构，使高速 SSD 能同时处理数万条命令，充分发挥闪存芯片的并行读写能力。

存储介质层面，3D V-NAND 技术通过垂直堆叠多层存储单元，在提升容量的同时优化了数据访问效率。某厂商的 V-NAND 闪存通过电荷捕获技术实现稳定存储，而主控芯片则通过磨损均衡算法确保各存储单元的使用强度均匀，显著延长了 SSD 的使用寿命。当进行写入操作时，主控会先垃圾回收机制，提前整理无效数据块，避免碎片化导致的性能下降。

信号处理环节成为高速传输的关键保障。在 PCIe 5.0 链路中，Retimer 芯片作为协议感知设备，通过均衡、重定时和信号放大等处理，补偿传输过程中的信号损耗。在服务器与 SSD 之间加入 Retimer 芯片后，不仅能将端到端链路损耗控制在 36dB 以内，还能有效消除串扰和反射等干扰，确保 32GT/s 速率下的传输稳定性。这种从协议优化到物理层增强的全链路设计，共同构筑了高速 SSD 的性能基础。

高速 SSD 芯片的适用环境

高速 SSD 芯片的应用场景正从传统的消费电子向更广阔的专业领域快速扩展，其适应能力已突破了早期存储设备的环境限制。在数据中心和企业级应用中，PCIe 5.0 NVMe SSD 成为支撑 AI 训练、实时交易等算力密集型任务的核心存储设备。

测试数据显示，搭载某厂 PM1743 和某厂 Retimer 芯片的存储方案，在 MySQL 数据库测试中表现出卓越的事务处理能力，在 RocksDB 等非关系型数据库场景中也实现了 3 倍以上的性能提升，充分满足了大数据时代的吞吐需求。

工业控制领域对存储设备提出了极端环境适应性要求，而高速 SSD 芯片通过特殊设计成功应对了这些挑战。某工业级 SSD 解决方案能在 - 40℃~85℃的宽温范围内稳定工作，同时承受 20G 的振动冲击和 1.5 米的跌落考验。在炼钢厂、钻井平台等恶劣环境中，配备储能电容掉电保护的 SSD 确保了关键数据的完整性；在工业机器人和智能机床中，mSATA 和 M.2 形态的高速 SSD 以其小巧体积和低功耗特性，成为边缘计算的理想存储单元。

车载电子是高速 SSD 芯片的新兴重要应用领域。随着自动驾驶技术的发展，车辆需要实时处理来自激光雷达、摄像头等多源传感器的海量数据，这对存储系统的读写速度和可靠性提出了严苛要求。

车规级高速 SSD 不仅要满足 - 40℃~125℃的温度波动，还要通过严苛的振动测试（10-2000Hz）。谷易双扣式芯片测试座专为这类场景设计，其双重锁扣结构配合螺纹连接探针，在 1000g 冲击测试中引脚脱落率仅为 0.05%，确保了车载 SSD 在极端路况下的稳定运行。

消费电子领域同样受益于高速 SSD 的技术进步。某存储厂商在 CES2025 展示的 Mini SSD 采用 LGA 封装技术，体积仅为 15mm×17mm×1.4mm 却能提供高性能，其抗 3 米跌落的坚固设计，使其成为无人机、AR/VR 设备等移动终端的理想存储方案。从电竞主机的毫秒级加载需求到专业创作设备的 8K 视频处理，高速 SSD 芯片正在重塑消费电子的用户体验。

高速 SSD 芯片的封装技术演进

高速 SSD 芯片的封装技术正朝着高密度、高性能和高可靠性方向同步发展，成为平衡性能与环境适应性的关键环节。随着存储容量和传输速率的提升，封装技术面临着信号完整性保持、散热优化和机械防护等多重挑战，推动着封装方案的持续创新。

先进封装形式不断突破物理限制。佰维存储推出的 Mini SSD 采用 LGA（Land Grid Array）封装技术，通过主控与闪存模块的高度集成，实现了 15mm×17mm×1.4mm 的微小尺寸，同时保持了优异的抗冲击性能。这种封装形式取消了传统的引脚结构，通过底部触点阵列实现电气连接，不仅缩短了信号路径，还提高了抗振动能力，使其可承受 3 米跌落而不受损，非常适合空间受限的移动设备和工业场景。

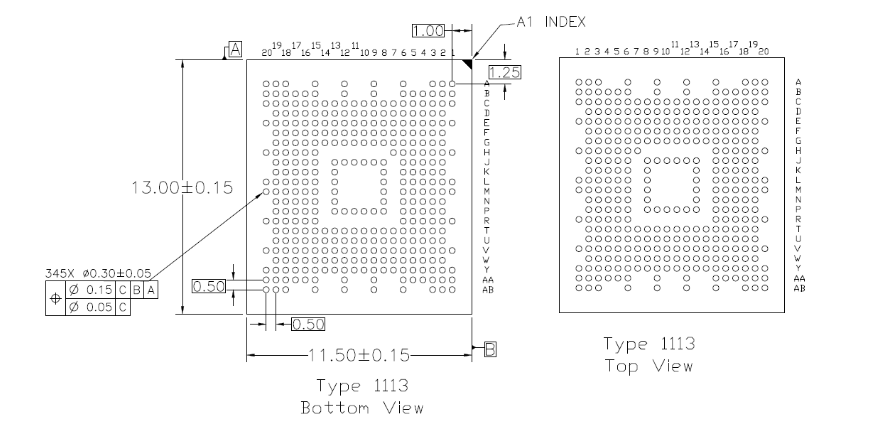

BGA（Ball Grid Array）和 LGA 封装已成为高速 SSD 的主流选择，但其测试难度也随之增加。谷易针对这类面阵封装开发了专用测试方案，采用 Ceramic PEEK 基座增强温度稳定性，配合真空吸附定位确保焊点与探针的精准对位。特别在 0.4mm 以下细间距封装测试中，旋钮翻盖式结构通过 0.1mm 级的压力微调，成功解决了引脚桥连问题，将接触电阻波动控制在 10mΩ 以内，为高密度封装测试提供了可靠解决方案。

材料创新成为封装技术进步的重要支撑。为应对高速信号传输需求，新一代封装采用低介电常数材料减少信号损耗，同时通过金属屏蔽层设计抑制电磁干扰。谷易芯片测试座中采用的航天级陶瓷基座（CTE 6.5ppm/℃）与全镀硬金铍铜探针组合，能在 - 55℃~175℃的超宽温域内保持稳定性能。更前沿的研发中，石墨烯增强陶瓷基座（CTE 4.2ppm/℃）和液态金属探针的应用，正将封装的温度适应性推向 - 196℃~200℃的极端范围，为量子计算等特殊领域的存储应用奠定基础。

模块化设计提升了封装的灵活性和可维护性。谷易分离式芯片测试座结构将基座与探针模块分离，通过定位销实现 5 分钟内的快速更换，同一基座可适配 QFP32/QFP64 等不同封装类型，使设备投资成本降低 40% 以上。这种设计在多品种小批量的研发验证阶段优势尤为明显，: 通过更换高频探针模块，测试设备可支持未来芯片的测试需求，有效延长了设备生命周期，降低了技术迭代带来的成本压力。

高速 SSD 芯片的测试体系与标准

高速 SSD 芯片的性能优势必须通过严谨的测试体系才能得到保障，从研发验证到量产质检的全流程测试，需要覆盖电气性能、信号完整性、环境适应性等多维度指标。随着 PCIe 5.0 和 NVMe 协议的普及，测试标准和方法也在不断升级，形成了一套完整的质量控制体系。

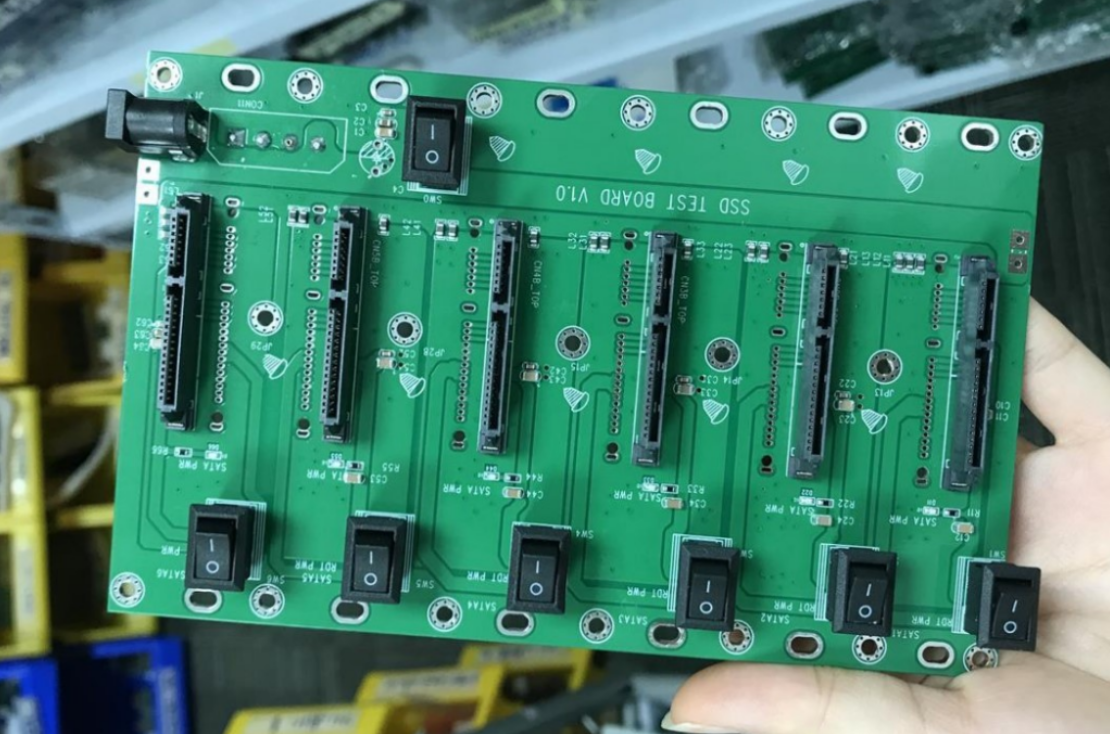

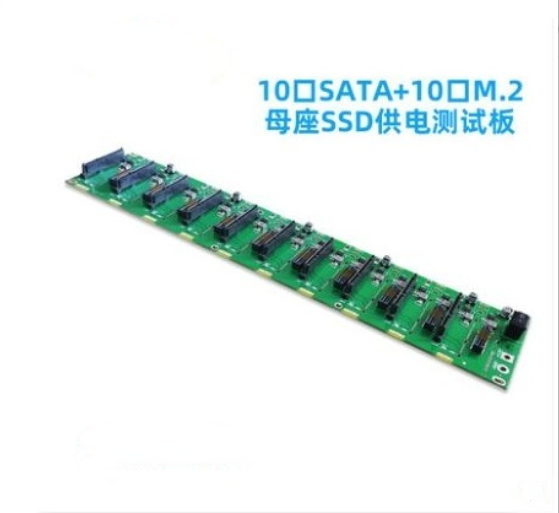

核心测试项目围绕高速存储的关键特性展开。电气性能测试重点关注供电稳定性，包括电压波动范围、待机功耗和峰值电流等参数，确保芯片在不同负载下的电力供应安全。功能测试则通过自动化脚本执行数百万次读写操作，验证数据完整性和命令响应正确性，特别关注 TRIM 指令、S.M.A.R.T 功能等高级特性的兼容性。性能测试采用 FIO 等专业工具，在不同队列深度（通常 64）和块大小（4KB~128KB）下测量连续读写和随机读写性能，全面评估 SSD 的吞吐量和延迟特性。

信号完整性测试成为高速 SSD 的特殊挑战。在 32GT/s 的传输速率下，即使微小的信号失真也可能导致数据错误。谷易翻盖式芯片测试座通过缩短信号路径至 10mm 以内，将插损控制在 - 2dB@30GHz 以下，为精确测量眼图、抖动和串扰等参数创造了条件。测试中使用高速示波器和信号发生器，验证信号在不同温度和电压条件下的眼图张开度，确保满足 PCIe 5.0 标准的 36dB 链路损耗预算要求。对于 NVMe 协议实现，还需通过协议分析仪验证队列管理、中断处理等协议细节的正确性。

可靠性与环境测试模拟了 SSD 的全生命周期挑战。温度循环测试在 - 55℃~175℃范围内进行 1000 次以上循环，通过谷易双扣式测试座的金属锁扣结构确保测试过程中的接触稳定性，最终要求接触电阻变化率不超过 5%。耐久性测试采用 TBW（总写入字节数）指标，通过持续写入数据评估闪存的磨损特性，工业级产品通常要求支持 3000 次以上的 P/E 循环。振动测试覆盖 10-2000Hz 频率范围，模拟车载和工业环境中的机械应力，确保在 1000g 冲击下引脚脱落率低于 0.1%。

行业标准与测试方法为测试提供了规范框架。JEDEC JESD218 系列标准定义了 NAND 闪存的可靠性测试方法，包括环境应力测试、耐久性测试和数据保持能力测试等。PCI-SIG 组织制定的 PCIe 5.0 规范详细规定了电气特性和兼容性测试要求，而 NVMe 规范则定义了协议层的测试标准。在实际测试中，厂商会结合这些标准开发专用测试流程，如三星与澜起科技在验证 PCIe 5.0 解决方案时，就采用了 Intel CScripts 测试和 Power Cycle 测试等方法，全面验证链路稳定性和长期使用可靠性。

谷易电子芯片测试座在高速 SSD 测试中的关键应用

作为连接测试设备与被测芯片的关键接口，高速 SSD 芯片测试座的性能直接影响测试结果的准确性和效率。谷易电子针对高速 SSD 芯片的测试需求开发了系列化解决方案，通过结构创新和材料优化，在信号完整性、环境适应性和测试效率等方面实现了突破，成为高速存储测试领域的重要支撑。

结构方案的精准适配是谷易芯片测试座的核心优势。针对不同封装类型和测试场景，谷易电子提供了五种主流结构方案：

下压式结构以≤0.5 秒的高速响应和 SMEMA 标准产线兼容性，成为 QFP、SOP 等封装量产测试的理想选择，可实现每秒 2 次以上的上下料操作；

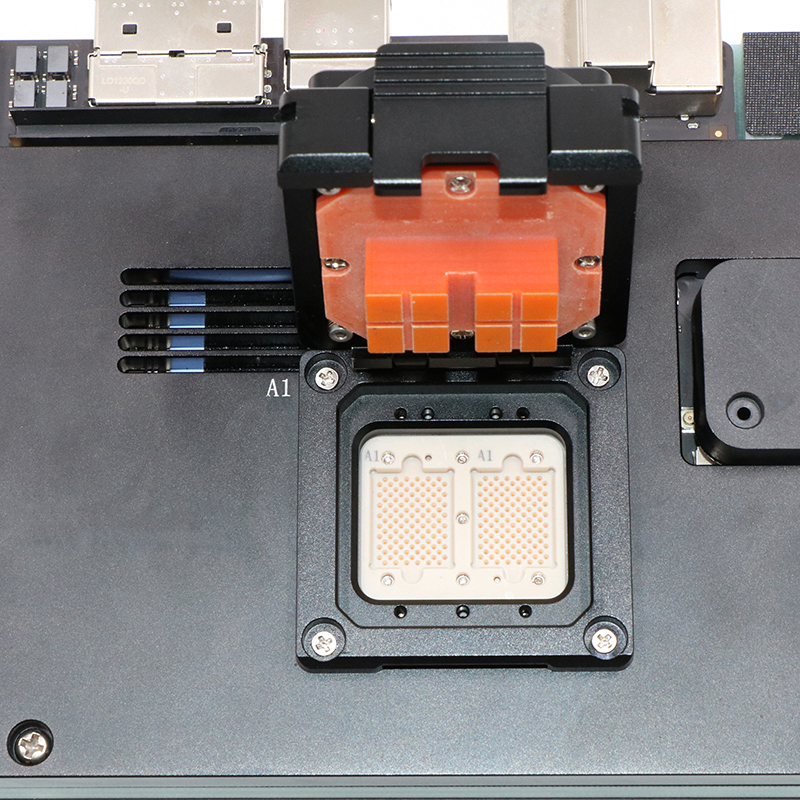

翻盖式结构通过弹压式压板将压力偏差控制在 5% 以内，配合≤10mm 的短信号路径，在 BGA、LGA 等面阵封装的高频测试中表现突出，其全镀硬金铍铜探针可承受 30 万次以上机械周期；

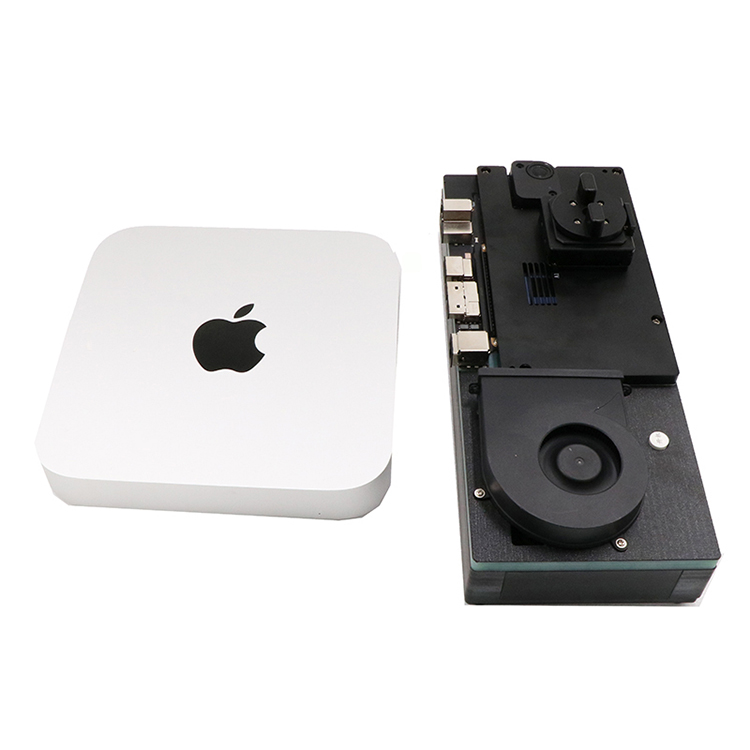

旋钮翻盖式结构融合螺纹调节的精准性，特别适合 0.4mm 以下细间距封装和≥10GHz 射频测试，通过优化压力降低信号反射损耗。

在极端环境测试中，谷易芯片测试座展现了卓越的可靠性。

双扣式结构通过两侧锁扣实现双重机械固定， CTE 6.5ppm/℃的航天级陶瓷基座有效抵消温度变化导致的结构形变，使其在 - 55℃~175℃的温度循环测试和 10-2000Hz 的振动测试中表现稳定。这种设计在车规级 SSD 测试中尤为重要，能精准模拟发动机舱高温和路面颠簸等真实工况，确保测试结果与实际应用场景高度一致。测试数据显示，该结构在 1000g 冲击测试中引脚脱落率仅为 0.05%，远低于行业平均水平。

高频信号测试能力满足了 PCIe 5.0 和 NVMe 的严苛要求。谷易翻盖式芯片测试座通过分层屏蔽设计（屏蔽效能≥80dB@10GHz）有效抑制串扰，在 40GHz 频段的插损比下压式结构低 3dB 以上。这种性能优势在 Retimer 芯片测试中至关重要，能够准确验证信号调理效果，确保端到端链路损耗控制在 36dB 以内的标准要求。针对多站点并行测试需求，谷易通过优化机械结构，使翻盖式芯片测试座在 8 工位/16工位设计下实现了与下压式相当的设备利用率，大幅提升了高频芯片的量产测试效率。

智能化与模块化创新引领测试技术发展。谷易电子的新一代旋钮翻盖式测试座集成了精度 ±1g 的压力传感器，实现接触力的实时闭环控制，解决了传统测试中压力过冲导致的测试误差问题。

分离式结构则通过标准化模块接口，使测试设备能快速适配 BGA、QFN、LGA 等多种封装类型，在多品种小批量测试中可降低 30% 维护时间。

这些创新不仅提高了测试准确性和效率，更延长了测试设备的技术生命周期，使其能够支持未来更高速度、更小间距的芯片测试需求。从研发阶段的性能验证到量产阶段的质量筛查，谷易芯片测试座解决方案已成为高速 SSD 产业链的关键一环。通过持续的结构创新和材料升级，这些芯片测试座正在帮助存储厂商突破性能极限，确保每一颗高速 SSD 芯片都能在数据中心、工业控制和消费电子等领域可靠运行，为数字经济的高速发展提供坚实支撑。
