大电流芯片：为何它是核心电源转换芯片

电源转换芯片的核心使命，是实现电能形态的精准调控 —— 将输入的不稳定电压 / 电流，转换为负载所需的稳定电能，是电子设备 “能量分配中枢”。而大电流芯片之所以被定义为电源转换芯片，本质在于其以 “大电流承载与高效转换” 为核心能力，完美契合电源转换场景中 “高功率、低损耗” 的核心需求，是高功率电源转换系统的关键执行单元。

一、大电流芯片的核心特点：支撑电源转换的 “硬实力”

大电流芯片作为电源转换芯片的重要分支，其特点围绕 “高效完成大电流下的电源转换” 展开，核心优势体现在三方面：

超高电流承载能力：采用低导通电阻（Rds (on)）的功率半导体材质（如增强型 MOSFET、IGBT），可稳定承载几十至几百安培的电流，解决传统电源转换芯片 “大电流下易过载烧毁” 的痛点，满足高功率设备（如电机、快充桩）的电能转换需求。

高转换效率：通过优化芯片内部电路拓扑（如同步整流结构），将电源转换过程中的导通损耗、开关损耗降至最低，典型效率可达 90%-98%，避免大电流下因损耗过高导致的发热问题，符合电源转换 “节能稳定” 的核心目标。

强热管理与稳定性：集成片上温度监测（NTC）、过流保护（OCP）、过压保护（OVP）等功能，可实时应对大电流转换中的极端工况；同时搭配高热导率封装，快速导出热量，确保电源转换过程长期稳定，避免因温度波动影响电能输出精度。

二、大电流芯片的工作原理：电源转换的 “核心逻辑”

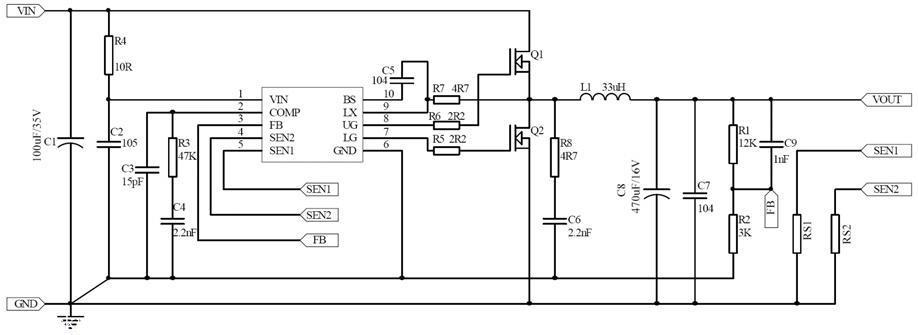

大电流芯片的工作原理完全遵循电源转换的核心逻辑，以主流的 “Buck 降压转换”（适用于大电流降压场景，如电动车车载电源）为例，其过程可分为三步：

能量存储与开关控制：芯片内部的功率开关管（由大电流芯片核心电路驱动）周期性导通 / 关断，当开关管导通时，输入电压通过电感存储能量，电流逐渐升高；当开关管关断时，电感释放能量，通过续流二极管为负载供电。

大电流精准调控：芯片内置的电流采样模块实时监测电感电流，结合反馈电路调整开关管导通时间（PWM 脉冲宽度调制），确保即使在负载电流剧烈变化（如电机启停）时，输出电流仍能稳定在设定值，实现 “输入电压→大电流稳定输出” 的转换。

损耗抑制：通过 “零电压开关（ZVS）”“零电流开关（ZCS）” 等技术，减少开关管导通 / 关断瞬间的电压、电流交叠损耗；同时低导通电阻设计降低电流导通时的焦耳损耗，最终实现大电流下的高效电源转换 —— 这正是电源转换芯片的核心工作目

标。

三、大电流芯片的适用环境：电源转换需求的 “场景映射”

大电流芯片的适用环境，完全对应高功率电源转换的典型场景，其环境适应性设计也围绕 “保障电源转换功能可靠” 展开：

工业控制领域：如伺服电机驱动器、工业电源模块，需在 - 40℃~125℃的宽温环境下，将 220V/380V 工业交流电转换为几十安培的直流大电流，为电机提供动力；大电流芯片的宽温稳定性、抗电磁干扰（EMI）设计，可确保电源转换不受工业环境波动影响。

新能源领域：光伏逆变器需将光伏板的低压直流电，转换为大电流高压交流电并入电网；电动车车载充电机（OBC）需将 220V 市电转换为几百安培的大电流为电池充电 —— 大电流芯片的高功率密度、耐高压特性，是这类场景电源转换的核心支撑。

消费电子与服务器：手机快充头（如 120W 快充）需将 220V 市电转换为 10A 以上的大电流为电池充电；服务器电源需为 CPU、GPU 提供稳定的大电流供电 —— 大电流芯片的小型化、高效率设计，可满足消费电子 “小体积高功率”、服务器 “长时稳定供电” 的电源转换需求。

四、大电流芯片的封装技术：电源转换性能的 “物理保障”

封装是大电流芯片实现电源转换功能的 “物理载体”，其设计核心是 “降低寄生参数、提升散热效率”，确保大电流转换过程中电能损耗最小：

主流封装类型：

功率型封装（如 TO-220、DPAK）：具备独立散热引脚，可直接搭配散热片，适用于几十安培电流的电源转换场景（如工业电源）；

贴片型封装（如 QFN-8、DFN-6）：底部集成大面积散热焊盘，寄生电感 / 电阻低，适用于消费电子的小型化电源转换模块（如快充头）；

模块型封装（如 IPM 智能功率模块）：集成大电流芯片、驱动电路、保护电路，适用于新能源汽车等高功率电源转换系统，简化外围设计。

封装与电源转换的关联：低寄生电阻可减少电流导通损耗，低寄生电感可降低开关损耗，高热导率可避免温度过高导致转换效率下降 —— 这些封装特性直接决定大电流芯片的电源转换性能上限。

五、大电流芯片的测试体系：保障电源转换可靠性的 “关键环节”

大电流芯片的测试核心是 “验证其电源转换性能是否达标”，需覆盖电性能、可靠性、安全性等维度，而谷易电子的大电流芯片测试座、芯片老化座，是测试环节的关键支撑设备。

（一）核心测试项：聚焦电源转换能力

电性能测试：包括输出电流精度（验证大电流转换的准确性）、转换效率（测试不同负载下的电能损耗）、电压调整率（确保输入电压波动时输出稳定）、纹波噪声（衡量电源转换的纯净度）；

可靠性测试：包括老化测试（模拟长期大电流工作下的性能衰减）、温度循环测试（验证宽温环境下的转换稳定性）、过流 / 过压保护测试（确认异常工况下的自我保护能力）；

热性能测试：通过温升测试，验证大电流转换过程中芯片的散热能力，避免因过热导致转换效率下降或芯片损坏。

（二）测试方法与标准

测试需遵循国际通用标准，如 JEDEC JESD22（可靠性测试标准）、IEC 61000（电磁兼容性测试标准），具体方法包括：

电性能测试：使用直流电源、电子负载、示波器搭建测试系统，通过芯片测试座连接芯片，模拟不同输入电压、负载电流工况，采集输出参数；

老化测试：将芯片安装在芯片老化座上，放入高温老化箱（如 85℃/85% RH 环境），施加额定大电流持续运行 1000 小时以上，监测性能衰减；

热性能测试：采用热成像仪拍摄芯片表面温度，结合谷易测试座的低接触电阻设计（避免测试座自身发热影响结果），精准测量大电流转换下的芯片温升。

（三）谷易电子电源芯片测试座的关键应用

谷易电子的大电流芯片测试座、老化座，针对大电流测试的核心痛点设计，成为保障测试准确性、可靠性的核心设备：

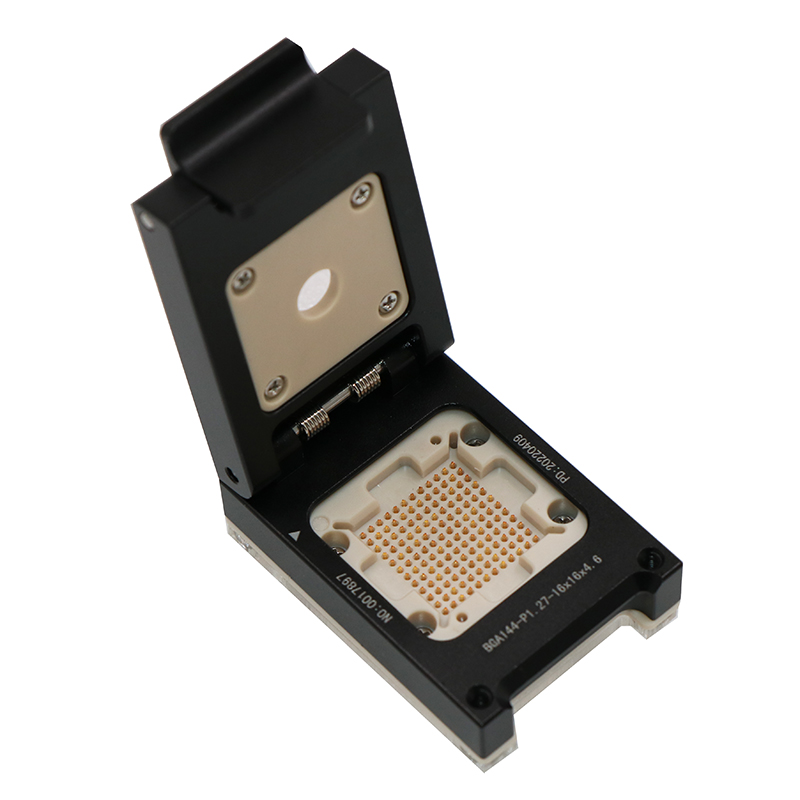

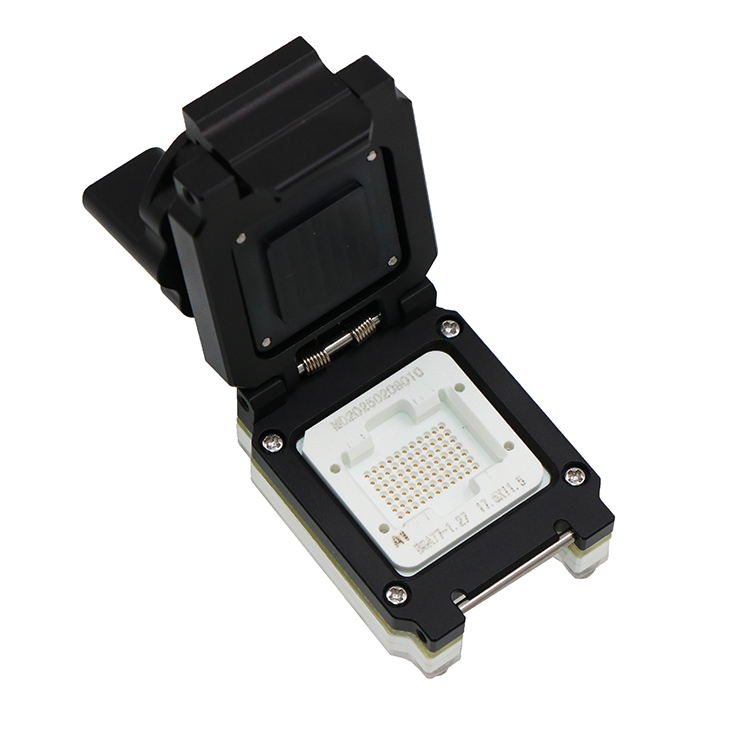

测试座的核心价值：采用镀金触点设计，接触电阻低至 5mΩ 以下，避免大电流通过时产生额外压降，确保输出电流、效率等测试数据精准；同时具备防氧化、耐磨损特性，适配 TO-220、QFN 等多种封装，满足不同类型大电流芯片的测试需求（如工业电源芯片、快充芯片测试）。

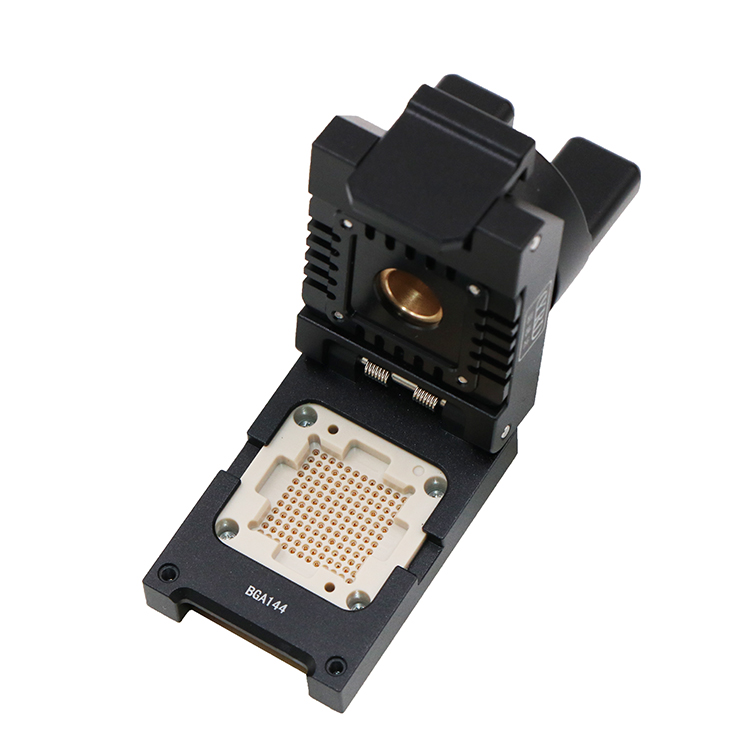

老化座的核心价值：采用耐高温 LCP 材质，可承受 - 55℃~200℃的极端老化环境；内置弹性接触结构，确保长期大电流（如 200A）运行时接触稳定，无发热、松动问题，适用于新能源汽车 OBC 芯片、光伏逆变器芯片的长期老化筛选，提前剔除早期失效产品，保障电源转换系统的可靠性。

大电流芯片之所以是电源转换芯片，本质在于其以 “大电流承载、高效转换” 为核心能力，从工作原理到适用场景，均围绕 “电能形态调控” 这一电源转换核心目标展开；而封装技术为其提供物理支撑，测试体系（含谷易电子芯片测试座、老化座）则保障其电源转换性能的可靠性。在高功率电子设备（如新能源汽车、工业控制、快充）普及的当下，大电流芯片已成为电源转换系统的 “核心动力源”，推动电源转换技术向更高效率、更大功率、更小型化方向发展。
