一、光电模块的核心特点：重构高速信号传输逻辑

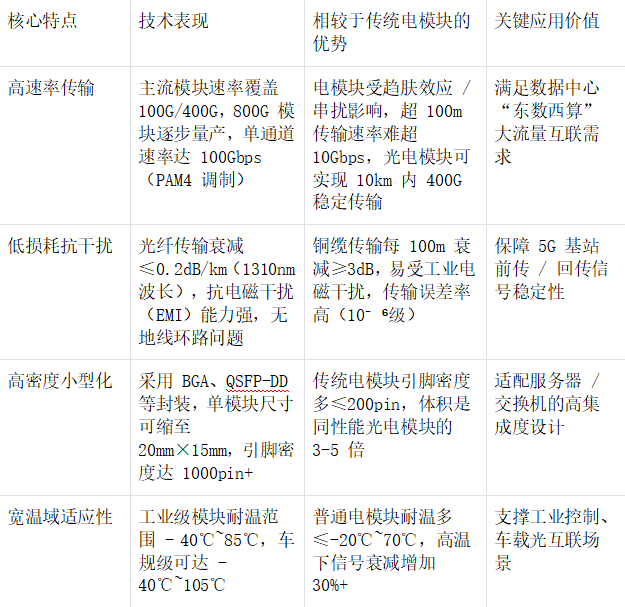

光电模块作为 “光信号与电信号的转换枢纽”，通过集成光发射（TOSA）、光接收（ROSA）、驱动芯片、放大芯片等组件，实现 “电信号→光信号→电信号” 的全链路传输，其核心特点直接适配现代通信对 “高速、低损、远距” 的需求，具体如下：

二、光电模块的典型应用场景：从数据中心到工业互联的全覆盖

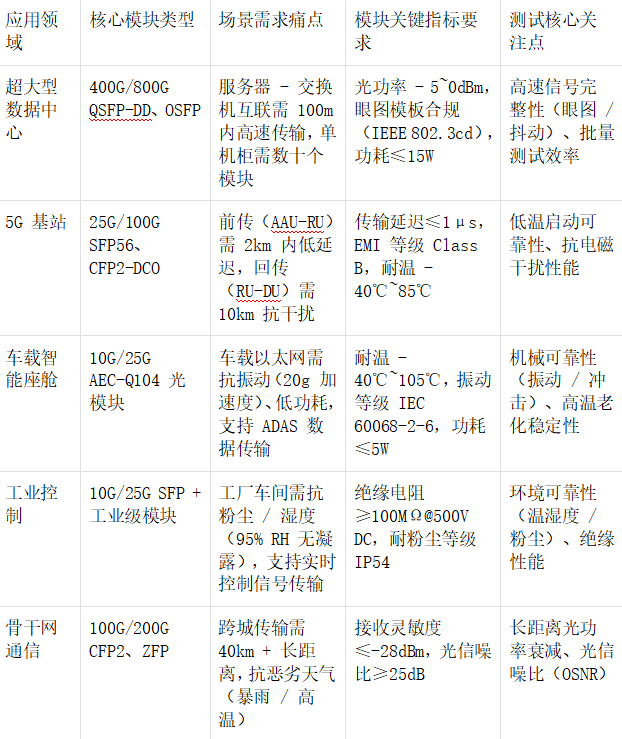

基于 “高速、低损、高密度” 特性，光电模块已成为光通信产业链的核心组件，在五大关键领域实现规模化应用，不同场景对模块性能的差异化需求，也决定了测试重点的不同：

长距离光功率衰减、光信噪比（OSNR）

三、光电模块的核心测试类型：从性能验证到可靠性筛查

光电模块的测试需覆盖 “光 - 电 - 环境” 全维度，既要验证信号转换的精准性，也要确保极端工况下的稳定性，而光电模块测试座作为 “模块与测试系统的唯一接口”，需同时适配光口（光纤连接）与电口（引脚接触）的测试需求，具体测试类型及标准如下：

（一）光性能测试：验证光信号转换的核心指标

光性能是光电模块的 “核心竞争力”，需通过专业光测试仪器（如光示波器、光谱分析仪）配合测试座完成，关键测试项包括：

光功率与消光比测试

测试目的：确保发射端光功率稳定（避免过强烧毁接收端 / 过弱导致信号丢失），消光比反映光信号 “0”“1” 电平差异（需≥6dB，IEEE 标准）；

测试要求：测试座需保障电口供电稳定（电压波动≤±1%），避免供电不稳导致光功率漂移；

典型标准：400G 模块发射光功率需满足 - 5~0dBm（IEEE 802.3cd）。

光眼图与抖动测试

测试目的：眼图 “张开度” 反映信号完整性，抖动（Jitter）需≤0.1UI（单位间隔），避免高速传输中误码；

测试要求：测试座寄生电感≤5nH、寄生电容≤1pF，减少电信号畸变对光眼图的影响；

典型场景：800G 模块需在 100Gbps/PAM4 速率下，眼图模板通过率≥99.99%。

插入损耗与回波损耗测试

测试目的：插损（IL）反映光信号在模块内的衰减（需≤1.5dB），回损（RL）反映反射信号强度（需≥25dB），避免信号叠加干扰；

测试要求：测试座光口接口需精准对接（同轴度≤0.01mm），避免机械偏差导致额外插损。

（二）电性能测试：保障光 - 电转换的底层稳定

电性能是光信号转换的 “基础支撑”，需验证模块内部驱动芯片、放大芯片的电气特性，测试座需实现多引脚精准接触：

供电参数测试

测试目的：测量模块工作电压（如 3.3V/5V）波动范围（需≤±5%）、静态电流（Iq≤200mA），避免功耗超标或供电不稳；

测试要求：测试座接触阻抗≤30mΩ，避免接触电阻导致电压压降，影响参数测量；

典型标准：QSFP-DD 模块供电电流需≤12A（满载工况）。

电信号完整性测试

测试目的：验证电信号上升时间（需≤50ps）、串扰（Crosstalk≤-30dB），确保驱动芯片输出的电信号能精准控制光发射组件；

测试要求：测试座引脚排布需匹配模块引脚定义，相邻引脚间距偏差≤0.02mm，减少串扰；

典型场景：25G 模块电信号串扰需≤-35dB，避免影响 PAM4 调制精度。

协议兼容性测试

测试目的：验证模块是否支持标准协议（如 Ethernet、Fibre Channel），协议握手成功率≥99.99%；

测试要求：测试座需稳定传输协议控制信号（如 I2C、MDIO），无丢包或延迟；

典型标准：5G 基站模块需兼容 CPRI/eCPRI 协议，数据传输误码率≤10⁻¹²。

（三）环境与可靠性测试：模拟实际应用的极端工况

可靠性是光电模块 “长期服役” 的保障，需模拟高温、振动、老化等场景，测试座需适配极端环境：

高低温循环测试（TCT）

测试条件：-40℃~85℃循环 100 次，每次循环 30 分钟；

测试目的：验证模块在温度剧变下的稳定性，光功率波动≤0.5dB，功能无中断；

测试要求：测试座耐温范围 - 60℃~125℃，高温下接触阻抗变化≤10%。

振动与冲击测试

测试条件：振动（10-2000Hz，20g 加速度）、冲击（100g 加速度，1ms 脉冲）；

测试目的：避免车载 / 工业场景中模块松动或引脚脱落，测试后光口连接无松动；

测试要求：测试座采用锁扣式固定结构，引脚接触压力波动≤5%。

长期老化测试（HTOL）

测试条件：85℃高温下连续工作 1000 小时，满载运行；

测试目的：筛查早期失效隐患，老化后光功率衰减≤1dB，误码率无上升；

测试要求：测试座机械寿命≥1000 小时，无触点氧化或磨损。

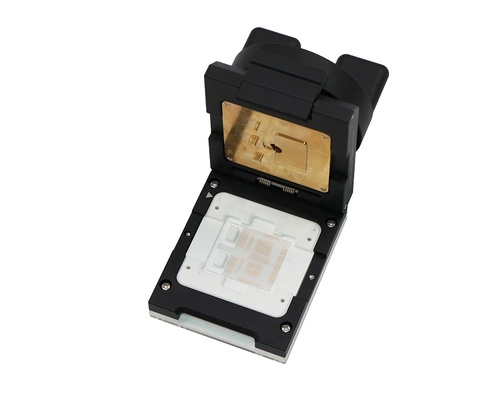

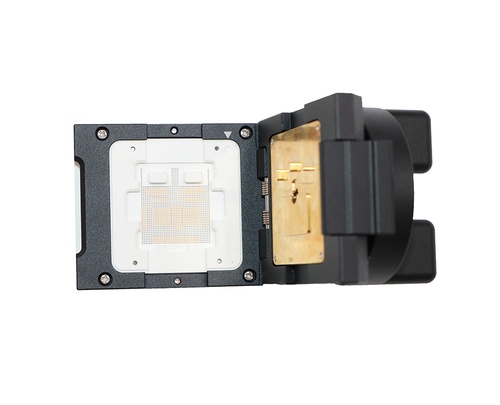

四、谷易BGA1275pin 光电模块测试座：高密度高速测试的关键解决方案

针对光电模块（尤其是 400G/800G 高密度模块）的测试需求，谷易电子 BGA1275pin 测试座通过 “高密度引脚适配、高速信号优化、极端环境兼容” 三大核心设计，成为测试可靠性的关键支撑，其应用优势具体如下：

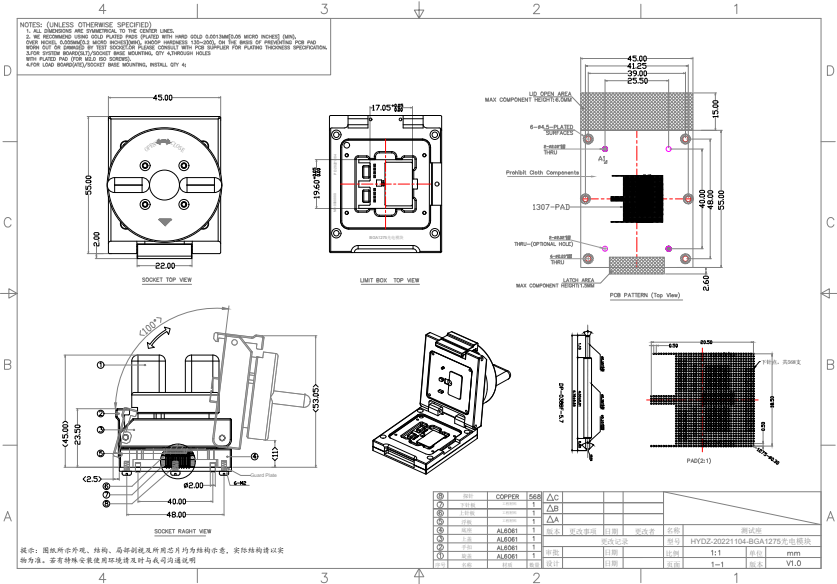

（一）1275pin 高密度设计：适配复杂模块的全引脚测试

引脚密度与兼容性

采用 BGA 封装引脚布局，1275pin 引脚间距仅 0.5mm，覆盖 QSFP-DD、OSFP 等高密度模块的全部电口引脚（包括供电、信号、控制引脚），无需分批次测试，单次测试覆盖率达 100%；

支持引脚自定义配置，可适配不同厂商的 BGA 封装模块（如 1152pin、1275pin、1440pin），通过更换适配底座实现 “一座多用”，切换时间≤15 分钟，提升产线柔性。

精准接触保障

探针采用镀金 + 铍铜材质，单针接触阻抗≤25mΩ（远优于行业平均 40mΩ），1275pin 引脚接触良率≥99.99%，避免因个别引脚接触不良导致 “假失效” 误判；

探针头部采用半球形设计，接触压力控制在 15-20g（适配 BGA 焊点的耐压范围），测试后模块焊点损伤率≤0.01%，杜绝测试导致的模块报废。

（二）高速信号优化：保障 800G 模块的信号完整性

低寄生参数设计

采用 “分层屏蔽 + 短路径” 结构，寄生电感≤3nH、寄生电容≤0.8pF，在 100Gbps/PAM4 速率下，信号衰减≤0.5dB（行业平均衰减≥1dB），确保光眼图测试中眼图张开度达标（≥6dB）；

相邻引脚间设置接地屏蔽柱，串扰抑制能力≥-35dB，避免高速电信号串扰导致的抖动超标（实测抖动≤0.08UI，满足 IEEE 0.1UI 标准）。

高速协议支持

内置高速信号传输通道，支持 PCIe 5.0、Ethernet 802.3cd 等协议，协议信号传输延迟≤10ps，确保协议兼容性测试中握手成功率≥99.995%；

配备专用的 I2C/MDIO 控制信号通道，传输速率达 1MHz，无丢包或帧错误，保障模块配置信息的精准读取。

（三）极端环境适配：支撑全场景可靠性测试

宽温与抗振动能力

壳体采用 LCP液晶聚合物）材质，耐温范围 - 60℃~125℃，在 - 40℃~85℃高低温循环测试中，壳体无变形、探针接触阻抗变化≤8%（行业平均变化≥15%）；

底座采用金属锁扣 + 弹性缓冲结构，振动测试（20g 加速度）中接触压力波动≤4%，冲击测试（100g 加速度）后无引脚脱落，适配车载、工业场景的可靠性测试。

长期老化稳定性

探针表面镀金层厚度达 5μm（行业平均 3μm），耐磨损性提升 60%，机械寿命≥1500 小时（满足 1000 小时 HTOL 测试需求），老化测试后接触阻抗变化≤5%；

绝缘材料采用耐高温环氧树脂，绝缘阻抗≥2000MΩ@500V DC（高温 85℃下），避免老化测试中漏电导致模块烧毁。

（四）批量测试效率提升：适配量产需求

多工位同步测试

模块化设计支持 4-8 个 BGA1275pin 测试座同步工作，配合自动化上下料系统，每小时可完成 200 + 颗 400G 模块测试，效率较单工位测试提升 6 倍；

配备统一的信号采集与分析模块，多工位测试数据偏差≤0.5%，确保批量测试的一致性。

智能诊断功能

内置接触状态监测电路，实时反馈每颗探针的接触阻抗（精度 ±1mΩ），若某引脚接触不良，可立即定位并报警，减少无效测试时间（故障排查时间从 30 分钟缩短至 5 分钟）；

支持测试数据自动存储与追溯，可记录每颗模块的测试参数（光功率、抖动、温度特性），便于后期质量分析。

光电模块测试座的核心价值 —— 从 “能测” 到 “测准、测快”

在 800G 光互联加速落地的背景下，光电模块测试座已不仅是 “连接工具”，更是测试可靠性与效率的核心保障，谷易电子 BGA1275pin 测试座的应用价值体现在三方面：

保障测试精准性：低寄生参数、高接触良率设计，使光性能 / 电性能测试误差≤1%，避免 “良品误判” 或 “不良品漏检”，筛选准确率达 99.98%；

提升测试效率：高密度引脚覆盖、多工位同步测试，使单颗模块测试时间从 5 分钟缩短至 1.5 分钟，批量测试成本降低 40%；

支撑技术升级：从 400G 到 800G，从数据中心到车载场景，其兼容性与定制化能力可适配光电模块的技术迭代，为 “光通信产业链国产化” 提供关键测试支撑。

可以说，优质的光电模块测试座，是确保光电模块从实验室研发到量产落地的 “最后一道可靠屏障”。
