在5G通信、毫米波雷达、卫星导航等高端领域，高频芯片的应用日益广泛，其工作频率从数GHz延伸至百GHz级别，对测试环节的信号完整性与适配灵活性提出了双重严苛要求。

信号串绕是高频芯片测试中的典型痛点—相邻引脚的高频信号相互干扰，易导致测试数据失真；而多封装形态的高频芯片，又让传统测试座面临适配周期长、切换效率低的困境。

谷易电子针对性研发的高频芯片测试座，以模块化适配设计缩减切换时间，靠精密屏蔽结构实现信号0失真，成为破解高频芯片测试难题的核心装备。

高频芯片的测试痛点，本质是“信号敏感性”与“封装多样性”的双重挑战。从信号层面看，高频信号波长极短，芯片引脚间距通常小于0.5mm，传统测试座缺乏有效的信号隔离设计，引脚间的寄生电容、互感会引发严重串绕，导致误码率升高。

某5G射频芯片厂商测试数据显示，采用普通测试座时，10GHz以上信号的串绕干扰可达-30dB，远超行业允许的-50dB标准，直接导致测试良率不足85%。从适配层面看，高频芯片封装形态多样，涵盖LGA、QFN、CSP及定制化非标封装，传统测试座“一封装一专属”的模式，需针对每种封装单独开模、调试，适配时间往往长达1-2周，严重制约中小批量测试与研发迭代效率。

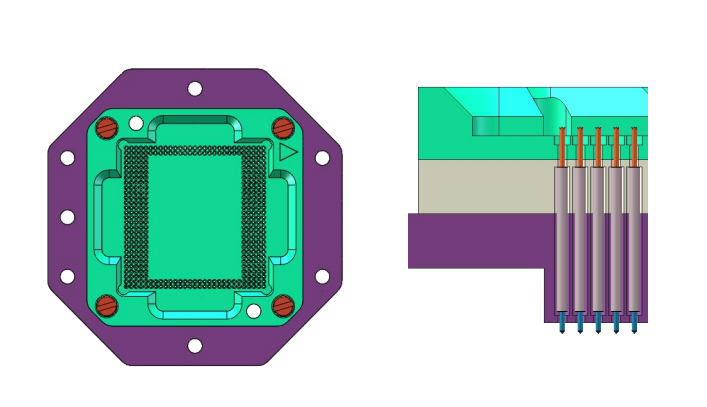

针对多封装适配难题，谷易电子以“模块化+智能识别”为核心，构建起高效的适配体系，将测试座切换时间从周级压缩至分钟级。其高频芯片测试座采用Open top开顶式架构，核心由通用座体与可更换探针模块组成，通用座体集成供电、信号传输等基础功能，针对不同封装的适配需求，仅需更换专用探针模块即可完成切换。

为进一步提升适配效率，谷易电子在探针模块中融入了封装智能识别技术。模块内置微型存储芯片，预存对应封装的尺寸参数、引脚定义等信息，当模块安装至通用座体后，测试系统可自动读取信息并完成参数配置，无需人工手动调试。

 针对非标封装高频芯片，谷易电子提供模块化定制服务，基于芯片三维扫描数据快速加工探针阵列与定位结构，模块交付周期缩短至24-48小时。某雷达芯片研发实验室反馈，采用谷易电子测试座后，多封装芯片的测试适配时间从原来的5天缩短至15分钟，研发测试效率提升90%以上。

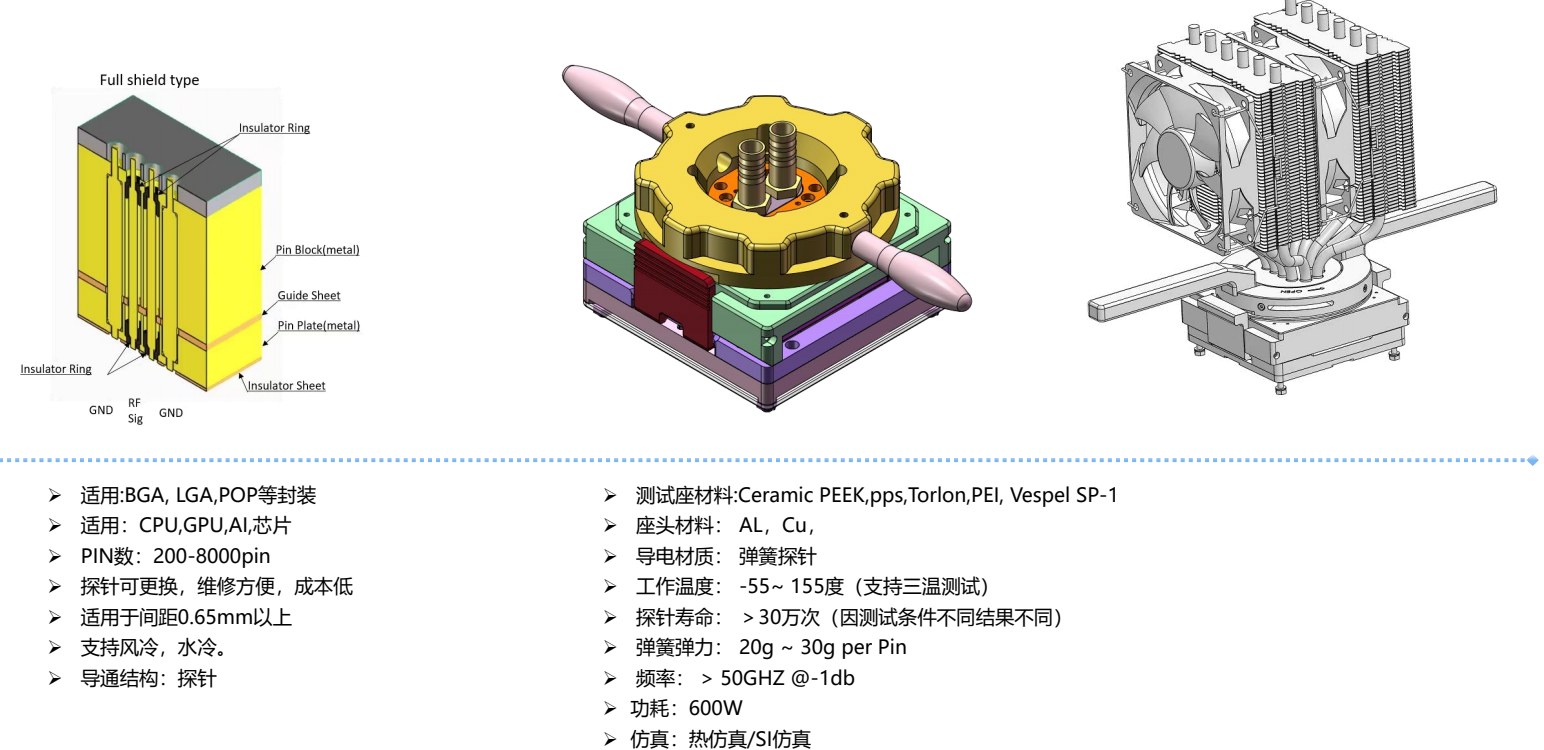

信号串绕的破解关键在于屏蔽设计，谷易电子通过“多层隔离+精准接地”的复合结构，实现高频信号0失真传输。测试座的核心屏蔽体系分为三个维度：

1、引脚级屏蔽，每根探针外均套有独立的金属屏蔽套管，套管与探针同轴设计，有效阻断相邻探针间的信号耦合，将单引脚间串绕干扰控制在-65dB以下；

2、模块级屏蔽，探针模块整体采用合金屏蔽外壳，外壳内侧涂覆吸波材料，可吸收逸散的高频杂波，避免外部干扰进入模块内部；

3、系统级接地，测试座内置多路径接地网络，屏蔽套管、合金外壳与测试系统地极形成低阻抗连接，将干扰信号快速导地，接地电阻稳定在10mΩ以内。

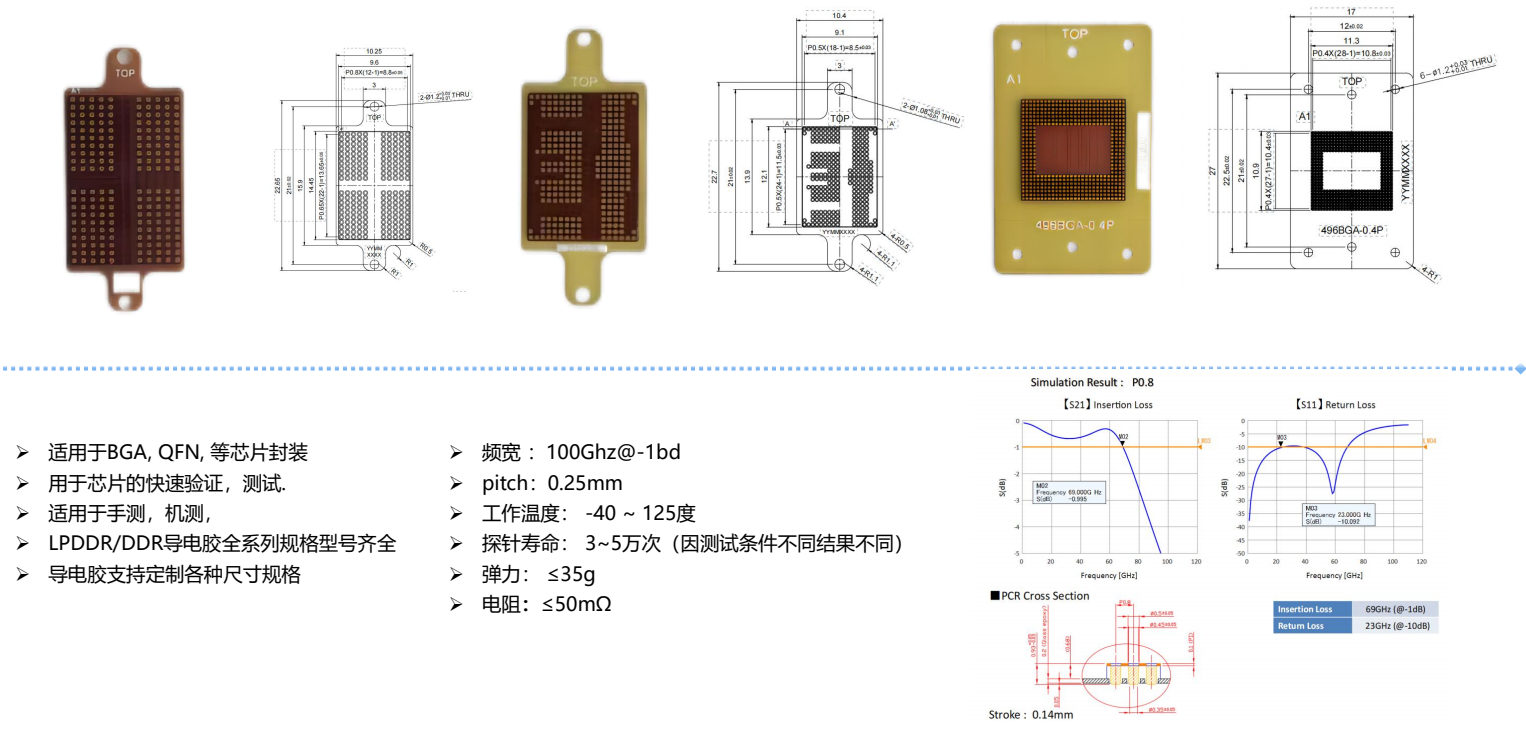

 除了结构屏蔽，谷易电子还通过信号阻抗匹配设计强化完整性。其高频测试座的探针采用阻抗可控设计，根据芯片特性将探针阻抗精准匹配至50Ω或75Ω标准，减少信号反射；

探针与芯片引脚的接触点经过圆弧优化，接触面积稳定，确保高频信号传输的连续性。在某卫星导航芯片测试中，采用谷易电子测试座后，20GHz信号的串绕干扰降至-58dB，测试数据的重复性误差从1.2%降至0.1%，测试良率提升至99.2%。

谷易电子高频芯片测试座的优势，在不同测试场景中均得到充分验证。

在芯片研发阶段，快速适配能力让科研人员可随时切换不同封装的样片测试，加速算法优化与性能调试；在中小批量生产测试中，模块化设计降低了测试座库存成本，企业无需储备多种专用测试座，仅需配备通用座体与常用探针模块即可满足需求，库存成本降低70%；在高端设备出厂检测中，0失真的信号传输保障了检测结果的准确性，某通信设备厂商采用后，高频芯片的出厂不良率从0.8%降至0.06%。

随着高频芯片向更高频率、更高集成度发展，测试环节的信号控制与适配效率要求将持续提升。谷易电子高频芯片测试座的模块化适配设计，解决了多封装场景的效率瓶颈；精密屏蔽结构则攻克了信号串绕的技术难题，形成“效率与精度”双优的测试解决方案。

这种以用户痛点为导向的技术创新，不仅提升了高频芯片测试的质量与效率，更为高端芯片产业的发展提供了坚实支撑。未来，随着智能化、集成化技术的融入，这类高频测试装备将在更多高端领域发挥作用，助力高频芯片实现更精准的性能验证与更快速的产业化落地。
