芯片从研发雏形到量产交付，再到故障诊断与寿命评估，每一个环节都离不开精准可靠的测试支撑。芯片测试座作为连接芯片与测试系统的“桥梁”，其适配灵活性、接触稳定性与环境耐受性，直接决定测试效率与数据质量。

谷易电子深耕芯片测试座领域，以Open top非标兼容设计、自动化弹跳结构、耐20万次插拔等核心优势，在工程研发、生产测试、失效分析、老化测试四大核心场景中发挥关键作用，成为芯片测试环节的“刚需装备”。

一、工程研发：原型验证的“灵活搭档”，加速新品迭代

新产品研发阶段是芯片性能定型的关键期，原型设计与验证需要频繁测试不同封装、不同参数的样片，对测试座的适配灵活性与调试效率要求极高。此时芯片多为中小批量样片，甚至包含大量非标封装，传统测试座“一封装一专属”的模式，不仅开模周期长（通常1-2周），还会因频繁更换座体导致测试中断，严重拖慢研发进度。

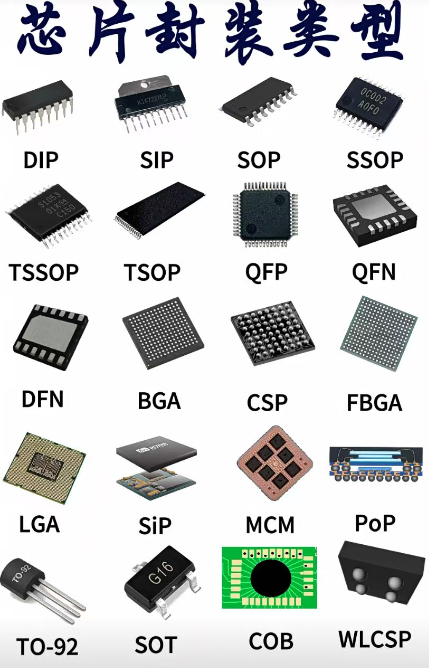

谷易电子以模块化设计破解这一痛点，其Open top开顶式测试座采用“通用座体+可更换探针模块”架构，针对LGA、QFN、CSP等主流封装，仅需更换专用探针模块即可完成适配，模块更换时间不足5分钟。

针对研发中常见的非标封装样片，谷易电子提供24-48小时快速定制服务，基于芯片三维扫描数据加工专属探针阵列，配合模块内置的智能识别芯片，测试系统可自动读取封装参数并完成配置，无需人工调试。某物联网芯片研发团队反馈，采用谷易测试座后，多封装样片的测试适配时间从原来的3天缩短至20分钟，新品原型验证周期缩短40%，有效加速了算法优化与性能迭代。

二、生产测试：量产前的“品质筛子”，严控出厂质量

大规模生产前的质量检测与不合格芯片筛选，是降低终端故障风险的核心环节。此场景下，芯片测试需兼顾“高精度”与“高效率”——既要精准识别漏电、性能漂移等隐性缺陷，又要满足每小时数千颗的测试吞吐量，传统测试座的接触不稳与低耐插拔性往往难以兼顾。

谷易电子测试座的自动化弹跳结构与高可靠性设计，完美适配量产测试需求。自动化弹跳机构通过压力传感模块精准控制接触压力（±0.1N误差），配合探针的楔形面接触设计，确保芯片引脚与探针的稳定贴合，接触不良率降至0.1%以下；

进口铍铜探针搭配5μm硬金镀层，耐插拔次数突破20万次，无需频繁停机更换测试座，测试设备稼动率提升15%。在某消费电子芯片厂商的量产测试线中，采用谷易测试座后，不合格芯片筛选准确率从92%提升至99.8%，单条生产线的日测试量从8000颗增至12000颗，既杜绝了不良品流入市场，又提升了生产效率。

三、失效分析：故障诊断的“精准工具”，定位问题根源

芯片在研发、生产或使用过程中出现故障时，失效分析是定位问题的关键——工程师需通过反复测试，排查是芯片设计缺陷、封装问题还是制程瑕疵。此场景下，测试座需具备“可操作性强”“测试数据稳定”的特点，既能方便观察芯片状态，又能避免测试座自身引入干扰，确保故障定位精准。

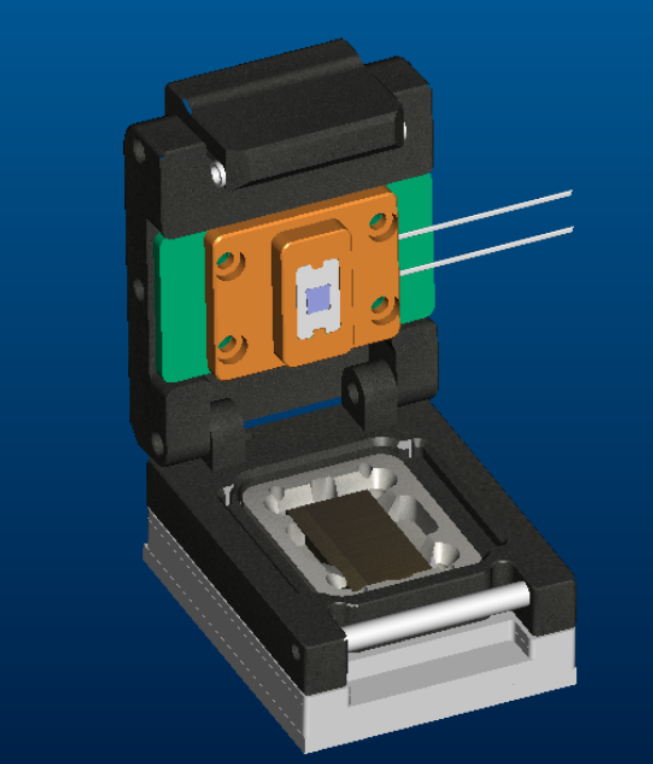

谷易电子的Open top结构与精密屏蔽设计，为失效分析提供了便利与保障。开顶式架构让工程师可直观观察芯片接触状态，配合可调节的定位组件，能模拟不同安装偏差下的芯片性能，快速排查接触类故障；

测试座内置独立金属屏蔽套与低阻抗接地网络，可将电磁干扰对测试信号的影响控制在-80dB以下，确保微小电流、高频信号的测试数据真实可靠。某汽车电子芯片厂商在失效分析中，借助谷易测试座的稳定测试数据，成功定位出某批次芯片的封装引脚虚焊问题，避免了大规模召回风险；其可重复测试的特性，也让工程师能通过多次验证，区分“偶发故障”与“系统性缺陷”，诊断效率提升60%。

四、老化测试：寿命评估的“环境模拟器”，预判长期性能

老化测试通过模拟芯片在长期使用中的温湿度、电压等应力环境，加速性能衰减过程，从而预判芯片的使用寿命，是车规、工业级芯片的必测项目。此场景下，测试座需在-40℃至150℃的宽温、高湿或持续通电环境下稳定工作数千小时，传统测试座的基材老化、探针氧化问题尤为突出。

谷易电子测试座以耐极端环境的设计满足老化测试需求：座体采用玻纤增强LCP工程塑料，线膨胀系数低至1.8×10⁻⁵/℃，在高低温循环中无变形开裂；

探针选用钯银合金材质，表面镀覆耐磨硬金层，在150℃高温、85%RH高湿环境下持续工作5000小时后，接触电阻波动仍小于5%。针对车规芯片的加速老化测试，谷易测试座还可集成温度补偿模块，确保在应力环境下测试参数的稳定性。

某工业控制芯片企业采用谷易测试座进行老化测试后，成功将芯片寿命评估周期从1年缩短至3个月，且测试数据与实际使用反馈的吻合度达98%，为芯片的寿命承诺提供了可靠依据。

场景背后的核心逻辑：以用户需求定义产品价值

谷易电子芯片测试座在四大场景中的广泛应用，核心源于其“场景化定制”的设计理念——针对研发场景的“灵活适配”需求，推出模块化架构；针对生产场景的“高效精准”需求，强化自动化与耐插拔性；

针对失效分析的“精准诊断”需求，优化可操作性与抗干扰性；针对老化测试的“极端环境耐受”需求，升级材料与结构。这种以用户痛点为导向的技术创新，让测试座不再是简单的“连接部件”，而是融入芯片全生命周期的“测试解决方案”。

随着芯片封装向微型化、高密度发展，测试场景的需求将更趋多元。谷易电子通过持续迭代的技术与定制化服务，在不同场景中为芯片测试提供稳定支撑，不仅提升了测试效率与数据质量，更助力企业降低研发成本、严控产品品质。从实验室的原型验证到生产线的批量筛选，谷易电子芯片测试座正成为芯片产业高质量发展的重要保障。
