芯片编程烧录是将预设程序与数据写入芯片的关键环节，直接决定芯片能否实现既定功能。一套高效、可靠的烧录系统，需依赖IC烧录座、控制电路、接口电路与软件四大核心部分的协同运作。谷易电子深耕芯片编程烧录领域，其定制化烧录座及配套解决方案，通过优化各组成部分的性能与适配性，大幅提升了烧录效率与成功率，成为消费电子、工业控制等领域的优选方案。

一、IC烧录座子（Socket）：烧录连接的“稳定基石”

烧录座子作为放置待烧录芯片的核心载体，其核心价值是建立芯片与烧录设备之间低阻抗、高稳定的电气连接，避免因接触问题导致烧录失败或芯片损坏。在批量烧录场景中，烧录座子需同时满足“精准定位”“耐频繁插拔”“适配多封装”三大需求，这也是传统烧录座的常见短板。

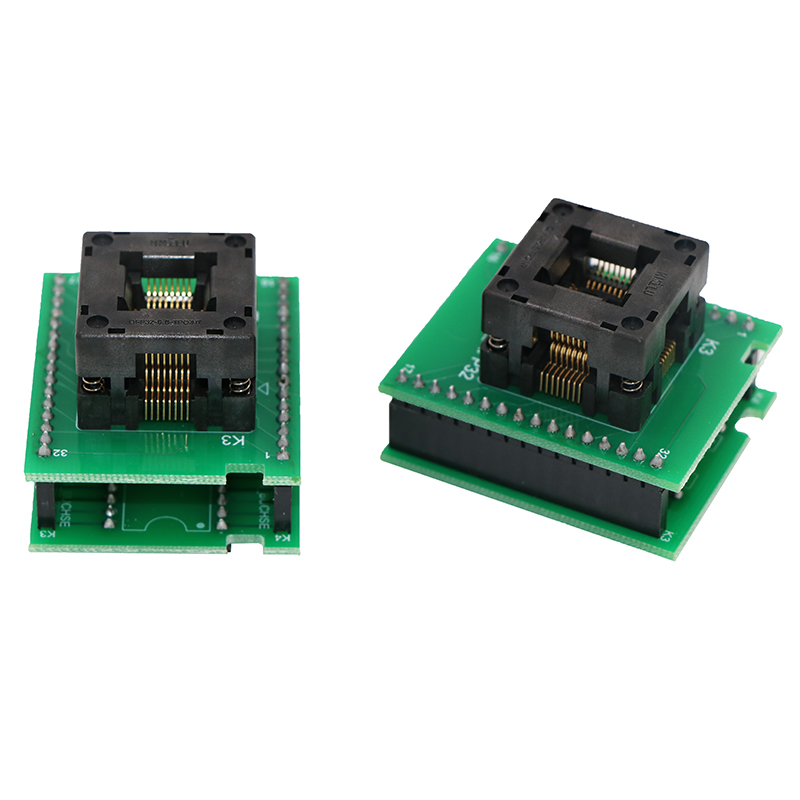

谷易电子以ZIF（零插拔力）结构为核心，推出多款适配不同场景的烧录座，其中48pin 烧录座应用最为广泛。该类烧录座子采用弹性探针与精密导向槽设计，芯片放入后仅需轻压操作杆即可完成锁定，插拔力小于0.5N，有效保护芯片引脚；探针选用铍铜合金材质，表面镀覆5μm硬金层，耐插拔次数突破20万次，远优于行业10万次的平均标准。

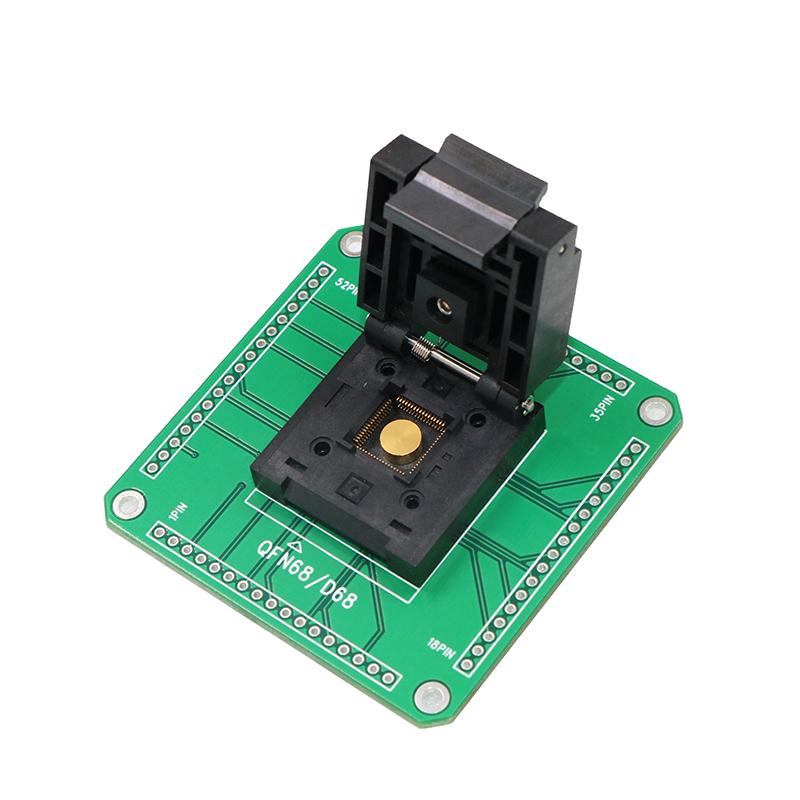

针对LGA、QFN等异形封装芯片，谷易电子还提供定制化烧录座体结构，通过三维扫描建模确保芯片与探针的精准对位，接触电阻稳定在10mΩ以下，将烧录接触不良率控制在0.1%以内。某消费电子代工厂反馈，采用谷易电子芯片烧录座后，单批次芯片烧录失败率从3.2%降至0.2%，极大降低了返工成本。

二、控制电路：烧录过程的“智能中枢”

控制电路是烧录系统的“大脑”，负责统筹电源管理、信号传输、数据校验等关键环节，确保烧录过程的精准可控。烧录过程中，芯片对电压稳定性、信号时序的要求极高，电压波动超过±0.1V或信号延迟就可能导致程序写入错误，因此控制电路的可靠性直接决定烧录质量。

谷易电子在烧录座系统的控制电路设计中，采用“模块化+冗余保护”理念。电源管理模块通过高精度LDO稳压器，将输出电压精度控制在±0.05V以内，同时集成过流、过压保护功能，当芯片出现异常电流时可在10μs内切断供电，避免芯片烧毁。信号传输环节采用差分信号设计，配合高速光耦隔离器，有效抑制电磁干扰，确保100Mbps以上的高速数据传输无失真。数据校验模块则支持CRC-32、MD5等多种校验算法，烧录完成后自动对比写入数据与源数据，校验耗时小于1ms，若发现差异立即启动重烧流程。在工业级MCU芯片烧录中，这套控制电路使烧录数据的准确率达到100%，彻底杜绝“空烧”“错烧”问题。

三、接口电路：系统协同的“通信桥梁”

接口电路承担着烧录系统与计算机等上位机的通信任务，负责接收待烧录数据、指令，并反馈烧录状态，其通信速度与兼容性直接影响烧录效率。目前主流烧录系统多采用USB 3.0、SPI等接口，而ZIF类48pin座子因引脚资源丰富，常作为接口电路与芯片的核心连接载体。

谷易电子针对接口电路的优化，重点围绕“高速通信”与“多协议兼容”展开。其配套接口模块可兼容USB 3.0、PCIe、Ethernet等多种通信方式，其中USB 3.0接口的传输速度可达5Gbps，单颗16GB存储芯片的程序传输时间仅需8秒。在与48pin ZIF烧录座的配合设计中，接口电路采用引脚复用技术，通过控制电路的逻辑切换，可实现对不同引脚定义芯片的适配，无需更换硬件即可支持8pin至48pin的多种芯片烧录。此外，接口电路还内置通信故障检测模块，当数据传输中断时，会立即触发上位机报警并保存当前烧录进度，恢复连接后可继续烧录，避免数据丢失。某芯片研发实验室采用这套接口方案后，多型号芯片的烧录切换时间从10分钟缩短至1分钟，研发测试效率提升显著。

四、软件：操作管理的“人机界面”

软件是烧录系统的“门面”，负责将用户操作转化为硬件指令，同时提供烧录状态监控、参数配置、日志记录等功能，其易用性与功能性直接影响操作人员的工作效率。对于批量生产场景，软件还需支持自动化脚本与数据统计分析，满足工业化生产需求。

谷易电子烧录座配合烧录软件采用图形化用户界面（GUI），操作流程简化为“加载程序-选择芯片型号-启动烧录”三步，新手经过10分钟培训即可独立操作。软件内置涵盖5000+芯片型号的数据库，支持自动识别芯片型号并匹配最优烧录参数；针对批量烧录，提供批量导入芯片SN、自动统计良率、生成烧录日志等功能，日志数据可导出为Excel格式，方便生产管理。在自动化生产线上，该软件还支持与MES系统对接，通过API接口接收生产任务，实现“无人值守”式烧录。某汽车电子厂商应用后，操作人员单班烧录芯片数量从800颗提升至2000颗，良率统计耗时从1小时缩短至2分钟，管理效率大幅提升。

协同共生：谷易电子的系统级价值体现

芯片编程烧录的四大组成部分并非孤立存在，而是相互依存、协同工作的整体。谷易电子的核心优势在于，通过对各部分的深度整合与优化，实现了“1+1+1+1>4”的系统效应：芯片烧录座的稳定接触为控制电路的精准控制提供基础，接口电路的高速通信确保软件指令与数据的快速传输，软件的智能化管理则让整个烧录流程高效可控。

在芯片产业向高集成、小批量、多品种发展的趋势下，烧录系统的灵活性与可靠性愈发重要。谷易电子以用户需求为导向，通过定制化烧录座与配套系统的协同设计，不仅解决了传统烧录过程中的接触不良、效率低下、管理繁琐等痛点，更为不同领域的芯片烧录提供了个性化解决方案。从研发阶段的样片烧录到量产环节的批量编程，谷易电子的烧录系统正成为芯片实现功能价值的重要保障。
