在芯片测试体系中，除了常规环境应力测试，射频RF测试、三温测试、烧录测试作为针对特殊性能、极端工况与功能激活的核心环节，直接决定芯片在通信、车规、工业等高端领域的应用适配性。这三类测试或聚焦高频信号完整性，或强调全温域性能稳定，或关乎程序写入的精准高效，对测试载体的专业性提出了远超普通测试的要求。谷易电子针对三类特殊测试场景定制的芯片测试座，以高频适配、宽温稳定、高效兼容的核心特性，成为保障测试精准度与效率的关键支撑。

一、射频RF测试：高频通信芯片的“信号保真”验证

射频RF测试是专门针对无线通信芯片（如5G、WiFi、蓝牙芯片）的核心测试，其核心目标是验证芯片在高频信号传输与接收过程中的性能指标，确保芯片在实际通信场景中信号稳定、抗干扰能力强，是通信类芯片量产前的“必经关卡”。

1. 核心定义

射频RF测试指对芯片在射频频段（通常300kHz-300GHz）内的发射功率、接收灵敏度、信号调制解调能力、电磁兼容性等核心指标进行的系统性测试，直接反映芯片的通信质量与抗干扰水平。

2. 测试特点

宽频段覆盖：需适配不同通信标准的频段需求，如5G芯片需覆盖Sub-6GHz与毫米波频段，WiFi 6芯片需支持2.4GHz与5GHz双频段，测试频率跨度大。

信号完整性要求严苛：高频信号易受衰减、串扰影响，测试过程中需最大限度降低测试链路对信号的干扰，确保测试数据反映芯片真实性能。

多参数同步测试：需同时采集发射功率、误码率、信噪比、邻道抑制比等数十项参数，对测试系统的同步性与数据处理能力要求高。

3. 测试要求

指标达标性：需符合对应通信标准（如3GPP、IEEE 802.11），以5G芯片为例，发射功率需≥23dBm，接收灵敏度≤-105dBm，误码率低于10⁻⁶。

阻抗精准匹配：射频测试中阻抗失配会导致信号反射，影响测试精度，测试链路阻抗需严格匹配50Ω标准阻抗，反射系数≤-15dB。

低干扰测试环境：需在屏蔽暗室中进行，避免外部电磁信号干扰，同时测试载体自身需具备优异的电磁屏蔽能力，防止成为干扰源。

4. 谷易测试座的关键应用

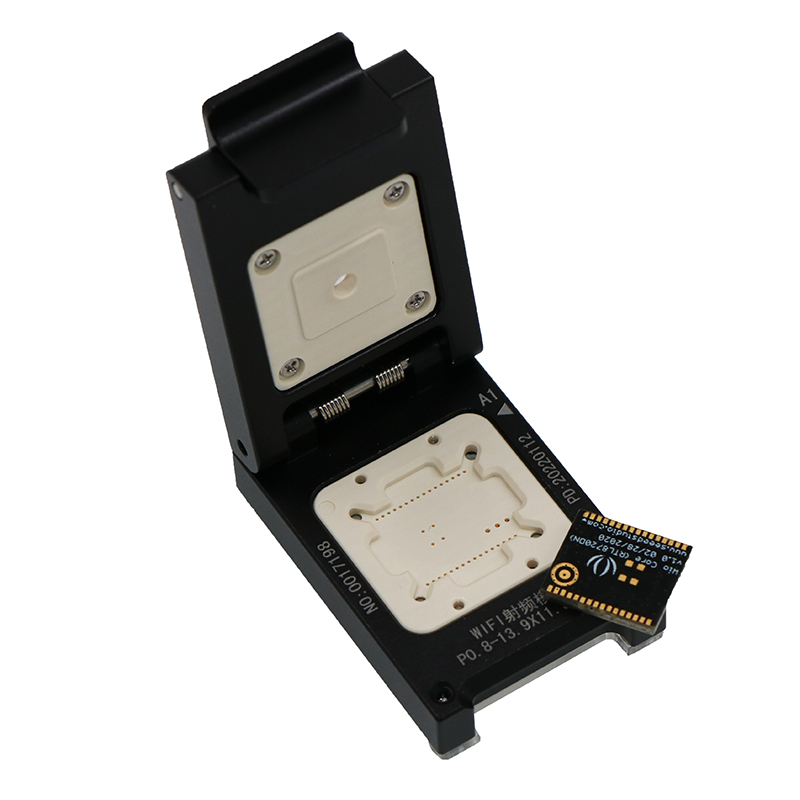

谷易电子针对射频RF测试推出的高频测试座，从结构与材料双重保障信号完整性：采用“探针独立屏蔽+座体整体接地”设计，每根探针外均套有金属屏蔽套管，与座体底部的网格接地层形成低阻抗回路，将电磁干扰（EMI）控制在-85dB以下，远优于行业-70dB的平均水平；探针采用阻抗可控设计，通过精密加工将阻抗误差控制在±1Ω内，完美匹配50Ω标准；针对毫米波芯片测试，测试座还集成了低损耗传输线结构，信号衰减量≤0.1dB/GHz。某5G射频芯片厂商应用后，RF测试的信噪比数据波动从1.2%降至0.1%，邻道抑制比测试精度提升30%，顺利通过3GPP认证。

二、三温测试：极端温度下的“性能稳定”考核

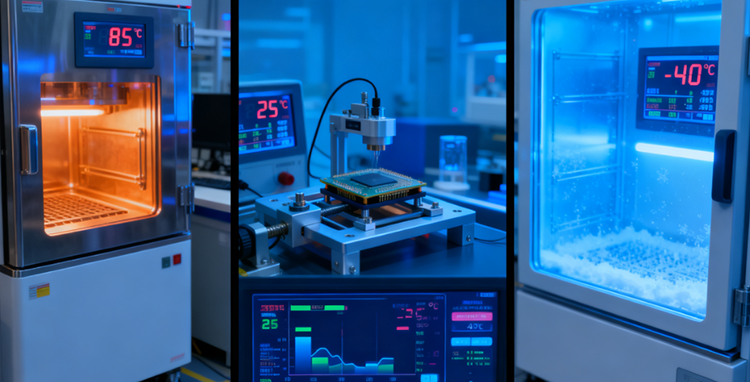

三温测试是在高低温测试基础上延伸的进阶测试，通过在“低温、常温、高温”三个典型温度节点对芯片进行全面性能测试，验证芯片在全温域工作场景中的性能稳定性，是车规、工业控制等极端环境应用芯片的核心验证环节。

1. 核心定义

三温测试指将芯片置于低温（通常-40℃~-20℃）、常温（25℃±5℃）、高温（85℃~150℃）三个固定温度节点，保温至芯片温度稳定后，对芯片的电气性能、功能逻辑进行全面测试，评估温度变化对芯片性能的影响。

2. 测试特点

温度节点精准可控：不同于高低温循环的动态温度变化，三温测试需在每个节点保持温度恒定（波动≤±1℃），确保测试数据的可比性。

全性能覆盖测试：每个温度节点需完成芯片的静态参数（如漏电流、阈值电压）、动态参数（如速率、延迟）及功能逻辑测试，测试内容全面。

与实际应用强关联：三个温度节点分别对应芯片的极端低温（如北方冬季）、常规工作（室内环境）、极端高温（如发动机舱）场景，测试结果直接指导芯片应用适配。

3.测试要求

4.温度范围适配场景：车规芯片三温测试需覆盖-40℃（低温）、25℃（常温）、150℃（高温），工业芯片通常为-20℃、25℃、85℃，消费电子芯片为0℃、25℃、60℃。

性能波动可控：三个节点的核心参数波动需在允许范围内，如车规MCU芯片的时钟频率波动≤5%，漏电流变化≤10μA。

测试稳定性要求高：在极端温度下，测试载体需保持稳定接触，避免因温度形变导致测试中断或数据失真。

4. 谷易测试座的关键应用

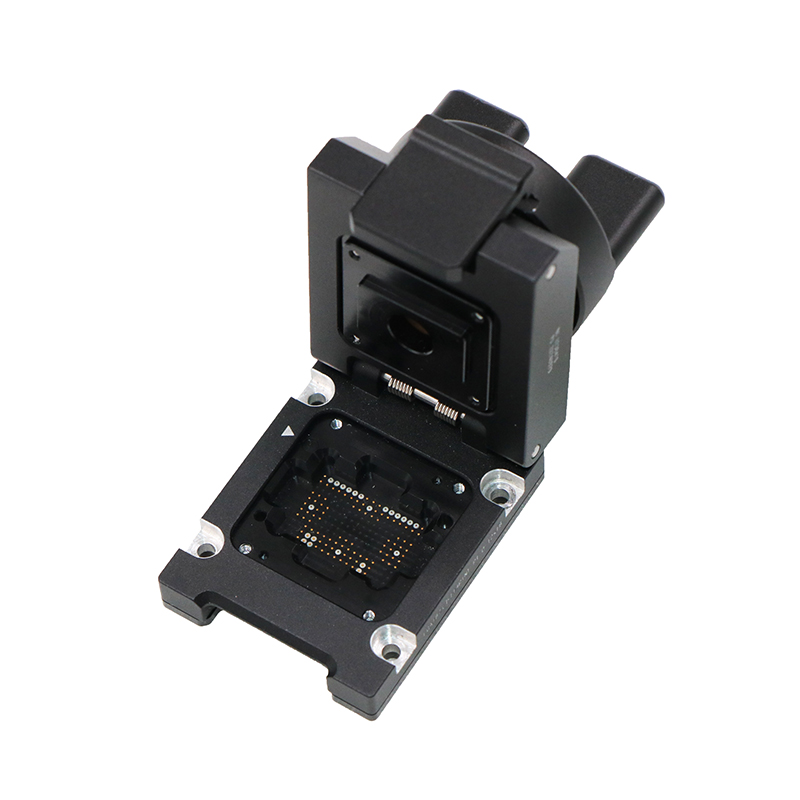

谷易电子三温测试专用座以“抗形变+稳接触”为核心设计：座体采用玻纤增强LCP工程塑料，热膨胀系数低至1.5×10⁻⁵/℃，在-40℃~150℃全温域内结构形变小于0.2μm，确保探针与芯片引脚的对位精度；探针选用高弹性铍铜合金，配合碟形弹簧压力调节结构，在不同温度下均能保持1.2-1.5N的稳定接触压力，接触电阻波动小于±3mΩ。某车规功率芯片厂商应用后，三温测试中因接触不良导致的测试中断率从4.5%降至0.08%，三个温度节点的参数对比数据更具可信度，为芯片的极端环境适配提供了精准依据。

三、烧录测试：芯片功能激活的“程序写入”保障

烧录测试（编程测试）是将预设程序、配置数据写入芯片的关键环节，其核心目标是确保程序写入精准、稳定、高效，使芯片具备既定功能，是所有需存储程序的芯片（如MCU、存储芯片）量产的“最后一步”。

1. 核心定义

烧录测试指通过烧录设备与测试座的协同，将二进制程序数据写入芯片的非易失性存储器（如Flash、EEPROM），并完成数据校验，确保程序在芯片上电后能正常加载运行。

2. 测试特点

“精准+高效”双重需求：既要保证程序写入无错误（数据校验通过率100%），又要满足量产场景下的高吞吐量需求（每小时数千颗）。

多封装兼容：需适配LGA、QFN、BGA等多种封装芯片，尤其是无引脚封装芯片的烧录，对定位精度要求更高。

与生产流程强绑定：烧录测试通常与量产流水线衔接，需支持自动化操作与数据追溯，便于生产管理。

3. 测试要求

数据准确性：烧录完成后需通过CRC-32、MD5等校验算法，确保写入数据与源数据完全一致，无丢包、错包。

兼容性与适配性：支持主流芯片厂商的烧录协议（如JTAG、SPI），单座可快速切换适配不同型号、不同封装的芯片。

量产效率：单烧录座支持多颗芯片并行烧录（如16颗/32颗），单颗芯片烧录+校验耗时≤5秒，满足量产需求。

4. 谷易测试座的关键应用

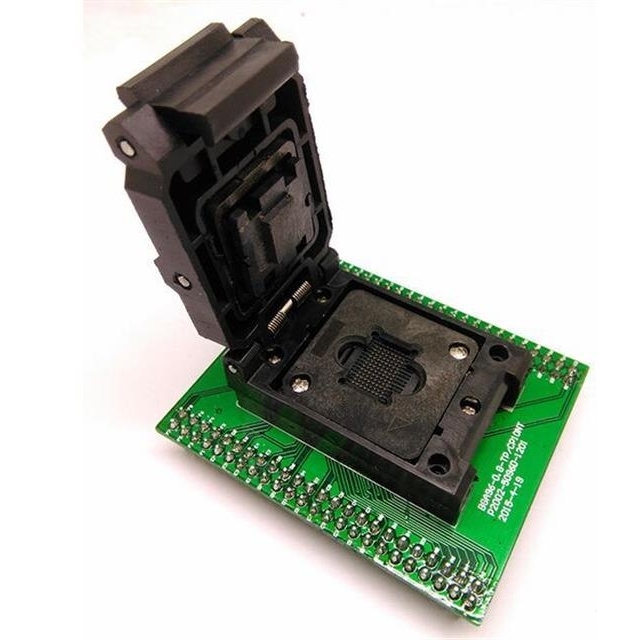

谷易电子烧录测试座以“高效兼容+精准写入”为核心优势，采用“通用座体+可更换探针模块”的模块化设计，配合ZIF（零插拔力）结构，探针模块更换时间≤15分钟，可快速适配LGA、QFN等多种封装；探针采用尖头镀金设计，接触电阻稳定在10mΩ以下，确保数据传输无失真，配合烧录座内置的智能校验模块，可实时完成数据比对，烧录错误率降至0.01%以下；针对量产场景，烧录座支持与自动化产线对接，通过API接口实现烧录数据与MES系统的同步，方便生产追溯。某消费电子代工厂应用后，MCU芯片的烧录效率从每小时800颗提升至2000颗，烧录不良率从0.5%降至0.03%，大幅降低了返工成本。

谷易测试座的核心价值：特殊测试场景的“定制化适配”能力

射频RF测试、三温测试、烧录测试的场景特殊性，决定了其对测试座的需求差异显著——RF测试需“高频低干扰”，三温测试需“宽温稳接触”，烧录测试需“高效准写入”。谷易电子的核心优势在于摒弃“通用化”设计思路，针对不同测试场景的核心痛点进行定制化开发：通过材料创新（如低损耗基材、高弹性探针）解决极端环境下的性能衰减问题，通过结构优化（如独立屏蔽、模块化设计）提升测试的精准度与适配性，通过功能集成（如智能校验、自动化接口）衔接生产流程。

在芯片向高频化、极端环境适配化、功能集成化发展的今天，这类针对特殊场景的定制化测试座已成为芯片测试的核心装备。谷易电子通过对测试场景的深度理解与技术创新，不仅保障了射频、三温、烧录等特殊测试的精准高效，更助力芯片企业快速通过性能验证、缩短量产周期，为高端芯片的市场化落地提供了坚实保障。
