随着高性能计算、5G通信、工业自动化等领域的技术迭代，芯片集成度与性能要求持续攀升，BGA（球栅阵列）封装因具备高密度、高可靠性、良好散热性等优势，成为高端芯片的主流封装形式。其中，BGA1156pin芯片凭借1156个引脚的高集成度设计，广泛适配高性能计算芯片、通信信号芯片、工业控制芯片等核心器件，其测试环节需攻克高频率、低功耗、精准阻抗控制、大电流承载、信号完整性保障等多重技术难关。谷易电子深耕高端芯片测试领域，针对BGA1156pin芯片研发的专用测试座，凭借卓越的技术设计与场景适配能力，成为三大领域芯片测试的核心支撑，为芯片可靠性验证提供了精准高效的解决方案。

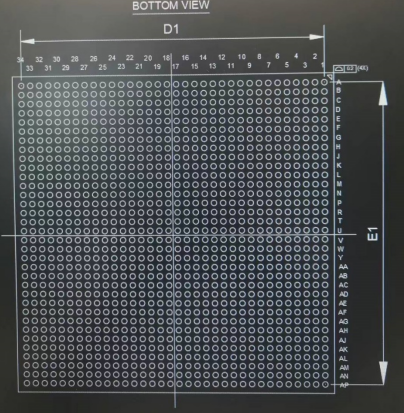

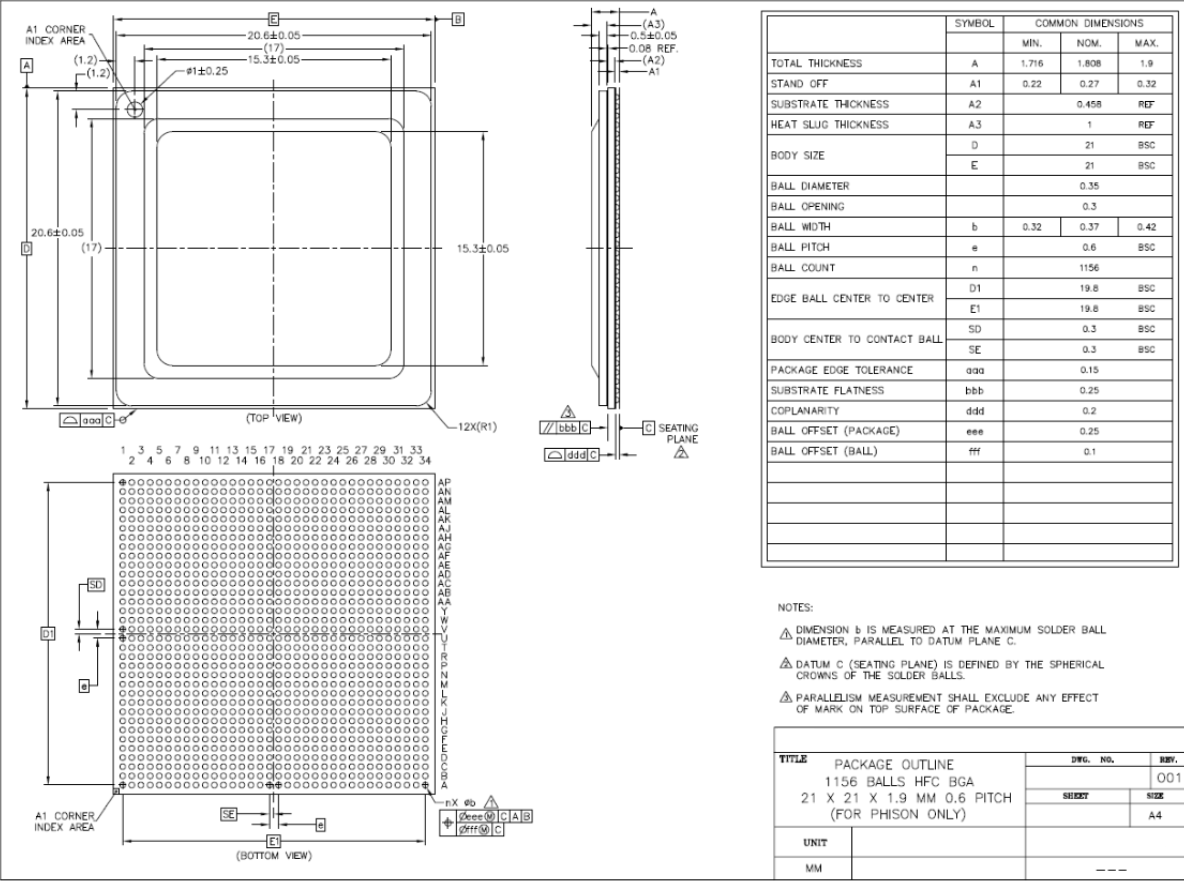

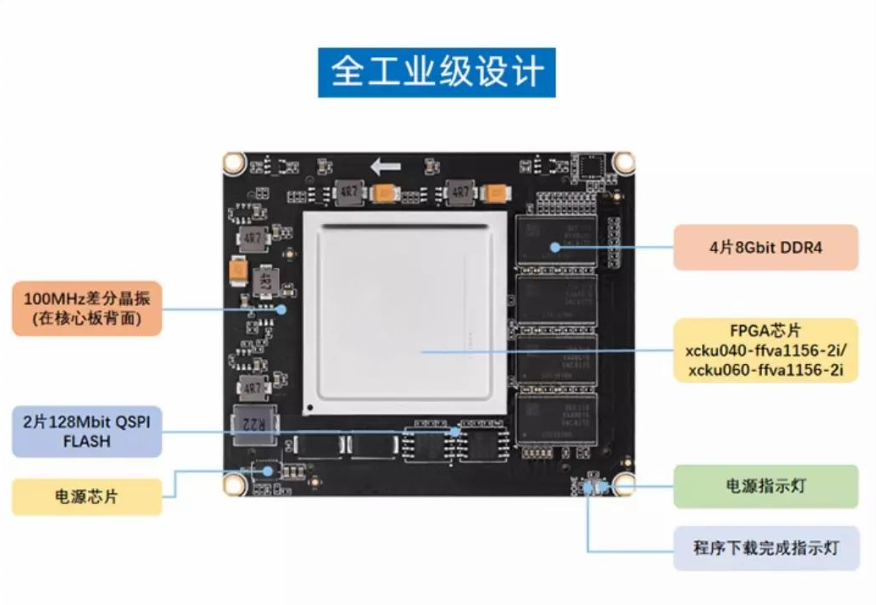

BGA1156pin芯片的核心特点的决定了其测试的复杂性与高要求。从封装特性来看，该芯片采用球栅阵列排布，1156个引脚以微小锡球形式均匀分布于芯片底部，引脚间距仅为1.0mm（部分高端型号可达0.8mm），高密度排布虽大幅提升了芯片集成度与信号传输效率，但也为测试座的接触精准性带来巨大挑战，任何微小的接触偏移都可能导致测试失效。从性能特性来看，适配的三大领域芯片各有侧重：高性能计算芯片需具备超高运算频率（可达GHz级别）与多核心并行处理能力；通信信号芯片对信号传输的完整性与抗干扰性要求严苛；工业控制芯片则需兼顾宽温域稳定性与大电流承载能力。这些特性叠加，使得BGA1156pin芯片测试必须同时满足高频率、低功耗、精准阻抗、稳定电流、信号抗干扰等多重测试条件，对测试辅助器件的性能提出了极致要求。

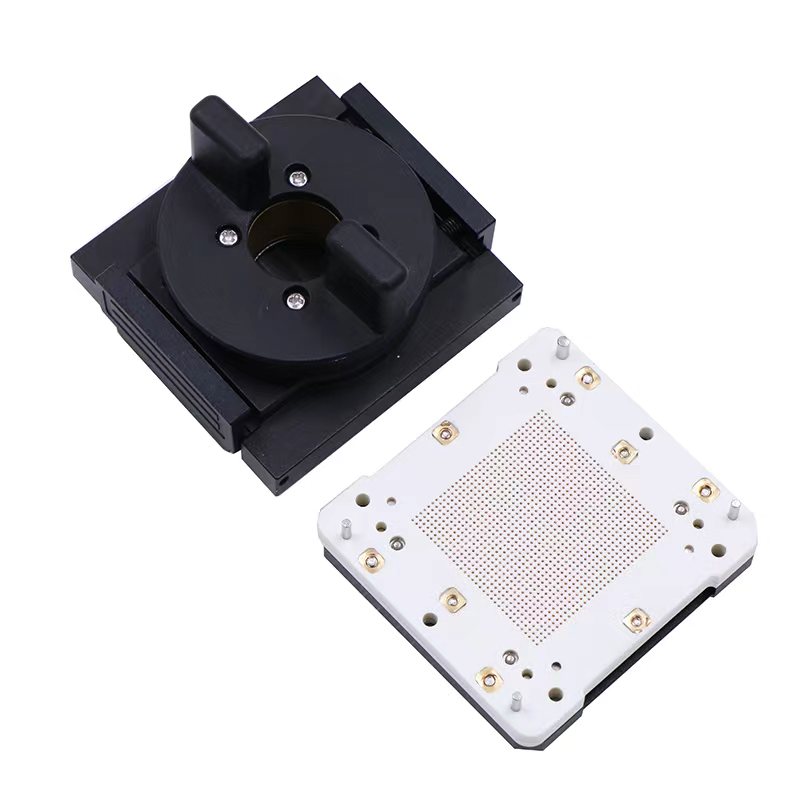

高频率测试是BGA1156pin芯片测试的核心难点之一，尤其针对高性能计算芯片与通信信号芯片。当测试频率突破1GHz后，信号易出现衰减、反射、串扰等问题，传统测试座因接触阻抗不稳定、信号传输路径过长、屏蔽设计不足等缺陷，极易导致测试数据失真。谷易电子针对这一痛点，对BGA1156pin测试座进行全方位高频优化设计：采用短路径信号传输架构，将芯片引脚与测试接口的传输距离控制在8mm以内，有效减少信号延迟与反射，在6GHz频段的驻波比（VSWR）可稳定在1.2以内；接触探针选用高弹性铍铜材质，配合多层镀金工艺，接触阻抗初始值可控制在5mΩ以内，且在百万次插拔测试中保持阻抗波动≤2mΩ，确保高频信号传输的稳定性；同时采用“引脚级-模块级”双重屏蔽体系，每根信号探针外均套有独立金属屏蔽套管，模块整体采用合金屏蔽外壳并内置接地网络，将相邻引脚间的串扰干扰控制在-65dB以下，完美适配高性能计算芯片的高频运算测试与通信信号芯片的高速信号传输验证需求。

低功耗测试是当前芯片测试的重要维度，尤其在高端芯片追求能效比的趋势下，需精准捕捉芯片在不同工作状态下的功耗数据。BGA1156pin芯片的低功耗测试要求测试座自身功耗极低，且具备精准的微电流测量能力。谷易电子BGA1156pin测试座采用低功耗设计理念，基座选用介电损耗极低的增强型PEEK复合材料，自身静态功耗＜1μA，可忽略对芯片低功耗测试的干扰；同时集成高精度微电流测量模块，支持对nA级静态电流的精准监测，测量误差≤±1%，能有效捕捉芯片在待机、休眠、轻负载等不同状态下的功耗变化。在某高性能计算芯片的低功耗测试中，该测试座成功监测到芯片在休眠状态下的功耗波动，为芯片功耗优化提供了精准的数据支撑，助力厂商将芯片能效比提升15%。

阻抗匹配与电流承载能力是BGA1156pin芯片测试的关键技术指标，直接影响测试的准确性与安全性。不同领域的芯片对阻抗与电流的需求存在差异：通信信号芯片通常要求阻抗匹配至50Ω或75Ω标准，高性能计算芯片需承载多核心并行运算带来的大电流，工业控制芯片则需兼顾阻抗稳定与宽范围电流测试。谷易电子通过定制化设计满足多场景需求：针对阻抗匹配，可根据芯片类型精准调控测试座的信号链路阻抗，误差控制在±5%以内，完美适配通信信号芯片的阻抗特性测试；接触探针采用大直径设计（直径0.3mm），单根探针可承载1A稳定电流，整个测试座的总电流承载能力可达10A以上，满足高性能计算芯片与工业控制芯片的大电流测试需求；同时在电流传输路径中采用低阻抗铜箔与加固焊接工艺，避免大电流传输过程中的局部过热问题，在1A电流持续测试1000小时后，测试座的温度升高≤5℃，确保测试过程的安全性与稳定性。

信号完整性保障是BGA1156pin芯片测试的核心目标，需规避测试过程中的各种信号干扰，确保测试信号的真实性。谷易电子从材料、结构、工艺多维度入手，构建全链路信号保障体系：基座采用高绝缘强度的航天级陶瓷材质，绝缘强度高达20kV/mm，有效避免高压测试中的信号泄漏；测试座与芯片的贴合采用“弹性预压+精准定位”机制，通过底部弹性预压机构提供20-30N的均匀压力，配合高精度定位销，确保芯片与测试座的贴合误差≤±0.01mm，避免因接触偏移导致的信号中断；同时在测试座接口处采用金手指设计，配合防氧化处理，插拔寿命突破1000次以上，保障多批次测试的信号稳定性。在某工业控制芯片的信号完整性测试中，该测试座成功规避了工业环境中的电磁干扰，测试误码率降至10⁻¹³以下，完全满足工业控制芯片的严苛测试要求。

在实际应用场景中，谷易电子BGA1156pin测试座已在三大领域实现规模化落地。在高性能计算领域，为某头部芯片企业的服务器CPU芯片提供测试支撑，成功完成6GHz高频运算测试与大电流承载验证，测试准确率较传统测试座提升30%，助力该芯片顺利实现量产；在通信信号领域，适配5G基站核心芯片的测试需求，通过精准的阻抗匹配与抗干扰设计，有效保障了高速通信信号的测试质量，目前已批量应用于多家通信设备厂商的供应链中；在工业控制领域，针对工业MCU芯片的宽温域测试需求，该测试座采用耐高温设计，在-40℃~125℃的宽温环境下仍保持稳定的接触性能与信号传输能力，成功完成某工业控制芯片的1000小时老化测试，筛选出存在潜在缺陷的芯片批次，有效规避了终端应用中的失效风险。

BGA1156pin芯片作为高性能计算、通信信号、工业控制领域的核心器件，其测试难度随着芯片性能的提升不断加大。谷易电子通过对高频率、低功耗、阻抗匹配、电流承载、信号完整性等核心测试条件的深度解析与技术突破，研发的BGA1156pin专用测试座为三大领域的芯片测试提供了稳定、精准、高效的解决方案。在半导体产业向高端化迈进的背景下，谷易电子的技术创新不仅推动了BGA1156pin芯片测试效率与精准度的提升，更助力国产高端芯片的可靠性验证实现自主可控，为我国半导体产业的高质量发展奠定了坚实基础。
