存储器芯片作为电子系统的数据存储核心，其性能与可靠性直接决定整个系统的运行质量。SRAM、DRAM、ROM、Flash等不同类型的存储器芯片，因结构原理差异，在特性、封装及应用场景上各具特点，对应的测试需求与技术方案也存在显著区别。芯片测试座、老化座、烧录座作为连接测试系统与芯片的关键接口部件，其适配性直接影响测试精度与效率。

一、主流存储器芯片核心属性解析

存储器芯片主要分为随机存取存储器（RAM）与只读存储器（ROM）两大类，其中RAM又包含SRAM（静态随机存取存储器）和DRAM（动态随机存取存储器），Flash则属于电可擦除可编程只读存储器的延伸品类，各类芯片的特性、封装及应用场景存在显著差异。

（一）SRAM（静态随机存取存储器）

SRAM依靠触发器结构存储数据，无需定期刷新，具有存取速度快、读写延迟低的核心特点，但单位面积存储容量小、功耗较高、成本偏高。在封装类型上，SRAM适配多种主流封装，包括SOP（小外形封装）、QFP（四方扁平封装）、QFN（方形扁平无引脚封装）及LGA（焊盘栅格阵列封装）等，其中消费电子领域常用SOP和QFP封装，高端工业控制场景则多采用LGA封装以提升可靠性。应用场景集中在需要高速数据缓存的领域，如CPU的L1、L2、L3高速缓存、嵌入式系统的缓冲存储模块、工业控制设备的实时数据处理单元等。

（二）DRAM（动态随机存取存储器）

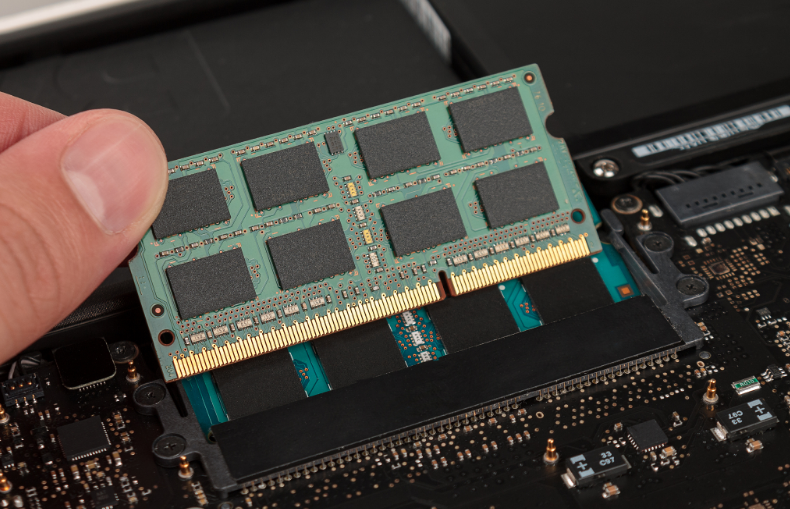

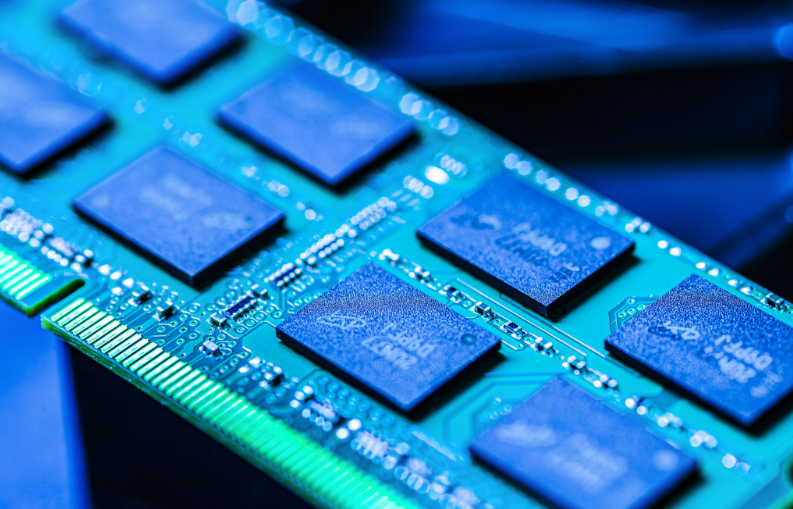

DRAM通过电容存储电荷实现数据存储，需定期刷新以维持数据完整性，其核心优势是单位面积存储容量大、生产成本低，但存取速度低于SRAM，且存在刷新功耗。封装方面，DRAM主流采用BGA（球栅阵列封装），如DDR系列内存芯片多采用FBGA（细间距球栅阵列封装），部分低端产品采用TSOP（薄小外形封装）；随着DDR5等高速内存的发展，高密度BGA封装成为主流，以满足高频信号传输需求。应用场景以大容量数据存储为主，包括计算机主存（台式机、笔记本、服务器）、显卡显存、数据中心存储阵列等，DDR系列DRAM更是现代电子设备的核心存储部件。

（三）ROM（只读存储器）

ROM的核心特性是断电后数据不丢失，初始为只读状态，部分类型支持编程改写，根据编程方式可分为掩膜ROM、PROM、EPROM、EEPROM等子类。掩膜ROM由厂家一次性写入数据，不可修改；PROM支持一次性编程；EPROM需通过紫外线擦除后重新编程；EEPROM可通过电子信号擦除编程，使用更灵活。封装类型以SOP、QFP、LCC（无引脚芯片载体）为主，适配不同规模的嵌入式系统。应用场景集中在存储固定程序和数据的领域，如嵌入式系统的启动程序、工业设备的固化参数、汽车电子的控制程序等，其中EEPROM因可多次改写，广泛应用于需要参数更新的嵌入式场景。

（四）Flash（闪速存储器）

Flash是一种电可擦除可编程的非易失性存储器，兼具ROM的非易失性和RAM的可读写性，分为NOR Flash和NAND Flash两大子类。NOR Flash采用随机存取架构，随机读取速度快、擦除速度慢、容量较小（KB到数百MB）；NAND Flash采用顺序存取架构，顺序读写速度快、容量大（GB到TB级别）、成本低。封装类型上，NOR Flash常用SOP、QFP封装，NAND Flash则多采用BGA、eMMC封装，其中eMMC封装集成控制器，广泛应用于移动设备。应用场景方面，NOR Flash多用于存储代码（如嵌入式系统启动代码），NAND Flash则用于大容量数据存储，如智能手机存储、U盘、固态硬盘（SSD）、数据中心大容量存储设备等。

二、存储器芯片主流测试类型

存储器芯片测试贯穿晶圆制造、封装成品到应用验证全流程，核心目标是筛选不良品、保障性能与可靠性，主要分为CP测试（晶圆测试）、FT测试（成品测试）两大阶段，涵盖功能、性能、可靠性等多维度测试项目。

（一）核心测试阶段

1. CP测试：在晶圆制造完成后、封装前进行，通过探针接触晶圆裸片进行电气性能检测，重点筛选击穿电压、漏电流等参数不达标的裸片，减少后续封装成本浪费，适用于各类存储器芯片的早期缺陷排查。2. FT测试：在封装完成后进行，模拟真实应用环境验证芯片功能与可靠性，包括高温、低温等极端环境下的性能测试，是芯片出厂前的关键验证环节。

（二）关键测试项目

1. 功能测试：验证芯片存储单元的读、写、擦除等基本操作准确性，常用March测试算法检测地址译码器故障、存储单元固定型故障，Checkerboard测试检测相邻单元串扰故障，数据保留测试评估电荷保持能力。2. 性能测试：测量存取时间、时钟频率、数据传输速率等时序指标，如DDR系列DRAM的高频信号传输性能测试，NAND Flash的顺序/随机读写速率测试。3. 电气参数测试：包括直流参数（供电电流、输入/输出电平、漏电流）和交流参数（建立/保持时间、信号上升/下降时间）测试，确保芯片电气特性符合设计规范。4. 可靠性测试：通过严苛环境应力加速潜在失效，包括高温工作寿命（HTOL）、温度循环（-55℃~250℃）、高加速温湿度测试（HAST）、静电放电（ESD）测试等，验证芯片长期稳定工作能力。5. 烧录测试：针对ROM、Flash等非易失性存储器，将预设程序/数据写入芯片并完成校验，确保数据写入精准、稳定，是芯片功能激活的关键环节。

三、谷易电子测试座适配应用案例解析

谷易电子针对不同存储器芯片的特性与测试需求，开发了系列测试座、老化座、烧录座产品，适配LGA、BGA、QFP、QFN等多种封装，覆盖CP测试、FT测试、老化测试、烧录测试等全场景，其模块化设计、高可靠性探针、宽温域适配等特点，为各类存储器芯片测试提供了高效解决方案。

（一）SRAM芯片测试适配案例

SRAM因高速存取特性，测试重点在于高频信号完整性与读写操作准确性。谷易电子针对SRAM的SOP、QFP、LGA等封装，推出高精度高频测试座，采用全镀硬金铍铜探针，接触电阻稳定在10mΩ以下，支持10万次插拔寿命，有效保障高频测试中的信号传输稳定性。在某工业控制SRAM芯片FT测试项目中，该测试座集成阻抗匹配与滤波电路，降低高频信号反射，使测试中断率从3.2%降至0.1%；针对研发阶段多封装SRAM的验证需求，采用分离式结构测试座，通过快速更换探针模块（≤5分钟）适配QFP32/QFP64等不同封装，设备投资成本降低40%以上。

（二）DRAM芯片测试适配案例

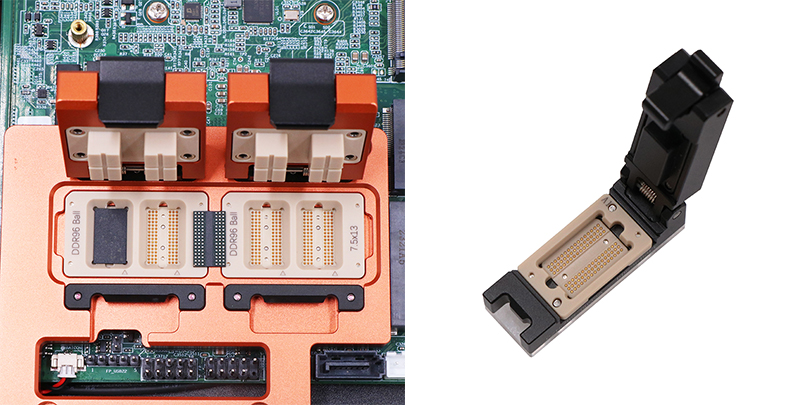

DRAM需重点解决高频、宽温环境下的测试稳定性问题，尤其DDR5等高端型号对信号完整性要求极高。谷易电子针对DRAM的BGA封装，开发宽温域老化座，支持-65℃~150℃温度冲击，内置热电偶实时监测结温漂移，座体采用碳纤维基板实现热膨胀系数（CTE）匹配，避免热变形导致接触失效。在某服务器DDR5 DRAM老化测试项目中，该老化座支持48颗芯片并行测试，温度均匀性±1℃，接触寿命达50万次，测试效率较传统方案提升3倍；针对DRAM的SLT测试需求，推出高密度智能转接座，探针间距低至0.35mm，支持PCIe 6.0等前沿接口，实现高频信号的精准传输与测试，成本仅为进口方案的1/3。

（三）ROM芯片测试适配案例

ROM芯片测试核心是烧录准确性与数据保留可靠性，尤其PROM、EEPROM的一次性/多次编程测试需求。谷易电子针对ROM的SOP、LCC封装，开发模块化烧录座，采用“通用座体+可更换探针模块”设计，配合ZIF（零插拔力）结构，探针模块更换时间≤15分钟，可快速适配不同型号ROM芯片。在某汽车电子ROM芯片量产烧录项目中，该烧录座集成JTAG边界扫描功能，支持CRC-32校验算法，烧录错误率降至0.01%以下，同时支持与自动化产线对接，通过API接口实现烧录数据与MES系统同步，烧录效率从每小时800颗提升至2000颗，大幅降低返工成本。

（四）Flash芯片测试适配案例

Flash芯片需区分NOR与NAND类型适配测试方案，NOR Flash侧重随机读取测试，NAND Flash侧重大容量顺序读写与可靠性测试。针对NOR Flash的QFP封装，谷易电子推出高频测试座，采用低介电常数LCP材料，寄生电感＜1nH，满足10MHz以上开关频率测试需求，确保随机读取信号完整性；针对NAND Flash的BGA、eMMC封装，开发三温测试专用座，座体采用玻纤增强LCP工程塑料，在-40℃~150℃全温域内结构形变小于0.2μm，探针配合碟形弹簧压力调节结构，保持1.2-1.5N稳定接触压力，接触电阻波动小于±3mΩ。在某智能手机NAND Flash可靠性测试项目中，该测试座将三温测试中断率从4.5%降至0.08%，为芯片极端环境适配提供了精准数据支撑；针对eMMC封装Flash，谷易电子推出翻盖测试座，支持有球/无球芯片精准接触，承受30万次以上机械周期，适配量产阶段的高效测试需求。

SRAM、DRAM、ROM、Flash等存储器芯片的特性差异决定了其测试需求的多样性，而测试座作为测试系统的核心接口，其适配性直接影响测试质量与效率。谷易电子通过精准匹配不同存储器芯片的封装类型与测试场景，以高可靠性、模块化、低成本的测试座解决方案，为存储器芯片从研发验证到量产交付的全流程测试提供了有力保障。
