通信芯片作为无线连接的核心载体，其性能稳定性与可靠性直接决定终端设备的用户体验与市场竞争力。蓝牙芯片、无线芯片、窄带物联网（NB-IoT）芯片凭借各自差异化的通信特性，广泛覆盖短距离、中长距离、广域低功耗等不同应用场景。而精准高效的测试是保障这类芯片品质的关键环节，测试座作为芯片与测试系统的核心接口，其适配性直接影响测试精度与效率。

一、主流通信芯片核心特性、封装及应用场景

不同类型的通信芯片基于其设计定位，在传输距离、功耗、速率等核心指标上形成显著差异，对应的封装类型与应用场景也各有侧重，这为后续测试方案的设计与测试座的选型提供了基础依据。

（一）蓝牙芯片

蓝牙芯片以短距离无线通信为核心优势，聚焦低功耗与高兼容性设计，主流支持蓝牙5.0及以上协议，部分高端型号可兼容蓝牙Mesh、Thread等多协议，数据传输速率可达1-4Mbps，传输距离通常在10-100米，能满足小数据量传输需求。其核心特点是集成度高，多将射频模块、MCU、内存及外设集成于单芯片，兼具超低功耗与紧凑体积，部分型号搭载安全加密引擎与AI/ML硬件加速器，提升数据安全性与智能处理能力。

封装类型方面，蓝牙芯片以小型化封装为主，适配终端设备的紧凑设计需求，主流类型包括：超紧凑型WLCSP封装（如Nordic nRF54L系列采用2.4×2.2mm WLCSP封装，体积较传统型号缩小50%）、引脚兼容的QFN封装（6×6mm等规格，便于量产组装），部分工业级型号采用LQFP封装以提升稳定性。

应用场景集中于短距离无线连接领域，涵盖消费电子与工业物联网两大板块：消费电子领域包括蓝牙耳机、智能手环、游戏控制器、智能家居开关等；工业与医疗领域则涉及便携式医疗设备（如连续血糖监测仪）、工业传感器数据传输等。

（二）无线芯片

无线芯片是一个广义范畴，涵盖Wi-Fi、Zigbee、LoRa等多种技术路线，核心特点随技术类型差异较大，但均以无线信号收发为核心功能，集成调制解调、信号放大、频率合成等模块。其中，Wi-Fi芯片侧重高速率传输，速率可达数百Mbps至数Gbps，覆盖范围数十米至百米，但功耗相对较高；Zigbee芯片主打低功耗与自组织网络，传输速率20-250kbps，距离10-100米，适合传感器网络；LoRa芯片则以长距离传输为优势，距离可达数公里至数十公里，功耗低，速率为几kbps至几十kbps，适合小数据量广域传输。

封装类型以QFP、LQFP为主，部分高性能Wi-Fi芯片采用BGA封装以优化高频信号传输，LoRa与Zigbee等低功耗型号多采用小型化QFN或DFN封装（如3×3mm DFN封装），适配物联网终端的低功耗与小型化需求。

应用场景覆盖范围极广：Wi-Fi芯片用于无线路由器、智能电视、智能手机等高速数据传输设备；Zigbee芯片适用于智能家居联动、工业自动化控制；LoRa芯片则广泛应用于智能抄表、智能停车、环境监测、智慧农业等长距离低功耗场景。

（三）窄带物联网（NB-IoT）芯片

NB-IoT芯片基于蜂窝通信技术，核心特点是低功耗、广覆盖、强抗干扰，支持3GPP R13及以上协议，工作频段覆盖698-2200MHz，深度覆盖能力领先行业3-5dB，LTE同频抗干扰能力领先20dB以上，传输速率较低（几kbps至几十kbps），适合小数据量、低频次的广域通信场景。芯片多集成PMU、基带、RFIC、PA、协议处理器等模块，部分型号内置双RISC-V CPU，支持独立上下电与复位，提升运行稳定性。

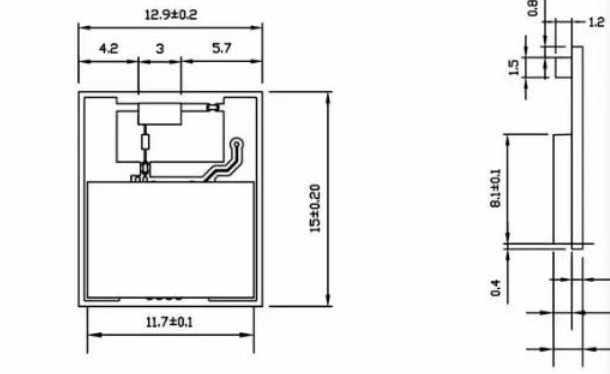

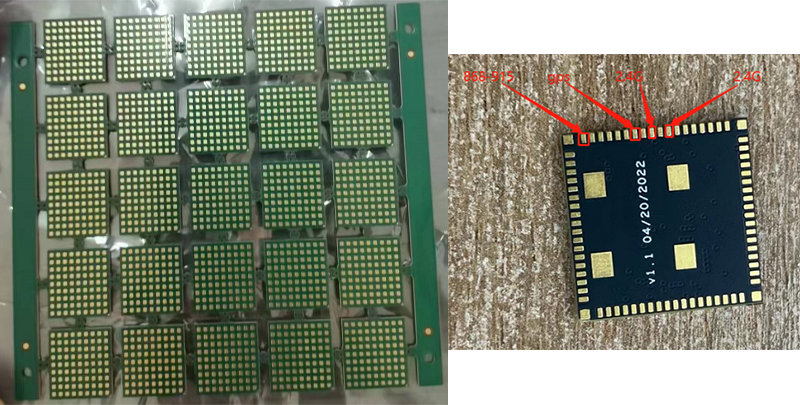

封装类型以小型化LGA、QFN为主，如STMicroelectronics的NB-IoT模块采用10.6mm×12.8mm LGA封装，海思NB17芯片采用QFN封装，兼顾体积控制与信号稳定性，部分工业级型号支持宽温度范围（-55℃至155℃）工作需求。

应用场景聚焦低功耗广域物联网领域，包括智能表计（水电燃气抄表）、智慧路灯、智慧农业（土壤温湿度监测）、资产跟踪、烟感报警、智慧城市基础设施监测等。

二、通信芯片核心测试类型

通信芯片的测试需覆盖功能、性能、兼容性、可靠性等多个维度，不同类型芯片的测试重点虽有差异，但核心测试项目具有共性，具体可分为以下几类：

（一）射频性能测试

这是通信芯片测试的核心项目，直接决定通信质量，主要包括发射功率、接收灵敏度、频率误差、调制精度、频谱纯度、带外抑制等指标测试。例如，蓝牙芯片需测试2.4GHz频段的发射功率稳定性与接收灵敏度；NB-IoT芯片需验证不同频段（700MHz、900MHz等）的信号覆盖能力与抗干扰性能；Wi-Fi芯片则重点测试高速传输下的调制精度与频谱特性。测试需借助频谱分析仪、信号发生器、微波暗室等设备，模拟真实通信环境中的信号衰减与干扰情况。

（二）协议兼容性测试

验证芯片是否符合对应的通信协议标准，确保与不同品牌、不同协议版本的设备互联互通。蓝牙芯片需符合蓝牙SIG制定的Core Specification，验证BLE、A2DP等协议的兼容性；无线芯片需适配IEEE 802.11（Wi-Fi）、IEEE 802.15.4（Zigbee）等协议标准；NB-IoT芯片则需符合3GPP TS 36.521-1等国际标准，确保与运营商网络兼容。测试需借助协议分析仪，抓取并分析协议层交互数据，验证通信过程的合规性。

（三）功耗测试

针对低功耗通信芯片（蓝牙、Zigbee、LoRa、NB-IoT）的核心测试项目，评估芯片在不同工作模式（待机、连接、数据传输、休眠）下的电流消耗，确保满足终端设备的续航需求。例如，低功耗蓝牙芯片需测试睡眠模式下的微安级电流消耗，NB-IoT芯片需验证深度休眠状态下的功耗水平，确保单电池供电可实现长期运行（如10年以上）。测试需使用高精度功耗分析系统，实时监测不同场景下的电流波动。

（四）可靠性与环境适应性测试

验证芯片在极端环境下的长期稳定性，主要包括高低温测试（-55℃至175℃）、交变湿热测试、振动冲击测试、老化测试等。车规级通信芯片还需通过AEC-Q系列测试，包括功率温度循环、高温贮存寿命、静电放电（HBM/CDM）、闩锁效应等项目。测试需借助环境试验箱、老化测试系统等设备，模拟工业、车载、户外等复杂应用环境。

（五）安全性测试

检测芯片的数据加密、身份认证等安全功能，防止数据泄露或非法接入。测试项目包括加密算法有效性（如AES-128加密）、配对密钥交换安全性、防嗅探能力、固件漏洞扫描等。高端通信芯片（如搭载Secure Vault™技术的蓝牙芯片）还需验证PSA认证等级对应的安全防护能力。

三、谷易电子芯片测试座socket适配应用案例

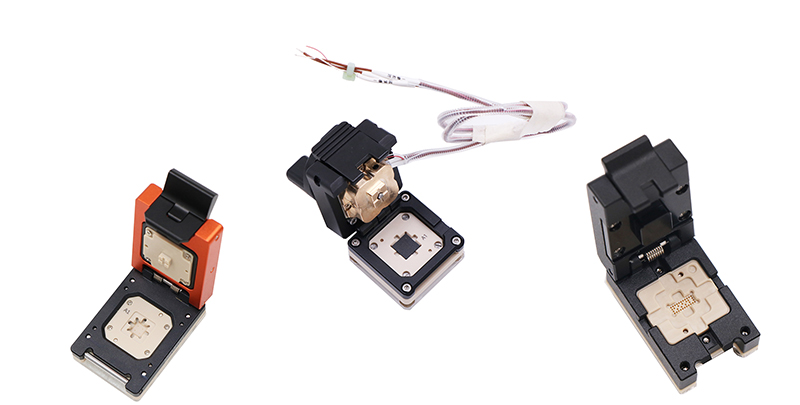

芯片测试座作为芯片测试的核心接口部件，其结构设计、材料选择与接触稳定性直接影响测试精度与效率。谷易电子针对蓝牙芯片、无线芯片、NB-IoT芯片的封装特性与测试需求，推出了多种适配的芯片测试座解决方案，覆盖实验室研发验证与量产测试场景，以下为典型应用案例：

（一）蓝牙芯片测试座适配案例

针对蓝牙芯片主流的QFN、WLCSP封装及高频信号测试需求，谷易电子采用旋钮翻盖式与翻盖式测试座结构，实现精准接触与稳定测试。例如，针对Nordic nRF54L系列QFN封装芯片（6×6mm，引脚间距0.5mm），选用谷易电子QFP/QFN系列旋钮翻盖式测试座，该测试座通过螺纹调节实现0.1mm级压力微调，单针压力控制在15-20g，接触电阻波动≤10mΩ，有效解决了细间距引脚的桥连问题。其采用全镀硬金铍铜探针，信号路径缩短至≤10mm，插损控制在-2dB@30GHz以内，可精准支撑蓝牙芯片2.4GHz频段的射频性能测试，测试良率可达99.97%。

针对超小型WLCSP封装蓝牙芯片（如2.4×2.2mm），谷易电子定制化翻盖式测试座，采用高精度定位结构确保芯片精准对位，配合弹性探针补偿封装尺寸偏差，接触寿命可达30万次以上，适用于蓝牙芯片的量产功能测试与功耗测试。该方案已成功应用于智能穿戴设备用蓝牙芯片的量产测试线，实现每秒2次以上的上下料操作，设备利用率（OEE）达85%。

（二）无线芯片测试座适配案例

针对无线芯片（Wi-Fi、Zigbee、LoRa）的高频、多封装（QFP、BGA、DFN）特性，谷易电子提供下压式、双扣式等多结构测试座解决方案。对于Wi-Fi芯片的高频（≥10GHz）信号测试，选用谷易电子翻盖式高频测试座，采用低介电常数LCP材料，寄生电感＜1nH，配合分层屏蔽设计（屏蔽效能≥80dB@10GHz），有效抑制串扰，确保高速数据传输下的测试精度。

针对LoRa芯片的DFN封装（3×3mm）与工业环境测试需求，采用谷易电子双扣式测试座，通过两侧锁扣实现双重机械固定，配合螺纹连接的探针座增强结构刚性，在10-2000Hz振动测试中，引脚脱落率≤0.1%。该测试座支持-55℃至175℃宽温度范围，可直接用于LoRa芯片的高低温可靠性测试与老化测试，接触寿命达50万次以上，大幅降低量产测试的维护成本。此外，针对多品种无线芯片的研发验证需求，谷易电子分离式测试座可实现探针模块快速更换（≤5分钟），同一基座适配QFP32/QFP64等不同封装，设备投资成本降低40%以上。

（三）NB-IoT芯片测试座适配案例

针对NB-IoT芯片的LGA、QFN封装及广频段、宽温测试需求，谷易电子推出耐高温翻盖式与双扣式测试座，适配工业级与车规级测试场景。例如，针对海思NB17芯片的QFN封装与高温老化测试需求，选用谷易电子耐高温翻盖式测试座，采用航天级陶瓷基座（CTE 6.5ppm/℃），有效抵消温度变化导致的结构形变，在-55℃至155℃温度循环测试中，接触电阻变化率≤5%。

针对STMicroelectronics NB-IoT模块的LGA封装（10.6mm×12.8mm），谷易电子定制化高精度测试座，采用阵列式探针设计，适配LGA封装的面阵接触需求，接触电阻＜5mΩ，支持698-2200MHz全频段测试，确保NB-IoT芯片的射频性能与抗干扰能力测试精准性。该方案已应用于智能抄表用NB-IoT芯片的量产测试，通过多工位并行测试设计，日产能达7KK，满足大规模量产需求。此外，针对NB-IoT芯片的自动化量产测试，谷易电子自动化弹跳测试座采用Opentop非标全系兼容设计，打破“一芯一座”的束缚，配合自动化弹跳精准接触结构，实现设备精准控制，测试节拍缩短至0.5秒/次，大幅提升量产测试效率。

蓝牙芯片、无线芯片、NB-IoT芯片的差异化特性决定了其测试需求的多样性，而芯片测试座的适配性是保障测试精度与效率的核心前提。谷易电子针对不同通信芯片的封装类型与测试场景，芯片测试座通过下压式、翻盖式、旋钮翻盖式、双扣式等多元化结构设计，结合高精度探针与耐高温、低损耗材料，形成了覆盖研发验证与量产测试的全场景解决方案，为通信芯片的品质管控提供了可靠性。
