Flash存储芯片作为电子设备数据存储的核心载体，其封装形式直接决定了存储密度、信号完整性、散热性能及应用场景适配性。BGA200、FBGA48、TSOP48三种封装凭借各自结构优势，在不同层级的Flash存储产品中广泛应用。而测试环节作为保障Flash芯片可靠性的关键，其测试类型、环境控制及测试载体的适配性，直接影响芯片出厂良率与长期运行稳定性。

三种封装芯片在Flash存储中的应用场景

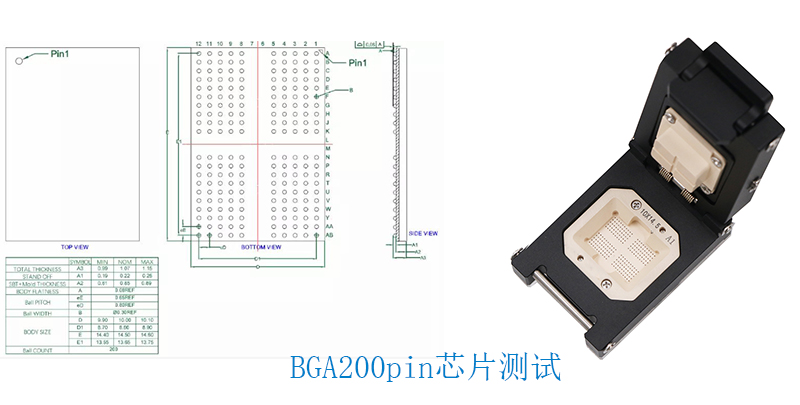

（一）BGA200封装：高端大容量Flash的优选方案

BGA200（球栅阵列封装）采用底部锡球阵列作为引脚，具备引脚密度高、信号传输路径短、散热性能优异等特点，能有效降低寄生参数，适配高频高速信号传输需求。在Flash存储领域，BGA200封装主要应用于大容量NAND Flash芯片，如服务器SSD、数据中心存储阵列、高端消费电子嵌入式存储等场景。此类Flash芯片容量通常达数百GB至数TB级别，需通过高密度引脚实现多通道数据传输，满足服务器、工业控制等场景对存储带宽和响应速度的严苛要求。其封装体积虽大于传统封装，但通过优化锡球布局，可在有限空间内实现更高的存储密度，契合高端存储设备小型化与高性能的双重需求。

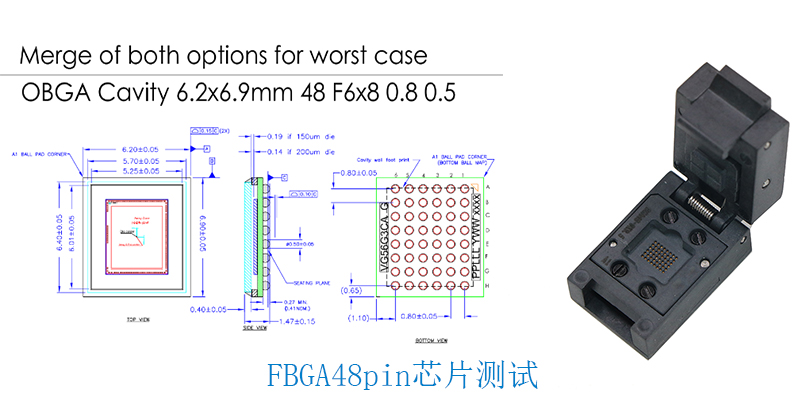

（二）FBGA48封装：中小容量Flash的高可靠性选择

FBGA48（细间距球栅阵列封装）是BGA封装的轻量化版本，引脚间距更精细、体积更小巧，兼顾了信号完整性与封装紧凑性，且组装良率高于传统密引脚封装。在Flash存储中，FBGA48封装广泛应用于中小容量NOR Flash和NAND Flash，适配智能手机、平板电脑、智能穿戴设备、车载电子等便携式及嵌入式场景。例如，车载导航系统的固件存储、智能手表的本地数据缓存等，均常采用FBGA48封装Flash芯片。其优异的电热性能与抗干扰能力，能确保Flash芯片在车载高低温、振动等复杂环境及消费电子高频使用场景中稳定运行，同时满足设备对空间优化的需求。

（三）TSOP48封装：成熟稳定的通用型方案

TSOP48（薄型小外形封装）通过芯片周围引脚实现信号传输，采用SMT技术可直接贴装于PCB表面，具备封装工艺成熟、成本低廉、可靠性高、兼容性强等优势，是目前应用最广泛的Flash封装形式之一。在Flash存储领域，TSOP48封装主要适配中低端NOR Flash和NAND Flash，覆盖嵌入式系统、工业控制板卡、行车记录仪、老式消费电子等场景。如嘉东灿MT29F2G16ABAEAWP:E等TSOP48封装NOR Flash芯片，常作为嵌入式设备的启动代码存储载体，凭借16位宽数据总线与工业级温度适配能力，在工控、安防等场景中占据重要地位。其寄生参数较小的特性，也使其适合中高频应用场景，兼顾性能与成本效益。

二、三种封装芯片的核心测试类型

Flash芯片测试贯穿封装前后全流程，核心分为CP测试（晶圆测试）与FT测试（成品测试）两大阶段，针对BGA200/FBGA48/TSOP48封装的结构差异，测试重点与项目略有侧重，但均覆盖功能、性能、电气参数、可靠性及烧录五大核心类型。

（一）功能测试

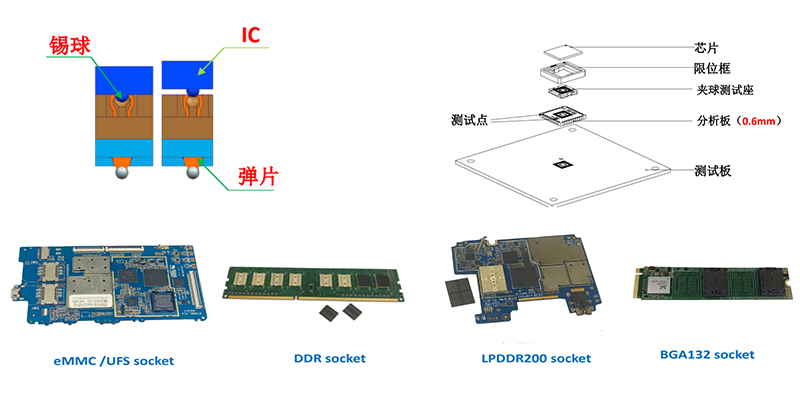

核心验证Flash芯片读、写、擦除等基础操作准确性，是筛选芯片制造缺陷的首要环节。针对三种封装均采用March测试算法检测地址译码器故障、存储单元固定型故障，通过Checkerboard测试排查相邻单元串扰故障，同时验证数据保留能力。其中，BGA200封装因引脚密度高，需额外增加多通道同步读写测试，确保并行传输时功能稳定性；FBGA48与TSOP48封装则重点验证接口兼容性，如NOR Flash的并行接口通信一致性。谷易电子测试座通过高精度探针设计，确保测试过程中引脚接触可靠，为功能测试提供稳定信号传输通道。

（二）性能测试

聚焦Flash芯片时序与速率指标，适配不同封装的应用场景需求。BGA200封装Flash侧重高频信号传输性能测试，包括最大工作频率、数据传输速率、眼图质量及关键路径延迟，满足服务器等高速存储场景需求；FBGA48封装需平衡速率与功耗，测试重点为存取时间、时钟频率稳定性及低功耗模式下的性能表现；TSOP48封装性能测试集中于中高频区间，验证驱动能力、信号上升/下降时间等参数，适配通用电子设备需求。测试过程中需借助ATE自动测试设备与专用测试座协同，确保性能数据精准性。

（三）电气参数测试

涵盖直流与交流参数测试，保障芯片电气特性符合设计规范。直流参数测试包括静态电流、动态功耗、输入/输出电平、漏电流及电源纹波等；交流参数测试聚焦建立/保持时间、信号噪声容限等。BGA200封装因供电引脚多，需重点测试电源分配网络稳定性与引脚间漏电流；FBGA48与TSOP48封装则关注低电压环境下的电气性能，确保在便携式设备电池供电场景中稳定运行。谷易电子测试座采用全镀硬金铍铜探针，接触电阻稳定在10mΩ以下，有效避免接触不良导致的电气参数测试误差。

（四）可靠性测试

通过严苛环境应力加速潜在失效，验证芯片长期运行能力，三种封装测试标准统一但环境适配需求不同。核心项目包括：高温老化（125℃下持续48~72小时）、高低温循环（-55℃~150℃）、ESD/HBM测试（±2kV人体放电模拟）、高加速温湿度测试（HAST）等。BGA200封装需额外关注热膨胀系数匹配性，避免温度循环导致锡球脱落；TSOP48封装重点测试引脚抗疲劳能力，防止反复温变造成引脚断裂。谷易电子老化座针对不同封装特性优化结构设计，确保可靠性测试过程中环境应力均匀施加。

（五）烧录测试

针对非易失性Flash芯片，将预设程序/数据写入芯片并校验，确保数据写入精准、稳定且不易丢失。BGA200封装Flash因容量大，需支持高速批量烧录，提升测试效率；FBGA48与TSOP48封装烧录测试侧重兼容性与写入一致性，适配中小批量研发与大规模量产场景。谷易电子烧录座提供翻盖式与下压式两种结构，满足不同生产节奏与操作需求。

三种封装芯片的测试环境要求

（一）通用基础环境

三种封装Flash芯片测试均需满足洁净度（Class 1000级无尘环境）、防静电（ESD防护等级不低于±15kV）、电源稳定性（电压波动≤±0.5%）及电磁屏蔽（屏蔽效能≥40dB）要求，避免环境因素干扰测试结果。测试区域温度默认控制在23℃±2℃，湿度45%~65%RH，为常温测试提供标准环境。

（二）专项环境适配

1. BGA200封装：高低温测试环境需覆盖-65℃~150℃，配备高精度温控温箱，内置热电偶实时监测芯片结温漂移，座体需采用碳纤维基板实现热膨胀系数（CTE）匹配，避免热变形导致接触失效。高频测试时需构建阻抗匹配环境（特征阻抗50Ω/75Ω），抑制信号反射与串扰。

2. FBGA48封装：温湿度测试采用85℃/85%RH湿热环境，支持1.1倍额定电压偏压测试，验证湿气与电压协同作用下的芯片稳定性。测试环境需配备精准气压控制模块，满足HAST测试2.3atm高压需求。

3. TSOP48封装：温度循环测试采用-40℃~125℃区间，支持空气循环式温变，升温降温速率控制在5℃/min以内，避免引脚因热冲击断裂。回流焊测试需模拟实际贴装工艺，无铅工艺温度控制在245℃±5℃，重复3次回流操作，验证封装抗“爆米花效应”能力。

谷易电子对应封装座体应用案例解析

（一）BGA200封装：宽温域老化座与高速测试座方案

某服务器SSD厂商针对BGA200封装NAND Flash芯片的老化测试需求，采用谷易电子宽温域老化座。该座体支持-65℃~150℃温度冲击，内置多通道热电偶精准监测每颗芯片温度，座体基板采用碳纤维材质，与芯片、PCB热膨胀系数高度匹配，避免高温老化过程中锡球接触不良。同时，其采用高密度探针设计，探针间距低至0.35mm，支持PCIe 6.0接口高频信号传输，在并行测试48颗芯片时温度均匀性控制在±1℃，接触寿命达50万次，测试效率较传统方案提升3倍，成本仅为进口方案的1/3。在烧录测试中，搭配谷易下压式烧录座，实现高速批量数据写入，单颗芯片烧录时间缩短40%。

（二）FBGA48封装：翻盖式测试座与烧录座一体化方案

某车载电子企业针对FBGA48封装NOR Flash芯片的研发与小批量量产需求，选用谷易电子翻盖式测试座与烧录座。翻盖式结构操作便捷，可快速完成芯片装载与取出，适合研发阶段多批次样品测试，探针采用全镀硬金铍铜材质，接触电阻≤8mΩ，有效保障功能测试与烧录校验的准确性。在可靠性测试中，配套老化座支持85℃/85%RH、1.1VCC偏压的THB测试，座体密封设计优异，防止湿气渗透影响测试精度，成功帮助企业排查出封装分层导致的失效隐患，提升芯片车载环境适应性。

（三）TSOP48封装：下压式烧录座与通用测试座方案

某工控设备厂商针对TSOP48封装Flash芯片的大规模量产测试需求，采用谷易电子下压式烧录座与通用测试座组合方案。下压式烧录座采用杠杆式压紧结构，单次可装载多颗芯片，支持自动化生产线集成，接触压力均匀，有效避免引脚损伤，在MT29F2G16ABAEAWP:E芯片量产中，实现每小时3000颗的烧录效率，数据写入合格率达99.98%。通用测试座集成阻抗匹配电路，在电气参数测试中，将漏电流测试误差控制在±1μA以内，同时适配工业级温度测试需求，确保芯片在-40℃~85℃区间电气性能稳定，满足工控设备严苛使用场景。

BGA200、FBGA48、TSOP48封装凭借各自结构特性，分别覆盖高端、中高端及通用型Flash存储应用场景，其测试类型与环境需求需围绕封装优势与应用场景精准适配。谷易电子针对三种封装推出的翻盖式、下压式测试座、老化座、烧录座，通过高精度探针、温变适配结构、自动化兼容设计，为Flash芯片全流程测试提供了可靠载体，有效平衡测试精度、效率与成本。随着Flash存储向高密度、高频化、宽温域方向发展，三种封装的测试技术将进一步聚焦信号完整性优化与极端环境适配，而测试座作为核心接口部件，也将朝着小型化、集成化、智能化方向升级，为Flash存储芯片可靠性保驾护航。
