在内存芯片（内存颗粒）领域，DDR4、LPDDR4/4X、LPDDR5/5X凭借各自在性能、功耗、封装上的差异化优势，分别占据不同应用赛道。芯片出厂前的测试环节直接决定产品可靠性，而测试座、治具的适配性是保障测试精度与效率的核心。

一、核心内存芯片特性与适用场景

三种内存芯片的技术参数差异的，决定了其应用领域的划分，这也是测试方案设计的基础前提。

1. DDR4芯片

DDR4作为成熟的主流内存技术，电压为1.2V，频率范围1600-3200MHz，单条最大容量可达64GB，具备性价比高、兼容性强、稳定性优异的特点。其适用场景集中在非移动高性能设备，包括主流台式机、笔记本电脑、服务器及工作站等。在服务器领域，DDR4常搭配ECC纠错功能，用于数据中心、云计算平台等对稳定性要求严苛的场景，需承受长时间高负载运行。谷易电子针对DDR4的测试方案，重点适配其量产场景下的高兼容性需求。

2. LPDDR4/4X芯片

LPDDR4/4X主打低功耗特性，电压降至1.1V，频率覆盖2133-4266MHz，具备低发热、长续航的优势，封装更紧凑，适配移动设备的空间限制。其核心应用场景为智能手机、平板电脑、轻薄本等移动终端，同时延伸至入门级车载电子系统。LPDDR4X作为升级款，在功耗控制上更优，是中高端智能手机的主流配置。此类芯片的测试需重点关注低功耗模式下的性能稳定性，谷易电子针对性设计了低功耗适配的测试夹具。

3. LPDDR5/5X芯片

LPDDR5/5X是当前移动内存的高端技术，电压进一步降至0.5-1.05V，频率提升至6400-8533MHz，能效比与带宽较前代显著提升，支持更高的容量扩展。其适用场景聚焦高端旗舰智能手机、平板电脑、超极本，以及对性能和功耗均有严苛要求的车载电子（如自动驾驶域控制器）、AR/VR设备。LPDDR5X凭借8533MHz的高频特性，成为旗舰设备的核心配置，测试需应对高频信号完整性及宽温域适应性挑战，谷易电子的方案已实现对该系列芯片的高频适配。

三类芯片核心测试类型及重点

不同芯片的应用场景需求，决定了测试类型的侧重点，谷易电子针对各类芯片的测试方案，均围绕功能、性能、可靠性三大核心维度展开，同时兼顾技术特性优化。

1. DDR4芯片测试类型

功能测试：验证芯片逻辑正确性、读写功能及协议兼容性，重点测试tCL、tRCD等时序参数校准，通过Fly-by拓扑优化时钟偏移，确保时序达标。谷易电子的DDR4测试夹具集成阻抗匹配电路，降低信号反射，提升时序测试准确性。

性能测试：聚焦带宽、频率及功耗表现，在不同负载下监测数据传输速率、误码率（要求BER≤1E-12），同时评估1.2V电压波动下的稳定性。

可靠性测试：针对服务器等长负载场景，开展HTOL（125℃动态运行1000小时）、TCT（-55℃~125℃循环1000次）测试，筛选电迁移、焊点疲劳等缺陷。谷易电子的宽温域老化座可支持该温度范围测试，内置热电偶实时监测结温。

2. LPDDR4/4X芯片测试类型

功能测试：核心验证低功耗模式下的读写功能完整性，适配移动设备的多场景功耗切换需求，同时测试地址、控制与数据信号的协同稳定性（此类芯片含64根数据信号线，单端传输方式增加测试难度）。

性能测试：重点评估低功耗与性能的平衡，在4266MHz高频下监测动态功耗，确保满足移动设备续航要求，同时检测VDDQ的IR drop、SSO引发的信号抖动问题。谷易电子的测试座采用同轴探针结构，屏蔽高频干扰，保障信号完整性。

可靠性测试：侧重ESD测试（HBM模型2kV接触放电）与湿度环境测试（HAST测试：130℃、85%湿度加压96小时），模拟移动设备的复杂使用环境，谷易电子的抗ESD测试座采用碳纤维基板，避免热变形导致接触失效。

3. LPDDR5/5X芯片测试类型

功能测试：依据JEDEC标准，验证高频下的协议兼容性，支持8533MHz速率的信号完整性测试，谷易电子的测试方案集成IBIS模型仿真功能，可预判信号完整性风险。

性能测试：聚焦高频带宽与超低功耗表现，测试4.8Gbps速率下功耗≤5mW/Gb的指标，同时开展眼图、抖动容限测试，应对高频信号反射与串扰挑战。

可靠性测试：针对车载、AR/VR等场景，强化宽温域测试（-65℃~150℃）与振动测试，谷易电子的双扣式测试座可在10-2000Hz振动环境中控制引脚脱落率≤0.1%，适配车规级需求。

测试座与测试治具适配方案（谷易电子案例）

测试座与治具的结构设计、材质选择直接影响测试精度与效率，谷易电子针对三种芯片的特性，提供了差异化的定制方案，兼顾量产效率与测试可靠性。

1. DDR4芯片测试座与治具

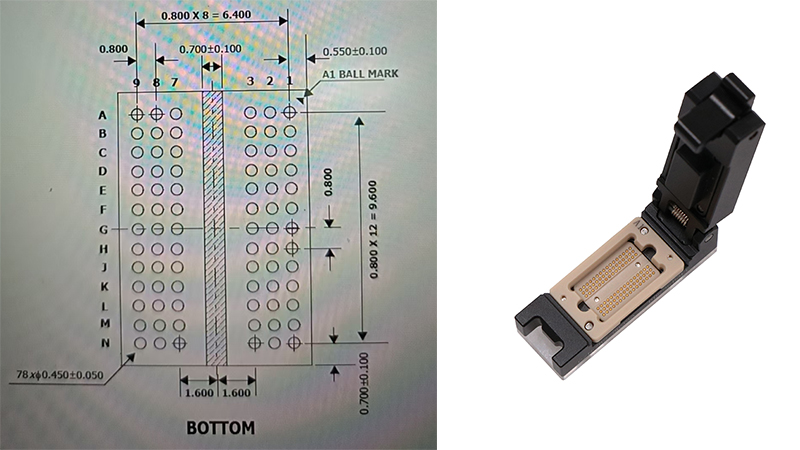

针对DDR4量产需求，谷易电子采用翻盖式测试座，配合全镀硬金铍铜探针，接触电阻＜10mΩ，支持BGA封装的精准接触，插拔寿命可达30万次以上。结构上通过缩短信号路径（≤10mm），将插损控制在-2dB@30GHz以内，适配DDR4的高频需求。

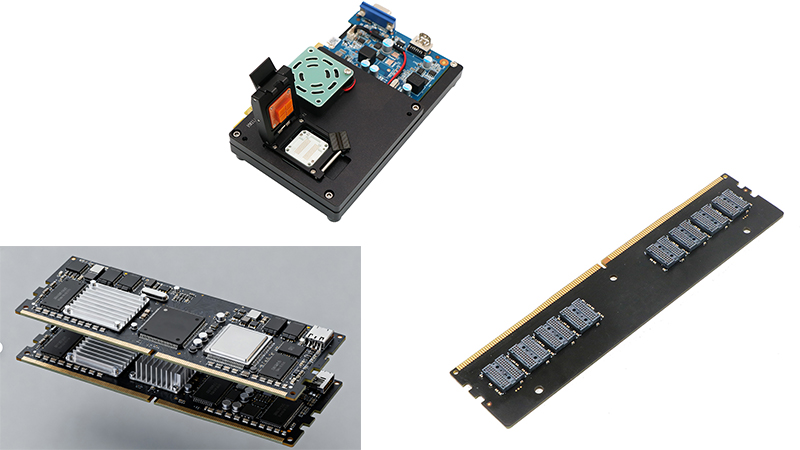

测试治具集成板载信号调理模块与多通道测试接口，支持双通道DDR4测试，可直接集成到SMEMA标准产线，实现自动化量产测试。针对服务器级DDR4的可靠性测试，配套宽温域老化治具，在-55℃~125℃范围内校准时序偏差，确保测试稳定性。

2. LPDDR4/4X芯片测试座与治具

结合LPDDR4/4X的细间距封装（探针间距低至0.35mm）与低功耗特性，谷易电子采用旋钮翻盖式测试座，通过旋转旋钮实现0.1mm级压力微调，单针压力控制在15-20g，有效解决细间距引脚的桥连问题，接触电阻波动≤10mΩ。

测试治具采用模块化设计，支持有球/无球芯片测试，集成低功耗供电模块，可精准模拟移动设备的电压波动（±10%）。针对ESD测试需求，治具内置防静电保护电路，配合碳纤维基板的CTE匹配设计，避免温度循环测试中的接触失效。

3. LPDDR5/5X芯片测试座与治具

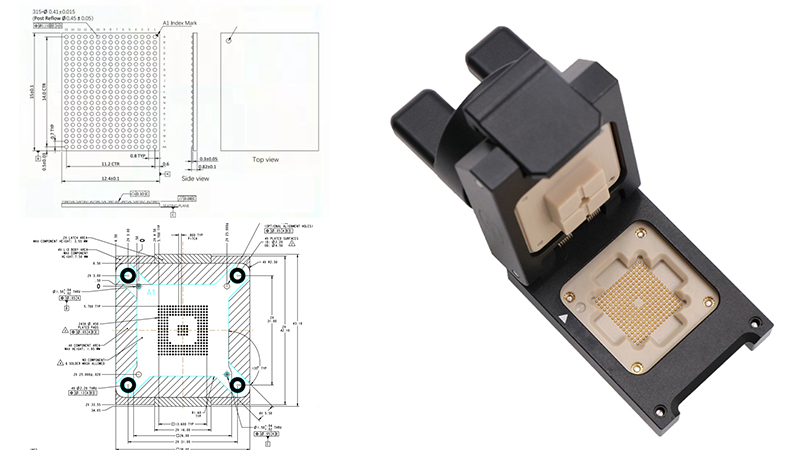

应对LPDDR5/5X的高频、宽温域需求，谷易电子推出高精度旋钮翻盖式测试座与车规级双扣式测试座两大方案。前者采用镀金铍铜探针阵列，适配0.5mm超细间距BGA封装，支持8533MHz速率的信号传输，压力均匀性偏差≤5%，适合高端消费电子芯片测试；后者通过双重锁扣固定，配合航天级陶瓷基座（CTE 6.5ppm/℃），在-65℃~150℃温度循环中保持结构稳定，适配车载芯片测试。

内存芯片测试治具集成120GHz同轴探针与垂直TSV检测方案，支持AI驱动的测试优化，通过机器学习分析HTOL数据，动态调整测试参数。针对LPDDR5X的高频特性，治具采用分层屏蔽设计（屏蔽效能≥80dB@10GHz），有效抑制串扰与信号反射。

DDR4、LPDDR4/4X、LPDDR5/5X的测试方案需紧扣其应用场景与技术特性，谷易电子通过模块化设计、高寿命探针材质、信号完整性优化等核心技术，实现了从消费电子到车规级芯片的全场景适配，其方案成本仅为进口产品的1/3，推动了国产化测试夹具的普及。
