片上系统（SOC）作为集成电路高度集成化的核心载体，通过在单一芯片上整合处理器、存储器、接口模块及专用功能电路，实现了系统级功能的微型化与高效化。随着5G、AI、物联网及汽车电子等领域的快速发展，SOC芯片的应用场景持续拓展，封装形式不断迭代，对测试的精准度、可靠性及环境适应性提出了严苛要求。谷易电子深耕半导体测试领域，其老化座、测试座、烧录座系列产品针对不同场景与封装需求提供了定制化解决方案，为SOC芯片全生命周期测试保驾护航。

一、SOC芯片核心适用场景

SOC芯片凭借高集成度、低功耗、高性能的优势，已渗透到消费电子、工业控制、汽车电子、卫星导航等多领域，不同场景对芯片可靠性与环境适应性的要求差异显著，直接决定了测试方案的设计方向。

（一）消费电子领域

智能手机、智能穿戴、智能家居等设备是SOC芯片的核心应用场景，此类芯片需兼顾高性能与低功耗，集成CPU、GPU、通信模块及电源管理单元。例如智能手表中的SOC芯片，需在狭小空间内实现定位、传感、续航管理等功能，对测试的精细化与高效性要求较高。谷易电子翻盖式Burn in socket适配手机SoC、家电控制芯片等主流封装，采用翻盖式结构设计，操作便捷且接触稳定，接触阻抗波动≤5%，可满足消费级SOC芯片的高温老化测试（HTOL）需求，保障产品在日常使用中的稳定性。

（二）工业控制领域

工业PLC、传感器节点、工业网关等设备中的SOC芯片，需适应复杂工业环境，具备宽温工作能力与抗干扰特性。此类芯片的测试需模拟长期工业运行状态，验证其在恶劣条件下的可靠性。谷易电子的IC老练插座专为工业级芯片设计，可模拟工业环境下的长期工作场景，在工业PLC芯片稳定性测试中，通过精准接触与环境适配，有效筛选出潜在失效芯片，保障工业控制系统的连续运行。

（三）汽车电子领域

车规级SOC芯片应用于车载雷达、ECU（电子控制单元）、车载导航等模块，需符合AEC - Q100标准，具备-40℃~150℃宽温域适应能力、抗电磁干扰及高可靠性。谷易电子芯片老化座针对车规级SOC优化设计，适配LQFP等车载芯片主流封装（7×7至24×24mm），在车载雷达芯片的HTOL测试中，可在150℃/2000小时的严苛条件下保持接触电阻稳定≤30mΩ，同步模拟车载电磁干扰，测试后芯片参数漂移≤3%，完全满足车规级芯片失效判据，日产能达7KK，适配量产测试需求。

（四）卫星导航与特种领域

北斗导航接收机、手持定位设备等场景中的SOC芯片，需具备高精度定位、低功耗及多系统兼容能力，军品级SOC则需承受极端温湿度与强干扰环境。谷易电子芯片老练夹具适配军品级芯片的极端环境老练测试，具备强抗干扰、耐高低温特性；针对导航SOC芯片的QFN封装，其测试座采用双头铍铜探针，支持-55℃~175℃宽温域测试，插拔寿命>10万次，可精准验证芯片在复杂环境下的定位性能与稳定性。

二、SOC芯片主流封装类型及测试适配方案

封装作为SOC芯片与外部系统的连接桥梁，直接影响测试的接触可靠性、信号完整性及环境适配性。主流封装类型的结构差异决定了测试座的设计逻辑，谷易电子针对不同封装推出了专用测试解决方案，实现精准适配。

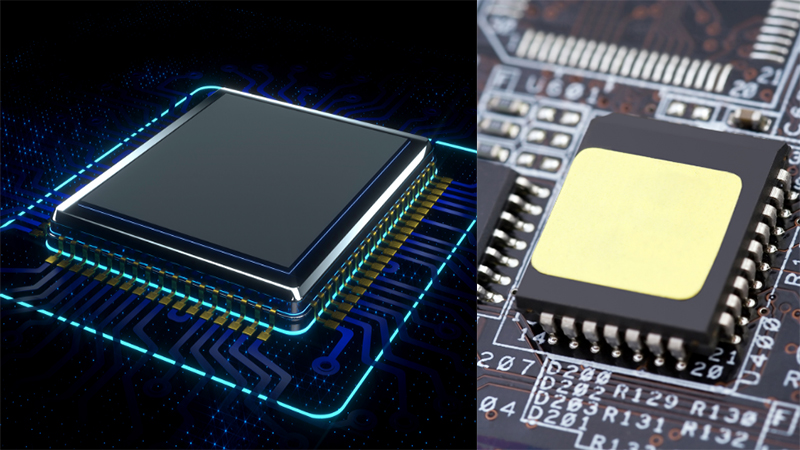

（一）QFP/QFN封装

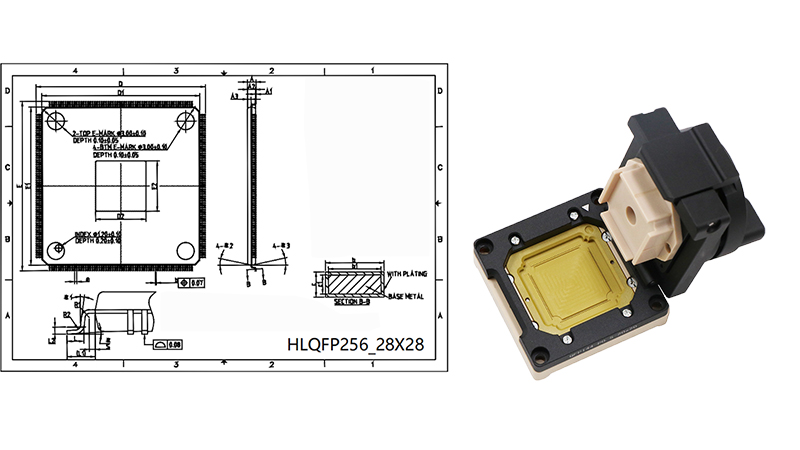

QFP（四方扁平封装）与QFN（无引脚四方扁平封装）是消费电子、工业控制SOC的常用封装，具有引脚密度适中、成本可控的优势，QFN封装因无引脚设计更适合微型化设备，但对测试接触精度要求更高。谷易电子QFP144测试座采用翻盖式结构，通过铰链旋转加压实现压力均衡（偏差≤5%），成功解决0.4mm间距引脚的桥连问题，接触电阻波动控制在10mΩ以内；其QFN/DFN测试座同样采用翻盖式设计与双头铍铜探针，接触电阻<100mΩ，适配0.4mm间距焊盘，支持-55℃~175℃宽温域测试，满足高频信号传输需求，信号速率≥56Gbps，反射损耗<-25dB@10GHz。

（二）BGA/LGA封装

BGA（球栅阵列封装）与LGA（陆地栅格阵列封装）凭借高密度、良好散热性，广泛应用于高端AI、服务器及车规SOC芯片。此类面阵封装的测试核心在于压力均匀性与信号完整性保障。谷易电子eMMC169翻盖测试座采用全镀硬金铍铜探针，支持有球/无球BGA芯片精准接触，缩短信号路径至≤10mm，插损控制在-2dB@30GHz以内，插拔寿命达30万次以上；针对BGA200封装推出的翻盖式测试座，适配高端存储SOC测试，通过高精度定位与温变适配结构，平衡测试精度与效率。

（三）LCC/SOP封装

LCC（无引脚芯片载体）与SOP（小外形封装）适用于中低端控制类SOC芯片，在物联网传感器、小型MCU中应用广泛。谷易电子LCC68pin芯片测试座采用合金材质与翻盖式结构，支持老化、测试、烧录全场景应用，测试电流覆盖1nA到10uA，测试频率达300MHz，工作温度范围-40℃~135℃；其SOP芯片老化座采用碳纤维基板与殷钢复合结构（CTE 5ppm/℃），宽温域下对位精度±5μm，适配车规级SOP芯片的加速老化测试，SOP烧录座则集成智能校验算法，支持5Gbps速率烧录，良率>99.9%，具备强抗干扰性。

三、SOC芯片测试条件要求及谷易产品落地实践

SOC芯片测试需覆盖功能、性能、可靠性等多维度，测试条件需严格匹配应用场景需求，谷易电子系列产品通过结构创新与材料优化，精准满足各类测试条件规范。

（一）温度条件要求

根据GB/T 42835 - 2023标准，SOC芯片工作温度范围需适配不同场景，普通消费电子为0℃~70℃，工业级为-40℃~85℃，车规级可达-40℃~125℃，军品级则需-55℃~125℃，贮存温度范围为-65℃~150℃。谷易电子宽温域老化座支持-65℃~150℃温度冲击，内置热电偶实时监测结温漂移，在车规SOC的三温测试中，可精准模拟发动机舱高温与寒冷地区低温环境；其QFN测试座最高可耐受175℃极端温度，满足军品级芯片的老练测试需求。

（二）电源与电气条件要求

SOC芯片电源电压需根据功能特性精准设定，低功耗穿戴SOC电压可低至1.4V，高性能计算SOC则需稳定的高电压供应，电压波动容差需控制在±5%以内。谷易电子烧录座支持1.8V至50V宽电压范围，集成电压稳定模块，在智能手表SOC低功耗测试中，可精准控制供电电压至1.4V，保障测试数据准确性；其高速测试座采用镀金铍铜探针，接触电阻＜10mΩ，适配0.5mm超细间距封装，在PCIe 5.0、USB4等高速接口测试中，可满足40GHz以上带宽需求，误码率≤1E-12。

（三）功能与可靠性测试要求

功能测试需验证SOC芯片的运算、存储、接口协同及休眠、加密等功能，可靠性测试则包括HTOL（高温老化）、HAST（高压加速老化）、ESD（静电放电）、TCT（温度循环）等项目。谷易电子烧录座集成AES-256/SM4加密算法，烧录速度达200MB/s，支持并行编程与CRC校验，误判率降低至0.01%，可高效完成SOC固件烧录与功能验证；其抗ESD测试座采用碳纤维基板，CTE与芯片封装精准匹配，避免热变形导致接触失效，可通过2kV接触放电（HBM模型）与500V带电放电（CDM模型）测试，确保I/O引脚漏电＜1μA。

（四）量产与自动化测试要求

消费电子、车规芯片量产测试需兼顾效率与一致性，自动化集成能力至关重要。谷易电子下压式测试座采用垂直气缸驱动，切换时间≤0.5秒，可集成到SMEMA标准产线，实现每秒2次以上上下料操作，适配消费级SOC量产导通测试；其分离式测试座通过定位销实现探针模块快速更换（≤5分钟），同一基座可适配QFP32/QFP64等多封装SOC，降低研发阶段测试设备投入成本40%以上，兼顾多品种验证与量产效率。

SOC芯片的场景化适配与高可靠性需求，推动测试技术向宽温域、高精度、高集成化方向发展。谷易电子凭借对不同场景、封装及测试条件的深刻理解，通过老化座、测试座、烧录座的结构创新与材料优化，构建了覆盖SOC芯片研发、量产全流程的测试解决方案，既满足消费级芯片的高效测试需求，又适配车规、军品级芯片的严苛环境要求。
