随着新能源汽车向智能化、高续航、高安全方向升级，电池系统作为核心动力源，其性能与可靠性直接决定整车行驶安全与用户体验。电池芯片作为电池管理系统（BMS）的“神经中枢”，承担着电压监测、电流采集、温度感知、均衡控制等关键功能，其品质稳定性依赖严苛的测试验证。

一、新能源汽车电池核心芯片及封装pin脚、作用解析

新能源汽车电池系统中的芯片主要围绕BMS展开，核心类型包括电池管理主控芯片（BMS MCU）、电芯监测芯片（AFE）、电源管理芯片（PMIC）、驱动芯片四大类，不同芯片的封装形式、pin脚定义及功能各有侧重，适配电池系统的复杂工况需求。

（一）电池管理主控芯片（BMS MCU）

作为BMS的核心运算单元，负责统筹所有芯片的数据采集、逻辑判断、指令下发，是电池系统的“大脑”，直接决定电池充放电控制、SOC（剩余电量）估算、故障诊断的精度与效率。

常见封装及pin脚：主流封装为LQFP（薄型四方扁平封装）、QFN（方形扁平无引脚封装），pin脚数量多为48pin、64pin、100pin，核心pin脚包括：VDD（电源引脚，输入3.3V/5V工作电压）、GND（接地引脚，保证芯片工作稳定性）、SPI/I2C（通信引脚，与AFE芯片、车载终端通信，传输采集数据与控制指令）、GPIO（通用输入输出引脚，连接继电器、指示灯，实现故障报警与状态反馈）、ADC（模拟信号输入引脚，接收温度、电压模拟信号并转换为数字信号）。例如某主流BMS MCU采用LQFP64封装，pin脚间距0.5mm，其中VDD引脚（pin12、pin32）提供稳定供电，SPI通信引脚（pin18-pin21）实现与AFE芯片的数据交互，保障指令传输速率达1Mbps以上。

核心作用：接收AFE芯片采集的电芯电压、电流、温度数据，通过内置算法精准计算SOC、SOH（电池健康度），控制充放电回路的导通与断开；当检测到过充、过放、过温、过流等异常情况时，立即触发保护机制，切断电路，避免电池损坏或安全事故；同时与车载ECU通信，反馈电池系统状态，适配整车动力调节需求。

（二）电芯监测芯片（AFE，模拟前端芯片）

AFE芯片是电池状态采集的“感知终端”，直接与电芯连接，负责精准采集每节电芯的电压、温度数据，实现电芯均衡控制，是保障电池一致性的关键芯片，常见于多电芯串联的动力电池包中。

常见封装及pin脚：主流封装为QFN、HTQFP，pin脚数量24pin-48pin，核心pin脚包括：CELL1-CELL16（电芯电压采集引脚，直接连接每节电芯正负极，最多可支持16节电芯串联采集）、TS（温度采集引脚，连接热敏电阻，监测电芯及电池包温度）、BAL（均衡控制引脚，输出均衡信号，控制均衡电阻导通，实现电芯电压均衡）、SDA/SCL（I2C通信引脚，将采集到的电压、温度数据传输至BMS MCU）、VCC（供电引脚，由电池包辅助电源供电）。以德州仪器BQ79881-Q1为例，其采用48引脚HTQFP封装（本体尺寸7mm×7mm），具备18个单端ADC输入引脚用于高压测量和热敏电阻测量，4个电流传感ADC引脚用于电流检测，还有12V开关驱动引脚用于驱动MOSFET开关管。

核心作用：精准采集每节电芯的电压（测量精度可达±1mV）、温度（测量范围-40℃~150℃），避免因电芯电压、温度不一致导致的充放电不均衡，延长电池寿命；通过均衡控制引脚调节电芯电压，使所有电芯保持一致的电压水平；将采集到的模拟信号转换为数字信号，传输至BMS MCU，为SOC估算、故障诊断提供精准数据支撑。部分高端AFE芯片如BQ79881-Q1还集成EIS引擎，可实现电池包级阻抗测量，进一步提升电池状态监测精度。

（三）电源管理芯片（PMIC）

电池系统的“供电管家”，负责为BMS MCU、AFE芯片、驱动芯片等提供稳定的工作电压，同时实现电源转换、低功耗控制，适配电池系统在不同工况下的供电需求。

常见封装及pin脚：主流封装为SOT-23、QFN，pin脚数量6pin-16pin，核心pin脚包括：VIN（输入引脚，接入电池包辅助电源，电压范围5V~24V）、VOUT（输出引脚，输出稳定的3.3V/5V电压，为其他芯片供电）、EN（使能引脚，控制芯片启停，实现低功耗模式切换）、FB（反馈引脚，检测输出电压，实现电压精准调节）、GND（接地引脚）。例如LDO型PMIC采用SOT-23-5封装，pin脚间距1.27mm，VOUT引脚输出稳定3.3V电压，纹波≤10mV，保障芯片稳定工作。

核心作用：将电池包辅助电源的高压转换为低压直流电，为BMS各类芯片提供稳定供电，避免电压波动导致芯片损坏或数据采集误差；具备低功耗控制功能，在车辆静置时，切换至休眠模式，降低电池损耗；具备过压、过流保护功能，当输入电压异常或输出电流过大时，自动切断供电，保护下游芯片。

（四）驱动芯片

负责驱动电池系统中的功率器件（如MOS管、IGBT），放大BMS MCU的控制信号，实现充放电回路、均衡回路的导通与断开，是连接控制信号与功率器件的“桥梁”。

常见封装及pin脚：主流封装为SOIC、QFN，pin脚数量8pin-16pin，核心pin脚包括：IN（输入引脚，接收BMS MCU的控制信号）、OUT（输出引脚，输出驱动信号，控制功率器件导通/断开）、VCC（供电引脚，提供驱动电源）、GND（接地引脚）、SD（ shutdown引脚，紧急情况下切断驱动信号，实现功率器件关断）。针对GaN、IGBT等新型功率器件的驱动芯片，部分采用PG-VSON-10、PG-TSNP-7专用封装，适配高频、高压驱动需求。

核心作用：将BMS MCU输出的弱控制信号（几mA）放大为强驱动信号（几十mA~几百mA），驱动功率器件正常工作；具备过流、过温、欠压保护功能，当检测到功率器件异常时，立即切断驱动信号，保护功率器件与电池系统；适配高频开关需求，减少功率损耗，提升电池系统效率。

二、新能源汽车电池芯片测试环境条件要求

新能源汽车行驶环境复杂，涵盖高温、低温、潮湿、振动、电磁干扰等极端工况，电池芯片需在全生命周期内保持稳定性能，因此测试环境条件需严格模拟实际工况，遵循《电动汽车芯片可靠性规范》等标准，核心测试环境条件包括温度、湿度、振动、电磁兼容、气压五大类，每类条件均有明确的参数要求与测试目的。

（一）温度环境测试要求

温度是影响电池芯片性能的核心因素，芯片的工作温度范围需覆盖新能源汽车实际行驶的极端温度，测试需分为高温测试、低温测试、温度循环测试三类，确保芯片在不同温度下的稳定性。

1. 高温测试：模拟夏季高温暴晒、电池充放电发热等场景，测试温度范围为85℃~150℃（车规级芯片标准上限），部分功率芯片测试温度需达到175℃；测试时间为1000小时（常规测试），特殊芯片需延长至2000小时；测试过程中，需持续为芯片供电，监测其工作电流、电压、通信稳定性，确保无死机、数据漂移、功能失效等问题。例如AFE芯片的高温测试中，需确保在125℃环境下，电压采集精度仍保持在±1mV以内，均衡功能正常。首部《电动汽车芯片可靠性规范》明确要求，电动汽车芯片必须在150℃高温工况下保持稳定性能，这是车规级芯片的核心硬指标之一。

2. 低温测试：模拟冬季严寒环境（如北方地区-40℃），测试温度范围为-40℃~-20℃；测试时间为1000小时，测试过程中，芯片需正常启动、工作，无启动失败、通信中断、参数异常等问题；重点测试芯片的低温启动性能，确保在-40℃环境下，通电后30ms内完成启动，数据采集正常。这一要求覆盖了中国南北气候差异，解决了此前消费级芯片无法适应低温工况的痛点。

3. 温度循环测试：模拟车辆行驶中温度的剧烈变化（如从室外-20℃进入室内25℃，或从高温行驶状态进入低温环境），测试温度范围为-40℃~150℃，循环次数为1000次（每次循环包括升温、恒温、降温、恒温四个阶段，每个阶段保持30分钟）；测试后，需检测芯片的封装完整性、引脚接触可靠性，以及电气性能是否符合标准，避免因温度变化导致芯片封装开裂、引脚脱落、内部电路损坏。温度循环测试主要考察芯片封装及内部线路的热胀冷缩耐受能力，是芯片可靠性测试的核心项目之一。

（二）湿度环境测试要求

模拟雨天、潮湿环境（如南方梅雨季节），测试芯片的防潮、防腐蚀能力，避免潮湿导致芯片内部短路、引脚氧化。测试条件：相对湿度85%~95%，温度40℃，测试时间1000小时；部分场景需进行盐雾测试（模拟沿海地区盐雾腐蚀），盐雾浓度5%，测试时间24小时；测试后，芯片需无外观损坏、引脚无氧化，电气性能正常，绝缘电阻≥100MΩ。对于电池芯片而言，潮湿环境易导致电压采集误差增大，甚至引发短路故障，因此湿度测试需严格遵循车规级标准，确保芯片在高湿环境下的稳定性。

（三）振动环境测试要求

新能源汽车行驶过程中会产生持续振动（如路面颠簸、发动机振动），振动会导致芯片引脚松动、封装脱落，影响芯片正常工作，因此需进行振动测试，模拟实际行驶中的振动工况。测试条件：振动频率10Hz~2000Hz，振动加速度10g~20g（常规测试），部分高端芯片需达到30g；振动方向包括X、Y、Z三个方向，每个方向振动时间为100小时；测试过程中，芯片需持续工作，无引脚松动、通信中断、功能失效等问题；测试后，需检测芯片的封装完整性、引脚焊接可靠性，确保无脱焊、虚焊现象。《电动汽车芯片环境及可靠性通用规范》明确要求芯片在10G振动强度下稳定运行，这一指标有效规避了行驶振动对芯片的影响。

（四）电磁兼容（EMC）测试要求

新能源汽车内部存在大量电子设备（如电机、车载中控、充电桩），会产生强烈的电磁干扰，电池芯片需具备较强的抗电磁干扰能力，同时自身不产生过量电磁辐射，避免影响其他电子设备。测试分为电磁辐射抗扰度测试、电磁传导抗扰度测试、电磁辐射发射测试三类：

1. 电磁辐射抗扰度测试：测试频率80MHz~1GHz，辐射强度30V/m，芯片需在该环境下正常工作，无数据漂移、死机、功能失效等问题；

2. 电磁传导抗扰度测试：测试频率150kHz~100MHz，传导干扰电压10V/m，芯片需正常工作，通信信号无异常；

3. 电磁辐射发射测试：芯片工作时，辐射强度需≤30dBμV/m（10m距离），避免对其他电子设备造成干扰。

电磁兼容测试是电池芯片测试的关键环节，直接关系到整车电子系统的稳定性，例如BMS MCU若抗电磁干扰能力不足，会导致SOC估算偏差过大，影响车辆续航判断与充放电控制，甚至引发安全隐患。

（五）气压环境测试要求

模拟车辆在高原地区行驶的低气压环境（如海拔5000米，气压约50kPa），测试芯片在低气压下的工作稳定性，避免气压变化导致芯片封装漏气、内部电路击穿。测试条件：气压50kPa~101kPa（模拟不同海拔），温度25℃，测试时间100小时；测试过程中，芯片需正常工作，无封装漏气、电气性能异常等问题。对于高原地区行驶的新能源汽车，气压测试尤为重要，可有效避免芯片因气压变化出现功能失效，保障电池系统稳定运行。

三、谷易电子新能源汽车电池芯片测试座（socket）案例应用

芯片测试座（socket）是电池芯片测试的核心辅助器件，负责实现芯片与测试设备的精准连接，传递电信号、模拟测试环境，其接触稳定性、耐温性、抗干扰能力直接决定测试精度与效率。谷易电子作为IC测试座领域的专业解决方案提供商，针对新能源汽车电池芯片的测试需求，推出了适配BMS MCU、AFE、PMIC、驱动芯片的专用测试座，凭借高精度接触设计、宽温域适配能力和优异的可靠性，在电池芯片测试中形成了成熟的应用案例，以下重点介绍核心应用场景。

（一）BMS MCU芯片测试座应用案例

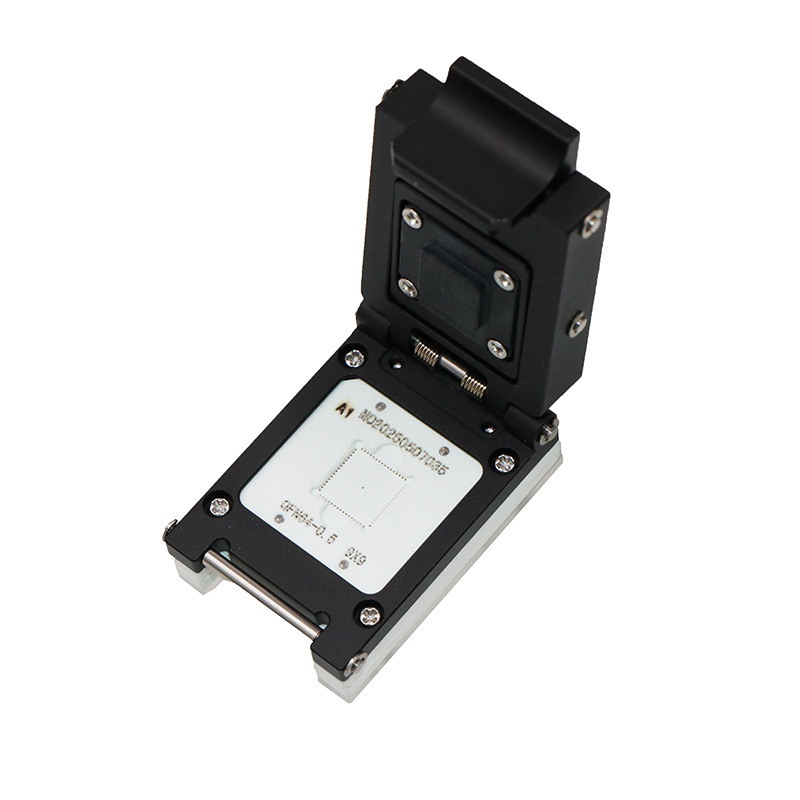

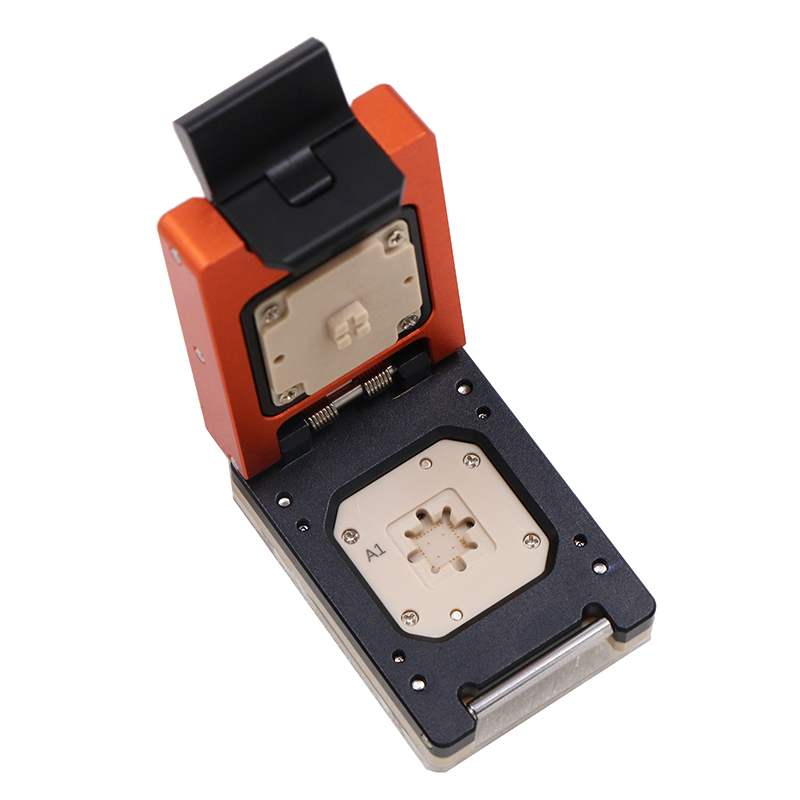

针对BMS MCU芯片（LQFP64、QFN48封装）的测试需求，谷易电子推出了高精度弹片微针模组测试座，适配芯片测试的高温、振动、电磁兼容等严苛环境，解决了传统测试座接触不良、信号干扰、耐温性差等痛点。

该测试座采用铍铜弹片作为接触探针，弹片弹性好、接触电阻小（≤50mΩ），可有效避免因振动导致的接触中断；封装采用耐高温工程塑料（耐温范围-40℃~180℃），适配高温测试环境，在150℃高温下可连续工作1000小时以上，无变形、老化现象；针脚间距精准控制在0.5mm，与BMS MCU芯片的pin脚完美适配，支持48pin、64pin、100pin等多种pin脚数量的芯片测试。

测试应用中，该测试座将BMS MCU芯片精准固定，实现芯片与测试设备的电信号连接，可同步完成高温、低温、电磁兼容测试：在高温150℃测试中，测试座接触稳定，保障芯片与测试设备的信号传输，确保SOC估算算法、故障诊断功能的测试精度；在电磁辐射抗扰度测试中，测试座采用屏蔽设计，减少电磁干扰对测试信号的影响，确保测试数据的准确性；在振动测试中，弹片探针的弹性结构可缓冲振动冲击，避免引脚松动，保障测试过程连续稳定。该案例已应用于国内主流新能源汽车厂商的BMS MCU芯片量产测试，测试效率提升40%，测试良率达99.99%，有效降低了芯片测试成本。

（二）AFE电芯监测芯片测试座应用案例

AFE芯片（QFN24、HTQFP48封装）的核心测试需求是电压采集精度、温度采集精度、均衡功能测试，对测试座的接触精度、信号传输稳定性要求极高。谷易电子针对AFE芯片推出的专用测试座，精准适配其pin脚定义，重点解决了电压采集误差、温度信号干扰等问题。

该测试座的电压采集引脚采用镀金探针，接触电阻≤10mΩ，可有效减少信号损耗，确保AFE芯片采集的电芯电压数据精准传输至测试设备，测试误差≤±0.5mV，符合车规级芯片的测试精度要求；温度采集引脚采用专用热敏电阻接口，可精准模拟电芯的温度变化，适配-40℃~150℃的温度测试范围，确保温度采集功能的测试准确性；针对AFE芯片的均衡控制引脚，测试座采用独立信号通道设计，避免均衡信号与其他信号相互干扰，保障均衡功能测试的可靠性。

以某厂BQ79881-Q1 AFE芯片测试为例，该芯片采用48引脚HTQFP封装，谷易电子专用测试座通过三阶定位系统（精密导柱+浮动探针）实现±5μm对位精度，完美适配其引脚布局，集成热电偶与电压监控模块，可在-40℃~125℃温度循环中稳定工作，确保温度系数测试中电流稳定性偏差≤±2%。同时，测试座支持多节电芯电压采集模拟，可同步测试AFE芯片对16节电芯的电压采集能力与均衡控制能力，测试效率较传统测试座提升30%，已广泛应用于动力电池AFE芯片的研发与量产测试，助力芯片通过AEC-Q100和ISO26262 ASIL-D功能安全要求认证。

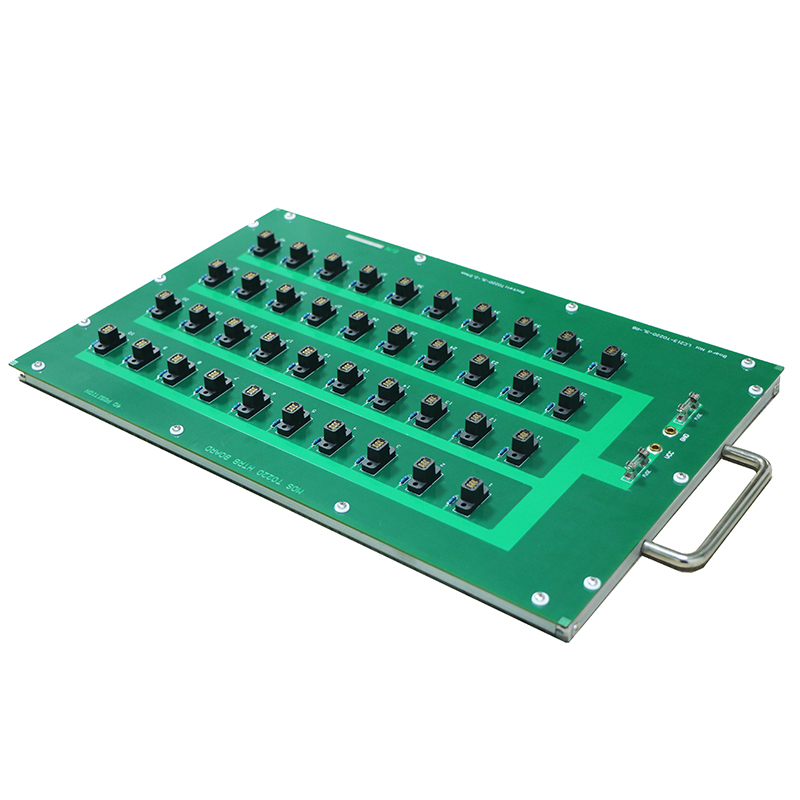

（三）PMIC电源管理芯片测试座应用案例

PMIC芯片（SOT-23、QFN16封装）的测试核心是输出电压稳定性、低功耗控制、过压过流保护功能，谷易电子推出的PMIC专用测试座，适配其小封装、多引脚的特点，具备优异的供电稳定性与耐温性。

该测试座采用小型化设计，适配SOT-23-5、QFN16等小封装芯片，针脚间距0.65mm，精准匹配PMIC芯片的pin脚；

供电引脚采用大电流探针，可支持最大5A电流传输，满足PMIC芯片的供电测试需求；测试座内置过压过流保护模块，可模拟PMIC芯片的保护场景，测试其过压、过流保护功能的响应速度与可靠性。

在实际测试中，该测试座可模拟不同输入电压（5V~24V），测试PMIC芯片的输出电压稳定性，确保输出电压纹波≤5mV；

在低功耗测试中，测试座可精准监测芯片的休眠电流与工作电流，误差≤1μA，保障低功耗控制功能的测试精度；

在高温85℃、低温-40℃测试中，测试座接触稳定，无供电中断、信号漂移等问题，适配PMIC芯片的全温度范围测试需求。针对LDO型PMIC芯片，其QFN24pin-0.5mm测试座支持500mA单pin电流，配合高精度电源可实现±1%的电流精度控制，保障低噪声、低功耗参数的精准测量。该案例已应用于新能源汽车PMIC芯片的批量测试，有效提升了测试效率与测试精度，降低了测试成本。

新能源汽车电池芯片的性能与可靠性，是保障电池系统安全、高效运行的核心，而芯片测试是筛选合格芯片、规避安全隐患的关键环节。本文介绍的BMS MCU、AFE、PMIC、驱动芯片，作为电池系统的核心芯片，其封装pin脚与功能各有侧重，需通过严苛的温度、湿度、振动、电磁兼容、气压测试，验证其适配新能源汽车复杂工况的能力。

谷易电子新能源汽车电池芯片测试座的应用案例表明，优质的芯片测试座可有效提升测试精度与效率，解决测试过程中的接触不良、信号干扰、耐温性差等痛点，为电池芯片的研发、量产测试提供可靠支撑。
