在半导体芯片架构中，有源器件与无源器件是构成电路的两大核心单元，二者分工协作、缺一不可，共同决定芯片的性能、稳定性与应用场景。有源器件作为“主动核心”，负责信号的处理、放大与逻辑控制；无源器件作为“基础支撑”，承担电能管理、信号匹配与环境优化的作用。随着芯片向高密度、高频化、小型化演进，有源与无源器件的性能一致性和可靠性愈发关键，而科学的测试验证的是保障其质量的核心环节。芯片老化测试座作为测试过程中连接器件与测试设备的核心载体，直接影响测试的准确性与效率。

一、核心定义：有源器件与无源器件的本质差异

有源器件与无源器件的核心区别，在于是否需要外部电源驱动、能否主动处理信号，二者的功能定位、工作特性存在显著差异，共同构成芯片电路的完整体系，具体解析如下：

（一）有源器件：芯片的“主动核心”

有源器件（Active Component）是需要外部电源供电才能正常工作的半导体器件，核心功能是主动接收、处理、放大电信号，执行逻辑运算、信号调制、电路控制等复杂操作，是芯片实现核心功能的“大脑”与“心脏”。其核心特征的是具备信号放大和主动控制能力，没有外部电源时无法发挥任何功能。

主流有源器件类型：三极管、场效应管（MOSFET）、二极管（特殊有源类型）、集成电路（IC）、运算放大器、逻辑芯片、MCU、CPU、GPU等，其中集成电路已能将单元电路、功能电路甚至整个电子系统集成在一起，是目前有源器件的主流形态。这类器件广泛应用于各类芯片，从消费电子的低端逻辑芯片到高端AI服务器的算力芯片，均以有源器件为核心。

（二）无源器件：芯片的“基础支撑”

无源器件（Passive Component）无需外部电源驱动，自身不具备信号放大、逻辑运算能力，核心功能是管理电能、匹配信号、优化电路环境，相当于芯片电路的“骨架”，为有源器件的稳定工作提供保障。其核心特征是仅消耗输入信号的电能，仅对信号进行传输、衰减、滤波或能量存储/释放，无法主动产生新的信号。

主流无源器件类型：电阻、电容、电感、电位器、变压器、连接器等，这类器件结构相对简单，但用量极大，是芯片电路中不可或缺的基础单元，直接影响电路的信号完整性和电能稳定性。

（三）核心差异总结

对比维度 有源器件 无源器件

电源需求 必须外部电源驱动，否则无法工作 无需外部电源，自身不消耗额外电能

信号处理能力 主动处理信号，可放大、调制、运算、控制 无法放大信号，仅传输、衰减或匹配信号

核心功能 执行逻辑运算、信号放大、电路控制，是芯片核心功能载体 管理电能（存储/释放）、匹配信号、滤波，优化电路环境

结构复杂度 结构复杂，多为半导体集成器件，部分为分立器件 结构简单，多为分立器件，部分集成于芯片内部

典型代表 三极管、MOSFET、IC、MCU、运算放大器、CPU 电阻、电容、电感、电位器、变压器、连接器

二、封装形式：有源与无源器件的封装差异及适配场景

封装是器件与外部电路连接的桥梁，不仅保护器件免受环境干扰，还决定了器件的体积、散热性能、信号传输效率，适配不同的芯片应用场景。有源与无源器件因功能、结构差异，封装形式也各有侧重，结合行业主流封装类型，具体解析如下：

（一）有源器件的封装形式：侧重集成度与散热

有源器件多为半导体集成器件，结构复杂、功耗相对较高，封装设计核心兼顾集成度、散热性能和信号传输效率，适配高频、高密度的芯片应用需求，主流封装类型如下：

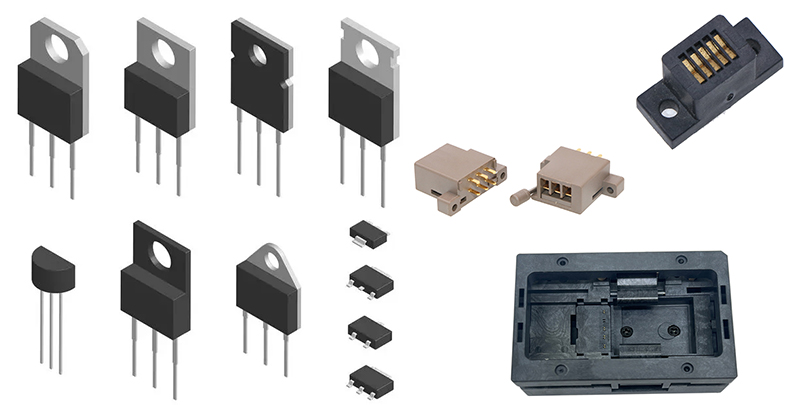

分立有源器件封装：主要用于单个有源器件（如三极管、MOSFET、二极管），封装体积小、成本低，适用于低端芯片或辅助电路。典型封装：SOT-23（小信号三极管）、TO-220（功率MOSFET）、DO-214（贴片二极管），这类封装结构简单，适配小规模电路场景。

集成电路（IC）封装：是有源器件的主流封装形式，按集成度和体积分为多种类型，适配不同场景：

QFP（四方扁平封装）：引脚分布在四边，引脚数量多（44~208Pin），集成度中等，适用于逻辑芯片、运算放大器，广泛应用于消费电子、工业控制芯片；

BGA（球栅阵列封装）：引脚以锡球形式分布在封装底部，集成度高、信号传输损耗低，适配高频、高密度器件（如MCU、CPU、FPGA），是高端芯片的核心封装形式，支持0.35mm超细间距封装；

LGA（焊盘网格阵列封装）：无引脚，以焊盘替代，散热性能好、接触稳定，适用于高端CPU、GPU等大功耗有源器件；

SOP（小外形封装）：引脚分布在两侧，体积小、成本低，适用于低端IC、逻辑芯片，广泛应用于消费电子芯片。

补充说明：有源器件封装的发展趋势是小型化、高密度、高散热，随着芯片算力提升，BGA、LGA等高端封装逐步成为主流，同时封装工艺也向更精细的间距、更高的集成度演进，契合集成电路的发展方向。

（二）无源器件的封装形式：侧重小型化与批量适配

无源器件多为分立器件，用量大、结构简单，封装设计核心是小型化、标准化，便于批量生产和芯片集成，主流封装类型如下：

贴片式封装（主流）：体积小、占用PCB空间少，适配高密度芯片电路，便于自动化批量焊接，是目前无源器件的主流封装形式。典型封装：0402、0603、0805（电阻、电容），这类封装标准化程度高，广泛应用于各类消费电子、工业芯片；

插件式封装：体积较大，引脚插入PCB孔内焊接，稳定性高、散热性好，适用于大功率无源器件（如大功率电阻、变压器），主要应用于工业控制、电力电子芯片；

集成式封装：将多个无源器件（如电阻、电容、电感）集成在一个封装内，形成无源器件阵列（如电阻网络、电容阵列），减少PCB占用空间，提升芯片集成度，适用于高端高密度芯片。

（三）封装形式核心差异总结

有源器件封装侧重“集成度、散热、高频传输”，适配复杂功能的实现；无源器件封装侧重“小型化、标准化、批量适配”，适配大规模集成的需求。二者封装形式的选择，均需结合器件功能、芯片应用场景（消费级/工业级/车规级）、成本预算综合判断，同时需兼顾测试过程中的连接便利性。

三、测试条件：有源与无源器件的测试重点及标准

芯片有源与无源器件的测试，核心是验证其性能参数、可靠性和稳定性，结合器件的功能特性，测试条件存在显著差异，但均需遵循JEDEC、MIL-STD-883、IPC等国际/国内标准，确保测试结果的准确性和通用性，部分高端测试可参考专业实验室的测试规范。测试核心围绕“参数验证、环境可靠性、老化测试”三大维度展开，具体解析如下：

（一）有源器件的测试条件：聚焦信号处理与稳定性

有源器件需外部电源驱动，测试核心是验证其信号放大、逻辑运算、控制能力，以及在不同环境下的性能稳定性，关键测试条件和项目如下：

电气条件（核心）：

供电电压：需提供符合器件规格的外部电源，通常为1.0~5.0V（根据器件类型调整），高压有源器件（如功率MOSFET）需提供适配的高压供电（最高可达100V以上）；

信号输入：施加标准测试信号（如时钟信号、模拟信号），验证器件的信号放大倍数、逻辑运算准确性、响应速度；

负载条件：加载额定负载电流，验证器件在正常工作状态下的功耗、发热情况，避免过载导致器件损坏。

环境条件：

温度测试：覆盖-40℃~150℃（车规级器件可达-65℃~175℃），验证器件在高低温环境下的性能稳定性，包括高温工作寿命（HTOL）、低温工作寿命（LTOL）测试；

湿度测试：85℃/85%RH，验证器件的抗湿能力，避免湿气侵入导致短路、漏电，主要针对塑封有源器件；

振动测试：模拟工业、车规场景的振动环境，验证器件封装的牢固性和电气连接稳定性。

老化测试（关键）： 有源器件需进行长期老化测试，施加高温、高压、额定负载等加速应力，暴露早期失效缺陷（如漏电、信号失真、逻辑错误），确保器件长期稳定工作。参考标准：车规/航天级有源器件HTOL测试时长1000~2000小时，工业级500~1000小时，消费级抽样48~168小时，量产快速筛选24~48小时，这也是IC测试中成品测试的核心环节之一。

核心测试项目：信号放大倍数、逻辑运算准确性、响应速度、功耗、漏电电流、击穿电压，部分高端器件还需测试EMC（电磁兼容性），确保其在复杂电路环境中不产生干扰。

（二）无源器件的测试条件：聚焦电能管理与信号匹配

无源器件无需外部电源，测试核心是验证其电能存储、信号匹配、能量传输能力，以及参数的稳定性，关键测试条件和项目如下：

电气条件（核心）：

测试电压/电流：施加符合器件规格的测试电压、电流，验证电阻的阻值精度、电容的容量精度、电感的电感量精度；

频率条件：针对高频无源器件（如高频电容、电感），施加高频测试信号（可达GHz级别），验证其信号传输损耗、阻抗匹配性能；

耐压测试：针对电容、变压器等器件，施加额定耐压，验证其绝缘性能，避免击穿、漏电。

环境条件：

温度测试：-40℃~125℃，验证器件参数（如阻值、容量）随温度的变化率，确保在不同环境温度下参数稳定；

湿度测试：85℃/85%RH，验证器件的抗湿能力，避免湿气导致参数漂移、绝缘失效；

老化测试：施加高温、高压等加速应力，验证器件参数的长期稳定性，测试时长通常为48~1000小时（根据器件等级调整），部分场景需结合可焊性测试、环保标准测试（RoHs）等。

核心测试项目：电阻阻值精度、电容容量精度、电感电感量精度、耐压值、绝缘电阻、信号传输损耗、参数温度系数，确保器件能满足电路的电能管理和信号匹配需求。

（三）测试核心差异总结

有源器件测试侧重“信号处理能力、逻辑准确性、长期老化稳定性”，需依赖外部电源和信号激励；无源器件测试侧重“参数精度、信号匹配、环境稳定性”，无需外部电源，重点验证参数的一致性和可靠性。二者的测试均需借助专业测试设备，而老化座作为连接器件与测试设备的核心载体，是保障测试准确性和效率的关键。

四、谷易电子芯片老化测试座：适配有源/无源器件测试的核心解决方案

芯片有源与无源器件的测试，尤其是老化测试，对连接载体的稳定性、耐环境性、信号传输能力要求极高。谷易电子作为半导体测试座头部厂商，其芯片老化座针对有源与无源器件的测试特点，进行了专项技术优化，完美适配不同封装、不同等级器件的测试需求，覆盖消费级、工业级、车规级等全场景，结合IC测试的全流程需求，为器件测试提供高效、精准的连接解决方案，弥补高端测试配套的短板。

（一）谷易老化座的核心技术优势：适配全类型器件测试

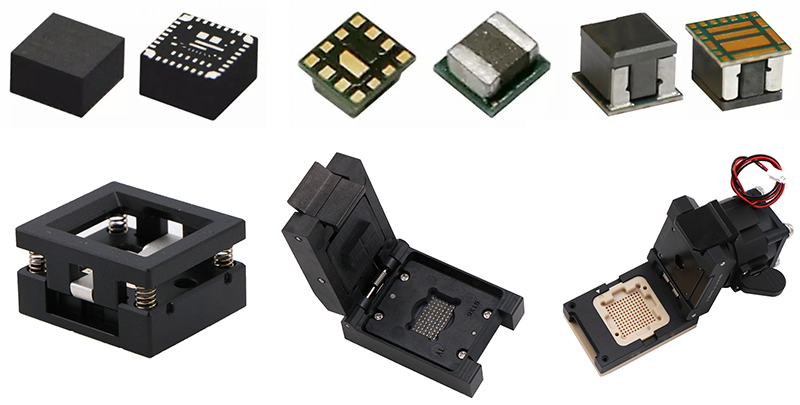

全封装兼容，覆盖有源/无源器件：支持有源器件的SOT、TO、QFP、BGA、LGA、SOP等所有主流封装，以及无源器件的贴片式（0402~0805）、插件式、集成式封装，可满足分立器件、集成电路等不同类型器件的测试需求。针对BGA 0.35mm超细间距封装、大功率插件式器件，优化了接触结构，确保连接稳定，适配不同集成度的器件测试。

高频低损耗，保障测试准确性：采用铍铜探针+镍钯金镀层，接触阻抗≤15mΩ，插拔寿命≥10万次，有效减少信号传输损耗；采用同轴屏蔽设计，寄生电感≤0.1nH，支持高频信号传输（可达40GHz），适配高频有源器件（如CPU、GPU）和高频无源器件（如高频电容、电感）的测试，确保测试信号无失真，精准捕捉器件性能参数，契合专业测试设备的精度要求。

宽温耐湿，适配严苛测试环境：采用聚酰亚胺耐高温绝缘材料+全密封结构，温控范围覆盖-65℃~200℃，温度均匀度≤±2℃，湿度控制精度±3%RH，可直接适配有源器件的HTOL、LTOL测试，以及无源器件的高低温、湿热老化测试，满足车规级、航天级器件的严苛测试环境要求，避免环境因素影响测试结果。

电气适配性强，兼顾高低压/大电流：针对有源器件的高压、大电流测试需求，优化了夹具设计，单Pin最高承载4A电流，支持1.0~100V以上高压供电，适配功率MOSFET、高压IC等器件的测试；针对无源器件的参数测试，优化了接触稳定性，确保电阻、电容等器件的参数测试精度，同时支持批量测试，大幅提升测试效率。

智能化监测，降低测试成本：集成热电偶、电压/电流实时监测模块+AI诊断算法，实时追踪器件的温度、功耗、接触状态，故障定位精度达引脚级，接触失效诊断准确率＞99.5%，可快速排查测试过程中的异常，减少无效测试；支持批量测试，单台设备可同时测试多颗器件，大幅提升有源/无源器件的量产测试效率，降低测试成本，适配IC量产测试的需求。

（二）典型应用案例：覆盖有源/无源器件全场景测试

有源器件（车规MCU）测试案例：某车规级MCU（BGA封装）老化测试中，采用谷易电子芯片老化座，适配150℃ HTOL测试（时长1000小时），温度均匀度控制在±1.5℃，接触稳定无氧化，成功暴露早期漏电、逻辑错误等缺陷，不良品率控制在10ppm以内，满足车规AEC-Q100标准全检需求，契合车规级有源器件的可靠性要求。

无源器件（高频电容）测试案例：某高频电容（0603贴片封装）批量测试中，谷易老化座支持40GHz高频信号传输，接触损耗≤0.5dB，精准测试电容的容量精度和信号传输损耗，批量测试效率提升50%以上，参数测试误差控制在±1%以内，满足高端芯片高频电容的测试需求，确保电容的信号匹配性能。

混合器件（工业控制芯片）测试案例：某工业控制芯片包含有源器件（逻辑IC）和无源器件（电阻、电容），谷易老化座通过快速更换适配接口，无需更换测试座主体，即可完成芯片内所有有源、无源器件的同步测试，涵盖高低温老化、参数验证等项目，测试效率提升60%，降低了测试设备投入成本，适配工业级芯片的综合测试需求。

有源器件与无源器件作为芯片的两大核心组成单元，二者功能互补、协同工作，有源器件承担主动信号处理与控制功能，无源器件承担基础电能管理与信号匹配功能，其封装形式和测试条件均围绕自身功能特性和应用场景展开。有源器件侧重集成化、高频化封装，测试聚焦信号处理能力和长期稳定性；无源器件侧重小型化、标准化封装，测试聚焦参数精度和环境稳定性，二者均需遵循严格的行业测试标准，确保性能可靠。

谷易电子芯片老化座凭借全封装兼容、高频低损耗、宽温耐湿、电气适配性强、智能化监测的技术优势，完美适配有源与无源器件的全场景测试需求，无论是分立器件还是集成电路，无论是消费级还是车规级、航天级器件，都能提供稳定、精准的连接解决方案，助力测试效率提升和测试成本降低。作为半导体可靠性测试的核心配套设备，谷易电子芯片老化座为有源与无源器件的质量管控提供了有力支撑，推动半导体芯片产业的高质量发展。
